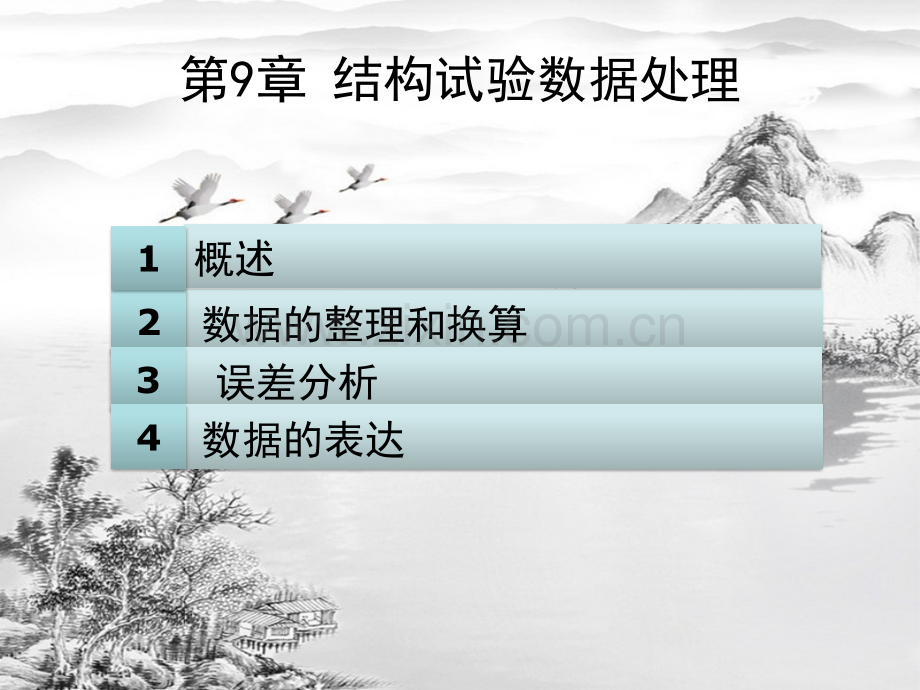

第第9 9章章 结构试验数据结构试验数据处理处理 数据的整理和换算2概述1第9章 结构试验数据处理 误差分析3 数据的表达49.1 概述通过结构试验采集得到大量原始数据，此试验数据不可避免地存在误差及错误，因此必须对数据进行科学的处理，尽可能减小或消除测试误差才能得到可靠的试验结果。试验数据处理包括，数据的整理和转换、数据的统计分析、数据的误差分析、处理后数据的表达。9.3 误差分析 12误差的分类误差的分类误差的计算误差的计算3误差的计算误差的计算4误差的检验误差的检验 误差的分类（1）系统误差方法误差仪器误差环境误差操作误差主观误差（2）随机误差 误差的分类误差的绝对值不会超过一定的界限绝对值小的误差比绝对值大的误差出现的次数要多绝对值相等的正误差与负误差出现的次数几乎相等误差的算术平均值，随着测量次数的增加而趋向于零（3）过失误差9.3.2 误差的计算9.3.3 误差的传递（1）代数和（2）乘法9.3.3 误差的传递（3）除法（4）幂函数9.3.3 误差的传递（5）对数9.3.4 误差的检验（1）系统误差检验（2）随机误差检验9.3.4 误差的检验9.3.4 误差的检验（3）异常数据的舍弃9.3.4 误差的检验9.3.4 误差的检验接上图9.4 数据的表达 12表格方式表格方式图像形式图像形式3函数方式函数方式 表格方式表格数据为二维数据格式，它可以精确地给出实测的多个物理量与某一个物理量之间的对应关系表格可以采用标签方式列举试验参数以及对应的试验结果表格给出离散的试验数据 表格方式 表格方式 图像形式（1）曲线图（2）形态图（3）直方图（4）散点分布图（5）条码图（6）扇形图 函数方式（1）确定函数形式详细见课本P198-199表9-6 函数方式（2）求函数表达式的系数回归分析一元线性回归分析一元非线性回归分析多元线性回归分析系统识别方法 函数方式Thank youThank you
