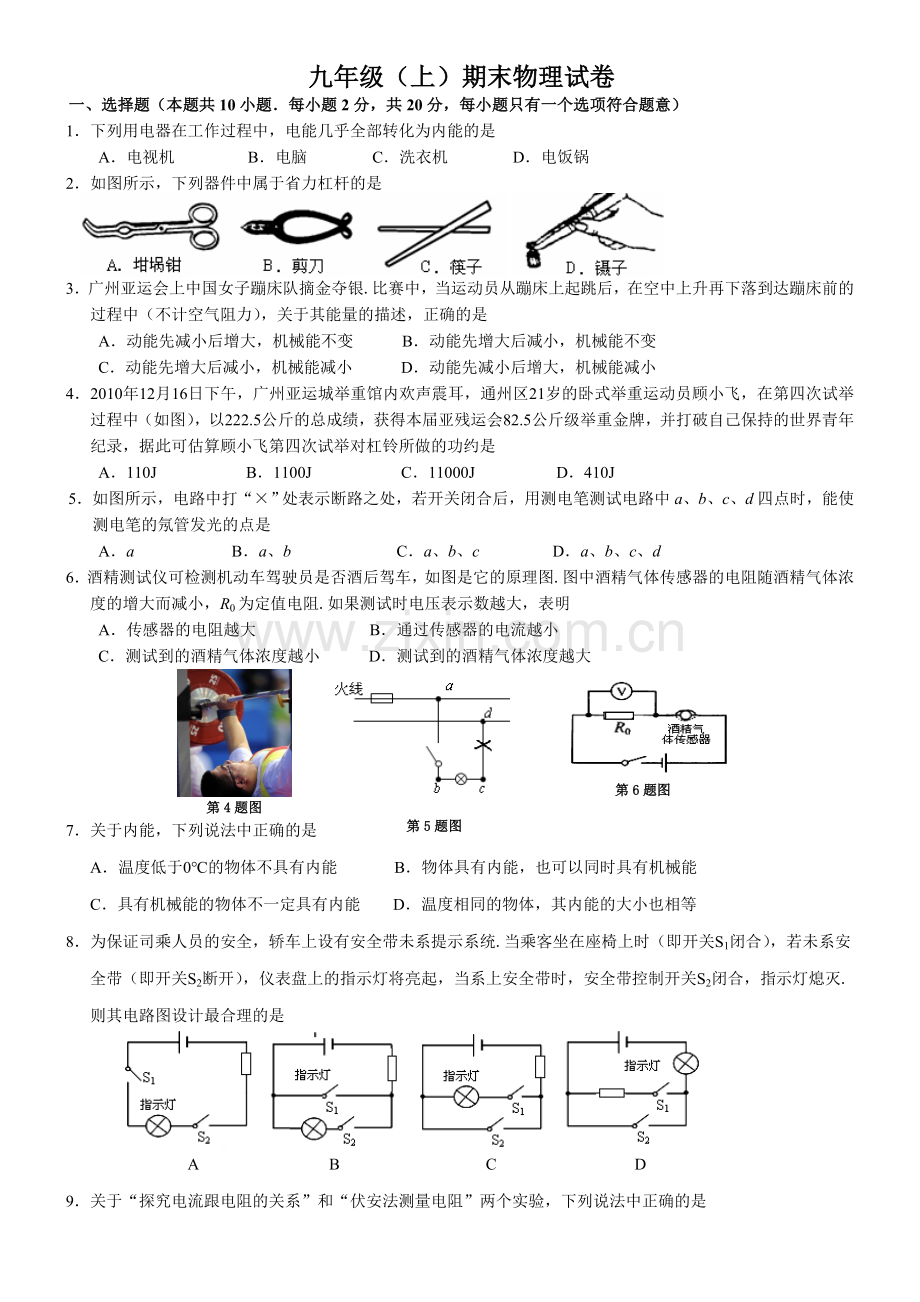

九年级上学期物理期末测试卷.doc

九年级（上）期末物理试卷
一、选择题（本题共10小题．每小题2分，共20分，每小题只有一个选项符合题意）
1．下列用电器在工作过程中，电能几乎全部转化为内能的是
A．电视机 B．电脑 C．洗衣机 D．电饭锅
2．如图所示，下列器件中属于省力杠杆的是

3．广州亚运会上中国女子蹦床队摘金夺银.比赛中，当运动员从蹦床上起跳后，在空中上升再下落到达蹦床前的过程中（不计空气阻力），关于其能量的描述，正确的是
A．动能先减小后增大，机械能不变 B．动能先增大后减小，机械能不变
C．动能先增大后减小，机械能减小 D．动能先减小后增大，机械能减小
4．2010年12月16日下午，广州亚运城举重馆内欢声震耳，通州区21岁的卧式举重运动员顾小飞，在第四次试举过程中（如图），以222.5公斤的总成绩，获得本届亚残运会82.5公斤级举重金牌，并打破自己保持的世界青年纪录，据此可估算顾小飞第四次试举对杠铃所做的功约是
A．110J 　 B．1100J C．11000J D．410J
5．如图所示，电路中打“×”处表示断路之处，若开关闭合后，用测电笔测试电路中a、b、c、d四点时，能使测电笔的氖管发光的点是
A．a 　 B．a、b C．a、b、c D．a、b、c、d
6．酒精测试仪可检测机动车驾驶员是否酒后驾车，如图是它的原理图.图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻.如果测试时电压表示数越大，表明
A．传感器的电阻越大 B．通过传感器的电流越小
C．测试到的酒精气体浓度越小 D．测试到的酒精气体浓度越大
第4题图
第5题图
第6题图

7．关于内能，下列说法中正确的是
A．温度低于0℃的物体不具有内能 B．物体具有内能，也可以同时具有机械能
C．具有机械能的物体不一定具有内能 D．温度相同的物体，其内能的大小也相等
8．为保证司乘人员的安全，轿车上设有安全带未系提示系统.当乘客坐在座椅上时（即开关S1闭合），若未系安全带（即开关S2断开），仪表盘上的指示灯将亮起，当系上安全带时，安全带控制开关S2闭合，指示灯熄灭.则其电路图设计最合理的是

A　 B C D
9．关于“探究电流跟电阻的关系”和“伏安法测量电阻”两个实验，下列说法中正确的是
A．两个实验所采用的研究方法是相同的 B．两个实验多次测量的目的是相同的
C．两个实验的电路在课本中是相同的
D．两个实验中使用滑动变阻器的目的都是为了控制电阻两端电压不变
第10题图
L
10．如图所示电路中，电源电压U＝4.5V，且保持不变，灯泡L标有“2.5 V，1.25W”字样，变阻器R最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3 V.为保护电路，变阻器接入电路的阻值范围是（不计灯泡电阻的变化）
A．4Ω~10Ω B．5Ω~20Ω C．4Ω~20Ω D．5Ω~10Ω
二、填空题（本题共7小题，每空1分，共22分）
第12题图
11．汽车的发动机常用水做冷却剂，是因为水具有较大的___________，所以在相同条件下水能带走较多的热量，冷却效果好.发动机在工作时提供动力的是 冲程.此冲程中的能量转化情况是： 能转化为 能.
12.如图所示，用定滑轮和动滑轮分别将质量相同的甲、乙两物体匀速
提升相同的高度，不计绳重与摩擦，且动滑轮重小于物重，使用甲
图滑轮最大的优点是______________________________；所用的拉
力F甲 F乙(选填“>”、“<”或“=”)．
13．小明家的电能表的铭牌及盘面如图所示，电能表记录到他家已用电      kW·h；现只将某用电器单独接在该表上工作20min，电能表转盘转了300圈，则该用电器在上述时间内消耗的电能为 kW·h，用电器的电功率是 W.
第14题图
第13题图
第15题图

14．某同学做探究杠杆平衡条件的实验，实验前发现杠杆左端低，右端高，应将左侧的平衡螺母向 （选填“左”或“右”）调节，使杠杆在水平位置平衡这样做的目的是为了便于测量 ；实验时，在A点悬挂2个重均为0.5N的钩码（如图示），在B点用弹簧测力计拉杠杆，使其水平平衡．要使弹簧测力计示数最小，弹簧测力计的拉力应沿 方向，大小为 N．
15．如图所示，一配有活塞的厚壁玻璃筒里放一小团蘸了乙醚的棉花，当迅速压下活塞时，可看见筒内棉花燃烧起来．这是通过 的方式使玻璃筒内的空气 增加，温度升高的．
16．为践行“低碳理念”，2010年上海世博会上，使用了大量的LED节能灯，它可以直接把电能转化为光能．现有一盏标有“24V，12W”LED灯，其亮度与“220V，100W”的普通白炽灯相当.
（1）若上述LED灯和白炽灯都正常工作相同时间，两灯消耗的电能之比是 .
(2)白炽灯工作时的能量转化情况如图，则该白炽灯的发光效率是 ；试推测12W LED灯与100W白炽灯照明效果相同的可能原因是 ．
17．如图甲所示，A、B分别是标有“6V 3.6W”字样的灯泡L和定值电阻R的U-I图像.则R的阻值为 Ω；若把它们接入电路，如图乙所示，当只闭合开关S1时，L正常发光,此时电流表的示数为 A；若再闭合开关S3，电流表的示数为 A；若只闭合开关S2，电路消耗的电功率为 W．
第17题图甲
第17题图乙
第16题图

三、解答题（本题共8小题，共58分）
18．（4分）(1) 如图甲所示，轻质杠杆可绕O转动，杠杆上吊一重物G，在力F的作用下杠杆静止在水平位置，l为F的力臂，请在图中作出动力F的示意图．
（2) 如图乙所示，在圆圈内分别填入正确的电表符号，使开关闭合后两灯都能发光．
第19题图
第18题图甲
第18题图乙
G

19．（6分）如图是测定滑轮组机械效率的实验装置，小明测量的有关数据如下表所示：
(1)请你根据表中数据在图中画出实验时滑轮组的绕线情况，并补全表中的空格；
(2)若提升的钩码重增加到6N，则该滑轮组的机械效率将 （填“变大”、“变小”或“不变”）.
(3)小明在实验过程中，应当 拉动弹簧测力计，才能使弹簧测力计的示数保持稳定．
次数
钩码重G／N
钩码上升的高度
h／m
拉力F／N
细线自由端移动的距离s／m
机械效率η/%
1
2.0
0.03
1.6
0.06

2
3.0
0.05

0.1
75

20．（9分）小明和小丽利用如图所示的装置探究“导体产生的热量与电阻大小的关系” ．
第20题图
（1）如图所示，质量相等的两瓶煤油中都浸泡着一段材料与长度均相同的金属丝，已知甲电阻比较小，则两根金属丝中横截面积较大的是 （选填“甲”或“乙”）．
（2）实验中，小明和小丽发现 烧瓶中温度计的示数升高较快．这表明：在 和
相同的情况下，导体的电阻越 ，产生的热量越多．
（3）小明提议利用该装置改做“比较水和煤油比热容的大小”的实验，则他们应将其中一烧瓶中的煤油换成 相等的水，并使甲、乙两烧瓶中金属丝的电阻 .水和煤油吸热的多少是通过 来反映的（选填“温度计示数”或“加热时间”）．
（4）这两个实验中除运用了控制变量的研究方法外，还用到的研究方法是（ ）
A．类比法 　 B．替代法 C．转换法 D．建模法
第21题图
21．（5分）如图所示，电热饮水机有加热和保温两种工作状态(由机内温控开关S2自动控制），当开关S1、S2都闭合时，热水器处于 状态.在热水器的蓄水桶中装水至最高水位后，桶中水的质量为10kg，则（1）把这些水由25℃加热到95℃时需吸收多少热量？
（2）这些热量相当于完全燃烧多少焦碳放出的热量？
（已知水的比热容为4.2×10 3 J/(kg·℃)，焦碳的热值为3.0×10 7 J/kg）

22．(8分)在测2.5V小灯泡（电阻大约为10Ω左右）额定功率的实验时，小明连接了如图甲所示的电路，其中电源电压为6V.
（1）在连接电路时，开关必须 .请将实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）.
（2）若在连接电路时，有A (10Ω 1A)和B (20Ω 1A)两个滑动变阻器可供选择，则应该选择变阻器 （填“A”或“B”）连入电路，才能保证实验顺利进行.
－
0.6
3
第22题图

表二：
表一：
（3）小明合理地连接好电路，闭合开关，发现无论怎样调节滑动变阻器灯泡都不亮.小明分析后发现是灯泡的故障.请你依据表一中电流表、电压表示数出现的几种情况，帮小明判断故障原因，并将其填写在表一对应的空格中.
电流表
电压表
故障原因
示数不为0
示数为0

示数为0
示数不为0

U/V
I/A
P/W
灯泡亮度
2
0.25
0.5
暗
2.5

亮
2.8
0.32
0.896
很亮

（4）排除故障后，小明调节变阻器滑片的位置，使小灯泡两端电压分别为2V、2.5V、2.8V，依次测出通过小灯泡的电流，并观察发光情况，记录在表二中．当小灯泡正常发光时，电流表示数如图乙所示，此时小灯泡电阻是 Ω（计算结果保留两位小数）.小灯泡的额定功率是 W．
23．（7分）在课外兴趣小组活动中，小明想验证重力势能与高度的关系：他在水平地面上铺一张纸，将蓝球表面涂黑，使蓝球分别从不同高度处自由下落，在纸上留下黑色圆斑A、B，如图所示．球从较高处下落形成的圆斑是图中 （选填“A”或“B”），你判断的依据是
．爱动脑筋的小明发现，篮球落地后反弹的高度每次也不相同，那么篮球由静止开始下落,反弹的高度究竟与哪些因素有关呢?小明与大家一起对这个问题进行了讨论,提出了不同的猜想.
　　　猜想1:篮球反弹的高度可能与球的型号有关；
猜想2:篮球反弹的高度可能与下落的高度有关；
猜想3:篮球反弹的高度可能与地面材料有关.
第23题图
于是,小明用两只充足气的#7(标准男子)、#6(标准女子)篮球及刻度尺,在水泥地面和木制地板上进行了实验.通过实验,得到的实验数据如下表：

（1）要验证猜想2,需要选用实验序号为 、 的两组数据进行分析.
（2）通过他的实验数据,可得到的结论是:篮球反弹的高度与 有关; 与 无关.
第24题图
24. (9分) 如图所示，斜面长S=10m，高h=4m．用沿斜面方向50N的推力F，在10s内将一个重为100N的物体由斜面底端匀速推到顶端．求：
（1）推力的功率;
（2）运动过程中物体克服摩擦力所做的功;
（3）斜面的机械效率．
25.（10分）如图所示是某电热器的工作原理图， R1、R2是发热电阻，虚线框为电热器的金属外壳.它用一个旋转开关可以实现电热器多档位工作的要求.其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通.如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通.
  （1）如果请你为这台电热器配备一个三脚插头，如图乙所示，应该将电路图中的地线接到插头的　　 （选填“G”、“L”或“N”）脚.正常情况下，火线和零线之间的电压为_______V.
（2）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾.该开关最好应安装在示意图中A、B、C、D、E中的　　 _点处.
（3）如果 R1＝R2，旋钮开关旋到位置S时的电功率为1000W，求R1和R2的阻值．
（4）当旋钮开关旋到位置T时，通电1 min产生的热量是多少？
导 线 规 格
导线横截面积S/mm2
0．5
1
1.5
2.5
安全载流量I/ A
4
8
12
20
第25题图甲
第25题图乙
绝缘圆盘
金属滑片
（5）某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，请你计算说明应选横截面积为多大的铜芯导线作为该电热器的输出导线，才符合既适用又经济的原则？

一、选择题（每小题2分，共20分）
题号
1
2
3
4
5
6
7
8
9
10
答案
D
B
A
B
C
D
B
C
C
A
二、填空题（每空1分，共22分）
11．比热容 做功 内能 机械能
12．可以改变施力的方向 >
13．118.5 0.1 300
14． 右 力臂 竖直向下 0.8
15．做功 内能
16．3：25 10% 使用LED灯时电能转化成光能的比例比使用白炽灯高（或LED灯转化的内能少、LED灯放出的热量少、使用LED灯时电能几乎全部转化为光能等）
17．10 0.6 1.2 2.4
三、解答题（本大题共8小题，共58分．解答21、24、25题时应有解题过程）
18．（1）本小题2分，F的方向和垂直符号各1分如答图所示．
第18题答图甲
G
F
第18题答图乙
V
AV
F
第19题答图
（2）本小题2分，每空1分．

19．（6分）（1）图2分 62.5 (1分) 2 (1分)
（2）变大(1分)
（3）匀速(1分)
20．（9分，每空1分）
（1） 甲
（2） 乙 电流 时间 大
（3）质量 相等 加热时间
（4）C
21．（5分）加热(1分)
（1）Q吸=cm(t-t0) (1分)
=4.2×103J/(kg℃)×10kg×(95℃-25℃)= 2.94×106J (1分)

（2） (1分)
(1分)

22．（8分）（1）断开(1分) 图2分（电表量程错一个扣1分、滑动变阻器接线错扣1分，扣完为止．）
第22题答图甲
（2）B (1分)
（3）灯泡短路(1分) 灯泡断路(1分)
（4）8.33(1分) 0.75(1分)

23．（7分） B(1分)
质量一定时,物体举得越高,具有的重力势能越大，到达地面时，形变也大(1分)
（1） 2(1分) 3(1分)
（2）下落的高度、地面材料(2分，各1分) 球的型号(1分)
24．（9分）解： (1) 总功W总 =F s (1分)
=50N×10m=500J (1分)

(1分)
(1分)
(2)有用功W有=Gh (1分)
=100N×4m=400J (1分)
额外功W额= W总－W有
=500J－400J=100J ，即克服摩擦力做功100J (1分)

(3)机械效率 (1分)
(1分)

25．（10分）（1）G(1分) 220 (1分)
（2）A(1分)
（3）当旋钮开关旋到位置S时， R2被短路
R1＝R2 ＝ (1分)
==48.4Ω (1分)
（4）当旋钮开关旋到位置T时，R1与 R2串联
Q= (1分)
= (1分)
=3×104J (1分)
（5）电热器工作时的最大电流： （1分）
由表可知，应选横截面积为1mm2的导线 （1分）
