科氏质量流量计的介绍教案资料.ppt

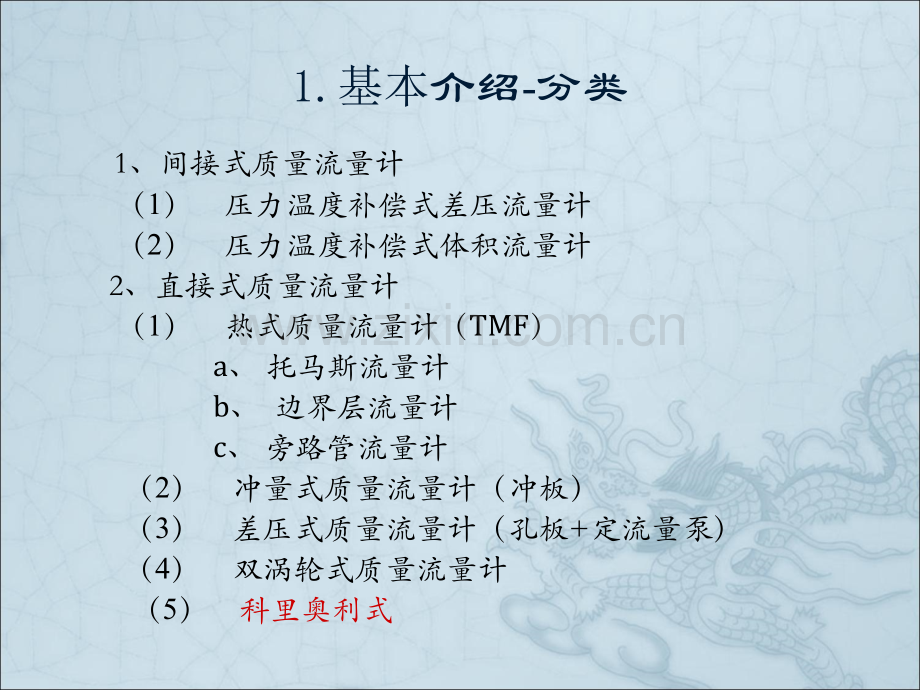

科氏质量流量计的介绍1.基本介绍-分类 1、间接式质量流量计 （1）压力温度补偿式差压流量计 （2）压力温度补偿式体积流量计 2、直接式质量流量计 （1）热式质量流量计（TMF）a、托马斯流量计b、边界层流量计c、旁路管流量计 （2）冲量式质量流量计（冲板）（3）差压式质量流量计（孔板+定流量泵）（4）双涡轮式质量流量计 （5）科里奥利式 1.基本介绍-为什么要测量质量流量温度/压力体积 1 体积 2质量 1=质量 2质量1体积1质量2体积 2非连续的，直接测量m=Smi连续的，间接测量m=V rV=体积流量r=密度m=质量流量mi1.基本介绍-直接测量n直接测量质量流量，有很高的测量精确度。n可测量流体范围广泛，包括高粘度液体、含有固形物的浆液、含有微量气体的液体、有足够密度的中高压气体。n测量管的振幅小，可视作非活动件，测量管路内无阻碍件和活动件。n对流体流速分布不敏感，因而无上下游直管段要求。n不受介质特性的影响。n可做多参数测量，如同期测量密度，密度，温度和粘度、溶液中溶质所含的浓度。1.基本介绍-优点1.基本介绍-局限n零点不稳定，容易形成零点漂移。n不能用于测量低密度介质和低压气体；液体中含气量超过某一限制（按型号而异）会显著影响测量值。n对外界振动干扰较为敏感，为防止管道振动影响，大部分型号CMF的流量传感器安装固定要求较高。n不能用于较大管径，目前尚局限于400mm以下。n压力损失较大。n价格昂贵。2.原理/结构-科里奥利力 2.原理/结构-科里奥利力w=角速度v=径向速度F=科氏力u=切线速度vFUFvvFUUmmmwFc=-2m*v*w2.原理/结构-科里奥利力m=质点w=角速度v=径向速度Fc=科里奥利力Fc=-2m*v*w震动 V 0FcFcV=02.原理/结构-质点在测量管中的运动仪表以一定的角速度振动仪表以一定的角速度振动 w w管进口处管进口处:由于质点要保持原来的状态，在运动过程中受科氏力作由于质点要保持原来的状态，在运动过程中受科氏力作用在测量管上用在测量管上。该力阻止测量管的运动该力阻止测量管的运动。管出口处管出口处:同进口处，方向相反。同进口处，方向相反。m2.原理/结构-工作原理驱动线圈驱动线圈驱动线圈驱动线圈热电阻热电阻热电阻热电阻(RTD)(RTD)检测线圈检测线圈检测线圈检测线圈流量管流量管流量管流量管连接管线连接管线连接管线连接管线连接传感器和变送连接传感器和变送连接传感器和变送连接传感器和变送器，提供电源，信器，提供电源，信器，提供电源，信器，提供电源，信号通讯号通讯号通讯号通讯变送器对检测线圈传输变送器对检测线圈传输变送器对检测线圈传输变送器对检测线圈传输来的信号进行处理来的信号进行处理来的信号进行处理来的信号进行处理 在双管型质量流量计当中，在双管型质量流量计当中，在双管型质量流量计当中，在双管型质量流量计当中，入口处的分流管把流入的介质入口处的分流管把流入的介质入口处的分流管把流入的介质入口处的分流管把流入的介质均等地一分为二，送到两根测均等地一分为二，送到两根测均等地一分为二，送到两根测均等地一分为二，送到两根测量管中，这样保证了量管中，这样保证了量管中，这样保证了量管中，这样保证了100%100%的介的介的介的介质流经测量管。质流经测量管。质流经测量管。质流经测量管。两根测量管由于驱动线圈的两根测量管由于驱动线圈的两根测量管由于驱动线圈的两根测量管由于驱动线圈的作用，产生以支点为轴的相对作用，产生以支点为轴的相对作用，产生以支点为轴的相对作用，产生以支点为轴的相对震动。当测量管中有流量时，震动。当测量管中有流量时，震动。当测量管中有流量时，震动。当测量管中有流量时，产生如图所示的科里奥利现象。产生如图所示的科里奥利现象。产生如图所示的科里奥利现象。产生如图所示的科里奥利现象。2.原理/结构-工作原理2.原理/结构-工作原理在每个流量管上，均有一组在每个流量管上，均有一组在每个流量管上，均有一组在每个流量管上，均有一组磁铁磁铁磁铁磁铁/线圈组，我们称之为线圈组，我们称之为线圈组，我们称之为线圈组，我们称之为入口检测线圈和出口检测线入口检测线圈和出口检测线入口检测线圈和出口检测线入口检测线圈和出口检测线圈。由于相对振动，线圈在圈。由于相对振动，线圈在圈。由于相对振动，线圈在圈。由于相对振动，线圈在磁铁的磁场做切割磁力线的磁铁的磁场做切割磁力线的磁铁的磁场做切割磁力线的磁铁的磁场做切割磁力线的运动，在内部回路产生交流运动，在内部回路产生交流运动，在内部回路产生交流运动，在内部回路产生交流电信号。该信号能准确地反电信号。该信号能准确地反电信号。该信号能准确地反电信号。该信号能准确地反映线圈组间的相对位移和相映线圈组间的相对位移和相映线圈组间的相对位移和相映线圈组间的相对位移和相对速度。通过监测该交流信对速度。通过监测该交流信对速度。通过监测该交流信对速度。通过监测该交流信号，我们可判断测量管的运号，我们可判断测量管的运号，我们可判断测量管的运号，我们可判断测量管的运行状态。行状态。行状态。行状态。典型的测量管管型图典型的测量管管型图 2.原理/结构-测量管的典型结构3.选型选型原则 （1）根据被测流体的类型选择流量计的结构 （2）安全性原则 （3）流量范围 （4）准确度 （5）压力损失 （6）其他性能因素 （7）性能价格比3.选型选型方法 科里奥利质量流量计的选型方法具体方法与步骤：（1）填写工艺操作条件a、流体名称及性质b、流体状态（液态、气态、浆液或其他形式）c、工艺状况下的流量（最大、常用、最小值）d、工艺状况下的压力（最高、常用、最低值）e、工艺状况下的温度（最高、常用、最低值）3.选型f、工艺状况下的密度范围g、工艺状况下的粘度范围h、工艺管道管径i、允许测量误差j、允许压力损失k、允许最大流速3.选型 （2）根据工艺条件，对照技术指标，预选传感器型号 （3）计算流量传感器的压力损失 （4）计算传感器测量管内的介质流速 （5）计算测量准确度 （6）变送器及二次仪表的选型3.选型-选何种形状的传感器 U型测量管：由于灵敏度更高，零点稳定性更好所以量程比更宽；同样口径下流速低也能满足精度这对易汽化的介质尤为重要。单直管：直管易受温度及压力影响，实际现场使用精度较难达到标定值，故不推荐用于贸易计量。4.安装-理想安装方式4.安装-截止阀和控制阀的安装n为使调零时没有流动，质量流量计上下游设置截止阀，并保证无泄漏。n控制阀应装在质量流量计下游，质量流量计保持尽可能高的静压，以防止发生气蚀和闪蒸。4.安装-脉动和振动为不使流程中发生的和外部的机械振动，应向制造厂询问所提供质量流量计的共振频率范围，亦可向制造厂提供现场振动状况咨询是否需要采取下列措施，如:1）设置脉动衰减器，2）设置振动衰减器或柔性连接管，3）特殊的流量传感器的夹装固定设备，等等。4.安装-防止质量流量计间相互影响同一型号两台质量流量计串联安装，或多台质量流量计接近地并行（或并联）安装，尤其装在同一支撑台架时，测量管振动会使各质量流量计间相互影响，产生干扰而引起异常振动，严重时使仪表无法工作。安装时应采取防范措施，如：n向制造厂提出错开接近仪表的共振频率值；n拉开流量传感器距离，不设置在同一台架上，独立设置支撑架；n流量传感器异方向安装；n流量传感器间设置防振材料隔离等方法。5.比较：E+H、艾默生、处弗洛科氏质量流量计在LNG/LGP/CNG上的应用比较项比较项E+H处弗洛处弗洛truflow高准高准micro Motion产品系列LGPmass，LNGmass，CNGmassAMFCNG050通径DN8，DN15，DN25，DN40DN8，DN15，DN20，DN25，DN80DN13DN25准确度等级0.10.15，0.2，0.5，1.00.5重复性0.1%0.075%，0.1%，0.25%，o.5%0.3%密度（g/cm3）0.0010.0010.001最高工作压力（MPa）104，6，10，2534.5接液材质316L304，304L，316，316L，哈氏合金316，316L输出接口Modbus/RS-485，脉冲，报警输出Modbus/RS-485，脉冲HART，Modbus，FOUNDATION，PROFIBUS-PA，mA，脉冲防爆性能ExiaIIC/IIBT1T6GbExdibIIBT5ExibIICT1T5防护等级IP67IP67IP67重量（Kg）6.713.711807，8知识回顾知识回顾Knowledge Knowledge ReviewReview谢谢 谢！谢！放映结束 感谢各位的批评指导！让我们共同进步此课件下载可自行编辑修改，仅供参考！此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢感谢您的支持，我们努力做得更好！谢谢
