Cura软件使用PPT.ppt

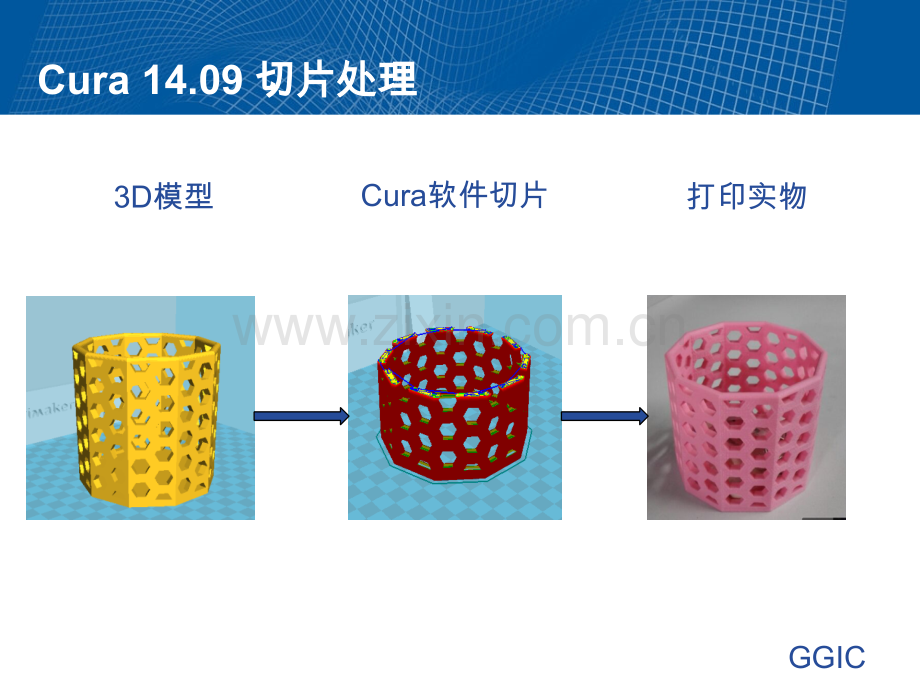

Cura 14.093D模型处理软件模型处理软件12024/11/7 周四Cura 14.09 切片处理切片处理 GGIC3D模型Cura软件切片打印实物Cura 14.09 的主要特点的主要特点l快速3D模型切片l预打印文件的切片精度最高可到20微米l更加简单易用的软件界面l支持多种工业标准文件类型(STL/OBJ/DAE/AMF)l设置4个简单参数快速入门打印l多参数设置的专家模式 GGIC安装和配置安装和配置Cura软件软件Cura兼容的系统Windows XP 或以上Mac 10.6 或以上Unix Ubuntu 12.10 或以上推荐的电脑配置l2G或以上的内存l500M以上的硬盘空间l主频2.0Ghz或以上的CPU GGIC.STL STL是3D打印的一种工业标准文件类型，几乎所有的3D软件都支持这种文件类型。.OBJ.DAE.AMG GGICCura兼容的文件类型兼容的文件类型.OBJ.AMG.STL.DAE下载和安装下载和安装CuraGGIC官网下载lGGIC官网（http:/ 14.09安装双击Cura 14.09.exe进入Cura的安装 GGICCura 14.09自带的GGIC 3D打印机驱动，安装时允许安装打印机驱动选择Cura可支持的3D文件类型格式，包括STL/OBJ/AMF安装前先卸载旧版本的Cura软件 GGIC单击一下步安装打印机的驱动程序，驱动安装完成后Cura会自动识别出打印机。GGIC首次运行设置向导首次运行设置向导选择Ultimaker Orignal机型选择跳过打印机的固件升级，使用GGIC打印机的原有固件 GGIC选择跳过打印机的检查，进入下一步后单击Finish完成打印机的首次运行向导 GGIC第一次运行第一次运行Cura软件软件Cura软件的界面参数设置区打印预览区模型加载和开始打印按钮 GGICGGIC 3D打印机快速入门打印机快速入门打印质量选择：l高质量打印层高是0.06mml中质量打印层高是0.1mml底质量打印层高是0.2mm材料类型和材料直径选择：材料类型选PLA材料直径选1.75mm是否需要做支撑 GGICGGIC 3D打印机的有效打印尺寸270*240*250mm打印机设置生成GCode的固件选择 GGIC层高设置为0.2mm打印速度设置为50mm/s挤出头温度设置为210度底板温度设置为50度材料直径设置为1.75mm GGIC设置挤出头的移动速度为50mm/s GGIC开始打印开始打印联机打印或把GCode保存到SD卡按钮加载3D模型按钮可支持STL/OBJ/DAE/AMF预计算模型的耗时、耗材 GGIC GGIC3D打印机联机时可以直接单击打印按钮进行联机打印模型Gcode保存到电脑模型Gcode保存到SD卡旋转旋转3D模型模型1231平放模型：可以让3D模型平放在底板平台上，模型的地面与底板平行。2重置模型：模型恢复成开始摆放状态。3旋转模型：可以通过鼠标操作，使模型在各个方向上旋转任意角度。44旋转角度：显示模型在改方向上旋转的角度。GGIC缩放缩放3D模型模型23451缩放模型：显示当前的缩放比例和模型的尺寸。2重置缩放比例：恢复模型原缩放比例。3最大化模型：让当前模型填充整个可打印空间。4按比例(大小缩放)：根据模型的X/Y/Z的比例进行模型缩放，也可以根据模型的X/Y/Z的大小(mm)缩放。5模型的尺寸：显示当前模型的尺寸。GGIC对对3D模型镜像模型镜像2341镜像模型：选中模型单击该图标显示其它镜像图标。2X轴方向上的镜像3Y轴方向上的镜像4Z轴方向上的镜像 GGIC基本选项卡参数设置基本选项卡参数设置1231层高：层高是对打印质量和打印时间影响最大的参数。通常设置为0.2mm，高质量打印设置为0.1mm，更高质量的打印设置为0.06mm。2外壳厚度：调整模型的外壳厚度。如果打印一个立方体，这个值越大那打印出来的立方体的就越坚固。3允许回抽材料：挤出头经过3D模型的镂空部分时挤出头回抽材料。GGIC4顶、底层厚度：这个参数可以调整模型顶部和底部的厚度。可以根据模型的实际情况调整。这个值越大模型的顶部和底部就越坚固。4565内部填充密度：这个参数可以调整模型顶部和底部的厚度。可以根据模型的实际情况调整。这个值越大模型的顶部和底部就越坚固。6打印速度：可根据模型的情况调整，范围是20-80mm/s。GGIC7897打印温度：根据使用的材料和打印的速度来调整。PLA建议使用210度。打印速度越快，打印温度就需要调到更高。8底板温度：合适的底板温度可以使模型更好的附着在底板上，PLA推荐设置为50度。9支撑的类型：不同的镂空模型可以选择不同的支撑类型。910支撑的类型：不同的镂空模型可以选择不同的支撑类型。GGIC GGICThank you!
