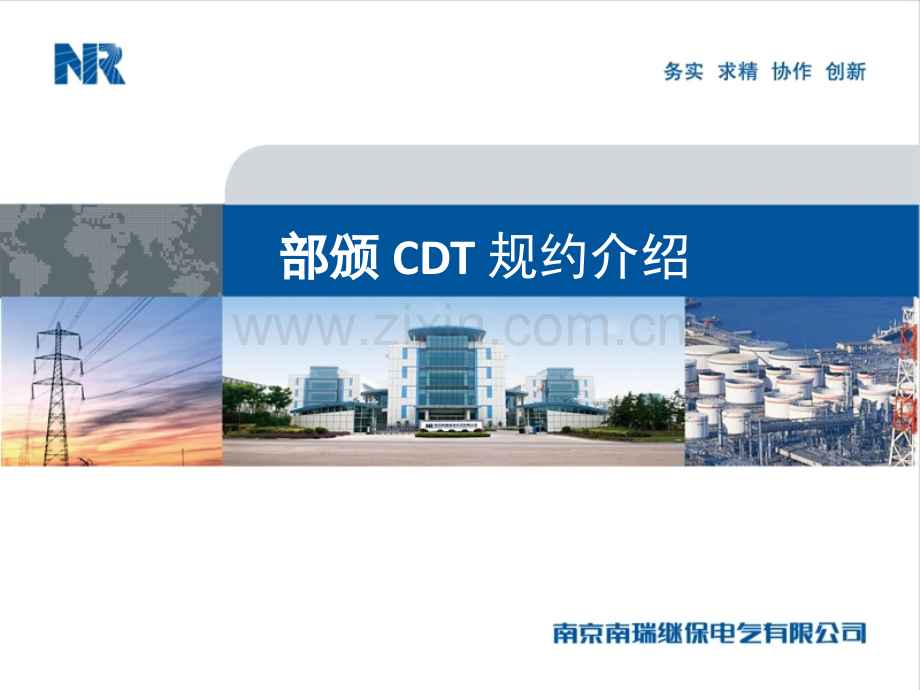

CDT规约介绍PPT.ppt

部颁部颁 CDT 规约介绍 部颁 CDT 规约规约编号规约编号DL451-91，基于串行通信，基于串行通信子站数据循环上送，重要信息（子站数据循环上送，重要信息（COS、遥控、遥控返校、子站时钟返送等）优先插入传送。返校、子站时钟返送等）优先插入传送。子站与主站均拥有发送主动权。子站与主站均拥有发送主动权。报文易观察解析报文易观察解析虽是远动规约，但许多智能装置上送当地监虽是远动规约，但许多智能装置上送当地监控信息也使用了控信息也使用了CDT规约规约22024/11/7 周四CDT规约报文结构 同步字控制字信息字同步字控制字信息字 信息字信息字按照帧配置确定循环序列，重要数据刷新率高按照帧配置确定循环序列，重要数据刷新率高COS、遥控返校采用信息字插入取代方式传送、遥控返校采用信息字插入取代方式传送SOE采用帧插入方式传送采用帧插入方式传送六字节为一小组，最后六字节为一小组，最后CRC校验码结束。以六字校验码结束。以六字节一组进行报文观察分析节一组进行报文观察分析由于重要信息的插入传送，一般分析报文时以由于重要信息的插入传送，一般分析报文时以信息字的功能码来确认信息内容。信息字的功能码来确认信息内容。32024/11/7 周四CDT规约 同步字定义：同步字定义：eb 90 eb 90 eb 90eb 90 eb 90 eb 90同步字也称报文头，规律字符易分辩，同步字也称报文头，规律字符易分辩，报文解读从同步字开始报文解读从同步字开始42024/11/7 周四控制字定义 控制字定义：控制字定义：控制字节帧类别信息字数控制字节帧类别信息字数 源地址目的地址源地址目的地址CRC校验码校验码控制字节：一般固定填控制字节：一般固定填 71H（具体定义见文本）（具体定义见文本）CRCCRC校验码：控制字和信息字都是（校验码：控制字和信息字都是（n n、k k）=(48,40)=(48,40)码组，生成多项式为码组，生成多项式为G(X)=X8+X2+X+1,G(X)=X8+X2+X+1,陪集码为陪集码为FFHFFH。一般采用查表法。一般采用查表法。52024/11/7 周四 帧类别定义62024/11/7 周四信息字定义功能码，四字节数据码，功能码，四字节数据码，CRCCRC校验码校验码72024/11/7 周四 功能码定义82024/11/7 周四 遥信报文定义控制字的帧类别为：控制字的帧类别为：f4 信息体的功能码为信息体的功能码为:f0ff每个遥信有每个遥信有32个状态位个状态位状态位定义状态位定义:1=合，合，0=分分功能码功能码 f0 上送组态里的第上送组态里的第 1-32 个遥信的状态个遥信的状态功能码功能码 f1 上送组态里的第上送组态里的第33-64个遥信的状态个遥信的状态 以此类推。以此类推。部颁部颁 CDT 的遥信上送最大容量为的遥信上送最大容量为 321651292024/11/7 周四 遥信报文举例eb 90 eb 90 eb 90 eb 90 eb 90 eb 90 71 71 f4f4 10 01 64 d4 10 01 64 d4 f0 00 00 00 00 f6 f1 00 60 38 1c 54f0 00 00 00 00 f6 f1 00 60 38 1c 54f2 00 00 00 02 3c f3 64 00 00 00 5df2 00 00 00 02 3c f3 64 00 00 00 5df4 02 84 a5 c1 e5 f5 02 00 05 05 6d f4 02 84 a5 c1 e5 f5 02 00 05 05 6d f6 05 05 00 01 34 f7 05 05 05 05 0bf6 05 05 00 01 34 f7 05 05 05 05 0bf8 05 05 04 41 f5 f9 38 d0 00 20 5bf8 05 05 04 41 f5 f9 38 d0 00 20 5bfa 00 00 00 00 2b fb 00 00 00 00 49 fa 00 00 00 00 2b fb 00 00 00 00 49 fc 00 00 00 00 60 fd 00 58 02 90 a4 fc 00 00 00 00 60 fd 00 58 02 90 a4 fe 40 05 00 04 e3 ff 00 02 00 12 6efe 40 05 00 04 e3 ff 00 02 00 12 6e102024/11/7 周四 遥测报文定义控制字的帧类别为：控制字的帧类别为：61信息字功能码信息字功能码:00-7fH每个信息字传两路遥测每个信息字传两路遥测b15为数据无效位，为数据无效位，b14为数据溢出位，为数据溢出位，b11 为为符号位，负数补码表示符号位，负数补码表示b10-b0 为传输的数值，为传输的数值，最大值为最大值为7ffH，即，即2047功能码功能码 00 上送第上送第1-2个遥测量，功能码个遥测量，功能码 01 上送上送第第3-4个遥测量，以此类推。个遥测量，以此类推。部颁部颁CDT的遥测上送最大容量为：的遥测上送最大容量为：1282256112024/11/7 周四 遥测报文举例eb 90 eb 90 eb 90 71 61 20 01 64 2d 00 e5 03 e7 03 49 01 e7 03 00 00 26 02 c1 06 00 00 fa03 00 00 00 00 59 04 00 00 00 00 70 05 a9 06 00 00 3606 97 00 98 00 c9 07 95 00 00 00 ce 08 6f 0f cd 0f 0f 09 b7 09 87 00 99 0a 84 00 85 00 bc 0b 00 00 d2 0f fd 0c f8 0f 6c 09 ab 0d 00 00 00 00 0b 0e 00 00 00 00 ad0f 00 00 cb 06 a7 10 fe 0f 5d 03 a1 11 53 03 4b 03 1112 4a 03 e4 00 a4 13 cb 06 6e 06 07 14 d9 03 da 03 a515 dc 03 ab 06 25 16 00 00 03 00 b9 17 00 00 ff 0f 1e18 00 00 56 09 99 19 db 03 dc 03 03 1a dd 03 af 06 571b ab 03 15 00 ac 1c a9 03 69 02 f9 1d 74 00 8b 06 60 1e 83 04 82 04 bf 1f 85 04 0e 00 ff 122024/11/7 周四事件顺序记录 SOE 报文定义控制字的帧类别为：控制字的帧类别为：26信息字的功能码为：信息字的功能码为：80 81132024/11/7 周四 SOE 报文举例eb 90 eb 90 eb 90 71 26 02 01 64 41 80 85 02 23 38 f8 81 0a 15 ca 01 9c142024/11/7 周四遥控报文过程152024/11/7 周四遥控报文定义162024/11/7 周四遥控报文举例遥控选择报文遥控选择报文 eb 90 eb 90 eb 90 71 61 03 01 0b d9 (61遥控选择，若改为遥控选择，若改为 C2 则则变为遥控执行，改为变为遥控执行，改为 B3 则变为遥控撤销则变为遥控撤销)e0 cc 1f cc 1f 2f (cc遥控合，若改为遥控合，若改为 33 则变为则变为遥控分，遥控分，1f第第 31 个遥控个遥控)e0 cc 1f cc 1f 2f e0 cc 1f cc 1f 2fYK 返校报文返校报文:e1 cc 1f cc 1f 4d e1 cc 1f cc 1f 4d e1 cc 1f cc 1f 4d (返校报文连续插入三遍）返校报文连续插入三遍）172024/11/7 周四升降命令定义升降命令控制字格式同遥控命令升降命令控制字格式同遥控命令,但帧类别但帧类别应改为应改为F4H，85H，26H，其信息字格式为，其信息字格式为182024/11/7 周四遥脉报文定义控制字的帧类别为：控制字的帧类别为：85H192024/11/7 周四对时报文定义202024/11/7 周四
