某学生公寓施工组织设计方案.pdf

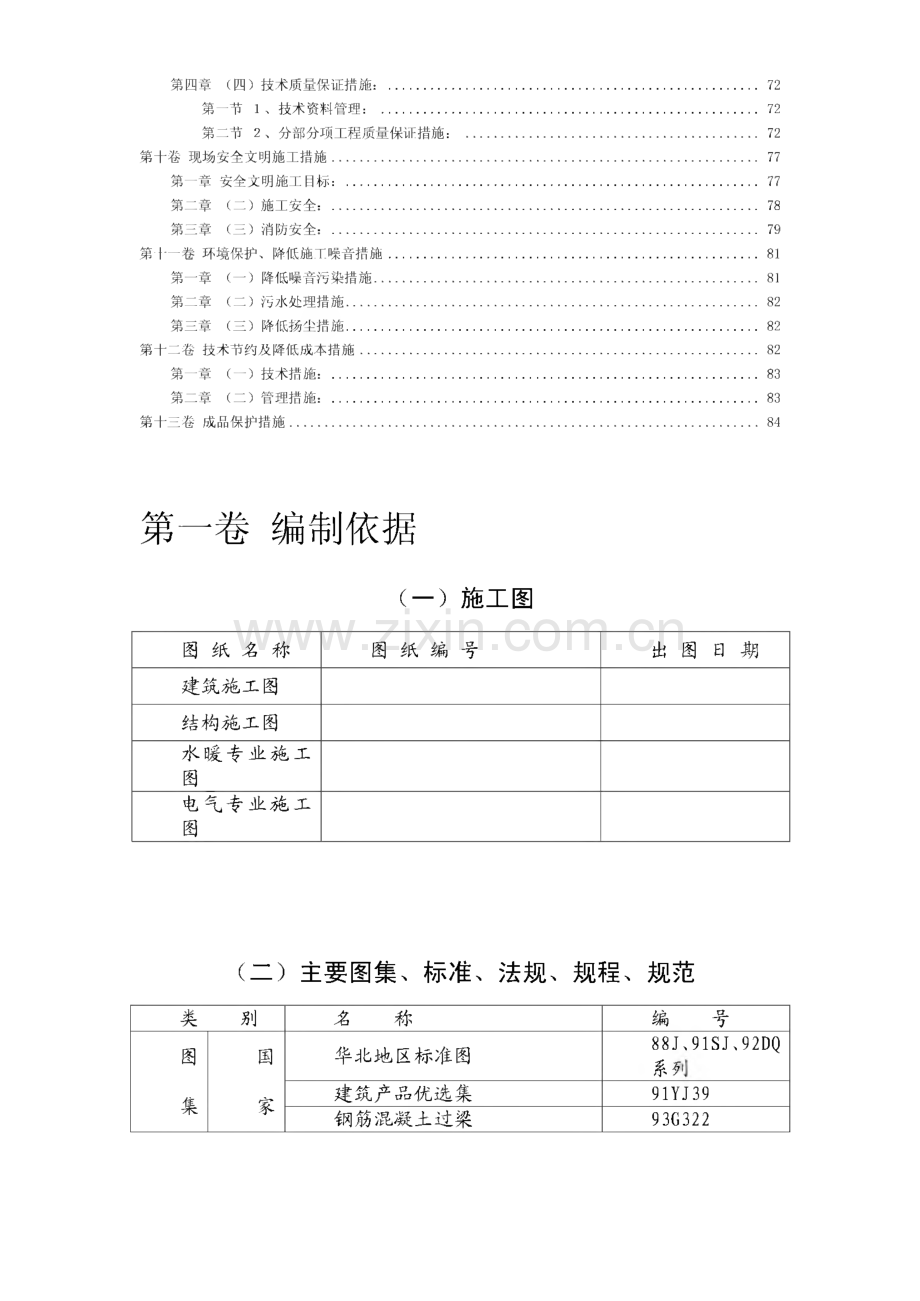

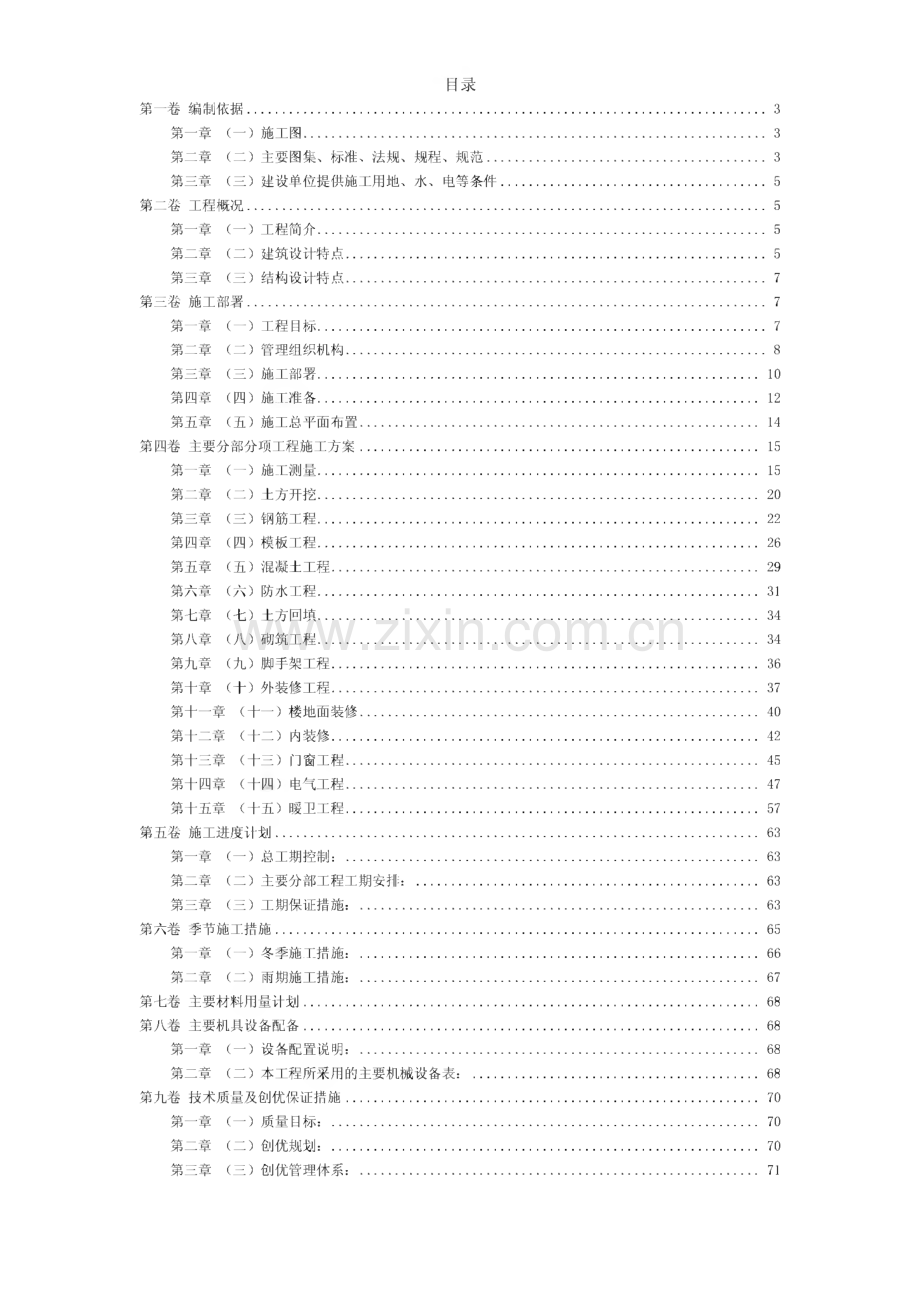

目录第一卷编制依据.3第一章（一）施工图.3第二章（二）主要图集、标准、法规、规程、规范.3第三章（三）建设单位提供施工用地、水、电等条件.5第二卷工程概况.5第一章（一）工程简介.5第二章（二）建筑设计特点.5第三章（三）结构设计特点.7第三卷施工部署.7第一章（一）工程目标.7第二章（二）管理组织机构.8第三章（三）施工部署.10第四章（四）施工准备.12第五章（五）施工总平面布置.14第四卷主要分部分项工程施工方案.15第一章（一）施工测量.15第二章（二）土方开挖.20第三章（三）钢筋工程.22第四章（四）模板工程.26第五章（五）混凝土工程.29第六章（六）防水工程.31第七章（七）土方回填.34第八章（八）砌筑工程.34第九章（九）脚手架工程.36第十章（十）外装修工程.37第十一章（十一）楼地面装修.40第十二章（十二）内装修.42第十三章（十三）门窗工程.45第十四章（十四）电气工程.47第十五章（十五）暖卫工程.57第五卷施工进度计划.63第一章（一）总工期控制：.63第二章（二）主要分部工程工期安排：.63第三章（三）工期保证措施：.63第六卷季节施工措施.65第一章（一）冬季施工措施：.66第二章（二）雨期施工措施：.67第七卷主要材料用量计划.68第八卷主要机具设备配备.68第一章（一）设备配置说明：.68第二章（二）本工程所采用的主要机械设备表：.68第九卷技术质量及创优保证措施.70第一章（一）质量目标：.70第二章（二）创优规划：.70第三章（三）创优管理体系：.71第四章（四）技术质量保证措施：.72第一节1、技术资料管理：.72第二节2、分部分项工程质量保证措施：.72第十卷现场安全文明施工措施.77第一章 安全文明施工目标：.77第二章（二）施工安全：.78第三章（三）消防安全：.79第十一卷环境保护、降低施工噪音措施.81第一章（一）降低噪音污染措施.81第二章（二）污水处理措施.82第三章（三）降低扬尘措施.82第十二卷技术节约及降低成本措施.82第一章（一）技术措施：.83第二章（二）管理措施：.83第十三卷成品保护措施.84第一卷编制依据（一）施工图图纸名称图纸编号出图日期建筑施工图结构施工图水暖专业施工 图电气专业施工 图（二）主要图集、标准、法规、规程、规范类别名 称编 号图国华北地区标准图88J.91SJ.92DQ 系歹集家建筑产品优选集91YJ3 9钢筋混凝土过梁93 G3 22钢筋混凝土结构施工图整体 表示方法制图规则和构造详 图96 G101钢筋混凝土结构预埋件91SG3 6 2防水套管S3 12规范规程国家土方与爆破工程施工及验收 规范GBJ201-83砌体工程施工及验收规范GB50203-98地基与基础工程施工及验收 规范GBJ202-83钢筋混凝土结构工程施工及 验收规范GB50204-92地面与楼面工程施工及验收 规范GBJ207-83行业钢筋机械连接通用技术规程JGJ107-96建筑装饰工程施工及验收规 范JBJ73-91采暖与卫生工程施工及验收 规范BGJ242-82电气装置安装工程施工及验 收规范GB50254-59-96钢筋焊接及验收规程JGJ18-84建筑工程冬期施工规程JGJ104-97建筑工程施工测量规程DBJ01-21-95通风与空调工程施工及验收 规范GB50243-97建筑施工高处作业安全技术 规程JGJ80-91施工现场临时用电安全技术 规范JGJ46-88建筑机械使用安全技术规程JGJ3 3-86地 方建筑安装分项工程施工工艺 规程DBJ01-26-96标准国家建筑安装工程质量检验评定 统一标准GBJ3 00-88建筑工程质量检验评定标准GBJ3 01-88建筑采暖卫生与煤气工程质 量检验评定标准GBJ3 02-88通风与空调工程质量检验评 定标准GBJ3 04-88建筑电气安装工程质量检验 评定标准GBJ3 03-88地 方工程建设监理规程DBJ01-41-98企业IS09002质量手册及程序文件（三）建设单位提供施工用地、水、电等条件建设单位提供施工用地56 00m2,首层面积为1549.80m2,施工现场场地基本能满足施工要求。水、电按建设单位指定地点引入，提供150KW电源。第二卷工程概况（一）工程简介序号项 目内 容1工程名称学生公寓2工程业主3设计单位4建筑面积11859。29m25工程地点6结构形式全现浇钢筋混凝土结构7基础形式条形基础8建筑用途一首层活动室、宿舍9二至 七层宿舍（二）建筑设计特点序项内 容目1建巩 规 模面积(/)占地1840.73标准层1549.80建筑面积 11859.29层数：7层高度(m)首层：3.42至7层：3.02檐 高23.95m3屋 面喷刷带色的苯丙乳液保护层4外 墙 面贴白色、灰色亚光面砖5内 墙 面刷乳胶漆、釉面砖6楼 地 面地石专、花岗石7顶 棚乳胶漆顶棚、纸面石膏板吊顶刷乳胶漆、硅钙板顶棚8门窗塑钢窗、塑钢门、木门9防 水屋面采用聚氨酯防水涂膜10保 温屋面采用60厚聚苯乙烯泡沫塑料板11水 暖采暖采用上供下回单管垂直系统，采用钢制翅 片管型散热器给水由市政给水管网直接供给消防楼内设独立消火栓系统，与学生会堂合用消防泵排水首层采用单排，管材采用UPVC管12电 气强电照明、变配电设备弱电电视、电话、计算机网络防雷屋面及室外防雷接地电气消防消火栓、事故照明（三）结构设计特点土质情况持力层为砂质粉土、粘质粉土、局部粉质粘土地基承载力标 准值fka=16 0KPa基础类型条形基础结构形式全现浇钢筋 混凝土抗震设防烈 度八度抗震等级二级混凝土强度 等级基础垫层：CIO其它：C3 0钢筋类别热轧I级、II级钢筋接头类 别焊接第三卷施工部署（一）工程目标1、质量目标：结构工程创结构长城杯，单位工程创北京市优质工程。2、安全目标：确保无重伤、无死亡事故。3、工期目标：科学组织施工，合理安排工序穿插，确保合同工期实 现。4、现场管理目标：北京市文明安全工地。5、管理体系：管理机制采用项目法施工管理。质量体系经认证并符合 GB/T190021994idt IS09002：1994 标准的质量体系。(二)管理组织机构1、组织机构：本工程按项目法组织施工，所派项目经理承担过创结 构长城杯工程项目管理，并积累了丰富的施工管理经验的一级项目经 理担任；项目总工选派有较高技术管理水平、并有创优管理经验、参 加过获优质工程项目管理的工程技术人员任本项目总工程师。根据工 程特点，组建精干项目经理部，对本项目的人、财、物按照项目法施 工管理的要求实行统一且织，统一布置，统一十划，统一协调，统一 管理，并认真执行IS09002质量标准，充分发挥各职能部门、各岗位 人员的职能作用，认真履行管理职责，确保本项目质量体系持续、有 效的运行。通过我们科学、严谨的工作质量和项目管理经验，确保实 现合同规定的工期、结构工程创结构长城杯、单位工程创北京市优质 工程、现场达北京市文明安全工地的预定目标。项目部班子主要成员及各主要组室的职责执行我单位的质量手册 和程序文件。(1)领导班子：由项目经理、项目副经理、项目总工程师组成，负 责对工程的领导、指挥、协调、决策等重大事宜，对工程进度、成本、质量、安全和创优及现场文明施工等负全部责任。(2)技术部：负责编制工程施工组织设计，并在施工过程中进行动 态管理，完善施工方案，对施工工序进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、试验、施工试验和施工测量，检查监督工序质量，调整工序设计，并及时解决施工中出现的一切技术问题。(3)施工部：负责组织施工组织设计实施，制定生产计划，组织实 施现场各阶段的平面布置，安全文明施工及劳动组织安排，工程质量 等施工过程中各种施工因素管理。(4)安质部：负责施工现场安全防护、文明施工、工序质量日常监 督检查工作。(5)创优部：在总工程师直接领导下，开展创优各项工作。(6)物资部：负责工程材料及施工材料和机械、工具的购置、运输,监督控制现场各种材料和工具的使用情况等。(7)机械部：负责施工机械调配、进场安装及维修、保养等日常管 理工作。(8)核算部：负责工程款的回收，工程成本核算，工程资金管理，编制工程预算、决算，验收及统计等工作。(9)综合办公室：设专人负责接待工程周边群众来访、协调、解决 施工扰民问题等事项；负责文件管理，劳资管理，后勤供应及与地方 政府管理部门的对外工作联系及接待工作。(10)公安派出所：负责施工现场治安保卫、防火消防工作。以上各部在经理部领导班子的领导下，统一协调，各尽其责，及时解 决施工过程中出现的各种问题，确保优质、高效的完成施工任务。2、施工技术工人配备：主体阶段：木工：60人；钢筋工：45人；水暖工：8人；电工：20人；瓦工：10人；架子工：15人；混凝土工：15人；其他：17人;总计：180人装修阶段：木工：30人；水暖工：20人；电工：20人；瓦工：50人；架子工：6人；油工：60人；其他：30人高峰期：350人(三)施工部署1、项目经理部下设作业队及分工：(1)结构施工队：负责主体结构工程的施工。(2)瓦工作业队：负责砌筑工程、内外墙抹灰、面砖镶贴、楼地面 工程的施工。(3)油工作业队：负责油漆、粉刷工程的施工。(4)木工作业队：负责门窗工程和吊顶的施工。(5)防水作业队：负责屋面防水、厕浴间防水工程的施工。(6)电气工程作业队：负责管道预埋、管线敷设、电气设备安装调 试工作。(7)水、暖工程作业队：负责水暖管道预埋、管线敷设、水暖的安 装调试工作。2、施工段划分：为保证工期，充分利用大模板，本工程采用小流水段作业，首层分为 五个流水段，其余各层均按四个流水段划分，详流水段划分图。3、施工顺序：为充分利用现场场地，将首层第五流水段放在最后施工，作为大模板的堆放场地。土方开挖时，按iv段in段-II 段T I段顺序进行；主体施工时，按I段T II段T HI段T IV段顺序进 行。4、垂直运输：在建筑物门厅北侧设一台H03 6臂固定式塔吊（塔臂为 60 m）,负责主体结构模板、钢筋及零星混凝土的垂直运输；用汽车 泵负责将商品混凝土输送至浇筑部位；装修阶段在建筑物东侧及西北 角楼梯间东侧各设一台卷扬机上料架，负责砌筑、装修材料的垂直运 输。安装平面位置详见平面布置图。5、土方开挖：土方采用机械大开挖，挖至距基底400 mm后，由人工 挖条形基槽。6、基础及主体结构混凝土主要采用商品混凝土，混凝土罐车运输到 工地，汽车泵输送至浇筑部位。少量零星混凝土及砌筑、装修砂浆由 现场搅拌站拌制，塔吊吊送或上料架运至浇筑部位。7、本工程模板选用清水混凝土模板体系。顶板模板采用防水胶合板,按三层配置，剪力墙采用定型钢大模板,按一个流水段配置，由专业 厂家生产，以确保结构工程施工质量。8、脚手架工程：主体结构施工和外装修采用双排脚手架，内墙砌筑 及室内装修采用工具式脚手架。9、结构分二次进行验收，第一次验收1 3层，第二次验收4-7层。室内装修在结构验收后分阶段、分层进行，装修工程及水电管道安装 与主体结构采取立体交叉作业；外装修在围护墙砌筑完成后从上往下 进行。10、外装修湿作业避开冬季施工，保证装修施工质量。11、现场设一临时搅拌站，负责零星混凝土、砌筑及装修砂浆的拌制；为减少噪音，降低对正常教学秩序的干扰，现场不设木工棚，模板配 件的加工及制作在场外加工场进行。12、钢筋在钢筋棚集中加工成半成品后运至现场绑扎成型。(四)施工准备1、技术准备工作：(1)项目总工组织各专业技术人员认真学习设计图纸，领会设计意 图，做好图纸会审。(2)根据质量手册和程序文件要求，针对本工程特点进行 质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序 质量控制措施。(3)编制实施性施工组织设计报上级总工审批后组织实施，依据施 工组织设计，编制分部、分项工程施工技术措施，做好技术交底，指 导工程施工。(4)做模板设计图，进行模板加工。(5)依据施工测量方案，将场外坐标引入场内作半永久性控制桩。(6)做施工总平面布置(土建、水、电)报有关部门审批。(7)编制施工预算，提出主要材料用量计划。2、材料及半成品准备工作：根据预算提出材料供应计划，编制施工使用计划，落实主要材料，并 根据施工进度控制计划安排，制定主要材料、半成品及设备进场时间 计划。3、现场三类及管理准备工作:(1)按现场平面布置总规划要求，做好施工场地围护墙和施工三类 用房的施工，根据平面布置图做好水、电、消防器材的布置和安装。(2)组织施工机械进场、安装、调试，做好开工前准备工作。(3)抓紧与地方政府各有关部门接洽，疏通关系，办理开工前各项 手续，保证施工顺利进行。(4)考察并组织参加建设过长城杯工程的施工队伍，做好施工队伍 的编制及其分工，做好进场三级教育和操作培训。(5)落实各组室人员，制定相应的管理制度。(6)完成合同签约，组织有关人员熟悉合同内容，按合同条款要求 组织实施。4、施工现场用水、用电布置：(1)给水：1)从建设单位指定位置接入水源，管径DN100,并做水表井；2)围绕施工现场敷设管径DN100的消防环线，设4座室外消火栓，配25米水龙带，19毫米水枪。消火栓设昼夜明显标志，消火栓周围 3米范围内不得堆放其他物品；3)从环线引管径DN6 5支管供搅拌站及办公区消防用水，末端引DN3 2 支管供测量试验室用水4)沿结构设管径DN6 5的生产消防竖管，每层设DN6 5的消火栓。配 25米水龙带，19毫米水枪。5)从竖管引管径DN3 2支管，加截门。用软管引至施工作业面，供 施工生产用水。(2)排水:1）施工现场地面硬化，并形成一定坡度。雨、废水有组织排至沉淀 池；2）在大门处设冲洗水槽，负责车辆清洗。3）搅拌站设沉淀池。搅拌站废水经沉淀处理后排出。4）沉淀池定期清掏。（3）施工临时用电：根据施工现场的实际情况来布置施工临时用电的线路走向、配电箱的 位置及照明灯具的位置。电源电缆引下根据现场用电负荷确定电缆截 面。现场布置，均按三级配电，二级保护。施工临时用电布置详见现 场平面布置图。本工程临时用电均从甲方提供的室外变配电室引出，并进入本施工现 场的红线内，在红线内设总配电箱，从甲方提供电源位置采用三相五 线制配线引入总配电箱。施工现场内配电方式采用TN-S系统，并在 总配电箱处做重复接地一组，接地电阻小于4。消防水泵的电源由 总配电箱的上口接，不得经任何开关控制。其他内容严格执行施工 现场临时用电安全技术规范JGJ46-88。（五）施工总平面布置本工程四周是学生宿舍区，现场较狭小，施工时噪音不能太大，环境 要求高，因此，现场不设木工棚、宿舍、食堂。主体施工时，首层IV 段（门厅位置）放在结构完后施工，空出场地作为模板堆放区；搅拌 机棚、砂石堆、水泥库设在拟建筑物东侧，砂、石、水泥按施工进度计划陆续进场。结构施工期间要陆续插入围护墙砌筑和外墙内保温施工，所进材料及时运至楼内。现场道路按4m宽考虑，路基夯实，上面浇筑120mni厚混凝土。施工总平面布置分基础、主体、装修三阶段，详见附图。第四卷主要分部分项工程施工方案(一)施工测量1、施工测量的准备工作：(1)了解工程的总体布局、定位及标高情况。(2)对图纸进行校核。(3)确定放线精度。(4)测量设备、仪器确保在有效期内并确保完好且能满足所确定的 精度要求。(5)仪器配备：激光经纬仪一台、水准仪一台、50m钢卷尺1把、3 m盒尺2把。2、建筑定位放线：(1)建筑物平面定位：根据甲方及设计给定的坐标控制点和水准点，闭合后进行建筑物平面定位，确定主控制轴向及外轮廓线，并选定H 2、Az、H、C、轴为纵向控制轴线，选定Ao、E。、L、G、K、轴 为横向控制轴线。每道控制轴线两端3米远处埋设混凝土轴线控制桩,埋深为1.0m,桩位四周砌红机砖保护。1）定位测量精度要求：根据建筑的结构和使用特点，测量精度为二 级，测角中误差为12,边长相对误差为1/15000。2）距离丈量方法：距离丈量采用I级钢尺，丈量时必须使用弹簧秤,并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为：L=一 L长一 L误一 L高一 L拉，。一3-（t-t0）Lo+L实 2%（考虑拉力值，则拉力改正数不计）式中：L-丈量时钢尺读数to-鉴定时标准温度Lo-一实际距离a-钢尺线膨胀系数L实-一钢尺实际长度t-测量时实际温度L明一钢尺名义长度h-两端高差（2）建筑物高程测设：高程引入采用原场区内已知水准点进行测设,本工程布设6个临时水准点，组成建筑物的高程控制点，控制点的测 量采用附和测法。闭合差的要求：+12-VL mm L:为附和线路长度。3、基础开挖放线：由于建筑平面控制桩及轴线控制桩距基础外边线较远。在基础开挖 时，不易被破坏，故在开挖基础时不需引桩。基础开挖撒线宽度不应 超过15 cmo（1）根据建筑物平面控制桩、设计边坡及地面高程，分别测设出基 槽下口（坡角）及基槽上口（坡顶位置桩，并沿上口桩撒出开挖边线，上口桩位允许误差+50 mm-20 mmo基槽下口桩允许误差为+10 mm;开挖至接近槽底400 mm时，应及时测设坡角与3 mx 3 m的方格网点 标高，允许误差为：10 mmo(2)垫层上基础放线：用经纬仪正倒镜法以轴线控制桩为准将各轴 线直接投测在垫层上。4、结构施工测量：(1)结构竖向投测：本工程采用激光经纬仪内控法进行竖向投测。在流水段I内设五个内 控点，其余各流水段各设两个控制点(见附图2),控制点设在首层楼 面上，采用200 x 200 x 10预埋铁板做控制点(加活动盖板保护)。二 层以上结构施工时，均在控制点上方预留200 x 200方孔，设有机玻 璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶，照准部 进行水平向360回转，当回转圆心同接收靶某圆心轨道重合时即确 定了轴线投测点位置，并采用正倒镜法校核。(2)施工层放线：放线前应在平面上校核控制轴线，闭合后测设细 部轴线，后以此为准测量墙、柱、梁、洞口的边线，各部位放线的允 许误差为：项 目精 度主轴线 10 mm细部放线+2 mm墙、柱边线+3 mm门窗洞口线+3 mm(3)高程的竖向传递：工程结构施工时划分为四个流水段，共设六 个标高传递点分别向上进行传递，以保证在各流水段施工层上附近有三个标高点，进行互相校核。:1）标高传递的允许误差：项目精 度层间 3 mm总高 10 mm2）各传递点的起始标高线为+0.50 m,应由附近的二个临时水准点 确定。标高传递时采用钢尺沿铅直方向（经纬仪配合）向上量至施工 层。钢尺丈量时应考虑各项改正数。在传递过程中应根据每层的误差 进行上一层的调整，以防止层间误差的积累而引起总误差超限。3）施工层抄平前，应校核下层传递上的三个标高点，校差小于3 nini 时，取平均点引测水平线；抄平时将水准仪放在测点范围的中心位置，进行一次精确抄平，水平线的标高允许误差为 3 mm。（4）钢筋混凝土墙体、暗柱施工测量：1）墙、柱钢筋绑扎完毕后，在竖向主筋上测设标高点，用胶布标注，作为支模和浇筑混凝土的依据。测法和误差应符合上述施工层抄平的 规定。2）柱支模后，用经纬仪校核模板垂直度，校核时用经纬仪在相互垂 直的两轴线上同时测量。5、装修工程施工测量：（1）地面工程的施工测量：1）测设50 cm水平控制线：50 cm水平控制线的测设依据为结构施 工期间每层的标高控制点，其允许误差应符合测表1的要求。室内的 50 cm水平线是控制地面标高、门窗安装等项目的重要依据，在弹墨线时应注意墨线的宽度不得大于1 mmo防止误差扩大。测表1:项 目精 度 要 求水平线（室内、室外）1每3 m两端高差小于1 mmo2同一条水平线的标高允许误差为土 3 mmo铅垂线室内经纬仪两次投测校差小于2 mm室外高于1/30002）用水准仪检测地面面层的平整度和标高时，水准仪的间距应符合 以下要求：大厅应小于5 m、房间应小于2 mo（2）门窗安装施工测量：1）从建筑最顶层找出外窗口的边线，用线坠将边线向下引测，并采 用经纬仪进行校核以保证精度。其精度应符合测表1的要求。2）门窗口的水平位置由室内50 cm水平控制线确定，向上反到窗下 皮标高，并弹线找直。各门口应从水平控制线测设门口上皮标高并拉 通线，保证所有的门在同一水平线上。其精度应符合测表1的要求。6、沉降观测：（1）塔吊、脚手架沉降观测：1）在雨季来临前观测一次。2）雨季后观测一次。3）雨季中及雨后观测一次。（2）沉降观测的精度要求:注：n为测站数项目变形点的高 程中误差(mm)变形点的高程中误差(mm)往返较差、附 和或闭合差(mm)检测已测高差较差(mm)等2.0 0.701.42.0(3)沉降观测结果应按照北京市标准DBJ 01-21-95建筑工程施工 测量规程整理。(二)土方开挖1、工程概况：基底标高-2.地下水位位于标高43.47-44.17m,不需降水。室外标高-0.15%现场交通良好。2、施工准备：(1)审查设计图纸，核对平面尺寸和坑底标高，摸清地下构筑物及 地下管线分布情况，与甲方确认。(2)施工方案及施工队伍准备就绪，并将土方施工方案下发给专业 施工队伍。(3)在现场外就近找临时堆放土方的场地。3、基坑开挖平面图的绘制，原则是：下口外边线距轴线0.9m,上下 口外边线相距0.5mo4、开挖方案及机械选择:(1)由于新建工程座落在原有建筑旧址上，在折除原有建筑物后，必须清除上表腐质土及基础渣土，受其基础及新建工程开间的影响，本工程土方拟采用大开挖。(2)采用大型机械及人工配合，开挖选用反铲挖掘机PC400-5两台 及自卸汽车。(3)挖土方白天进行，土方存放在场外的临时场地，晚上再将土运 走，以免影响学生的休息。5、基坑开挖程序：测量放线一机械大开挖留足预留土层(400nini)一修坡一条形基 础放线一人工挖条形基础土层。6、土方开挖：(1)土方开挖由西向东进行，第一步由机械大开挖至-2.4m处，然 后放条形基础的边线，最后由人工挖400nini厚的条形基础土层。挖土 时注意坑底宽度及时修理。(2)开挖过程中，配备专职测量员，机械大开挖接近-2.4m时，由 测量员随时抄平，以控制开挖标高；在人工挖条形槽基是应由测量员 测设距离基底50cm的标高，每隔3 nl在基槽两侧钉水平标高木桩，拉 上小白线，挖至接近基底标高时，用盒尺随时准校核槽底标高，并由 两端轴线(中心线)引桩拉通线检查距槽边尺寸，确定槽宽标准(槽 宽为条基垫层宽度)，根据此来修整槽帮，最后清除槽底土方。(3)排水措施：1)基坑开挖前，应在地面的基坑四周上口外侧Im以外设置水泥围堰与下水接通，防止雨雪水从地面流入基坑内。2)基坑开挖时，应沿基坑内四周设置排水沟，在基坑内设六个集水 坑，及时将雨雪水等抽出基坑。7、预留土留至验槽钎探前清理，验槽合格后立即打垫层。8、基土开挖后，要及时覆盖保温被。9、注意事项：(1)挖土过程中应有测量工及时将标高引测至槽帮上，并随时校核 基底标高，避免超挖。(2)基坑挖完后，严禁在基坑边大量堆载或载重车辆穿行，并设专 人看护边坡，发现问题及时上报和处理。(3)坑内施工中，应派专人负责远望，一旦出现危险预兆应及时通 知撤离O(4)基槽上口 lOOOnmi处设1.2m高钢管护栏，并用红白漆做出突出 标记，外挂密目安全网，并悬挂红色警示灯，钢管立杆下口砌120nini 宽，200mm高的挡水墙，内外抹水泥砂浆。(三)钢筋工程1、原材料：(1)钢筋的采购和进场检验应严格按采购程序、顾客提供产品 的控制程序、产品标识和可追溯性程序、进货检验和试验程序 等有关程序的要求执行。(2)钢筋进场应备有出厂质量证明，物资人员应对其外观、材质证 明进行检查、核对无误后方可入库。(3)使用前按施工规范要求进行抽样试验及见证取样，合格后方可使用。(4)钢筋的堆放：钢筋在现场的堆放应符合现场平面图的要求，并 保证通风良好。钢筋下侧应用木方架起，高出地面。雨雪来临前应用 苫布盖严俱！I2、钢筋保护层：基础下筋：3 5mni;梁柱纵筋：25mni;板：15mni3、钢筋加工配料：(1)钢筋在钢筋棚加工配料，运至施工现场后绑扎成型。(2)钢筋加工前，应将钢筋表面油渍、铁锈、漆污、冰块、积雪等 杂物清除干净。(3)I级钢筋末端需做180。弯钩。(4)箍筋弯钩角度为135。，弯钩平直长度不小于箍筋直径的10倍。(5)根据钢筋使用部位、接头型式、接头比例合理配料。4、钢筋连接：钢筋连接分竖向和水平向钢筋接头。钢筋直径大于等于420的水平筋 连接采用闪光对焊；剪力墙暗柱纵筋及其它部位中大于等于6 18的竖 向筋连接均采用电渣压力焊接头；其他部位的钢筋连接均采用绑扎搭 接连接；焊条E43型用于I级钢筋及钢材，E50用于II级钢。5、钢筋定位措施：墙体钢筋定位：A.双排钢筋定位1)竖直钢筋：竖直钢筋位置和保护层用水平钢筋梯子和夹在模板中的木条进行内挤外顶控制。钢筋梯子上小横筋间距与竖直钢筋间距相同，木条宽度为墙体水平筋直径加上水平筋保护层厚度，木条在合模 前用绑丝与钢筋绑紧。2)水平钢筋：水平钢筋间距及保护层厚度采用竖向钢筋梯子进行控 制。梯子间距为800 1000mm,竖向钢筋梯子小横筋间距与水平筋间 距相同，每个梯子在墙体高度范围内有三根小横筋比墙体宽小2mm,端头刷防锈漆，竖向钢筋梯子用比墙体竖向钢筋高一级的钢筋制作，以代替竖向钢筋。B.单排钢筋定位单排钢筋定位采用专用定位卡套，间距600 mm,成梅花形布置。(2)柱钢筋:框架柱合模以后，对上部伸出的钢筋进行修整，柱立筋用内侧定位箍 和外侧定位箍内外夹紧。并在上部绑一道临时定位箍筋，浇灌框架柱 混凝土时安排专人看管钢筋，发现钢筋位移和变形及时调整。6、墙体钢筋绑扎：(1)工艺流程：暗柱筋电渣焊T修整预留搭接筋T绑扎、搭接2-4根竖筋和梯子筋 T画横筋分档标志T绑二根横筋T画竖 筋分档标志一绑横、竖筋及拉结筋。(2)各层墙钢筋绑扎前应在楼板上按施工图放出所有墙、暗柱的边 线和控制线。(3)根据所弹墙、暗柱的边线校正连接筋。在墙两边立钢梯，在下 部1 m处绑扎2根定位横筋，并在横筋上画好分档标志，然后焊其余 竖筋、绑扎墙筋。绑扎时双排钢筋墙体水平筋应在外侧，竖向筋在内侧，并按要求设置拉结固定筋，呈梅花形布设，施工时一次成型，采 用塑料垫块和附加钢筋梯形支撑的方法保证钢筋位置准确和保护层 厚度；单排钢筋墙体先固定竖向筋，再绑水平筋，最后绑定位卡套。(4)墙体节点及门窗洞口处，暗梁、连梁等搭接位置及锚固长度按 设计及规范要求。(5)修整合模以后，对伸出的墙体钢筋进行修整，并绑一道临时定 位筋，墙体浇灌混凝土时安排专人看管钢筋，发现钢筋位移和变形及 时调整。7、楼板钢筋绑扎：(1)工艺流程：核验模板标高一弹钢筋位置线一绑扎底层钢筋安放垫块-敷设专业管线一安放马蹄铁一标识上层钢筋网 间距一绑扎上层钢筋一申报隐检一隐检验收签证一转入下 道工序。(2)双层钢筋网片之间设钢筋马镣，以确保上部钢筋的位置.(3)板筋绑扎好后，严禁踩在上面行走。为防止浇筑混凝土时工人 踩坏钢筋，铺脚手板作行走平台，供人行走，浇灌混凝土中派钢筋工 专门负责钢筋修理。(4)楼板上的孔洞应预留，当洞口尺寸不大于300 mm时不另加钢 筋，板内钢筋不得截断，由洞边绕过；当洞口尺寸大于300 mm时应 按设计要求设置洞边附加筋或小梁；在负弯筋处加设矮马凳。在钢筋 绑扎成型后应及时铺脚手板防止踩踏钢筋。8、每段墙、板钢筋绑扎完毕后，水暖、电工即可配管、预埋，闸门 盒、电闸箱等设施与钢筋网绑扎固定。当电闸箱等设施位置与钢筋网发生矛盾时，将可能影响闸箱安装的钢筋去掉，待安装好闸箱后，按切断钢筋的数量绑扎附加筋。9、浇筑校过程中，安排专职钢筋工值班，发现钢筋位移和变形后及 时修复，保证钢筋间距、位置、保护层始终符合设计要求。10、二次浇筑时，钢筋应先用钢筋扳手校正钢筋位置，调直、除污、除锈，然后再绑扎分布筋。（四）模板工程主体工程要达到清水混凝土的目标，主要依靠模板设计合理，安装精 度高，拆模时混凝土强度达到要求，方法正确。该工程全部采用新模 板。1、模板体系（1）墙体模板：1）墙体模板：采用专业厂家生产的大钢模。该体系模板分内模、外 模和角模，内模高3280 mm（内模高度=层高-板厚+50 mm墙上口浮 浆厚度），外模高3450 mm（外模高度=层高+50 mm）,面板采用6 mm 厚的冷轧钢板，主肋采用10#槽钢，次肋采用8#槽钢。2）穿墙螺栓采用32变径螺栓，免用穿墙套管，水平最大间距为1200 mmo3）为了保证模板接缝处的平整度，使砂表面无明显模板拼缝，解决 模板接缝处漏浆的问题，取消大模板与大模板和大模板与角模之间的 接缝安装间隙，让其在保护层中调整，所有模板横向接缝均采用企口 连接，接头处加海绵条。4）DK E1轴变形缝处两道剪力墙模板同时支设。(2)楼板模板：面板采用15 mm厚的防水胶合板，次龙骨用50 x 70 mm白松木方，间 距400 mm,主龙骨用70 x 100 mm白松木方，间距950 aim。为满足板 面平整度的要求，全部木方用压刨将接触板面的正、反面刨平。阴角 单独配制阴角模，阴角模与墙面相接处夹5 mm厚海绵条。模板缝隙 用胶带封严。竖向支撑采用碗扣式脚手架，立杆间距900 mm,上面设可调顶托，设 三道水平杆。(3)梁模板：梁模板采用防水胶合板，次龙骨用50、70mni白松木方，间距400 nini,主龙骨用70 x 100 mm白松木方，侧模及底模用48x3.5 mm钢管配可 调支撑。当梁高大于700 nini时，在距 梁底2/3高度处加一排中12的对拉螺栓。梁柱节点采用定型节点模板。I r.|。4 F 7T I(4)门、窗洞口模板：门、窗洞口使用工具式模板，见图。图4-11门洞喷板 因4-12号刖模板(5)柱模板：1)方柱模板体系：柱模板采用竹胶合板，配模时优先选用通用、大规格模板,梁柱接头处在柱模上按梁底标高留好槽口。柱箍为双排8#槽钢，双向 各设两道拉杆与槽钢拉接，每600 mm设置一道。柱模外侧用钢管加 顶托与四周脚手架支撑，柱模根部内侧预插短钢筋头，然后垂直柱模焊接与柱同宽的钢筋，从内部将模板固定。施工要点：柱模板采用单片组装安装。拼装完毕后检查、矫正位移、垂直度、对 角线无误后，立即自下而上安装柱箍及支撑系统。柱模四角用木方刨平后包角，并在拼装前粘贴好海绵密封条，以防漏 浆,如图所示。2)圆柱模板：圆柱模板采用专业厂家生产的定型大钢圆模。(6)楼梯模板：楼梯模板采用12厚多层板配50 x 100 nini木方构成，在弹好位置线后 支设，下部支撑同顶板，支设时按不同装修作法留出装修层。(7)阳台模板：为了使同种阳台尺寸一致，上下通线，用钢板和角钢分别制成定型的 底板模板，以保证砂表面光滑平整，阴阳角顺直，滴水线一次浇筑成 型。2、支、拆模工艺流程：设计模板图一模板拼装一刷脱模剂-弹模板位置控制线(距模 板500 mm)-模内杂物清理一墙体复线一找平或铺胶条钢 筋、管线、盒、洞预埋隐检完毕一支外侧模板一安装穿墙螺栓一 支内侧模板T支钢管斜支撑T调整加固模板T预检模板并签 字T校浇筑T养护-检验校强度T拆模申请T审批申请 T拆模一修整模板一刷脱模剂一码放模板一进入下-循 环。3、支模质量要求:(1)模板及支架必须具有足够的强度、刚度和稳定性。(2)模板的接缝不大于2.5 mmo模板的实测允许偏差如表所示，其合格率严格控制在90%以上。项目名称允许偏差值(mm)轴线位移5标高+5,-5截面尺寸+4,-5垂直度3表面平整度54、技术措施：(1)由于该工程工期紧，施工进度快，模板数量按施工部署要求进 行配备，满足流水作业。(2)模板工程验收重点控制刚度、垂直度、平整度，特别注意外围 模板、楼梯间等处模板轴线位置正确性。5、模板拆除：(1)非承重模板拆除时，结构混凝土强度应不低于1.2MPao(2)承重模板拆除时混凝土强度100%。(3)拆模顺序为后支先拆，先支后拆，先拆非承重模板，后拆承重 模板。(4)拆模时不要用力过猛过急，拆下来的木料要及时运走、整理。(五)混凝土工程 该工程主体结构混凝土均采用泵送商品混凝土，由混凝土输送车运送 至施工现场，汽车泵送至浇筑部位。混凝土运输车要包保温被。按预防混凝土工程碱集料反应技术管理规定（试行）（京TY5-99）中的各项规定，必须首先对混凝土的碱含量做出评估，严禁使用D种 高碱活性集料，优先考虑使用B种低碱性集料（温榆河和潮白河产集 料为B种），优选低碱水泥（碱含当量在0.6%以下）掺加矿粉掺合料 及低碱（每lm3混凝土中外加剂带入碱不得超过IKg）或无碱外加剂，此时混凝土中含碱量不得超过5Kg/m3.所有混凝土外加剂必须持有北 京市建委核发的北京市建筑工程材料准用证及相应材质检测报告，凡用于本工程混凝土的建筑材料，必须具有由北京市技术监督局核定 的法定检测单位出具的碱含量和集料活性检测报告，无检测报告的材 料严禁在本工程中使用，正式的报告应包括所用砂、石产地及碱活性 等级和混凝土碱含量的评估结果。主要部位混凝土设计强度：垫层C10 其它C3 01、剪力墙混凝土施工：（1）墙体浇筑混凝土前，应在新浇混凝土与下层混凝土接槎处均匀 浇筑约50 nini厚与墙体混凝土配比相同的无石子水泥砂浆。（2）混凝土分层浇筑振捣，每层浇筑厚度控制在45 cm左右，浇筑 墙体混凝土应连续进行，间隔时间不得超过混凝土终凝时间，墙体混 凝土分层浇筑示意见图。（3）浇筑门窗洞口处混凝土时，应两侧对称下料，两侧同时振捣，振捣棒应距洞边15 20 cmo(4)墙体混凝土振捣时，振捣棒插入下层混凝土内深度不得小于50mm,振捣棒的移动间距不得大于370 mni。振捣以表面呈现浮浆和不再 沉落为度。既要保证振捣密实，又要避免过振造成漏浆跑浆。杆入深 度控制方法：在振捣棒上贴胶条做标记。(5)墙体混凝土浇筑完毕后，将上口、施工缝处的钢筋加以清理并 及时将落地灰清扫干净。2、楼板混凝土施工：(1)楼板混凝土按流水段划分分四段浇筑(首层为五段)。(2)楼板混凝土施工采用平板振捣器振捣。移动时要保证振捣器的 平板能覆盖已振实部分的边缘不小于100mmo4、施工缝的留置及处理：(1)施工缝的留置每层顶板按四个流水段划分留置在跨中1/3的范围内；每层剪力墙留 在顶板下表面以上5mm处。(2)施工缝的处理施工缝处继续浇筑混凝土前，施工缝处的混凝土强度不能低于 1.2Mpa,且应剔除表面的浮浆和松动的石子，用气泵将杂物吹净。浇 筑前先浇一层50-lOOnini厚与混凝土成分相同的减石子水泥砂浆，注 意砂浆厚度均匀且控制在初凝前浇筑砂，若混凝土浇筑时间长，为防 止砂浆初凝，在浇筑过程中可再搅拌一次砂浆。(六)防水工程1、施工要求:(1)防水工程必须由防水专业队施工。(2)防水施工人员必须持证上岗。(3)做防水层时基层含水率不得大于9%。(4)防水材料应选购北京市建委认证的材料，产品应有合格证，现 场取样复试合格后才能使用。(5)屋面、厕浴间防水工程施工完后，一定要按规定进行蓄水试验(屋面也可做2h以上淋水试验或中雨后检查)合格后，方可进行下 一道工序。2、防水施工(1)卫生间橡胶沥青防水涂料一布四涂防水施工：1)在施工前将基底清理干净，尤其是阴阳角处、管根处等部位不得 有尖锐杂物存在，基层含水率不得超过9%。2)找平层在转角处要抹成小圆角。泛水坡度应2 2%,不得局部积水。3)与找平层相连接的管件、卫生器具、地漏、排水口等必须安装牢 固，收头圆滑，用密封膏嵌固之后才能进行防水层施工。4)小管必须做套管，先做管根防水，用建筑密封膏封严，再做地面 防水层与管根密封膏搭接一体。四周卷起100 mm高与立墙部分水平 接好。5)在地漏、管道根、阴阳角等易漏水的薄弱部位先铺一布二油做补 强附加处理。6)一布四涂施工时，先在基层上均匀涂刷第一遍涂料，待涂料表干后，铺贴无纺布，接着涂刷第二遍涂料.无纺布的搭接宽度不应小于70mm。第二遍涂料实干24小时后，再涂刷第三遍涂料，表干4小时后，涂 刷第四遍。7）卫生间面积小，光线不足，通风不好，设人工照明和通风设备，各工种交叉作业要配合好，具体施工时要有成品保护措施。
