广东住宅小区地下室基础底板专项方案（桩基 筏板基础）.pdf

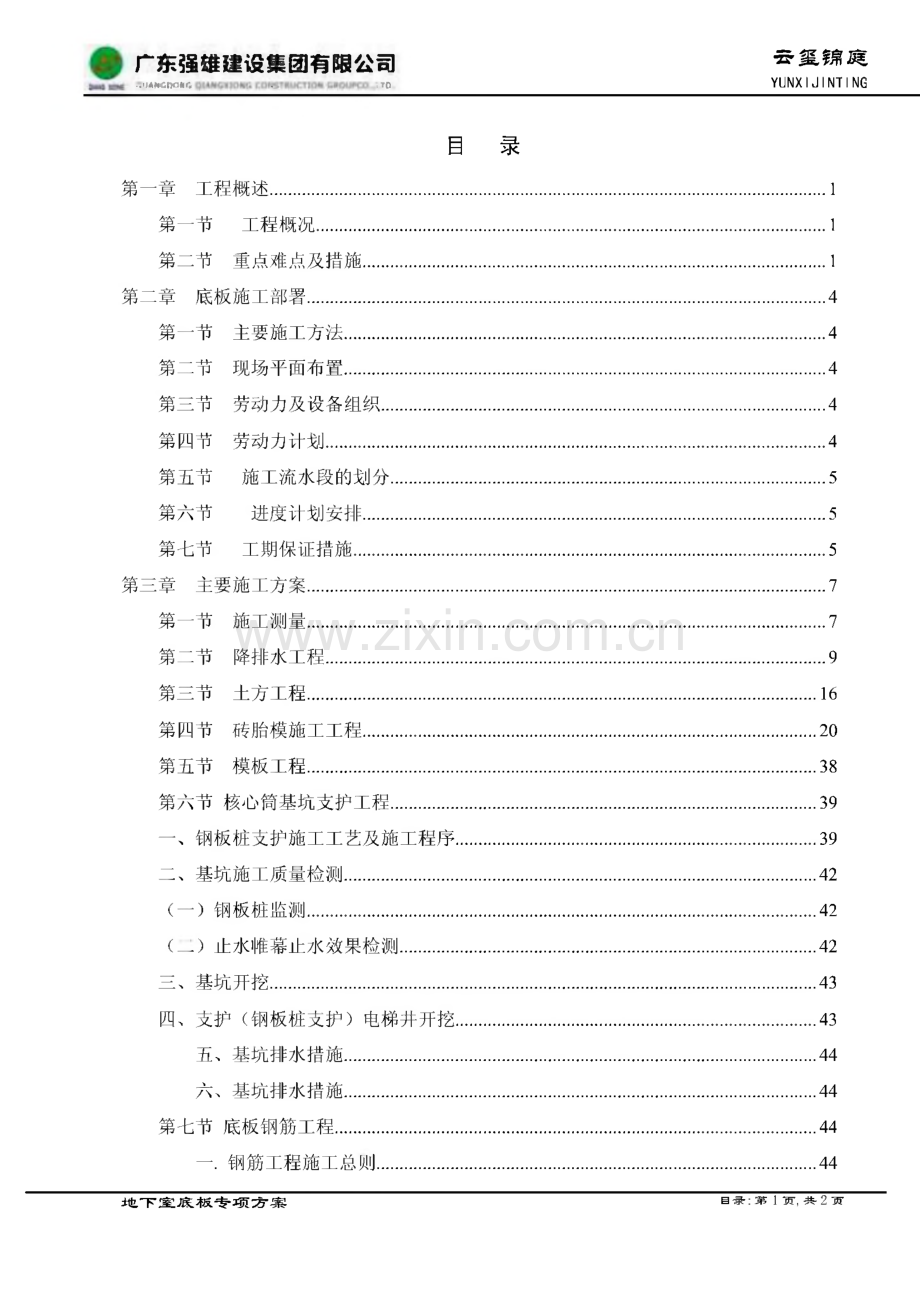

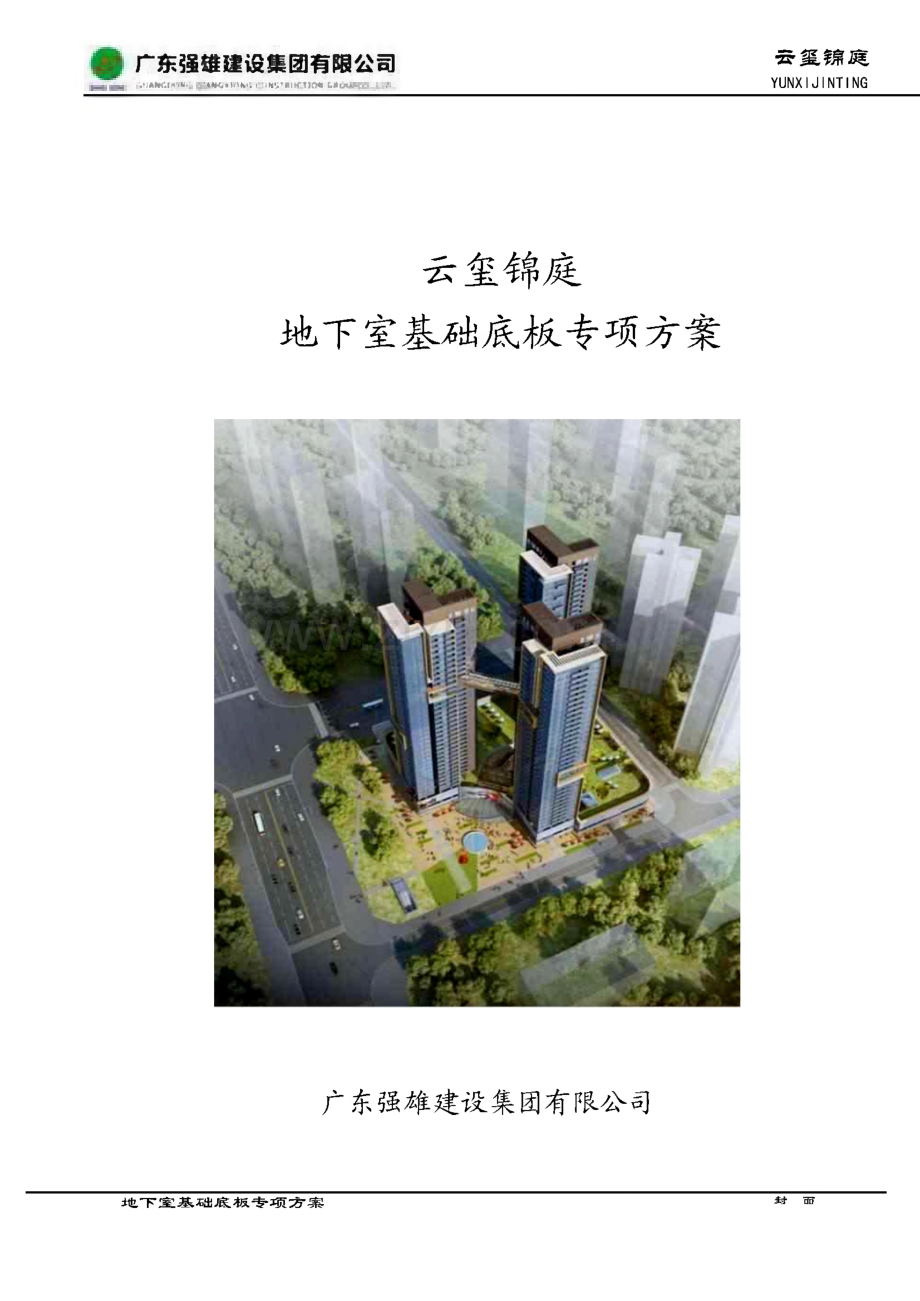

云玺锦庭YUNXIJINTING广东强雄建设集团有限公司GUAMCPONG 0SWKW EEHUCTKW G0OURX1,.ITD云玺锦庭地下室基础底板专项方案广东强雄建设集团有限公司 地下室基础底板专项方案封面广东强雄建设集团有限公司 云笺锦庭QUAMGnONG r ON$TllCT|C*GRDUKXI.JTD YUNX I J I NT I NG目录第一章工程概述.1第一节工程概况.1第二节重点难点及措施.1第二章底板施工部署.4第一节主要施工方法.4第二节现场平面布置.4第三节劳动力及设备组织.4第四节劳动力计划.4第五节施工流水段的划分.5第六节 进度计划安排.5第七节工期保证措施.5第三章主要施工方案.7第一节施工测量.7第二节降排水工程.9第三节土方工程.16第四节 砖胎模施工工程.20第五节模板工程.38第六节核心筒基坑支护工程.39一、钢板桩支护施工工艺及施工程序.39二、基坑施工质量检测.42（一）钢板桩监测.42（_）止水帷幕止水效果检测.42三、基坑开挖.43四、支护（钢板桩支护）电梯井开挖.43五、基坑排水措施.44六、基坑排水措施.44第七节底板钢筋工程.44一.钢筋工程施工总则.44地下室底板专项方案 目录：第1页，共2页I广东强雄建设集团有限公司 云委锦屣YUNXIJI NT ING二、钢筋加工.45三钢筋绑扎.46四成型钢筋的验收.50第八节混凝土工程.50第九节 地下室底板防水工程（按设计会审意见进行施工）.62一、施工准备.62二、防水材料简介.63三、防水材料施工工艺.65（一）JS聚合物水泥防水涂料分析施工工艺.65四、防水节点部位做法.69五、质量保证措施.75第四章 基坑监测控制措施.80一、工程概况.80二、监测方案设计依据.80三、监测技术要求.80四、监测组织.83五、观测频率.84六、工期.84七、安全监测信息化处理及监测流程.84第五章安全保证具体措施.90第一节 安全保证具体措施.90第二节 文明施工措施.91附件相关图表.91地下室底板专项方案目录：第2页，共2页云玺锦庭YUNXIJINTING广东强雄建设集团有限公司3UAM；PONG QIAMql第一章工程概述第一节工程概况本工程为框支剪力墙结构，基础采用桩基+筏板基础底板；混凝土浇筑主要采用混凝土输 送泵，且要求各段混凝土 次浇筑完成。共需混凝土约10200m3。第二节重点难点及措施本工程地下室施工的主要重点、难点及相应的应对措施明细如下:1、重难点分析及相应措施重难点分析采取的应对措施1、钢板支护桩施工阶段钢筋制安施工布置 放在施工场地的空地上，以不影响桩基施工为 准。1、用地红线与基坑2、土方开挖阶段，在靠新湖路侧距基坑边场地狭窄，施工困难2米外做临时钢筋加工场及钢管、模板等材料临边线很近，施工场地非 常狭窄，施工场地的合 理布置和管理是本工程 的重点和难点。时周转场地。3、把施工人员生活区安排在场外，现场仅 设办公室。4、合理制定材料进出场计划，根据计划要 求合理安排材料进场，减少材料在现场的堆放 时间。5、拟在新湖路侧填运输道路1#坡道为砖渣 施工道路（褥渣厚60公分）；在甲岸路侧填运 输道路为20公分碎路面（2#坡道），做为底板 施工运输材料，满足底板施工材料运输的需要。（附件三：临时施工坡道做法剖面图（1#坡道、2#坡道）。地下室底板专项方案 正文：第1页，共100页广东强雄建设集团有限公司 云笺锦庭9IAM91IOWmEucr mghouo YUNXIJINTING基坑稳定 性要求极高，周边环境复 杂，管线保护 要求高1、由于基坑开挖 深，对周围建筑和基坑 稳定性要求高。2、周边环境复杂：拟建场地位于住宅区，周边环境复杂，具有众 多需要保护的管线与建 筑物。3、基坑使用时间 长，基坑支护体系的稳 定性、耐久性要求高，因此施工监测是至关重 要的关节。1、编制科学合理的专项施工方案，严格按 施工流程作业，确保按科学、严格的施工，不 会因施工不当而使基坑破坏。2、加强质量管理，确保施工质量，不会因 桩、内支撑施工质量不合格而破坏。3、加强基坑、周边管线、道路和建筑物的 监测，采取预警制度：及时精确的监控测量。如出现异常，及时预报并通知工程总承包、监 理、设计、业主方等相关人员，以便及时进行 处理。4、制定行之有效的应急预案，如发生险情 时及时按应急预案处理。5、施工前预先对四周管线进行勘测，了解 管线情况，在四周做到不堆载，做好相应的迁 移工作。地下室底 板渗漏施工、大体积混凝土O1、地下室底板面 积大，长度长，后浇带 施工质量不易保证，存 在较大渗水隐患。2、核心筒筏板属 大体积混凝土，易产生 温度裂缝1、施工前编制专项防水施工方案；2、碎自防水：地下室顶板及裙楼屋面佐浇 筑施工期间，为减少施工缝及产生冷缝现象，准备投入车泵配合地泵加快碎浇筑速度；3、每台硅泵确保3个振捣手，加强振捣减 少人为造成的振捣不密实产生渗水；4、严格控制商品佐质量，控制碎塌落度合 理性能，减少粉煤灰用量，后期加强硅养护。5、在地下室施工时适当增加地下室底板的 钢筋网密度防止裂缝的产生，碎中掺用适量杜 拉纤维。由设计核验确定，按设计文件进行施 工。地下室底板专项方案 正文：第2页，共100页广东强雄建设集团有限公司 云笺锦庭9IAM91IOWmEucr mghouo YUNXIJINTING6、防水施工前，施工面均须确保达到防水 材料施工条件的要求7、编制专项大体积硅施工方案。8、底板及裙楼施工时以后浇带为界限分块 施工，每块底板施工配备2台地泵（或增加1 台车泵）进行碎浇筑施工；9、由于电井承台深大，井壁高，建议承台 和井壁分开施工，以止水钢板分隔施工缝，且 电梯井壁浇捣碎时仍须分层浇筑，等下层碎接 近初凝时再浇捣上层，防止胀膜和模板上浮，和拆除钢板主桩的要求。10、浇筑碎时控制好混凝土的配合比和塌 落度；11、施工完后根据计算的温度情况进行覆 盖养护，同时采用自动测温仪器此为深基 坑中的深基 坑，且内支撑 妨碍开挖，土 方外运难1、基坑开挖很深：集水坑底深开挖深度达-14.450、-14.950、-18.950m；电梯井底标 高-17.600 m）,属于超 深基坑。2、内支撑妨碍土方 开挖，土方外运难。砖 胎膜砌筑难。1、外运前主动与交通部门沟通联系，取得 支持，确定出土路线；出土时严格按路线行使；成立交通疏解小组，设专职交通协管员，对来 往车辆进行疏导，保证运土的畅通。2、本工程深基坑采用钢板桩支撑具有受力 简单，可提供方开挖面的优点，本基坑分二次 进行土方开挖，钢板桩打好后进行开挖，满足 土方开挖工程“分层、分段、平衡、限时”的 原则；每层开挖前，都应先挖出应力释放沟，降低开挖深度，减少风险系数。地下室底板专项方案 正文：第3页，共100页广东强雄建设集团有限公司 云委锦庭YUNXIJINTING第二章底板施工部署第一节主要施工方法总工艺流程：土方开挖（挖槽和承台）-一承台和底板垫层-砌筑砖胎膜-基础底板 垫层浇筑承台钢筋绑扎一-基础底板钢筋绑扎一-基础底板模板支设一-混凝土浇筑。（注：垫层做好后穿插4.0厚自粘性聚合物改性沥青防水卷材（满粘），上翻至墙面防水层施工）第二节现场平面布置1、在承台底板施工时在场地布置3台塔吊，满足底板施工部分材料的运输，详见附件一。2、由于现场场地狭窄，底板钢筋加工拟采用场内与场外相结合。场内钢筋在坑边上（靠 新湖路侧）加工，其余钢筋加工在场外工厂场地进行，并采用分区域、分部位进行绑扎分类，按现场需用由专车运入现场，满足工程需要。第三节 劳动力及设备组织本工程平面面积较大，工程量较大，需各种劳动力数量较多。在垫层与底板施工阶段，针 对底板厚度大、一次浇筑量大、现场场地狭窄等特点，并结合底板后浇带的施工设计将底板分 为九段施工的方法，另外根据现场工程具体情况，在满足技术要求条件下，对施工段可做适当 调整，以利于底板加快施工速度。因此在人力、物力上要协调好各方面的关系。底板施工劳动 力及设备需求见表。第四节劳动力计划根据合同文件的有关工期要求，本工程劳动力计划见下表。主要劳动力计划表序号工种施工人数施工内容1泥水工60人砖胎模砌筑、抹灰2模板工45人地下室模板安拆3钢筋工90人钢筋加工、绑扎、套筒连接（包括水泥 垫块和马凳钢筋的制作）4碎工55人混凝土输送管道安拆、混凝土浇筑、施 工缝凿毛、养护、缺陷处理地下室底板专项方案 正文：第4页，共100页云玺锦庭YUNXIJINTING广东强雄建设集团有限公司aUAMCnONG5水电安装工30人穿墙穿板套管制安、避雷焊接、水电管 线预留预埋6焊工8人止水钢板、收口网、分隔网等安装7防水工25人底板防水施工8架子工15人基坑、临边周边安全围护9其它专业分包人员35人土方装运、白蚁防治等专业分包第五节施工流水段的划分本工程地下室基础底板按后浇带分为9个施工流水段详见附件二，底板混凝土浇筑主要采 用车泵+地泵进行施工，且要求各区段混凝土一次连续浇筑完成。第六节 进度计划安排(818919)附件一、地下室施工进度计划表第七节工期保证措施一、组织措施1、劳动力配置在施工前，及时到环保部门办理夜间施工许可证，然后安排各工种合格的劳务分包队伍进 入现场施工，按两班昼夜进行施工来保证对业主承诺的节点工期。2、材料配置1)根据总进度计划和月、周计划详细编制有关资源供应计划；2)为保证工期，混凝土采用商品混凝土，用车泵进行浇筑，从而来加快施工进度，缩短 工期。3、机械配置现场布置3台塔吊，为确保在市电网停电的情况下也能正常施工，在工地配备1台315KVA 的柴油发电机作为应急备用电源。4、资金配备根据施工实际情况编制月进度报表，根据合同条款申请工程款，并将工程款合理分配于人 地下室底板专项方案 正文：第5页，共100页广东强雄建设集团有限公司 云笺锦庭YUNXIJINTING工费、材料费等各方面，使施工能顺序进行。5、后勤保障后勤服务人员要作好生活服务供应工作，重点抓好吃、住两个难题，食堂的饭菜要保证品 种多、味道好，同时开饭时间要随时根据施工进度弹性调整。二、管理措施1、合理组织工程的流水作业，在施工中各个作业区同时组织钢筋、模板、碎三个作业组，按划分的流水段进行流水作业。2、各项施工准备工作尽可能提前，人、机、料等务必限期到位，从而以快促进各项工作 的推进，加快项目实施。3、实行进度计划的有效动态管理控制，编制季、月、周施工计划，适时调整，使周、月、季计划更具有现实性。4、建立现场会、协调会制度，每月召开一次现场会，每周召开一次协调会，加强信息反 馈，及时调整计划，做到以日保周，以周保月，确定各项计划的落实兑现。5、科学管理、合理组织、精心安排。对物质采购，技术措施编制、交底、施工安排、检 查验收等系列工作应做到有条不紊，合理有序。三、技术措施1、将工作面按后浇带划分成若干流水段，根据关键工期线路，合理组织各作业队伍进行 流水施工，最大限度力保节点工期不落后。2、为保证施工现场用电正常，塔吊、泵机、加工场、照明、楼层用电等分别设置独立回 路，确保其中一路电故障，影响其它路电的正常工作。3、设计变更是进度执行中最大干扰因素，项目经理部通过理解图纸与业主意图，进行自 审、会审和与设计院交流，采取主动态度，最大限度地实现事前预控，把影响降到最低。地下室底板专项方案 正文：第6页，共100页广东强雄建设集团有限公司 云委锦庭YUNXIJINTING第三章主要施工方案第一节施工测量施工测量在整个工程施工中占有非常重要的位置，其精度要求高，轴线网点在施工期间必 须能牢固准确地保留至竣工，因此所用仪器和测量方法都要适应结构类型和场地情况，为保证 工序间的相互配合衔接，测量工作应与现场密切配合，了解施工布置和流程，做好各项准备工 作，制定切实可行的与施工同步的测量放线方案，在整个施工阶段和各主要部位做好验线的复 核工作，同时准确地做好测量放线的原始记录。一、施工测量方案本工程建筑物平面尺寸较大，如何保证每栋楼轴线及水平标高的测控精度，是工程施工的 关键。本着对业主负责的态度以及对工程质量控制认真负责的企业精神，项目经理部将为此工 程成立专门的施工测量小组，由质量技术部负责，将有多年施测经验的测量专业工程师担任组 长，并配备多名有丰富测量工作经验的测量专业技术人员，共同进行本工程的施测工作。1、从施工流水的划分，开工次序、进度安排和施工现场布置情况等方面，了解测量放线 的先后次序、时间要求以及测量放线人员的安排。2、根据现场施工总平面与各方面的协调，选好控制点位，防止事后相互干扰，以保证控 制网中主要点位能长期稳定地保留。3、我公司将根据设计要求和施工部署，制定切实可靠的测量放线方案。4、根据场地情况、设计与施工的要求，按照便于全面控制又能长期保留的原则。在每个 建筑物结构外围布设永久性坐标测控网点，以及高程测控点，利用全站仪从城市坐标测量网点 上引测、布设，并进行校核。此部分工作在土方开挖阶段已施工完毕，在下一步施工中应对已 有的测控网点进行校核。5、利用坐标测控网点对整个建筑物控制轴线，高程进行校核，发现问题及时调整，保证 控制轴线及高程的精确度。6、建筑物结构的施工测量从控制轴线引测放线，水平标高从相应的高程控制点引测。7、验线工作：各分项工程在测量放线后，应由测量工程师及专职质检员验线以保证精度、防止错误。8、本工程拟用的测量仪器见下表：地下室底板专项方案 正文：第7页，共100页广东强雄建设集团有限公司 云笺锦庭9IAM91IOWmEucr mghouo YUNXIJINTING其它工具：钢尺、塔尺、线坠、墨水线盒等。二、建筑物的定位放线序号主要仪器名称及型精度数量（台）1全站仪（苏光）2”22水准仪（北光）S26进场后同建设单位、监理公司和设计单位对规划红线、控制点进行交接验收，根据各点的 坐标值、标高值校核其间距、夹角、高差。根据各控制点，测定建筑物各釉线、边界线、墙柱 控制线、标高控制点等。放线后应汇同建设、监理、设计单位对施测的轴线进行复测，验线无 误后才可作为结构控制轴线使用，注意做好记录，办理好签认手续，作为竣工文件存档。验线 允许偏差见下表。验线允许偏差序号长度（L）m允许偏差备注1LW30m5mm230m LW60m10mm360m90m20mm1、主轴线的控制主轴线的控制采用激光经纬仪，进行测量操作。本工程地下室占地面积比较大，因此要建立一个轴线网，控制各主要轴线。主控线确定后，应在其两端延长线上作出定位桩，在定位桩的顶站安装一块10X 10cm的 钢板，钢板下面焊有锚固钩，然后将其埋固于桩身混凝土之中，最后标定点位时，在钢板上钻 一个直径为12mm的小孔，通过中心区一个十字线。小孔周围用红漆画一圆圈，使点位醒目。（2）根据传递点之间进行距离、角度和每个传递点的精度校核，同时规定每个传递补点 每隔一层检查一次垂直度，偏差值左2mm。三、标高传递及控制1、高程控制通过甲方提供的水准点，建立一个水准基点组，此水准基点由若干个水准点组成，并且分 布于建筑物四角部位，根据这四个基准点确定标高。地下室底板专项方案 正文：第8页，共100页广东强雄建设集团有限公司 云委锦庭YUNXIJINTING第二节降排水工程本工程地下室施工期间为雨水期，雨水较多，不利地下室施工。且地下室深度较深，地下 水位高。故而本工程主要做好基坑底地下水的抽排水工作，并将场地四周以及基坑顶的排水沟 形成，确保排水畅通。1、在施工期间需先沿基坑顶外围一周形成环形排水沟（沟底100厚C15混凝土垫层），并定期安排专人清理确保其排水通畅，杜绝地面水流入基坑或（地势较高的）场地内雨水泥浆 流淌到周围市政道路管道。在排水沟中部按30m左右间距设置（240砖墙M5砂浆砌筑的）1.0M X1.0MX1.0M（深）的集水坑（坑底100厚C15混凝土垫层）。2、基坑开挖后，设置排水沟和集井降水措施，应考虑基坑支护要求底板要求与支护桩之 间碎封闭的设计要求，确保基坑安全；集水坑预留设置，。在基坑底周边设300X350mm（深）的通长环行排水明沟；在转角处以及后浇带位置中间，开挖时按渗水情况设置降水井，井深设 置0800X1500 mm（深）的集水坑，坑内积水采用水泵集中抽至坑顶排水沟，经沉淀过滤后 排至市政雨水井内。3、承台、电梯井坑等处积水处理：在每个基坑内避开钢筋密集处，拟设置300X300X 300mm（深）的小集水坑（此集水坑须在该部位垫层浇筑时一并形成）。承台内积水可用小水 泵抽至附近的排水明沟。地下室底板专项方案 正文：第9页，共100页广东强雄建设集团有限公司 云委锦庭YUNXIJINTING4、明沟、集水坑的作法：（1）、明沟、小集水坑底面浇100厚CIO混凝土垫层C15混凝土垫层，侧壁用M5水泥 砂浆砌筑240或180厚灰砂砖墙，内壁抹20厚1：3水泥砂浆。（2）、在基坑拐角及中间适当位置设置的不小于0600（宽）X600（长）X 1500（h深）集水坑作法：每个集水坑采用4 0 18钢筋弯成“U”型（600宽1500高）、再用二0 8钢筋 按200间距将四根“U”型18钢筋呈圆柱状绑扎成型，采用双层密目式安全网将圆柱状 钢筋笼兜底、包外围封闭成“桶”状待用。放置时，在设置位置用挖土机挖一个1.0m见方约 1.8M深的坑，坑底填300厚碎石，将包安全网的“桶”状钢筋笼放入坑内，再将坑内填满碎 石，则积水坑形成。（3）、承台、电梯井坑等处在混凝土浇筑前，将承台内的小集水坑内积水抽干，与地下 室基础同时浇筑混凝土填实。5、为了便于地下室后浇带施工处理及地下室明沟排水,将本工程地下室底板后浇带 每隔15m设置一个比底板低0.5m的500X500mm的积水坑（后浇带侧壁混凝土保护挡墙底留 设200X200mm洞口作“流水槽”）。后浇带补浇筑混凝土前，积水以及后浇带凿毛、清理的 垃圾可通过流水槽及集水坑清理干净；后浇带补浇筑混凝土时，可用废木板将集水坑底侧壁上 的“流水槽”挡住、坑内再填灌约300mm高的碎石。耕井雄图7、基坑坡底的排水沟及作法详见以下附图:地下室底板专项方案 正文：第10页，共100页地下室底板专项方案正文：第11页，共100页云玺.锦庭YUNXIJINTING广东强雄建设集团有限公司I QIMMJnOMG 94MJ1|OHG r nit$TUCT|(W GPOUFCO ATDsf C-8KS地下室底板专项方案正文：第12页，共100页云玺.锦庭YUNXIJINTING广东强雄建设集团有限公司I QIMMJnOMG 94MJ1|OHG r nit$TUCT|(W GPOUFCO ATD4l Aut odesk*产区常住地下室底板专项方案正文：第13页，共100页地下室底板专项方案正文：第14页，共100页地下室底板专项方案正文：第15页，共100页,广东强雄建设集团有限公司 云客锦鹿I MM RIJMg*r nhst i-r niKDC*ROUF8,ITD YUNX I J I NT I NG第三节土方工程本工程基坑内承台土方二次开挖采用放坡开挖的形式，除核心筒位置，基坑内二次开挖 不进行支护。一、土方开挖(-)土方的挖运施工准备1、根据建设单位提供的建筑红线、控制桩、水准点和施工图纸，进行测量放线工作。基 坑开挖范围内的所有轴线桩、水准点都要引出机械施工活动区以外，并设置涂红白漆的钢筋 支架加以保护。2、施工用电和施工照明(1)施工时用橡皮电缆从配电房接出沿围墙敷设，并接至各电箱。(2)根据具体情况在每个开挖现场设多个高56m的照明灯架，每个灯架安装镉灯 2000kW,另外，在各个工作面设碘鸨灯活动灯架12个，供夜间施工照明用。3、施工用水：水源由业主提供，施工前按施工用水平面布置图要求接至各工作点备用。4、根据施工方案和施工图纸确定机械设备和材料的数量，并准备进场。5、办理交通、城建、市政、市容、环卫等有关手续，办理排水工程向市政雨水或污水管 道的排放手续，准备弃土场，以备余土外运。6、为防止现场和道路起尘污染环境，在出口处设置洗车池。(二)挖土施工方法土方开挖采用机械开挖，人工配合。根据现场实际情况及地质报告，本工程土方施工采 取如下方法：基底标高以上200加土方进行大开挖，基底标高以下土方按承台位置，每边考 虑砖胎模厚度后再20cm宽度进行开挖，开挖自然放坡宽度B按H不大于1.5m时取0.75H,H大于1.5m时取H。土方开挖前应定位放线，确定标高，余土开挖近基底时，留至少200mm 厚土层采用人工修平，以免扰动基底土，随着基底的逐步暴露，可分段进行100厚C15素佐 垫层的施工。浇筑前要求定出标高线，以控制基底标高和平整度。地下室底板专项方案 正文：第16页，共100页广东强雄建设集团有限公司QUAMnON；044MGKW GHOUnXI.lTD元雪锦鹿YUNXIJINTING（三）技术组织措施1、质量要求（1）开挖标图：允许偏差+2cm。（2）边线：允许偏差2cm。2、质量保证措施（1）开工前要做好各级技术准备和技术交底工作。施工技术人员（工长）、测量工要熟 悉图纸，掌握现场测量桩及水准点的位置尺寸。（2）施工中要配备专职测量工进行质量控制。要及时复撒灰线，将基坑开挖下口线测放 到坑底。及时控制开挖标高。（3）机械挖土过程中，土建要配备足够的人工。开挖时一般每台挖土机要每班配备45 人，随时配合清坑修坡，将土送至挖土机开挖半径内。这种方法既可一次交成品，确保工程 质量，又可节省劳动力，降低工程成本。二、基坑监测及时掌握基坑边坡的变化和稳定情况，以确保支护系统周边环境的安全。根据本工程具体情况，监测内容主要包括基坑周边水平位移，临近建筑物及道路沉降、地下水位观测。沿基坑周围布置水平位移观察点若干个，对监测结果应及时进行信息反馈，发现异常情况及时通知设计人员、以主、监理等，以便研究对策。三、安全技术组织措施1、开工前要做好各级安全交底工作。根据本工程施工机械多，配合工种多，以及运土路 线复杂等特点，制订安全措施，组织职工贯彻落实并定期开展安全活动。2、挖土出入口要设安全岗，配备专人指挥车辆，汽车司机要遵守交通法规和有关规定。地下室底板专项方案 正文：第17页，共100页广东强雄建设集团有限公司GHOUnXI.lTD元雪锦鹿YUNXIJINTING要按指定路线行驶，按指定地点卸土。3、要遵守本地区、本工地、有关环卫、市容、场容管理的规定。汽车驶出现场前配备专人检查装土情况，关好车槽，拍实车槽内土方，以防途中撒土，影响市容。为防止汽车轮胎 带土污染市容，现场出口设置洗车场，要对轮胎进行冲洗。4、基坑四周要搭设安全防护栏，见下图。工4 M:SCCH水平 当己冗=一遑防护栏大样5、要执行现场施工用电规定，非专业人员禁止动用机电设备，要经常检查供电线路、电箱、机电设备的完好和绝缘情况，供电线路要架空或埋入地下，防止机械碰压。6、电工现场配备的电工必须具有有效操作证书，安装维修、拆除等必须电工完成。7、电气设备的设置、安装、保护、使用、操作必须符合施工现场临时用电安全技术规范的要求JGJ46-2005。8、建好安全检测修拆除制度，记好电工日记，从开工到竣工建好台帐并存档，配电箱、开关箱落实到机构责任人，机械操作人。9、建立安全教育和培训制度，定期进行技术培训，加强电气技术队伍素质。10、保证可靠的接地接零，保护线PE必须采用绿/黄双色线，严格与相线、工作零线相区别，杜绝混用。PE接地体电阻值4Q，重负接地体V10Q,接地电阻值测试贯彻IBN-21011-88标准。11、采用TN-S接零保护系统和两级漏电保护。四、基坑验槽土方开挖至设计标高后，必须经勘察、设计、质检、业主、监理等部门对基坑进行验槽,满足要求方可继续下一道工序的施工。五、土方回填1、回填土应待基础砖胎膜强度达到一定强度后方能施工。地下室底板专项方案 正文：第18页，共100页广东强雄建设集团有限公司GHOUnXI.lTD元雪锦鹿YUNXIJINTING2、承台砖胎膜施工完，并经甲方监理验收后可组织土方回填。3、利用基础开挖出的土方回填，回填前清除填方区中的杂质和软土、淤泥等，回填时 底板、基坑不能有积水。4、回填土含水率控制在最佳范围内，根据实测结果适当处理，回填土过湿时先晒干，过干时，适当加水湿润。5、填土从最低处开始由下向上整个宽度分层夯实，每层夯实厚度不大于30cm,每层均 用振动打夯机夯打三遍，夯迹重叠0.2-0.3m,上下层错缝距离不小于0.2m。11基坑分层回填示意图6、振动式打夯机打夯时，填土先初步平整，打夯机依次夯打，均匀分布，不留间隙，且 当天填土，当天夯实。7、土方回填后按验收规范要求进行回填土。8、考虑本工程施工特点为了满足地下部分天然地基的质量要求，超挖部分每次回填达到土 方回填压实设计系数不小于0.94。（或采用石粉回填夯实）。9、要准备足够的塑料薄膜，在未进行混凝土垫层施工前对已回填夯实的工作面进行保护,防止雨水浸泡。10、夜间回填施工时，应合理安排施工顺序，配备足够的照明设施，防止每层铺填超厚。严禁用汽车将士直接倒入基坑内。11、回填施工时，对标准水准点、轴线控制标记、定位标准桩等，在填运土方时应注意 保护，不得碰撞。回填施工完后，对这些控制点位、标记等应复测检查其标识是否清楚，位 置是否准确。12、回填土分层分段施工，交接处应填成阶梯型，上下层相互搭接，搭接宽度4300mm；分层的厚度应控制在每层不超过300mm。地下室底板专项方案 正文：第19页，共100页广东强雄建设集团有限公司 云客锦鹿I MM su*Ncnoic r nt nniKT)c*boufco,nn YUNX I J I NT I NG13、土方夯实采用机械夯实为主，人工负责机械施工不到的部分。机械夯实和人工夯实 均分层进行，每层夯实43遍；人工夯实要严格做到“夯高过膝，一夯压半夯，夯排三次”。14、土方回填过程中要与防治白蚁工程施工密切配合。15、密实度检测采用灌砂法，压实系数不小于0.94。第四节砖胎模施工工程1.砖胎膜砌筑施工工艺：(1)砖胎模砌筑前，先在垫层面上将砌砖线放出，砖胎模内边线离筏板外边线30mmo砌筑时要求拉直线。(2)电梯井、深集水坑的砖胎模，墙厚240 nlm,采用M5.0砂浆砌筑，每隔2米要砌370 廊厚加强砖垛。(3)电梯井、深集水坑砖胎膜砌筑做法：分级砌筑490 mm、370 mm、240 mm加构造柱、圈梁)，墙体要求垂直。砖模内侧、墙顶面采用20mm厚的湿拌M20抹灰砂浆抹面。(4)砌筑砖胎模的材料采用混凝土实心砖240*115*53(10.0MPao(5)承台大样(二)图1-1、图2-2、图3-3、图44、图5-5(典型代表性)地下室底板专项方案 正文：第20页，共100页广东强雄建设集团有限公司QUAMQnOM r Olt STHUCTKW GHOUKXI.nD元雪锦鹿YUNXIJINTING地下室底板专项方案 正文：第21页，共100页元雪锦鹿YUNXIJINTING广东强雄建设集团有限公司3UAMQPOMG giMCVIOMU r nWWUCTICW GVOUFCOhIYD承台大样（二）图2-2承台大样（二）图3-3地下室底板专项方案 正文：第22页，共100页元雪锦鹿YUNXIJINTING广东强雄建设集团有限公司I M GIMMJnOMG COf lSTHllCTXW mOUM.lTD承台大样（二）图4-4承台大样（二）图5-511.（7）核心筒、深集水坑的砖胎模砌筑深化大样地下室底板专项方案 正文：第23页，共100页广东强雄建设集团有限公司QUAMCnONG COK$yUCTKW GPQUKXI.ITD云变.每庭YUNXIJINTINGn n n地下室底板专项方案正文：第24页，共100页广东强雄建设集团有限公司GUAMGnONG。“叼KING E幅VUCTKW GHOUKX),.ITD云变.每庭YUNXIJINTING2 4 0皿6胎模CT10砖胎模1-1剖面地下室底板专项方案正文：第25页，共100页广东强雄建设集团有限公司GUAMGnONG。“叼KING E幅VUCTKW GHOUKX),.ITD云变.每庭YUNXIJINTINGCT10砖胎模2-2剖面地下室底板专项方案正文：第26页，共100页广东强雄建设集团有限公司GUAMGnONG。“叼KING E幅VUCTKW GHOUKX),.ITD云变.每庭YUNXIJINTING地下室底板专项方案正文：第27页，共100页广东强雄建设集团有限公司GUAMGnONG。“叼KING E幅VUCTKW GHOUKX),.ITD云变.每庭YUNXIJINTING3 7 0 W W Ml ffi 480X300 胸维-10-0:ft10450 x450 答菽帏2004 90双科胎模 !呜2 4 0厚柿船模480X300 圈梁置帏200CT10诺胎模4-4剖面i-5370 I/K Ifi 胎模卜9地下室底板专项方案正文：第28页，共100页广东强雄建设集团有限公司GUAMGnONG。“叼KING E幅VUCTKW GHOUKX),.ITD云变.每庭YUNXIJINTING490X300 圈继一 i:1 04 5 0 x4 5 0 0:46200CT10转胎模5-5剖面卜5地下室底板专项方案正文：第29页，共100页广东强雄建设集团有限公司GUAMCnOMG COf lSVldg GVOUCO.ITD云变.每庭YUNXIJINTINGCT1 1砖胎模平面布置图地下室底板专项方案正文：第30页，共100页广东强雄建设集团有限公司GUAMCnOMG COf lSVldg GVOUCO.ITD云变.每庭YUNXIJINTING地下室底板专项方案正文：第31页，共100页广东强雄建设集团有限公司GUAMGnONG。“叼KING E幅VUCTKW GHOUKX),.ITD云变.每庭YUNXIJINTING3 7 0皿转胎帙2400J80X300Mi：#1 004 5 0 x4 5 0箍於帏2 0C地下室底板专项方案正文：第32页，共100页广东强雄建设集团有限公司GUAMCnOMG COf lSVldg GVOUCO.ITD云变.每庭YUNXIJINTING地下室底板专项方案正文：第33页，共100页广东强雄建设集团有限公司GUAHCnOMG C0MMTKW DUM/TD云变.每庭YUNXIJINTINGC-GCT12核胎模平面布直图 J地下室底板专项方案正文：第34页，共100页广东强雄建设集团有限公司GUAMGnONG。“叼KING E幅VUCTKW GHOUKX),.ITD云变.每庭YUNXIJINTINGCT12一胎模1T剖面e地下室底板专项方案正文：第35页，共100页云变.每庭YUNXIJINTING广东强雄建设集团有限公司auANcnoN*;pnNu crkstiiuctkxi caour co.nn地下室底板专项方案正文：第36页，共100页I:广东强雄建设集团有限公司M M QUANCnONG。“叼K)W COWUCBg QWOUKXI.ITD云变.每庭YUNXIJINTING地下室底板专项方案正文：第37页，共100页广东强雄建设集团有限公司M M QUAMCnOMG OUFCO.皿第五节模板工程一、模板体系选型本工程竖向结构为电梯井、集水井壁，为保证碎工程结构各部位几何尺寸和相对位置的准 确性，模板各部份尺寸必须与设计相符。模板和支模架，必须具有足够的强度、刚度和稳定性。我司将根据每栋建筑的具体情况及施工图纸编制详细周密的模板工程施工方案并在施工前绘 出配制图，标出模板位置、型号和数量。有特殊要求时，应加文字说明，并放出全部或局部大 样，对较复杂的现浇结构应做出样板，配板前，应熟悉施工图，并应根据结构形式、尺寸和佐 浇筑方法进行配制，所有配制图、大样图均经过专业工长，质检员，技术负责人审核后方可施 工。二、模板的组成1、筏板模板（1）主楼外墙底部500mm高导墙模板采用吊模，1.8cm厚胶合板、50X 100mm木龙骨制 作，要求拼缝严密，有足够的强度和刚度。除用对拉螺栓（间距500X500）夹紧外还需设支 撑，加钢筋斜撑与底板钢筋焊接。对拉螺栓上另焊一道止水片，对拉螺栓两侧加20厚40X40 木垫块。地下室外墙厚1/2处，施工缝上加埋止水带一道。从而使接头处达到防水要求。外墙 水平施工缝按设计要求施工，水平施工缝做法详见附图9、图10。电梯井、集水坑模板采用（2）裙楼在底板上口 500mm高墙体模板采用吊模方式支设。墙体外侧支承在砖模上，内38广东强雄建设集团有限公司I BM dUAMGRONG r nK$THUCTIO GWOURXI JTD侧模板通过焊接支撑杆支撑在底板钢筋或地梁钢筋骨架上。由于下部吊模高度较大，模板采用 止水对拉螺栓加固。外墙吊模支设见图10。（3）为保证集水井的抗渗性能，井底、井壁与基础底板一起浇筑。井壁模板采用吊模方 式支设，木方支撑加固，见图11。图11集水井支模示意（三）、模板的拆除1、侧模在碎强度能保证其表面及棱角不因拆模而受损坏即可拆除。2、拆模时，不得用钢棍或铁锤乱击乱撬，以防佐外观及内部受损。3、拆下的模板立即组织人员清理表面。（四）、质量通病的防治措施1、为保证结构尺寸、位置的正确性，支模前要放好模板线。2、木防及对拉螺栓的设置要严格按施工方案执行，不允许随意减小间距，且注意木防要 立放，对拉螺栓用的钢筋要经过检验，合格后才能使用，以免出现涨模现象。3、为了保证木材规格一致,所有背防都要经过加工裁制成统一尺寸以防止模板翘曲不平。4、浇筑碎前，要保证模板内洁净，在硅浇筑过程中要经常检查，如发现变形、松动等情 况，及时修补加固。第六节核心筒基坑支护工程本基坑周边环境比较复杂,根据现场的实际情况,核心筒基坑开挖拟采用钢板桩进行支护。一、钢板桩支护施工工艺及施工程序钢板桩之间采用HW250*250*ll*ll围楝进行连接，围楝与每根钢板桩之间空隙须打入木 39广东强雄建设集团有限公司I M QUARQnONG 9(AMa0NG EE.UCTKW GHOURXI ATD楔抵紧，转角必须设置专用构件。采用直径300X10的钢管进行内支撑。1、钢板桩施工的一般要求(1)钢板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留 有施工作业面。(2)基坑护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板 桩的利用和支撑设置，各周边尺寸尽量符合板桩模数。(3)整个基础施工期间，在挖土、吊运、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。2、钢板桩施工的顺序板桩准备一围楝支架安装一板桩打设一偏差纠正一拔桩。3、板桩的检验、吊装、堆放(1)钢板桩的检验对板桩，一般有材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程 中的困难。外观检验：包括表面缺陷、长度、宽度、厚度、高度、端头矩形比、平直度和锁口形状等 项内容。(2)钢板桩吊运装卸板桩宜采用两点吊。吊运时，每次起吊的板桩根数不宜过多，注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。(3)钢板桩堆放：板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦 而坚固的场地上，并便于运往打桩施工现场。堆放时应注意：堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，垫木间距。一般为3-4米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2米。4、导架的安装在钢板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入精度，防止板桩 的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度的、坚固的导架，亦称“施工围橡”。导架采用单层双面形式，通常由导梁和围楝桩等组成，围橡桩的间距一般为2.53.5米，双面围楝之间的间距不宜过大，一般略比板桩墙厚度大815mm。40广东强雄建设集团有限公司I M QUAMnONG r OWWUCTKW G0O4JKXI,.ITD安装导架
