SAGEM-FMX12设备单板及设备安装介绍.ppt

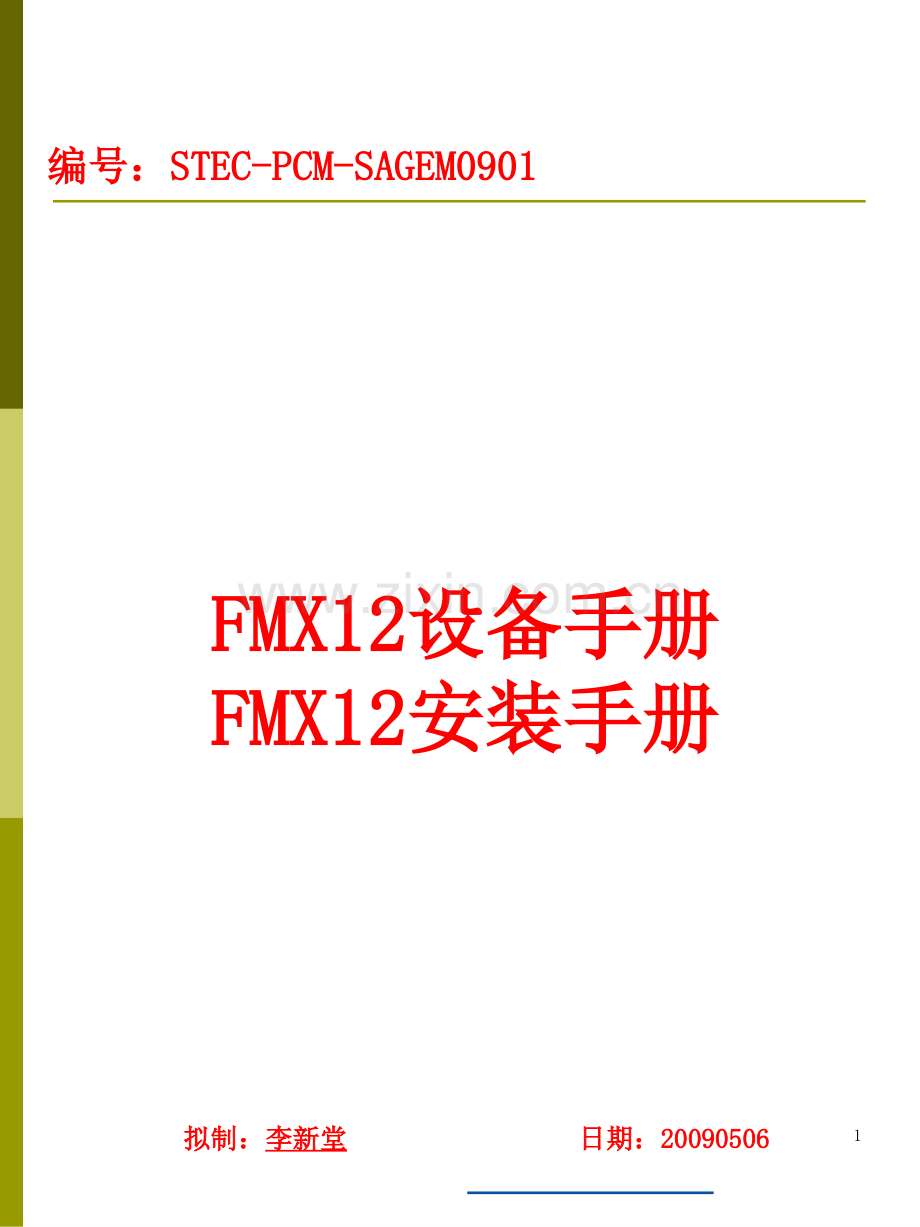

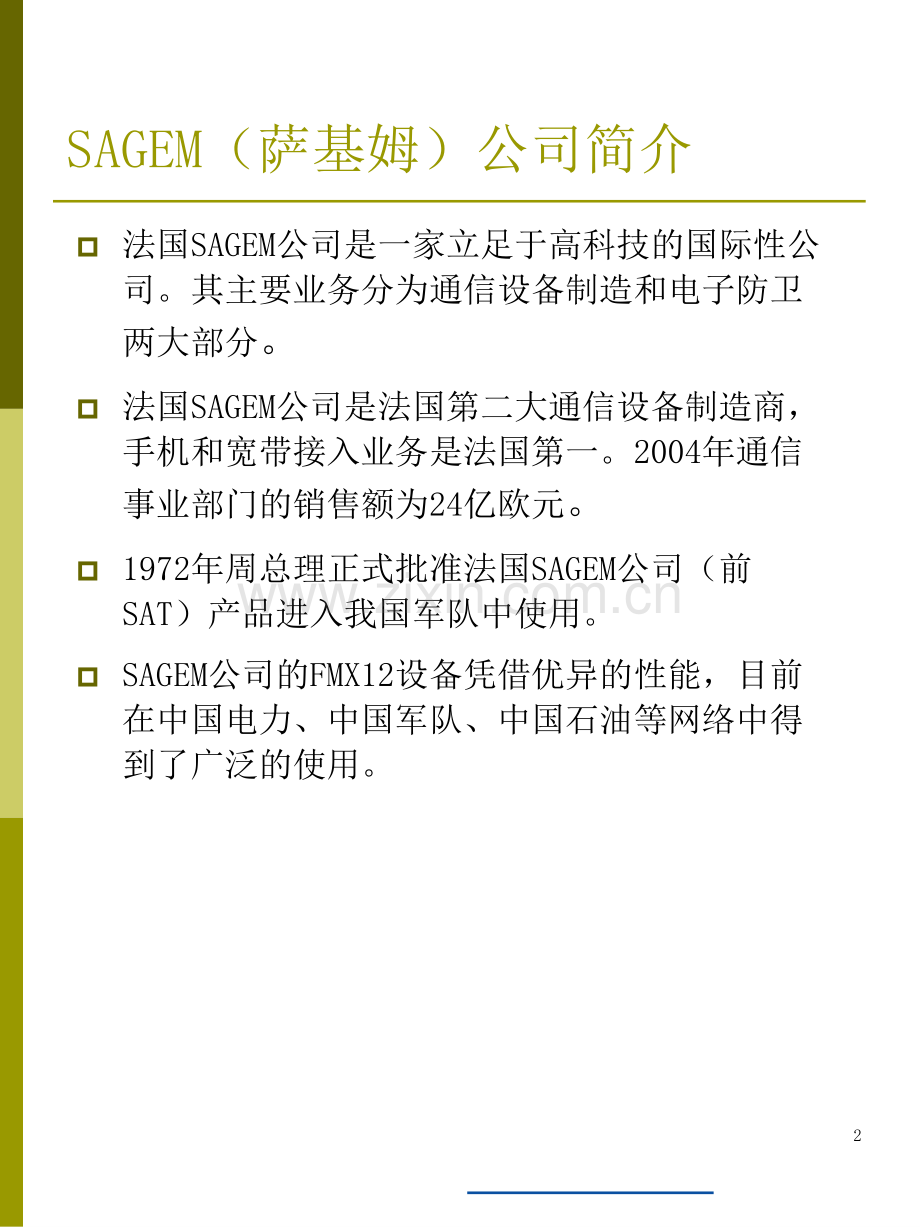

FMX12FMX12设备手册设备手册FMX12FMX12安装手册安装手册编号：编号：S STEC-PCM-SAGEM0901TEC-PCM-SAGEM0901 拟制：拟制：李新堂李新堂 日期：日期：20090506 20090506 1p法国SAGEM公司是一家立足于高科技的国际性公司。其主要业务分为通信设备制造和电子防卫两大部分。p法国SAGEM公司是法国第二大通信设备制造商，手机和宽带接入业务是法国第一。2004年通信事业部门的销售额为24亿欧元。p1972年周总理正式批准法国SAGEM公司（前SAT）产品进入我国军队中使用。pSAGEM公司的FMX12设备凭借优异的性能，目前在中国电力、中国军队、中国石油等网络中得到了广泛的使用。SAGEM（萨基姆）公司简介2 第一部分设备手册第一部分设备手册 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 系统应用系统应用 主要特点主要特点 设备参数设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统应用简介网络管理系统应用简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题第二部分安装手册第二部分安装手册 设备安装概述设备安装概述 电源及地线连接电源及地线连接 业务接口连接业务接口连接 辅助接口连接辅助接口连接 单设备加电调试单设备加电调试学习目标3 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 系统应用系统应用 主要特点主要特点 设备参数设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统简介网络管理系统简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题设备手册：学习目标4PCM原理简介p传统接入网的缺陷：传统接入网的缺陷：n接入距离短，一般5公里以内；n数据传输速度太慢；n线路成本昂贵；n缺乏管理维护手段。接入网接入网交交接接箱箱分分线线盒盒主干层主干层配线层配线层引入层引入层交换机交换机用户用户驻地网驻地网5PCM原理简介p现代接入网使用光纤接入，p扩展了传输距离，p增大了数据带宽，p提供了功能强大的管理维护系统，p降低了整个网络的运营成本。6PCM原理简介语音信号语音信号语音信号语音信号011 100 011 011 001 100011 100 011 011 001 100 PCM PCM 输出输出输出输出3 34 43 33 31 14 4011011100100011011011011001001100100 PCM PCM 脉冲脉冲脉冲脉冲 （有量化误差）（有量化误差）（有量化误差）（有量化误差）3.23.23.93.92.82.83.43.41.21.24.24.2 PAM PAM 脉冲脉冲脉冲脉冲抽抽样样量量化化编编码码9PCM原理简介00112216163131时间片时间片时间片时间片125us=32125us=32时隙时隙时隙时隙=2.048 Mbps=2.048 Mbps帧同步帧同步信令信令30 路话音数据路话音数据(PCM数据数据)+2路控制路控制用户话路用户话路用户话路用户话路pG.703 2M接口信号格式，如下图所示。10 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 系统应用系统应用 主要特点主要特点 设备参数设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统简介网络管理系统简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题设备手册：学习目标11FMX设备简介 全数字化传输以及高级智能应用的需求，使得数全数字化传输以及高级智能应用的需求，使得数字交叉连接设备成为现代传输网的必要组成部分。现字交叉连接设备成为现代传输网的必要组成部分。现代数字交叉连接设备必须支持下列业务的交叉连接以代数字交叉连接设备必须支持下列业务的交叉连接以及插入分出功能，支持的业务包括：及插入分出功能，支持的业务包括：电话以及音频通道业务；电话以及音频通道业务；低、中、高速的数据业务；低、中、高速的数据业务；2048kbs2048kbs的的PCMPCM通道业务；通道业务；ISDNISDN接入业务。接入业务。FMXFMX设备是一个基于设备是一个基于64K64K或或N*64KN*64K的数字交叉连接的数字交叉连接以及复接设备。其提供种类齐全的标准业务接口，适以及复接设备。其提供种类齐全的标准业务接口，适用于专网以及公网的接入服务。通过灵活的模块化配用于专网以及公网的接入服务。通过灵活的模块化配置，置，FMXFMX可以非常容易的通过网管软件更改网络配置。可以非常容易的通过网管软件更改网络配置。FMX12FMX12设备以丰富的业务接口、优异的稳定性以设备以丰富的业务接口、优异的稳定性以及简单的维护操作方式，获得广大用户的一致肯定。及简单的维护操作方式，获得广大用户的一致肯定。目前已经在华北电网、东北电网、华东电网，以及南目前已经在华北电网、东北电网、华东电网，以及南方电网获得广泛应用。方电网获得广泛应用。12FMX设备简介FMX 12FMX 1213FMX设备简介14FMX设备简介客户客户接入网接入网网络中心网络中心（光）（光）2Mb/s2Mb/s铜缆铜缆/无线无线/光纤光纤本地接入，本地接入，X.25，FR等等各种接口各种接口15 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 系统应用系统应用 主要特点主要特点 设备参数设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统简介网络管理系统简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题设备手册：学习目标16系统应用17系统应用-话路整合功能SDN97SDN97SDN97SDN971*E1E1（10ch）E1（10ch）ACBD10ch3*E119传输网络传输网络通道：通道：FXO、FXS系统应用-行政电话行政电话行政交换机Z接口接口行政电话行政电话Z接接口口Z接接口口Z接接口口20传输网络传输网络通道：通道：FXO、FXS系统应用-调度电话调度电话调度交换机调度电话调度电话Z接口接口Z接接口口Z接接口口Z接接口口21系统应用-热线电话HIGHWAY通道：通道：FXS交通指挥中心交通指挥中心Z接接口口Z接接口口22传输网络传输网络传输通道：传输通道：V.24、V.35、E&M、10Base-T系统应用-远动数据直流测量远动终端控制中心交流采样远动终端配电网自动化系统远方终端 远动服务器23传输网络传输网络传输通道：传输通道：V.24、G.703、E&M系统应用-继电保护 继电保护设备 继电保护设备 继电保护设备 中心局端设备 24传输网络传输网络通道：通道：FXO、4xE&M 系统应用-交换机连网汇接中心PABXPABXPABX25传输网络传输网络通道：通道：2B+D系统应用-ISDN业务数字话机ISDN可视终端ISDN可视终端交换机U接口接口26基站控制器基站控制器U接口接口1U接接口口8C S C S U接口接口5-8U接口接口1-4传输网传输网络络系统应用-ISDN业务27系统应用-会议电视V.35V.35V.35V.35CODECCODECCODECMCU传输网络传输网络通道：通道：V.35/10Base-T10Base-T28系统应用-视频传输监控中监控中心心通道：通道：V.35/10Base-T10Base-T 29WAN连连接接系统应用-以太网专线通道：通道：10Base-T传输速率：传输速率：Nx64kb/s30WAN连连接接设备手册：系统应用-局域网互联V.35V.35V.35V.35传输通道：传输通道：V.35/10Base-T10Base-T31系统应用-互联网接入通道：通道：10Base-T传输网络传输网络WWWWWW32SWITCHATM/IPMAN64xFXOE1E116xV.35 8x10Base-T8xFXS2xV.351x10BasE-T局端局端DXC用户用户端端8xFXS2xV.351x10BasE-T8xFXS2xV.351x10BasE-T系统应用-末端接入方案特大企业、企业群、特大企业、企业群、SME、智能大厦、智能大厦传输网络传输网络33 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 系统应用系统应用 主要特点主要特点 产品系列及设备参数产品系列及设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统简介网络管理系统简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题设备手册：学习目标34设备主要特点p具有丰富的用户业务接口具有丰富的用户业务接口p组网灵活组网灵活p操作维护简单操作维护简单p同步时钟源丰富同步时钟源丰富p具有极高的可靠性具有极高的可靠性p具有强大的交叉连接能力具有强大的交叉连接能力 35p具有丰富的用户业务接口具有丰富的用户业务接口FMX支持广泛的用支持广泛的用户业务户业务接口，包括：接口，包括：2084 Kb/s HDB3 G.703接口，2线或4线音频和E&M信令接口，64Kb/s G.703同向接口，2线用户接口或交换接口，V.24/V.28 接口，V.24/V.11(V.10)、V.35、X.24/V.11，10/100Base T以太网接口，2B+D接口设备主要特点可连接以下类型的设备：可连接以下类型的设备：调制解调器，模拟与数字专用自动小交换机，ISDN基群速率专用自动小交换机，网络控制中心，数据传输终端，静止或全动态视频传输系统，数据多路复用设备，视频会议系统，ISDN NT1（使用2B1Q编码），用户数据传输单元（网络终端单元），有线或无绳电话机，主计算机36p具有灵活的组网特性具有灵活的组网特性 线型网络 树型网络 点对点网络 星型网络 网格网络设备主要特点37p 操作维护简便操作维护简便FMX提供完整的维护操作功能，操作简单使用灵活性。提供本地维护LCT与综合的网络管理软件，提供网络维护操作能力，在中心网管就可以容易的实现对全网设备的操作和维护：设备的在线管理，告警及事件的在线处理，业务的在线调配等。设备主要特点38p 支持丰富的同步时钟源支持丰富的同步时钟源FMX支持下列同步定时源：外部同步输入。内部振荡器。从2048Kb/s支路或复接信号中提取的时钟。从2B1Q卡上的U接口提取的时钟。同步功能可实现11备份。FMX 设备支持一个主同步源和最多两个备用同步源。设备主要特点39p 具有极高的可靠性具有极高的可靠性为了实现系统的高可靠性，提供了以下措施:配置数据的备份，业务接口本地和远端环回测试，根据ITU-T G.704和G.706建议所规定的CRC-4程序对2Mb/s线路性能进行监控，2Mb/s电路的1+1保护，交叉矩阵的1+1保护，电源变换器的1+1保护主要主要特点40p 强大的交叉连接能力强大的交叉连接能力完善的业务交叉类型，支持交叉连接（Cross-connect）功能。支持插入分出复用（Multiplexed）功能。支持时隙的保护配置。支持时隙的广播业务。最大可以提供26个2M业务的全交叉能力，充分满足用户节点需求。设备主要特点41 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 主要特点主要特点 系统应用系统应用 设备参数设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统简介网络管理系统简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题设备手册：学习目标42设备参数：结构FMX12:-48 V 1+1冗余供电冗余供电，-1个控制卡（个控制卡（GIE），-2个交叉卡（个交叉卡（COB）可做可做1+1备份，备份，-12 个通用接口插槽用于放置各种接口。个通用接口插槽用于放置各种接口。物理尺寸：物理尺寸：420mm（高）高）438mm（宽）宽）270mm（深）深）单子架（含板卡）重约单子架（含板卡）重约22Kg。FMX 12FMX 1243设备参数：结构420mm270 mm438 mm1:电电源源变换变换器器(PSU)15:管理接口控制卡管理接口控制卡(GIE)2:电电源源变换变换器器(选选配件配件)16:交叉交叉连连接同步卡接同步卡(COB)3-14:设备设备接口卡接口卡 17:交叉交叉连连接同步卡接同步卡(选选配件配件)1 2 3 4 5 6 7 8 9 101112 1314151617 12个个标标准通用准通用业务业务插槽插槽接线区44设备参数：功耗p设备工作电压-48V，电压范围-40V-70V。p电源板转换效率=77%。p电源板功耗=整设备功耗的30%。p主要板卡的静态功耗：nGIE-S 1.7WnCOB 3.5Wn3 64 I 0.5WnA2S 2WnV24/V281.6Wn4VAS1WnV24/V112.6Wn6PAFC1.1WnSUBSCRp振铃时每接口3Wp占用时每接口0.7Wp空闲时每接口0.6WnEXCHAN121.4WnETH5W45设备参数：环境要求p环境要求p符合ETS 300 019 1.3 class 3-1标准p正常工作：n环境温度：0C to+55C n相对湿度：5%to 85%p保存要求n相对湿度5%时，-8C to+60C n相对湿度100%时，-30C to+27C p电磁辐射符合ETS 300 386-1标准。46 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 系统应用系统应用 主要特点主要特点 设备参数设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统简介网络管理系统简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题设备手册：学习目标47槽位说明48槽位说明p如上图所示，每个FMX12设备从设备前面看，分成两部分：板卡安装区以及线缆安装区；p板卡安装区共有17个槽位；p第1、第2槽位为电源板插槽；p第314槽为业务板插槽，业务板插槽兼容所有的业务板卡；p第15槽为GIE板插槽；p第16、第17槽位为COB板插槽，配置一块COB时一般配置在第16槽位。49接口说明pFMX12设备的所有线缆全部通过设备前面的出线区接出；p每个业务插槽（3-14）都在出线区对应3个DB26的接线插座；p电源线以及告警输出线，通过J1的DB25插座接出；p综合网管接线通过J129接出；pP1接口通过J129接口接出，P2接口通过J122接口接出；pLCT网管接口通过GIE面板上面的J1接口接出。50设备手册：学习目标 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 系统应用系统应用 主要特点主要特点 产品系列及设备参数产品系列及设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统简介网络管理系统简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题51模块说明FMX12设备的板卡分为两类：公共模块以及业务接口模块。公共模块是系统运行的基本板卡，包括：pGIE：系统管理板pCOB：核心业务处理板pCNVR：电源板。业务接口模块提供各种具体的业务接口，包括：pA2S card、3J64 card、pV.24/V.11(V.10)card、p4V.24/V.28、p4VAScard、p6PAFC card、pSUBSCR card、pEXCHAN card、pEXCH12 card、p2W2B1Q card、pBBTxRx card、pConference card、pIADB card、pADPCM card、p还有ATM STM-1，4E1 ATM，ADSL等接口卡52GIE（O&M Management and Interface card）：管理接口卡）：管理接口卡完成的功能：完成的功能：p处理、转换LCT(or RMS)与FMX之间的管理数据p包含数据库p控制COB模块的保护倒换p监控和维护的管理接口p网管接口（RMS 和LCT）p注册和存储系统参数p告警和状态数据的管理p产生和存储事件记录p使用2个同步V.11 接口：P1/P2，供RMS 的连接 pGIE卡插在机架的第15槽pGIE板硬件版本有2个：GIE-P以及GIE-S，GIE-P已经停产，右图是GIE-S的面板示图。公共模块-GIE53使用注意事项：pGIE-S前端面板有四个指示灯、三个拨动开关、一个调试接口以及一个终端LCT接口。p面板指示灯按照从上往下的顺序：n第一个指示灯为严重告警指示；n第二个指示灯为次要告警指示；n第三个灯为网管以太网接口状态指示灯，冲突指示；n第四个灯为网管以太网接口状态指示灯，数据接收指示。p三个拨动开关按照从上往下的顺序：n第一个开关为主要告警上传确认开关；n第二个开关为次要告警上传确认开关；n第三个开关为LCT连接端口选择，选择“Local”时，LCT连接GIE面板J1接口，日常应用需要选择“Local”。pGIE-P板的LCT接口为面板上靠近底端的DB25接口；GIE-S板的LCT接口为面板上靠近底端的RJ45接口。pGIE板支持热插拔支持热插拔，可以带电更换；注意，不同版本之间更换时遵循高版本兼容低版本原则，不可以使用低版本的板卡带电替换高版本的板卡。pGIE单元的ES电池跳线(GIE-P板的E402位置，GIE-S板的J810位置）设置:n当连接块设置在HS位置（出厂默认）时，电池处于断开状态，存储器对业务配置不进行保存。当连接块设置在ES位置时，电池对存储器供电，系统断电后，所做业务配置不受影响。正常使用时设置在ES，备件板卡一般设置在HS位置。pGIE单元的其他跳线设置:nGIE-P的E206位置，固定跳接在“23”位置。nGIE-S的J600与J200位置，固定跳接在“23”位置。p在使用及存储过程中，特别注意，不要将在使用及存储过程中，特别注意，不要将GIEGIE板上电池的金属表板上电池的金属表面与金属导体碰触，以免导致电源泄漏，数据丢失。面与金属导体碰触，以免导致电源泄漏，数据丢失。公共模块-GIE54公共模块-COBCOBCOB（ConnectionConnection、Timing Circuit Timing Circuit and Synchronization Cardand Synchronization Card）：交叉连）：交叉连接同步卡接同步卡完成的功能：完成的功能：n业务交叉连接n系统时钟同步，定时电路n系统时钟输出，接口卡的时钟传送nNX4 kbit/s 的EOCn帧中继的EOCnCOB 卡插在16和17槽位 nCOB板支持1+1保护55公共模块-COB使用注意事项：pCOB前面板共有5个指示灯，依次为工作状态、工作主/备状态、主用时钟、备用时钟、内部时钟。p“ES”：COB板正常运行时ES灯常亮；p“Activ”：配置两个COB板时，当前工作的COB板常亮，备用的COB板灭；p同步灯“Norm”：当前时钟源为配置的第一时钟源；p同步灯“Stdby”：当前时钟源为第二时钟源；p同步灯“Int”：当前时钟源为内部时钟。p如果三个时钟指示灯都不亮，表示当前时钟在设备内被配置为强制模式；p只配置1块COB时，配置在第16插槽；pCOB 板支持热插拔支持热插拔，可以带电更换备用备用板卡，对于主用板卡可以先切换为备用状态，然后更换。56公共模块-电源板 CNVR ：电源转换模块：电源转换模块 完成的功能：n为FMX12接入-48V直流电，输入电压容限：-40V-70Vn支持1+1保护n输出功率：p+5V/11A，p-5V/2A，p+53V/0.8A，p-53V/1.6A nCNVR卡插在1和2槽位p面板指示灯状态：n电源板卡有告警时指示灯亮，n设备加电后，电源板上面板开关设置在“OFF”时，指示灯也会亮，n正常工作时灭。57业务接口种类：业务接口种类：A2S card：提供14路2M接口，支持2M接口保护 3J64 card：3路64Kbit/s G.703同向接口卡(支持/不支持信令)V.24/V.11(V.10)card：3路nx64Kbit/s V.35数据接口4V.24/V.28 port card：4路V.24同步/异步数据接口卡4VAScard：4路V.24异步数据接口卡6PAFC card：6路可编程E&M音频信道卡(2 or 4 wire)SUBSCR card：6路2线话音信道用户接口卡（FXS，带计费功能）EXCHAN card：6路2线话音信道局端接口卡（FXO，带计费功能）EXCH12 cardEXCH12 card：12路2线话音信道局端接口卡（FXO）ETH cardETH card:1路以太网IP接口卡业务接口模块58业务接口模块-A2Sp业务类型：n2M（E1）业务p每个A2S板提供4路HDB3编码的2M接口；p2M接口兼容ITU-T G.703、G.704、G.706、G.823标准；p接口速率2048kbps50PPM，p接口线路衰减容余：=6 dB；p接口阻抗，支持120欧平衡模式或75欧非平衡模式，通过拨码开关以及网管设置可以选择工作模式，一般设置为75欧非平衡模式；p时钟抖动符合ITU-T G.823标准；p环回功能符合ITU-T X.150标准；p支持单速率和nx64kbit/s 速率的连接；p在线传输质量的检查功能；p提供2M接口的1+1保护。59业务接口模块-A2S使用注意事项：p面板上两个指示灯分别为告警（Fail）指示灯和维护（Mntce）指示灯；p“Fail”灯：板卡或端口有告警时，告警指示灯亮；p“Mntce”灯：当端口配置有软件环回或板卡自检时，维护指示灯亮黄色。pA2S板在使用时，特别注意接口阻抗的设置，在板卡放置元器件的一面，标注有接口阻抗的配置方法。pA2S板支持热插拔功能。p支持在线软件环回功能。60业务接口模块-A2S61业务接口模块-A2S62业务接口模块-V24/V11p业务类型：nV.24/V.11-V.10,兼容V.35；nX.24/V.11 数据接口p每个板卡提供三个标准的DCE接口。p接口速率：n48kbps、56kbps、nx64kbps；n其中速率为48kbps、56Kbps时按照V.110标准调整到64kbps进行传输。pV.11接口阻抗为120欧，容限为10%。p环回功能符合ITU-T X.150标准；p板卡支持热插拔功能；pX.24/V.11模式时n电路使用：G,T,R,C,I,S,Bn电参数满足：V.11pV.24/V.11 operation(V.10)模式时n电路使用：102,102a,102b,103,104,105,106,107,108,109,114,115,140,141,142n电参数满足：pV.11:103,104,113,114,115pV.10:106,107,108,140,141,142pV.10 or V.11:105,109(使用CT选择使用其中的一个)63业务接口模块-V24/V11p面板上四个指示灯分别为：n告警（Fail）指示灯：板卡或端口有告警时亮；n维护（Mntce）指示灯：板卡自检或接口配置有环回时亮；n测试（Test）指示灯：配置有线路侧的环回时亮；n环回（Loop）指示灯：配置有设备侧的环回、线路侧的环回、或远端环回时亮。p面板上有3个拨动开关，用来选择：n选择哪个接口：J1/J2/J3：pJ1：接口1；pJ2：接口2；pJ3：接口3。n“那种环回类型”pEqpt：设备侧环回；pLine：线路侧环回；pExtn：远端环回，控制远端设备向本端环回。n“是否环回”pNorm：正常工作，无环回；pLoop：设置环回。64业务接口模块-V24/V28p业务类型：nV24/V28同步或异步数据业务。p每个板卡提供4个标准DCE类型的接口；p接口规程符合V24标准；p接口电气特性符合V28标准；p同步模式时：n速率支持 1200,2400,4800,9600,19200,38400,48000,56000,64000n时钟支持内部时钟。p异步模式时：n速率支持 600,1200,2400,4800,9600,19200,38400 bpsn支持数据位7/8bit，支持偶偶校验或无校验，停止位支持1/2bit。p复用标准支持V.110。p环回功能符合ITU-T X.150标准；p板卡支持热插拔功能；p板卡上有3个指示灯：n告警（Fail）指示灯：板卡或端口有告警时亮；n测试（Test）指示灯：配置有线路侧的环回或者控制远端设备向本端环回时亮；n环回（Loop）指示灯：配置有设备侧的环回、线路侧的环回、或由远端设备控制的本端设备侧的环回时亮。65业务接口模块-4VASp业务类型：nV24/V28异步数据业务。p每个板卡有4个标准DCE类型的接口；p接口规程符合V24标准；p接口电气特性符合V28标准的异步模式；p环回功能符合ITU-T X.150标准；p板卡支持热插拔功能；p异步传输模式：n 速率支持 300,600,1200,2400,4800,9600,19200,38400bps；n支持数据位7/8bit，支持偶/奇校验或无校验，停止位支持1/2bit。p板卡上有3个指示灯：n告警（Fail）指示灯：板卡或端口有告警时亮；n测试（Test）指示灯：配置有线路侧的环回或者控制远端设备向本端环回时亮；n环回（Loop）指示灯：配置有设备侧的环回、线路侧的环回、或由远端设备控制的本端设备侧的环回时亮。66业务接口模块-6PAFCp支持业务类型n4线音频业务n2线音频业务p每个板卡提供6个独立的音频接口；p每个接口2线/4线可设置；p每个接口提供2路E&M信令；p接口缺省信令状态可设置；p两个指示灯：n告警（Fail）指示灯：板卡或端口有告警时亮；n维护（Mntce）指示灯：板卡自检或接口配置有环回时亮。p板卡支持热插拔功能；p接口为4线模式时的工作参数：n符合ITU-T G.712、G.714标准；n信号带宽：3003400Hz；n输入/输出接口阻抗：600欧（800Hz频点）；n输入/输出接口类型：平衡线n发送TX（input）方向电平：p输入信号额定电平 -14dB，p电平调节范围（步进0.5dB)：-0.5 dBr to-16 dBr；n接收RX（output）方向电平：p输出信号额定电平+4dB，p电平调节范围（步进0.5dB)：+7.0 dBr to-8.5 dBr。67业务接口模块-6PAFCp接口为2线模式时的工作参数：n符合ITU-T G.713、G.715标准；n信号带宽：300-3400Hz；n输入/输出接口阻抗：600欧（800Hz频点）；n输入/输出接口类型：平衡线n发送TX（input）方向电平：p输入信号额定电平-13dB，p电平调节范围（步进0.5dB)：-2.5 dBr to-13 dBr；n接收RX（output）方向电平：p输出信号额定电平-4dB，p调节范围（步进0.5dB)：-2.0 dBr to-17.5 dBr。p接口环回功能符合ITU-T X.150标准；p接口负载容限n+3.14 0.2 dBm0p接口保护，符合CSE规格 I 31-24p信令接口，每个接口支持两路E信号以及两路M信号，分别对应信令的a、b位。pE信号线通过一个47欧的电阻,通过光偶连接到地；pM信号线通过一个5.1K电阻连接一个-48V横流源,通过光偶控制是否连接到地.68业务接口模块-SUBSCRp支持业务类型：nFXS语音业务p每个板卡提供6个FXS类型的接口；p接口符合ITU-T Q.522标准；p线路电压：-48V；p接口阻抗特性：600欧或者复合阻抗（Zref接口）；p环路电阻：600欧；p铃流频率铃流频率:50Hz:50Hz 2 Hz；p接口语音编码n符合G.711 A律；n信号带宽:3003400Hz；n编码周期3.9us(=(1s/8K)/32ts)；n负载容限+3.14 dBmo；p接口信令编码：2-bit用户信令编码；p传输电平：n发送TX（input）方向电平调节（步进0.5dB)p缺省标准设置：0dBr；p调节范围：0 dBr to-5 dBrn接收RX（output）方向电平调节（步进0.5dB)p缺省标准设置：-7dBr；p调节范围：-2 dBr to-7.5 dBrp接口环回功能符合ITU-T X.150标准；p板卡支持热插拔功能；p接口支持远端延伸和热线两种工作模式。69业务接口模块-SUBSCRp远端延伸模式下：n计量频率：12kHz；n线路极性：p正常情况下：A线为负极、B线为正极；p反转时：A、B线极性互换。n信号音（忙音）p频率：440Hzp电平：-11 2 dBm0p通/断时间：500 50 ms/500 50 msp热线模式下：n信号音（忙音及回铃音）p频率：440Hzp电平：-11 2 dBm0p占用忙音（通/断）：500 50 ms/500 50 msp回铃音（通/断）：1500 150 ms/3500 350 msp同一个接口并接话机时，建议不大于3部；p板卡上有4个指示灯：n告警（Fail）指示灯：板卡或端口有告警时亮；n维护（Mntce）指示灯：板卡自检或接口配置有环回时亮；n占用（Busy）指示灯：当板卡内有端口被占用时，占用灯亮。n电源（Power）指示灯：当板卡被正确配置后，电源指示灯长亮。70业务接口模块-EXCH12 p业务类型：FXO语音业务。p每个板卡提供12路FXO类型语音接口；p接口符合ITU-T Q.522标准；p接口阻抗特性：600欧或者复合阻抗（Zref接口）；p环路电阻：1100欧；p输入铃流参数要求：输入铃流参数要求：n频率频率:2550Hz:2550Hz 5Hz；nRMS电压（50Hz时）：40 to 90 V；n铃流最小持续时间：200ms；p接口语音编码n符合G.711 A律；n信号带宽:300to3400Hz；n编码周期3.9us(=(1s/8K)/32ts)；n负载容限+3.14 dBmo；p接口信令编码：2-bit用户信令编码；p传输电平：n发送TX（input）方向电平调节（步进0.5dB)p缺省标准设置：-3dBr；p调节范围：-2dBr to-7.5 dBrn接收RX（output）方向电平调节（步进0.5dB)p缺省标准设置：-4dBr；p调节范围：0dBr to 5 dBrp接口环回功能符合ITU-T X.150标准；p板卡支持热插拔功能。p板卡上有3个指示灯：n告警（Fail）指示灯：板卡或端口有告警时亮；n维护（Mntce）指示灯：板卡自检或接口配置有环回时亮；n占用（Busy）指示灯：当板卡内有端口被占用时，占用灯亮。71业务接口模块-3 64Ip支持业务类型：64k的G.703标准接口；p每个板卡提供3个同向64K接口；n每个接口包含2对数据线以及2对信令线；p接口速率：n数据速率64kbps，n信令速率64kbps；p接口类型：120欧平衡线；p输入容限：0to3dB；p时钟抖动：符合ITU-T G.823标准；p接口标准：符合ITU-T G.703 标准p信令接口：n信号编码：NRZnTX接口：信号兼容TTL电平，对地有保护；nRX接口通过光耦耦合，最大电流20mA。p接口环回功能符合ITU-T X.150标准；p板卡支持热插拔功能。72业务接口模块-3 64Ip每个接口状态及设置：n一个拨动开关；n4个指示灯。p拨动开关设置接口的3种工作模式：nBcl_L：本端向线路侧环回；nNorm：接口正常工作；nBcl_L：本端设备侧环回。p每个接口四个指示灯：nAlm:输入信号告警，无信号；nDef：通道告警；nBcl：拨动开关设置环回时，亮；nBcl_Dist：通过网管从远端设置环回时亮。73业务接口模块-ETHp支持业务类型：n10/100Base T以太网业务。p每个板卡提供一路10/100Base T自适应以太网业务。p每个机框最多可以配置4块ETH板卡。pETH板支持基于IP层的静态路由。p网管配置接口：n一个V.24/V.28串行接口；n一个10/100Base T自适应以太网接口。p网管配置软件使用超级终端超级终端。p业务接口，LAN（局域网）接口类型：n一个10/100Base T自适应以太网接口。p业务接口，WAN（广域网）接口类型：n4个G.703信道化E1接口，速率可以是N*64Kbps(N=131)。n每两个ETH板之间只能有一个广域接口连接。n每个E1接口最大可以配置为8个N*64K的广域接口。p特征：静态路由功能；p典型应用：以太网互连。74业务接口模块-ETHpETH板如由图所示。pE1（1-4）4个指示灯，指示4个E1接口及WAN通道的状态：n灭：表示本接口没有定义WAN通道；n快闪：表示本接口中，至少一个通道有故障；n慢闪：通道正常，但是业务LINK没有UP；n常亮：接口通道运行正常。p业务以太网接口状态灯：nETH_Rx灯：正常时亮绿色；nETH_Col灯：亮黄色表示接口有冲突。pETH_MNGT：管理以太网接口。pPwr：电源指示灯。pV24/v28_MNGT：串行管理接口。75 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 主要特点主要特点 系统应用系统应用 设备参数设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统简介网络管理系统简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题设备手册：学习目标76GIEFMX(local)CT(local)网络管理-LCT维护网管每个每个FMX12FMX12设备提供一个设备提供一个LCTLCT维护维护接口：接口：p接口标准V.24/v.28；p工作模式异步；p接口模式DCE；p接口速率9600bit/s；p接口数据8bit，无效验，无流控。LCT管理设备时的3种连接方式：p本地直连；p通过MODEM连接远端设备；p通过帧中继连接远端设备。本地直连：pLCT网管，使用串口连接线，直接连接到设备GIE板（GIE前面板的“local”本地维护接口）。77网络管理-LCT维护网管MODEMMODEMGIE-PFMX(local)CT(local)通过MODEM连接远端设备：pLCT网管可以使用MODEM连接远端设备，设备侧MODE使用网管连接线连接在设备出线区，J108 接口。通过帧中继连接远端设备：pLCT网管可以使用帧中继协议，通过FMX12设备网络连接远端设备。如右图所示。78网络管理-综合网管RMS连接 pFMX12设备提供综合网管功能。pRMS-Remote Management System。p综合网管的连接接口在设备出线区的J129插座。p网管软件为IONOSADMn网关设备GIE板版本：GIE-S4.4a（或以上）。n网管接口类型：10/100/1000M 自适应以太网接口。n5.1版本网管。p网管特点：n图形化的操作界面，操作使用简单；n标准的ORACLE数据库，数据处理功能强大；n告警及事件记录详细，分析功能强大；n支持多用户操作；n功能丰富的用户管理模式，安全性高；n支持子网划分功能；n网络状态实时显示；n网络数据自动备份；n采用客户端/服务器模式，使用灵活；n使用标准的以太网接口连接，连接简单可靠。79网络管理-综合网管RMS连接80网络管理-综合网管RMS连接p通过P1P2连接的设备设置为网关（gateway）类型，其他设备设置为非网关（nogateway）类型。网关与非网关之间设置帧中继通道。81 PCMPCM原理简介原理简介 FMXFMX设备简介设备简介 系统应用系统应用 主要特点主要特点 设备参数设备参数 槽位及接口说明槽位及接口说明 模块说明模块说明 FMXFMX网络管理系统简介网络管理系统简介 FMX12FMX12中存在的版本兼容问题中存在的版本兼容问题设备手册：学习目标82FMX12中存在的版本兼容问题V.24/v.28业务板共两类板卡：板卡面板标示（或网管识别）为：4VAS；板卡面板标示（或网管识别）为：V.24/V.28板；V.24板之间互通性n所有的4VAS可以互通；n所有的V.24/v.28可以互通；n4VAS
