CCM摄像头模组的介绍0330专题培训课件.ppt

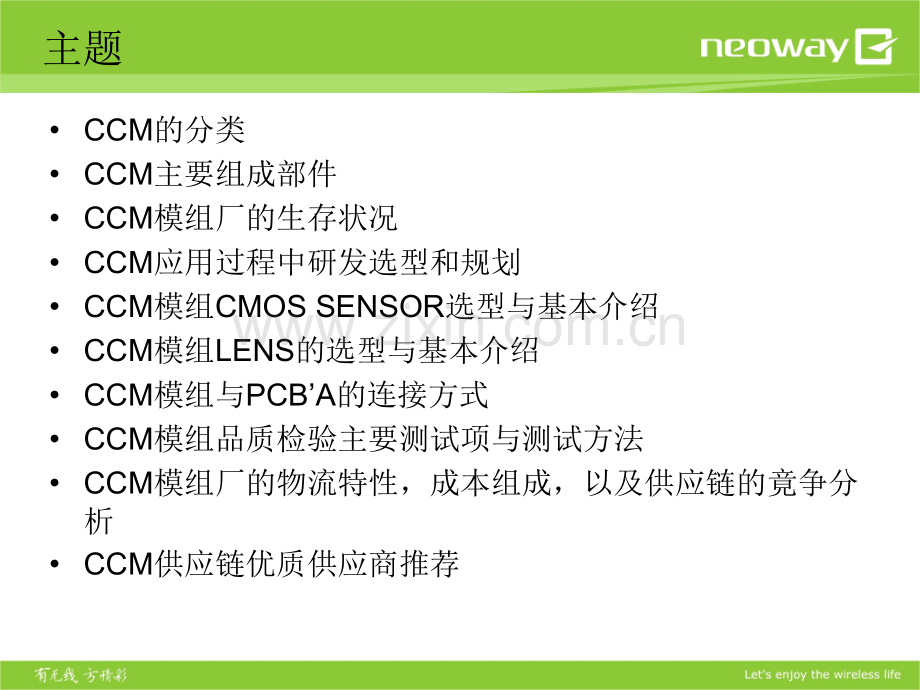

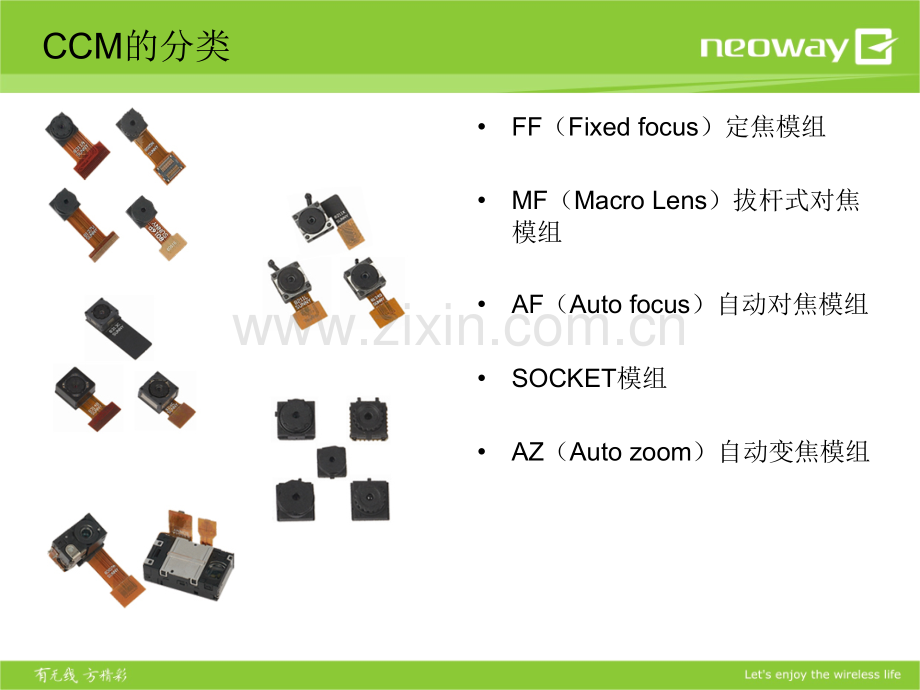

主题CCM的分类CCM主要组成部件CCM模组厂的生存状况CCM应用过程中研发选型和规划CCM模组CMOSSENSOR选型与基本介绍CCM模组LENS的选型与基本介绍CCM模组与PCBA的连接方式CCM模组品质检验主要测试项与测试方法CCM模组厂的物流特性，成本组成，以及供应链的竟争分析CCM供应链优质供应商推荐CCM的分类FF（Fixedfocus）定焦模组MF（MacroLens）拔杆式对焦模组AF（Autofocus）自动对焦模组SOCKET模组AZ（Autozoom）自动变焦模组定焦CCM的主要组成部件感光芯片/CMOSSENSOR镜头/LENS、镜头底座FPC/PCB电容可选部件：连接器、闪光灯CMOSSENSOR选型按像素划分500万像素，300万像素，QXGA，2048x1536200万像素，UXGA,1600 x1200130万像素，SXGA，1280 x102480万像素，XGA，1024x76850万像素，SVGA，800 x60030万像素，VGA，640 x48010万像素，CIF，352x288SIF/QVGA，320 x240QCIF，176x144QSIF/QQVGA，160 x120CMOSSENSOR选型SENSOR可分为两类：CCD（chargecoupledevice)电荷耦合器件CMOS（complementarymetaloxidesemiconductor)互补金属氧化物半导体CCD的优点是灵敏度高、噪音小、信噪比大，但生产工艺复杂、成本高、功耗高CMOS的优点是集成度高、功耗低（不到CCD的1/3），但是噪音大，灵敏度低、成本低。CMOSSENSOR选型10万像素NON010PC21SILICONFILE，1/11”,360 x240,CIFOV6680OV,1/9”,360 x240,CIF30万像素OV7675OV,1/10”,640 x480,VGAGC0307R格科威,1/7”,640 x480,VGABF3603比亚迪1/6”,640 x480,VGA130万像素OV9665OV,1/5.5”,1280 x1024,SXGAS5K6AAFX03三星,1/6”,1280 x1024,SXGA200万像素OV2655OV,1/4”,1600 x1200,UXGAMT9D113EB3STCASMicron,1/5”,1600 x1200,UXGA300万OV3640OV,1/4”,2048x1536,QXGACCM生产制程工艺分类:CSP、COBLENS的选型与基本介绍一般定焦CCM上采用的镜头(LENS)内部结构是有几片透镜组成，镜片有塑胶透镜（PLASTIC)和玻璃透镜(GLASS)之分，对光线通透性要求较高的高分辩率的LENS在镜片上有镀膜处理。LENS的选型与CMOSSENSOR的分辩率与感光尺寸相关联。例如：OV7670是1/6英寸的SENSOR，所搭配的镜头也必须是1/6的；底座（holder）是否偏心，由SENSOR的光学中心决定的LENS的成像高度（TTL值）决定了模组的结构尺寸总高度。LENS的选型与供应商概述10万/30万像素的LENS长光-产品主要集中在低产像素兴邦-在低端产品线品质保证不错，兴邦的高端像素的产品品质有待改善130万/200万像素的LENS舜宇、大立、凤凰舜宇的LENS品质还可以但一致性相比大立稍差一点300万以上大立、久禾、三星等国际知名的LENS工厂CCM模组与PCBA的连接方式金手指焊接成本低，员工焊接时要求焊接质量可靠，操作难度大，这种方式在山寨手机比较常见。插接成本相对弱高一点，操作比较稳定可靠缺点是在PCB上的占用面积较大SOCKET连接器这种连接方式是成本最高的，优点是在PCB上占用的空间小。缺点是很大用户在生产大批量装配时连接的稳定性不好，装配的不良率比其它的连接方式高。在集成度要求高的品牌手机的采用比较多。24PIN的板对板的板对板连接器连接器建议为首选方式建议为首选方式成本相对弱高一点（综合成本插接方式相差无几），操作比较稳定可靠，在PCB上的占用面积比插接方式稍小，目前采用这种方式的客户比较多。24PIN的板对板连接器6*6经典尺寸推荐24PIN的板对板连接器8*8经典尺寸推荐CCM模组品质检验主要测试项与方法摄像头测试，分成三大块外形结构测试重要尺寸：长/宽/高等，根据不同的FPC外形会有不同的要求；结合力：底座与FPC连接的剥离强度和剪切强度；FPC耐弯折；镜头扭力；外形洁度、整洁度、残胶；机械震动后测试镜头内部的灰尘；光学效果测试CARD板测试，主要测试光学果，测试项目：白平衡、焦距、清晰度、色差、失真、畸变用白板测试：暗角、脏点、坏点电性能测试利用专业的CMOSSENSOR测试工具DTUSB20-V90测试板，测试：工作电流、待机漏电电流、开断路、图像测试。CCMCARD板测试光学效果测试测试环境及工具：标准光源测试台、CARD测试板、色板、白板、电脑、度信DTUSB20-V90测试板、测试工装夹具测试项目：焦距、清晰度、色差、失真、畸变、白平衡、暗角、脏点CCM色板测试CMOSSENSOR电性能测试度信DTUSB20-V90测试板测试板介绍：http:/ you！
