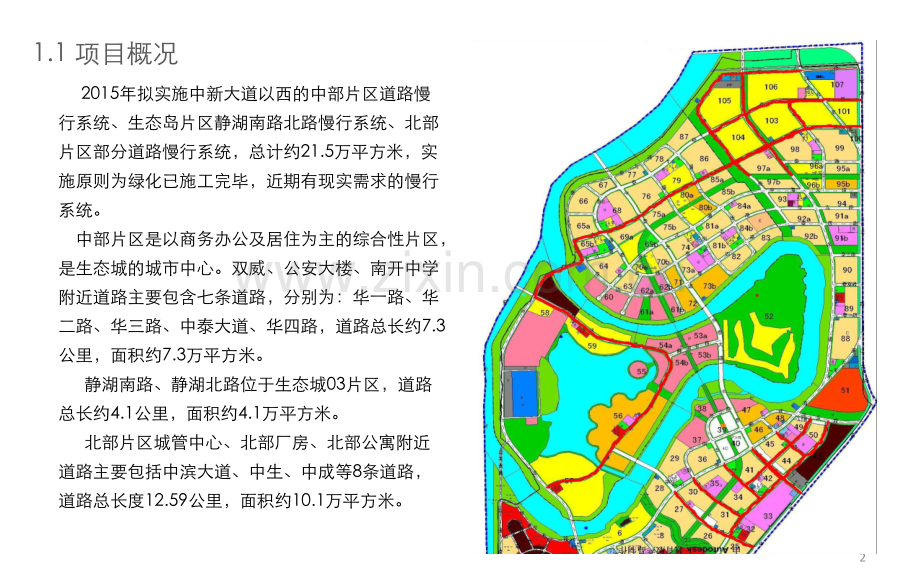

生态城慢行系统铺装汇报1.1 项目概况 2015年拟实施中新大道以西的中部片区道路慢行系统、生态岛片区静湖南路北路慢行系统、北部片区部分道路慢行系统，总计约21.5万平方米，实施原则为绿化已施工完毕，近期有现实需求的慢行系统。中部片区是以商务办公及居住为主的综合性片区，是生态城的城市中心。双威、公安大楼、南开中学附近道路主要包含七条道路，分别为：华一路、华二路、华三路、中泰大道、华四路，道路总长约7.3公里，面积约7.3万平方米。静湖南路、静湖北路位于生态城03片区，道路总长约4.1公里，面积约4.1万平方米。北部片区城管中心、北部厂房、北部公寓附近道路主要包括中滨大道、中生、中成等8条道路，道路总长度12.59公里，面积约10.1万平方米。22方案设计2.1 风格定位2.2 起步区方案回顾2.3 设计方案比较2.4 细节处理3材质材质：非机动车道为红色高承载混凝土；人行道为页岩砖。原则原则：铺装样式简洁大气，不设过于繁琐复杂的装饰图案，完善无障碍设计。协调协调：与绿化景观相互结合、相互衬托，营造丰富、立体的步行空间。设计延续起步区的慢行系统方案的总体思路，在材质基本保持一致，结合片区内商务办公及居住等建筑风格，体现出简约大方、时尚舒适的整体风格，以彰显档次。2.1 风格定位4图图1 1 和风路（中天和畅）东侧图图2 2 和风路（中天和畅）西侧、中天大道（和风和畅）、和畅路（中津和风）、和畅F路段、中生大道（中天中宾）图图3 3 和风路（和畅和韵）西侧、和风路（和韵中新）两侧、和惠路、和定路、和意路、和韵路图图4 4 道路转角2.2起步区方案回顾起步区慢行系统方案布置：非机动车道为红色沥青混凝土；人行道为页岩砖；道路转弯处为彩色压印地坪。图1图2图3图4问题：1、彩色压印地坪易开裂、掉色，且雪天易滑倒。2、页岩砖与沥青混凝土之间无材质分隔，导致局部边缘不整齐。5人行铺装：115*230*50页岩砖盲道:230*230*50*2黄色页岩砖非机动车道：红色高承载混凝土侧石：花岗岩侧石机非隔离带缘石：花岗岩缘石300020002.3 设计方案6侧石：花岗岩侧石1、慢行系统铺装延续起步区“3+2”模式。即3米的页岩砖加2米的高承载彩色混凝土；道路转角部位采用高承载彩色混凝土等，结合绿化街角公园方案进行多样化的铺装设计。2、人行道采用页岩砖，颜色主要采用红色、黄色、咖啡色、灰色等。3、2米宽非机动车道采用8cm厚红色混凝土。4、盲道采用黄色（或灰色）混凝土砖，宽度为46cm，盲道规定宽度为0.3m0.6m。5、非机动车道与人行道分割部位拟采用页岩砖、不锈钢条、石汀步、石材等。6、慢行系统两侧采用花岗岩侧石，铺装完成后外露10cm。运用“仿生学”手法。由于水域和邻水的特点；把抽象的物体具象化，3米花砖中采用波浪、水纹的线形图案来表现。分割处用石汀步分割。3米宽页岩砖+2米彩色混凝土湖水、海洋波浪、水纹线形图案方案设计一：方案设计一：生态自然生态自然 临水优雅临水优雅7效果效果图8根据和谐、自然的特点；3米花砖中采用树叶的图案来表现休闲、怡然的情趣。方案设计二：方案设计二：休闲宜居休闲宜居 活泼自然活泼自然 912方案设计方案设计二：效果图二：效果图1 南开中学是一个具有悠久历史的学校，整体铺装也是选择古朴大方的浅灰色砖材和石材，砖材采用错缝排布，两侧有黄色装饰带。校园铺装风格整洁内敛。中天大道、中泰大道的铺装可借鉴该风格。11方案设计三：方案设计三：庄重内敛庄重内敛 古朴大方古朴大方南开中学老校址考察12页岩砖+高承载混凝土方案设计方案设计三：效果图三：效果图3效果效果图13方案设计方案设计三：效果图三：效果图414方案设计方案设计三：效果图三：效果图515方案设计方案设计三：效果图三：效果图616方案对比方案对比：原中生大道、起步区方案：原中生大道、起步区方案原中生大道、起步区方案铺装简洁大方，样式新颖，经过几年的使用效果比较后，值得借鉴。2.4 细节处理3米宽人行道与2米宽非机动车道的分隔带处理混凝土与页岩砖结合处，容易在交界处产生参差不齐，破损现象，效果不佳。10cm宽花岗岩缘石设计效果图推荐方案推荐方案1 1：17 2.4 细节处理方案2：5mm宽不锈钢板设计效果图18 2.4 细节处理方案3：石汀步设计效果图19 2.4 细节处理方案4：鹅卵石设计效果图22 2.4 细节处理道路转角铺装：方案1、转角材质为红色高承载混凝土21 2.4 细节处理道路转角铺装：方案2、转角材质为高承载混凝土22 2.4 细节处理道路转角铺装：方案3、转角材质为露骨料混凝土与鹅卵石搭配的形式23 2.4 细节处理道路转角铺装：方案4、转角材质为鹅卵石或石材拼装形式2427 2.4 细节处理道路转角铺装：方案5、转角材质为鹅卵石或彩色混凝土拼装形式 2.4 细节处理井盖设计：推荐采用不锈钢隐形井盖名称名称价格（元）价格（元）材质材质特点特点不锈钢隐形井盖9001200不锈钢有档次、造价高镀锌隐形井盖500700镀锌铸铁易腐蚀、生锈复合树脂井盖8501200不饱和聚酯（SMC）等化工原料，辅以钢筋加强筋新型材料、无再生利用价值、防盗、不延年规格：1m*1m材质比选：不锈钢隐形井盖复合树脂隐形井盖26 2.4 细节处理车挡设计：方案一：石材车档样式2727 2.4 细节处理车挡设计：推荐方案二推荐方案二可拆卸式不锈钢材质车挡28 为便于环保公司利用清扫车、清洗车对慢行系统的清洁，慢行系统的车档设置为可拆卸式。2.4 细节处理车挡设计：花钵式车挡293铺装材料比选30材料材料造价造价元元/平米平米装饰性装饰性安全性安全性生态环保性生态环保性舒适性舒适性耐久性耐久性彩色沥青彩色沥青3cm3cm中粒式中粒式+5cm+5cm彩彩色细粒式面层色细粒式面层190色彩艳丽、，常用颜色为红、绿、灰好不易积水，提高防滑性能一般好面层骨料颗粒、细微的高差，给行走者足部带来不同的着力点，不易产生疲劳。具有很强的行走舒适性好由于整板受力，容易将集中可在转化为均布荷载，结构耐久性好彩色混凝土彩色混凝土4cm4cm普通普通+4cm+4cm彩色彩色150色彩艳丽、，常用颜色为红、绿、黄不易积水，提高防滑性能一般较好较好砖材砖材生态砂砖生态砂砖 230颜色丰富规格较大好具有透水性不易积水，提高防滑性能好透水率较好，可补充地下水，缓解了城市热岛效应好块材拼装地面接缝多，行走舒适性差一般单块强度较优，由于砂浆强度有限，块材铺装不易将集中荷载转化为均布荷载，道路容易破损。页岩砖页岩砖90150颜色多为黄、红、棕、灰等规格多为矩形砖好可透水，传统混凝土砖的替代品，相对具有环保性石材石材80200较好好一般一般一般新型新型材料材料MMAMMA彩色沥彩色沥青面层青面层+8cm+8cm普通混凝土普通混凝土210色彩艳丽，颜色多变绚丽，可制作多种图案好不易积水，提高防滑性能一般好好推荐材料：页岩砖、高承载彩色混凝土铺装材料比选31汇报完毕，谢谢大家！汇报完毕，谢谢汇报完毕，谢谢！此课件下载可自行编辑修改，仅供参考！此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢感谢您的支持，我们努力做得更好！谢谢
