滑道法深水模袋混凝土护坡施工质量缺陷分析及措施.pdf

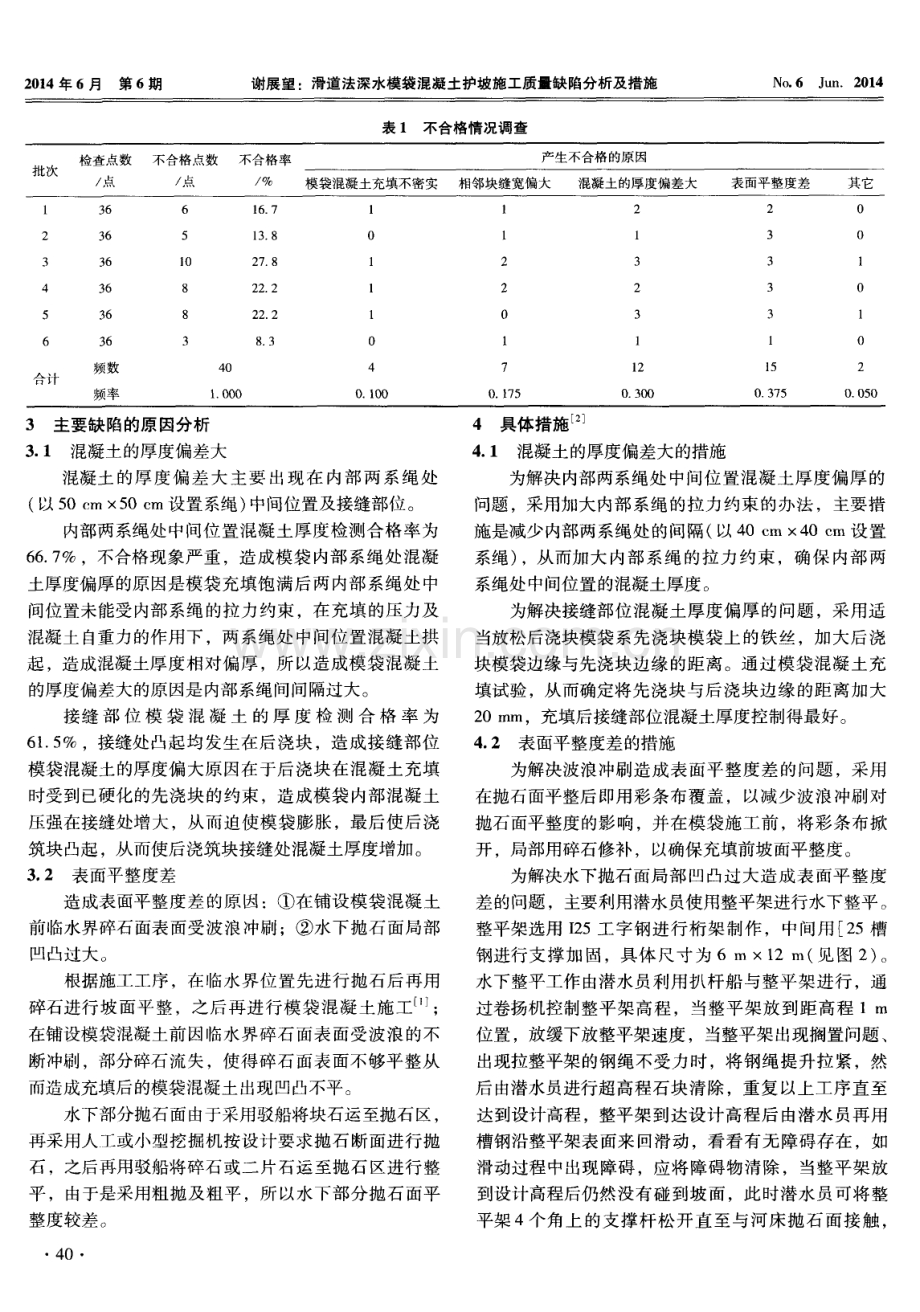

第 6期 2 0 1 4年 6月 广东水利水 电 GUANGD0NG WATER RES OURCES AND HYDR0P0W ER N 6 J u n 2 O 1 4 滑道法深水模袋混凝土护坡施工质量缺陷分析及措施 谢展 望 ( 广东水电二局股份有限公司，广东 广州 5 1 1 3 4 0 ) 摘要：针对本工程滑道法深水模袭混凝土施工质量缺陷原因进行分析，从而进一步确认影响深水模袋混凝土质量的因 素，并根据相关因素制定对策 ，以提高滑道法深水模袋混凝土的质量，使施工质量达到相关方要求，也为以后的施工提 供经验借鉴 。 关键 词 ：滑道 法；深水模 袋混凝土 ；质量缺 陷；分析及措施 中图分类号 ：T V 5 4 4 文献标志码 ：B 文章编号 ：1 0 0 8 0 1 1 2 ( 2 0 1 4 ) 0 6 0 0 3 9 0 3 1 工 程概 况 牛触隆水库加 固达标工程位于陆丰市北部 ，距离 陆丰市区 2 5 k m，与陆河县的河 口镇 毗邻 ；水库溢流 道属螺河流域左岸支流 ，水库溢流道左右岸加 固堤 防 共长 4 2 8 0 m。 水库溢流道左岸桩号为 1+2 4 01+6 3 0 、右岸桩 号为 1 +1 6 01+ 7 5 0迎水面护岸采用模袋混凝土 ，混 凝土强度等级为 C 2 0 ，护岸面积约为 2 1 万 m ，纵向 总长度为9 8 0 m，横向顺岸坡向河中延伸覆盖，自高 程为 1 0 0的平 台至 一1 0 0一一1 1 4 0 m的河 床位置。 施工期多年平均枯水位 0 6 40 6 8 m，即水下施工最 深处约为 1 2 0 8 m。模袋混凝土下部护坡面采用抛石 垫平 ，铺土工反滤布为 2 1 万 m 。模袋混凝土坡底用 抛石护脚 ，坡顶平台、锚槽采用砌浆砌石。由于本工 程模袋混凝土大部分是在水下铺设 ，根据实际本段采 用滑道法工艺进行水下模袋混凝土施工 ，具体 断面见 图 1 。 图1 模袋混凝土断面( 单位 ：高程 m；长度 m m) 2施工质量缺 陷 在右岸桩号为 1 +2 4 01 + 3 0 0对滑道法工艺进行 了工艺试验施工 ，经过现场按 6批次对试验段模袋 混 凝土进行 了抽样 检查。共 抽检 2 1 6个点 ，其 中 1 7 6个 点合格 ，合格率为 8 1 5 ，4 0个点不合格 ，不合格率 为 1 8 5 ，从抽检结果发现质量缺陷包括模袋混凝土 充填不密实、相邻块缝宽偏大、混凝土的厚度偏差大 、 抛石面表面平整度差、其它等 ，其 中混凝土的厚度偏 差大频数达到 1 2次 、频率为 3 7 5 ，表面平整度差 频数达到 1 5次、频率为 3 7 5 ( 见表 1 ) ，故滑道法深 水模袋混凝土护坡施工质量主要缺陷为混凝土的厚度 偏差大 、抛石面表面平整度差。 收稿 日期 ：2 0 1 4 0 3 2 8 ；修回 日期 ：2 0 1 4一o 4 2 5 作者简介：谢展望( 1 9 7 9 ) ，男，本科 ，工程师，主要从事水利水电工程施工管理工作。 3 9 2 0 1 4年 6月 第 6期 谢展望 ：滑道法深水模袋混凝土护坡施 工质量缺 陷分析及措施 N o 6 J u n 2 0 1 4 l 6 7 1 3 8 2 7 8 2 2 2 2 2 2 8 3 4 0 1 O o o l 0 1 l 1 O 4 O 1 o o 1 l 2 2 0 1 7 0 1 7 5 2 1 3 2 3 1 l 2 O 3 o o 2 3 3 3 3 l 1 5 0 3 75 0 0 1 0 l 0 2 O ， 05 O 3 主要缺陷的原 因分析 3 1 混凝土的厚度偏差大 混凝土的厚度偏 差大 主要 出现在 内部 两系绳 处 ( 以5 0 c m5 0 c m设置系绳 ) 中间位置及接缝部位。 内部两系绳处中间位置混凝 土厚度检测合格率为 6 6 7 ，不合格现象严重 ，造成模袋 内部系绳处混凝 土厚度偏厚 的原因是模袋充填饱满后两 内部系绳处 中 间位置未能受内部系绳的拉力约束 ，在充填 的压力及 混凝土 自重力的作用下 ，两系绳处中间位置混凝 土拱 起 ，造成混凝土厚度相对偏厚 ，所 以造成模袋混凝土 的厚度偏差大的原 因是 内部系绳问间隔过大。 接缝 部 位 模 袋 混 凝 土 的 厚 度 检 测 合 格 率 为 6 1 5 ，接缝处凸起均发生在后浇块 ，造成接缝部位 模袋混凝土的厚度偏大原因在 于后浇块在混凝土充填 时受到已硬化的先 浇块 的约束，造成模袋 内部混凝土 压强在接缝处增大 ，从而迫使模袋膨胀 ，最后使后浇 筑块凸起 ，从而使后浇筑块接缝处混凝土厚度增加。 3 2 表面平整度差 造成表面平整度差的原 L大 j ：在铺设 模袋混凝土 前临水界碎石面表面受波浪 冲刷 ；水下抛石面局部 凹 凸过 大 。 根据施工工序 ，在临水界位置先进行抛石后再用 碎石进行坡 面平整，之后再进行模袋混凝 土施工 ； 在铺设模袋混凝土前 因临水界碎石面表面受波浪 的不 断冲刷 ，部分碎石 流失 ，使得碎石面表面不够平整从 而造成充填后 的模袋混凝土出现凹凸不平 。 水下部分抛石面由于采用驳船将块石运至抛石 区， 再采用人 或小型挖掘机按设计要求抛石断面进行抛 石 ，之后再用驳船将碎石或二片石运至抛石 区进行整 平 ，由于是采用粗抛及粗平 ，所以水下部分抛石面平 整度较差。 40 - 4具体措施 4 1 混凝土的厚度偏差大的措施 为解决内部两系绳处 中间位置混凝 土厚度偏厚 的 问题 ，采用加大内部 系绳 的拉力约束 的办法 ，主要措 施是减少内部两系绳处 的问隔( 以4 0 e m 4 0 c m设 置 系绳 ) ，从而加大 内部 系绳 的拉力约束 ，确保 内部 两 系绳处 中间位置的混凝土厚度。 为解决接缝部位混凝土厚度偏厚的问题 ，采用适 当放松后浇块模袋系先 浇块模袋上的铁丝，加大后 浇 块模袋边缘与先浇块边缘 的距离。通过模袋混凝土充 填试验 ，从而确定将先浇块与后浇块边缘 的距离加大 2 0 m m，充填后接缝部位混凝土厚度控制得最好。 4 2 表面平整度差的措施 为解决波浪冲刷造成表面平整度差 的问题 ，采用 在抛石面平整后即用彩条布覆盖 ，以减少波浪 冲刷对 抛石面平整度 的影响 ，并在模袋施工前 ，将彩条布掀 开 ，局部用碎石修补 ，以确保充填前坡面平整度。 为解决水下抛石面局部 凹凸过大造成表 面平整度 差的问题 ，主要利用潜水员使用整平架进行水下整平 。 整平架选用 I 2 5工字钢进行桁架制作 ，中间用 2 5槽 钢进行支撑加 固 ，具体 尺寸 为 6 m X 1 2 m( 见图 2 ) 。 水下整平工作由潜水员利用扒杆船与整平架进行 ，通 过卷扬机控制整平架高程 ，当整平架放 到距高程 1 m 位置 ，放缓下放整平架速度 ，当整平架出现搁置问题 、 出现拉整平架的钢绳不受力时 ，将钢绳提升拉紧 ，然 后 由潜水员进行超高程石块清除 ，重复 以上工序直至 达到设计高程 ，整平架到达设计高程后 由潜水员再用 槽钢沿整平架表面来 回滑动 ，看看有无障碍存在 ，如 滑动过程 中出现障碍，应将障碍物清除 ，当整平架放 到设计高程后仍然没有碰到坡 面，此 时潜水员可将整 平架 4个角上 的支撑杆松开直 至与河床抛石面接 触 ， 6 5 8 8 3 6 6 6 6 6 6 数率 3 3 3 3 3 3顷顷 。 ： ， 2 0 1 4年 6月第 6期 广东水利水电 N o 6 J u n 2 0 1 4 然后将销子固定牢 固，松掉钢丝绳 ，将堆放在船头 的 测 ，使最终河床面达到设计标高 。 二片石与碎石抛到指定的地方 ，通过潜水员 的反复摸 f 。 【 。 桁架上平面 图 图 2整平桁架制作 ( 单位 ：m m) 5 结语 求 。通过施工质量缺陷 的分析 ，针对主要 因素 ，采取 经过对采取 相关措 施后 的模袋 混凝 土抽 样检 查 相应的措施 ，确保施工质量 ，也为今后的滑道法深水 ( 见表 2 ) 发现合格率大大提高，施 工质量符合设计要 模袋混凝土的施工提供 了宝贵经验和操作依据 。 表 2 不合格情 况调查 批 次检 数不合 数不 率 点 点 产生不合格 的原因 模袋混凝土充填不密实 相邻块缝宽偏大 混凝土的厚度偏差大 表面平 整度差 参考文献： 2 罗凌云，申明亮模袋混凝土技术在北江大堤加固达标 1 王萍，董建军模袋法 M 北京：中国水利水 电出版 工程中的应用 J 广东水利水电，2 0 0 7 ( 1 ) ：7 4 7 6 社， 2 0 0 6 ：8 0 8 6 ( 本文责任编辑马克俊) D e f e c t An a l y s i s a n d Me a s u r e s o f C o n s t r u c t i o n Qu a l i t y o f De e p Wa t e r B a g g e d Co nc r e t e Re v e t me n t b y t he M e t ho d o f S l i p wa y XI E Zh a n wa ng ( G u a n g d o n g N o 2 H y d r o p o w e r E n g i n e e r i n g B u r e a u C o ，L t d ，G u a n g z h o u 5 1 1 3 4 0 ，C h i n a ) Ab s t r a c t ：Ac c o r d i n g t o t h e a n a l y s i s o f t h e e n g i n e e rin g s l i p w a y d e e p w a t e r b a g g e d c o n c r e t e c o n s t r u c t i o n q u a l i t y d e f e c t s ，t h ec t o m t h a t i n fl u e n c i n g t h e q u a l i t y o f mo u l d b a g c o n c r e t e i n d e e p wa t e r h a s b e e n c o n f i r me d，t h e r e f o r e，c o u n t e r me a s u r e s h a v e b e e n ma d e ， w h i c h c o u l d i mp r o v e t h e q u a l i t y o f s l i d e me t h o d d e e p wa t e r b a g g e d c o n c r e t e An d t h e c o n s t r u c t i o n q u a l i t y c o u l d me e t t h e r e l e v a n t r e q u i r e me n t s ，a l s o p r o v i d e s e x p e ri e n c e f o r f u t u r e c o n s t r u c t i o n Ke y wo r d s ： s l i d e me t h o d ；d e e p wa t e r mo u l d b a g c o n c r e t e ； q u a l i t y d e f e c t s ； a n a l y s i s a n d me a s u r e s 41 墼 。 。 O 1 1 O O O 2 2 O O O O 0 n 0 O 0 0 0 1 l l O l O 0 O 2 2 n 6 8 6 8 8 8 8 咖 弘 粹
