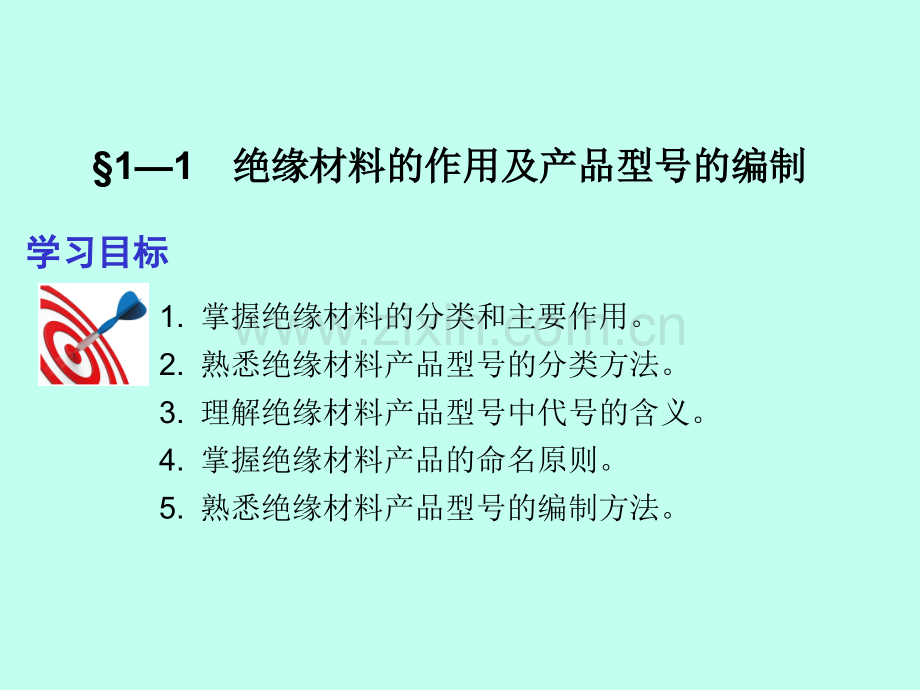

11绝缘材料的作用及产品型号的编制绝缘材料的作用及产品型号的编制12绝缘材料的基本性能绝缘材料的基本性能13气体绝缘材料气体绝缘材料14液体绝缘材料液体绝缘材料15绝缘浸渍材料绝缘浸渍材料16绝缘纤维制品绝缘纤维制品17浸渍纤维制品和电工层压制品浸渍纤维制品和电工层压制品18电工用塑料和橡胶电工用塑料和橡胶19电工用薄膜及其复合制品、黏带电工用薄膜及其复合制品、黏带110电工用云母、石棉、陶瓷、玻璃及其制品电工用云母、石棉、陶瓷、玻璃及其制品1.掌握绝缘材料的分类和主要作用。2.熟悉绝缘材料产品型号的分类方法。3.理解绝缘材料产品型号中代号的含义。4.掌握绝缘材料产品的命名原则。5.熟悉绝缘材料产品型号的编制方法。学习目标学习目标11绝缘材料的作用及产品型号的编制绝缘材料的作用及产品型号的编制一、绝缘材料的分类及作用一、绝缘材料的分类及作用1.绝缘材料的分类绝缘材料的分类绝缘材料的分类方法2.绝缘材料的作用绝缘材料的作用（1）绝缘材料可以让导电体与其他部分互相绝缘，使电流按指定线路流动。下图所示为塑料绝缘电线（BV），由聚氯乙烯材料制作的电线绝缘层可确保电流沿着内部铜芯流动。塑料绝缘电线（BV）（2）绝缘材料可以把不同电位的导体分隔开来。图所示为由四组导线构成的电缆，每组导线之间相互绝缘，整个导线组外面包有高度绝缘的保护层。由四组导线构成的电缆（3）绝缘材料可以用来改善高压电场中的电位梯度，也可用在电容器中为电容器提供储存或释放电能的条件。图所示为纸质电容器的结构，绝缘纸可保证电容器等电器达到所需要的电容量。纸质电容器的结构绝缘材料还起着散热、冷却、灭弧、防潮、防霉、防腐蚀、防辐射、防电晕及机械支撑、固定导体、保护导体等作用。如图所示为HK 系列开启式负荷开关（即瓷底胶盖刀开关），由绝缘材料制成的瓷底和胶盖起着灭弧、防潮、防霉、机械支撑、固定导体和保护导体等作用。其内部构造如图所示。HK 系列开启式负荷开关HK 系列开启式负荷开关的内部构造二、绝缘材料产品型号的编制二、绝缘材料产品型号的编制1.分类方法分类方法绝缘材料产品按大类、小类、温度指数及品种的差异分类。2.绝缘材料产品型号中代号的含义绝缘材料产品型号中代号的含义（1）大类代号（2）小类代号1）1漆、可聚合树脂和胶类2）2树脂浸渍纤维制品类3）3层压制品、卷绕制品、真空压力浸胶制品和引拔制品类4）4模塑料类5）5云母制品类6）6薄膜、黏带和柔软复合制品类7）7纤维制品类8）8绝缘液体类（3）温度指数（4）品种3.命名原则命名原则（1）漆、可聚合树脂和胶类产品的命名（2）树脂浸渍纤维制品类产品的命名（3）层压制品、卷绕制品、真空压力浸胶制品和引拔制品类产品的命名（4）模塑料类产品的命名（5）云母制品类产品的命名（6）薄膜、黏带和柔软复合制品类产品的命名（7）纤维制品类产品的命名（8）绝缘液体类产品的命名4.产品型号的编制方法产品型号的编制方法绝缘材料产品型号的编制格式如图所示。绝缘材料产品型号的编制格式（1）按温度指数分类的绝缘材料产品型号的编制方法（2）允许不按温度指数分类的绝缘材料产品型号的编制方法（3）在产品型号后附加英文字母或用连字符后接阿拉伯数字来表示不同的品种1.熟悉绝缘材料的电气性能、理化性能、力学性能，了解其工程应用。2.熟悉绝缘材料的耐热性能，掌握耐热等级并能正确选用。学习目标学习目标12绝缘材料的基本性能绝缘材料的基本性能绝缘材料的性能决定了电工产品的质量、价格、体积和使用寿命，这是因为绝缘材料的耐热性、力学强度和使用寿命比一般金属材料低，是电工产品的薄弱环节，是诱发电气故障的主要因素。不同的绝缘材料具有不同的特性，常用绝缘材料按电气性能、理化性能、力学性能和耐热性能等指标衡量。一、绝缘材料的电气性能一、绝缘材料的电气性能1.电导电导（1）气体、液体和固体电介质的电导1）气体电介质的电导。在热、光、放射性等外界因素的作用下，气体电介质中的部分中性分子变成带负电的电子和带正电的正离子，使气体电介质具有一定的导电现象。气体的这一导电现象称为气体放电，如辉光放电、电晕放电、电弧放电等。下图所示为手工电弧焊，其利用电弧放电产生的高温进行焊接。手工电弧焊2）液体和固体电介质的电导。固体电介质的电导分为体积电导和表面电导。体积电导是指电流在电介质的内部流通，表面电导是指电流沿电介质的表面流通。固体电介质表面越脏，吸收水分越多，表面电导就越大。（2）影响绝缘材料电导的因素1）杂质。2）温度。3）湿度。（3）绝缘电阻在工程应用中的意义绝缘材料并不是绝对不导电的，在一定外加直流电压的作用下，会有微弱的电流流过。这一微弱电流会随着时间的延长而逐渐减小，最后趋于稳定。在绝缘材料上加电压 1 min 后所测得的电流称为漏导电流，依此计算出来的电阻称为绝缘电阻。绝缘电阻取决于表面电阻和体积电阻。影响绝缘材料的绝缘电阻的主要因素有温度、水分和杂质等。在电气工程中，可用绝缘电阻值的大小来衡量绝缘材料性能的优劣，如用绝缘电阻值来衡量电动机、变压器等设备的受潮程度，并判断其能否正常运行。如图所示为用兆欧表测量绝缘电阻值。多层组合绝缘材料电压的分配与各层材料的电阻率有关。用兆欧表测量绝缘电阻值a）用兆欧表测量电动机绕组的绝缘电阻值b）用兆欧表测量电缆的绝缘电阻值2.极化极化电介质在没有外电场作用时不呈现电的极性，但在外电场作用下，在其两端出现了等量的异性电荷，呈现出电的极性，这种现象称为电介质的极化。（1）介电系数（2）介电系数在工程应用中的意义3.电介质的损耗和介质损耗角正切电介质的损耗和介质损耗角正切（1）电介质的损耗（2）介质损耗角正切4.击穿击穿（1）电击穿（2）热击穿（3）放电击穿1）气体绝缘材料的击穿一般是由电击穿引起的。2）液体绝缘材料一般都会含有水分、气体和微小的固体杂质，击穿现象更为复杂。3）固体绝缘材料的击穿一般有电击穿、热击穿和放电击穿三种形式。在工程上，影响固体绝缘材料击穿的因素很多，如环境、杂质、散热冷却等。如图所示的电解电容器的额定电压为 450 V，这说明该电解电容器在使用时所承受的电压不得超过 450 V，否则就可能发生击穿。电解电容器5.老化老化绝缘材料严重老化会引起电气事故，图所示为因绝缘材料老化而引起燃烧的油浸变压器。（1）老化的类型1）环境老化。2）热老化。3）电老化。因绝缘材料老化而引起燃烧的油浸变压器（2）防老化措施1）在制作绝缘材料的过程中加入防老化剂，如酚类防老化剂等。2）户外用绝缘材料可添加紫外线吸收剂。3）湿热环境使用的绝缘材料可加入防霉剂。4）高电压电气设备应加强防电晕、防局部放电等措施。二、绝缘材料的理化性能二、绝缘材料的理化性能1.物理性能物理性能（1）黏度黏度是一个用来描述液体流动难易程度的物理量。高黏度液体比低黏度液体流动得慢条件黏度是指在规定的条件下，通过测定某液体在标准容器内流经规定孔眼所需要的时间来表示黏度的大小，如图所示，其单位为 s。条件黏度的测量（2）熔点、软化点1）熔点。2）软化点。（3）固体含量（4）灰分（5）吸湿性（6）吸水性和吸水率（7）透湿性2.化学性能化学性能绝缘材料的化学性能应稳定，不发生自然变质现象，不溶于酸、碱、油，尤其要有良好的耐酸、耐燃和耐药品性能等。三、绝缘材料的力学性能三、绝缘材料的力学性能1.抗拉强度、抗压强度、抗弯强度抗拉强度、抗压强度、抗弯强度2.抗劈强度抗劈强度3.抗冲击强度抗冲击强度四、绝缘材料的耐热性能和耐热等级四、绝缘材料的耐热性能和耐热等级1.耐热性能耐热性能耐热性能是表示绝缘材料在高温作用下不改变其电气、力学、理化等特性的能力，通常用绝缘等级表示。如图所示为三相异步电动机的铭牌，铭牌中标明为 B 级绝缘。绝缘材料的耐热性能对电工产品的容量、体积、成本等都有影响。三相异步电动机的铭牌2.耐热等级耐热等级在正常运行的条件下，将绝缘材料按其长期工作所允许的最高温度分级，称为耐热等级。电气绝缘结构耐热等级和极限温度见表。电气绝缘结构耐热等级和极限温度选用绝缘材料时，必须根据设备的最高允许工作温度（极限温度）选用相应等级的绝缘材料。最高允许工作温度通常是指绝缘材料能长期（1520 年）保持所必需的理化性能、力学性能和电气性能而不致发生显著劣变的温度。绝缘材料的最高允许工作温度取决于其耐热性能，如果绝缘材料的工作温度超过其最高允许工作温度，则绝缘材料老化加快，使用寿命会大大缩短。1.熟悉气体绝缘材料的作用及性能要求。2.熟悉常用的气体绝缘材料，并能正确选用。学习目标学习目标13气体绝缘材料气体绝缘材料一、气体绝缘材料的作用及性能要求一、气体绝缘材料的作用及性能要求常温常压下，干燥的气体具有良好的绝缘性能，常用于空气电容器介质及开关、低压断路器、接触器、继电器等电气装置的绝缘材料。如图所示的空气可变电容器用空气作为电介质。空气可变电容器气体绝缘材料具有不同于液体和固体绝缘材料的特性，如密度低、相对介电系数很小、电阻率很高、介质损耗极小、击穿后能够自恢复、不存在老化现象等。在电气工程中，作为绝缘用的气体，特别是工作于高压状态下的气体绝缘材料必须满足下述要求：（1）具有较高的击穿强度，且击穿后绝缘性能能够迅速、自动恢复。（2）化学稳定性好，不易与其他物质发生化学反应，不燃、不爆，不易老化，不易因放电而分解。（3）不与共存材料发生反应，无毒。（4）稳定性好，不易因温度的变化而改变性能；导热性好，热的传导速度较快。（5）沸点低，可在较低温度下正常工作。（6）易于制取，价格低廉。二、常用气体绝缘材料二、常用气体绝缘材料1.空气空气空气具有良好的绝缘性能，电气性能和物理性能稳定，击穿后其绝缘性能可以瞬间自动恢复，且取之不尽，用之不竭，所以应用广泛。在电气设备中，空气常用于输、配电线路及变压器的绝缘或辅助绝缘。图a所示为架空输电线路，其中，架空导线与导线之间的绝缘用空气。图b所示为低压断路器，它就是以压缩空气作为绝缘和灭弧介质的。空气绝缘材料的应用a）架空输电线路b）低压断路器真空是一种理想的绝缘材料。真空绝缘常用于高压真空开关、各种电子管及真空电容器等。如图所示为真空断路器，它在高度真空中灭弧，具有开断能力强、开断时间短、体积小、占用面积小、无噪声、无污染、使用寿命长等特点，可以频繁操作，且检修周期长。真空断路器2.六氟化硫（六氟化硫（SF6）六氟化硫是一种无色无味、不燃不爆、电负性很强的惰性气体，具有良好的绝缘性能和熄灭电弧性能。六氟化硫的绝缘强度高，适用于全封闭组合电器、充气管路电缆、SF6 断路器、避雷器和高压套管等电气设备。如图所示为气体绝缘金属封闭开关设备。气体绝缘金属封闭开关设备六氟化硫具有优异的热稳定性和化学稳定性。为保持六氟化硫的绝缘性能，在工程中常采取如下措施：（1）对接触六氟化硫气体的各部件、容器等采取防潮和除潮措施，以保证六氟化硫气体在设备运行中的含水量不超过 150L/L。（2）用吸附剂消除使用过程中产生的低氟化物及水分。吸附剂的名称、用量及其主要作用见表。（3）要防止六氟化硫气体液化。吸附剂的名称、用量及其主要作用3.氮气氮气电工用氮气一般应是纯度在 99.5%以上的高纯氮。氮气主要用作标准电容器的介质及变压器、电力电缆和通信电缆的保护气体。如图所示为超导变压器的结构，高、低压线圈均置于液态氮中，液态氮的冷却成本较低。超导变压器的结构三、选用气体绝缘材料的注意事项三、选用气体绝缘材料的注意事项1.气体的纯度与杂质气体的纯度与杂质2.气体的可燃性和可爆性气体的可燃性和可爆性3.气体的液化气体的液化1.熟悉液体绝缘材料的性能要求及作用。2.熟悉常用的液体绝缘材料，并能正确选用。3.了解矿物绝缘油的维护常识。学习目标学习目标14液体绝缘材料液体绝缘材料一、液体绝缘材料的性能要求及作用一、液体绝缘材料的性能要求及作用1.液体绝缘材料的性能要求液体绝缘材料的性能要求液体绝缘材料具有良好的抗氧化性能、电气性能和润滑性能；有较好的高温安全性和较低的凝固点，以及良好的低温流动性、抗乳化性、防锈性和抗泡沫性能；无毒、无腐蚀性，黏度小，化学稳定性及物理稳定性好。2.液体绝缘材料的作用液体绝缘材料的作用在电气设备中，液体绝缘材料主要起绝缘、传热、浸渍和填充等作用。此外，若将液体绝缘材料（如绝缘油）用于开关中，可使开关具有优异的灭弧性能；将其用于浸渍纸介电容器，可以提高浸渍纸介电容器的容量和击穿强度；还可将其用于绝缘漆的稀释剂或成膜物等。二、常用液体绝缘材料二、常用液体绝缘材料1.矿物绝缘油矿物绝缘油矿物绝缘油简称为矿物油，是一种从石油中提炼并精制而成的液体绝缘材料，中性，呈金黄色。矿物绝缘油具有很好的化学稳定性和电气稳定性，使用范围广泛，主要用于油浸变压器、少油断路器、高压电缆、油浸纸介电容器等电气设备。（1）变压器油变压器油的主要成分是烷烃、环烷族饱和烃、芳香族不饱和烃等高分子化合物。1）变压器油具有比空气高得多的绝缘强度。2）变压器油要求具有良好的电气性能，击穿强度高，介损因数小；黏度小，散热快，冷却效果好；抗氧化性好，使用寿命长；凝点低；闪点高，着火危险性小；不含腐蚀性物质，与接触材料相容性好。3）变压器油常以凝固点为标准分类。（2）断路器油断路器油主要用作油断路器的灭弧介质，起灭弧、散热和绝缘的作用。电弧熄灭过程为：当断路器的动触头和静触头互相分离时产生电弧，电弧高温使其附近的绝缘油蒸发气化和发生热分解，形成灭弧能力很强的气体（主要是氢气）和压力较高的气泡，使电弧很快熄灭。断路器油要求化学性质稳定，在电弧作用下生成的炭粒少，沉降快；触点断开时能有效地灭弧；在保证闪点要求的情况下，黏度越低越好，这有利于减小触点分离时的阻尼作用，有利于油中粒子的迅速沉降；凝点低。（3）电容器油电容器油是将变压器油进一步精炼而制得的。电容器油分为 1 号和 2 号两种。1 号为电力电容器油，主要用于浸渍、充灌移相电容器和脉冲电容器等，起绝缘、散热和储能作用。电容器油在电场作用下的稳定性好，相对介电系数大，击穿强度高，介损因数小，黏度低，凝点低，闪点高。（4）电缆油电缆油又称为浸渍剂。根据电缆结构的要求，电缆油可分为两类：一类为黏性电缆油，其黏度大，在电缆工作温度范围内不流动或基本不流动；另一类电缆油的黏度低。钢管充油电缆导线没有中心油道，绝缘层的结构与自容式充油电缆相同，其用油黏度较高，黏度介于上述两类之间，主要是避免电缆拖入钢管时油流失太多。如图所示为充油电缆的结构。充油电缆的结构a）单芯自容式充油电缆b）钢管充油电缆2.合成绝缘油合成绝缘油（1）十二烷基苯（DDB）（2）聚丁烯（PB）（3）硅油甲基硅油3.植物绝缘油植物绝缘油植物绝缘油是用植物种子经压榨提炼而成的一种绝缘材料，目前，在电气工程中主要使用蓖麻油和菜籽油。三、矿物绝缘油的维护三、矿物绝缘油的维护1.矿物绝缘油的老化矿物绝缘油的老化（1）影响矿物绝缘油老化的主要因素影响矿物绝缘油老化的主要因素有温度、氧、电场、光线以及部分金属和盐类物质。（2）预防矿物绝缘油老化的主要措施预防矿物绝缘油老化的主要措施有加强散热以降低油温、用氮气或薄膜使油与空气隔绝、添加抗氧化剂和采用热虹吸过滤器使油再生等。2.常用矿物绝缘油的净化方法常用矿物绝缘油的净化方法（1）压力过滤法（2）电净化法熟悉常用绝缘树脂、绝缘漆、绝缘胶、熔敷绝缘粉等产品的特性及用途，并能正确选用。学习目标学习目标15绝缘浸渍材料绝缘浸渍材料一、绝缘树脂一、绝缘树脂树脂是对具有可塑性高分子化合物的统称，一般是遇热变软的无定形固体或半固体。树脂是制造塑料的主要原料，也用于制作涂料、黏合剂、绝缘材料等。用环氧树脂封装的发光二极管1.天然树脂和合成树脂天然树脂和合成树脂（1）天然树脂1）虫胶2）松香松香（2）合成树脂合成树脂是一类人工合成的高分子量聚合物，是一种兼备或超过天然树脂固有特性的树脂。如图所示为合成树脂的应用。常见合成树脂产品的名称、种类和主要用途见下表。合成树脂的应用a）酚醛树脂绝缘片b）环氧树脂绝缘子常见合成树脂产品的名称、种类和主要用途常见合成树脂产品的名称、种类和主要用途(续表）有的树脂可溶于溶剂。溶剂是一种可以溶解固体、液体或气体溶质的液体。溶剂通常拥有比较低的沸点且容易挥发，不能对溶质产生化学反应。常见溶剂见表。常见溶剂2.热塑性树脂和热固性树脂热塑性树脂和热固性树脂（1）热塑性树脂（2）热固性树脂二、绝缘漆二、绝缘漆绝缘漆是以绝缘树脂为漆基，与溶剂、稀释剂、填料、颜料等辅助材料混合而成的，能在一定条件下固化成绝缘硬膜或整体的绝缘材料。漆基是指用来成膜的物质，在常温下其黏度很大或呈固态。在绝缘漆中，溶剂是一种可以溶化固体或液体使之成为溶液的液体。溶剂通常拥有比较低的沸点，容易挥发，不能对溶质产生化学反应，且无色、透明。1.浸渍漆浸渍漆浸渍漆又称为绕组浸渍漆，主要用于浸渍电机或其他电器的线圈和绝缘零部件，以填充绝缘结构的间隙和微孔。浸渍漆固化后，能在浸渍物表面形成连续、平整的漆膜，并使线圈等黏结成一个结实的整体，从而提高了绝缘结构的耐潮性、导热性、击穿强度、力学性能和防护性能。用浸渍漆浸渍的小型电动机的转子如图所示为用浸渍漆浸渍的小型电动机的转子。除此之外，制造绝缘漆布和漆纸的漆也属于浸渍漆。（1）电气设备对浸渍漆的基本要求1）黏度低，流动性好，固体含量高，便于渗透和填充被浸渍物。2）固化快，干燥性能好，黏结力强，有弹性，固化后能承受电机运转时的振动和冲击。3）化学稳定性好，耐潮、耐热、耐油；对导体和其他材料具有良好的相容性。4）具有较好的电气性能。（2）浸渍漆的种类1）有溶剂浸渍漆。有溶剂浸渍漆的特点。使用有溶剂浸渍漆时的注意事项。2）无溶剂浸渍漆。无溶剂浸渍漆的特点。无溶剂浸渍漆的浸渍方法。无溶剂浸渍漆稀释剂。2.漆包线漆漆包线漆漆包线漆主要用于导线的涂覆绝缘。例如，涂覆在裸铜线、裸铝线、裸合金线及玻璃丝包线等的外面，以达到导体与外部绝缘的目的。如图所示为漆包电磁线。漆包电磁线a）漆包圆铜线b）结构漆包线漆具有良好的涂覆性，与浸渍漆有良好的相容性，漆膜附着力强，柔软而富有耐挠曲性，有一定的耐磨性和弹性，表面光滑，有足够的电气性能、耐热性和耐溶剂性，对导体无腐蚀作用。常用漆包线漆的名称、型号、耐热等级、特性及用途见表。常用玻璃丝包线漆的名称、型号、耐热等级、特性及用途见 表。常用漆包线漆的名称、型号、耐热等级、特性及用途常用玻璃丝包线漆的名称、型号、耐热等级、特性及用途3.覆盖漆覆盖漆覆盖漆具有干燥快、附着力强、漆膜坚硬、强度高及耐潮、耐油、耐腐蚀等特点。用覆盖漆涂覆的电机绕组（1）覆盖漆的分类1）按树脂类型分类。2）按是否含有填料或颜料分类。3）按干燥方式分类。（2）使用覆盖漆时的注意事项常用覆盖漆的名称、型号、耐热等级、特性及用途见表。常用覆盖漆的名称、型号、耐热等级、特性及用途常用覆盖漆的名称、型号、耐热等级、特性及用途（续表）4.硅钢片漆硅钢片漆硅钢片漆主要用于对硅钢片表面进行涂覆，以增强硅钢片间的绝缘性能，降低铁芯的涡流损耗，提高硅钢片的防锈和耐腐蚀能力。图所示为用硅钢片漆涂覆的硅钢片。用硅钢片漆涂覆的硅钢片硅钢片漆的漆膜具有坚硬、光滑、附着力强、厚度均匀、涂覆层薄等特点，同时还具有良好的耐油性、耐潮性和电气性能。常用硅钢片漆的名称、型号、耐热等级、特性及用途见表。常用硅钢片漆的名称、型号、耐热等级、特性及用途5.防电晕漆防电晕漆防电晕漆一般由绝缘清漆和炭黑、石墨、碳化硅等非金属导体粉末混合而成，有时还加有其他填料。防电晕漆具有表面电阻率稳定、附着力强、耐磨性好、干燥速度快、耐储存等特点，主要用作高压线圈防电晕涂层。常用防电晕漆的名称、型号、耐热等级、特性及用途见表。常用防电晕漆的名称、型号、耐热等级、特性及用途按电阻率大小，防电晕漆可分为低电阻漆和高电阻漆两大类。低电阻漆用于大型高压电机槽部涂层；高电阻漆用于大型高压电机线圈的端部涂层，也可以单独涂在线圈表面，或涂在石棉带、玻璃布带上再包扎在线圈外层，或涂在玻璃布带上与主绝缘一次成型。三、绝缘胶三、绝缘胶绝缘胶具有耐热、导热、电气性能优异等特点。在电气设备中，绝缘胶广泛应用于浸渍、灌注和涂覆含有纤维材料的工件以及需要防潮密封的电工零件。如图所示为用绝缘胶浇注密封电子元件。用绝缘胶浇注密封电子元件绝缘胶与无溶剂浸渍漆相似，但黏度较大，一般加有填料。在电气工程中对绝缘胶的基本要求是：浇灌时的流动性和适形性好，凝固迅速，整体性好，收缩率小，不变形，具有高的介电性能和防潮、导热能力。绝缘胶可分为灌注胶、浇注胶、包封胶等类型。1.电器浇注胶电器浇注胶（1）浇注胶用树脂（2）环氧树脂固化剂（3）常用添加剂1）增塑剂。2）填充剂。（4）电器浇注胶的配制（5）浇注的工艺要求（6）浇注胶的种类和性能1）环氧类浇注胶的综合性能最好，介电性能优异，对多数材料表面的黏结力高，固化收缩率低，具有良好的耐热性、耐化学性和耐潮性等。2）聚氨酯类浇注胶具有优异的韧性、耐磨性和化学性，但不耐氯溶剂。3）不饱和聚酯类浇注胶的成本低，但收缩率大。4）有机硅类浇注胶有室温固化型和热固化型两种。2.电缆浇注胶电缆浇注胶电缆浇注胶又称为热塑性胶，可多次加热软化，但耐溶剂能力差。常用的电缆浇注胶主要有松香脂型、沥青型和环氧树脂型三类。如图所示为用电缆浇注胶浇注电缆接头。用电缆浇注胶浇注电缆接头a）固定b）浇注工程上经常应用的电缆浇注胶实际上是松香脂、沥青、环氧树脂等与其他绝缘油或填充剂混合配制而成的。常用电缆浇注胶的名称、型号、特性及用途见表。常用电缆浇注胶的名称、型号、特性及用途四、熔敷绝缘粉四、熔敷绝缘粉熔敷绝缘粉是由合成树脂、固化剂、填料、增塑剂、颜料等配制而成的一种粉末状绝缘材料。在高于树脂熔点的温度下，它能均匀地涂覆在零部件的表面，经烘干后能形成厚度均匀、光滑平整、黏合紧密的绝缘涂层。如图所示为用熔敷绝缘粉涂覆的电机零件。用熔敷绝缘粉涂覆的电机零件熔敷绝缘粉所用的树脂主要有环氧树脂、不饱和聚酯树脂、聚氨酯树脂。常用熔敷绝缘粉的名称、型号、耐热等级、特性及用途见表。熔敷绝缘粉涂层具有导热性好、耐潮、耐腐蚀等特性，并可进行切削加工。熔敷工艺简便，效率高，易于实现机械化生产，适用于低电压电机的槽绝缘、绕组端部绝缘及作为零部件的防腐涂覆材料。常用熔敷绝缘粉的名称、型号、耐热等级、特性及用途1.熟悉常用绝缘纸品的特点及用途，并能正确选用。2.熟悉常用绝缘纤维织品的特点及用途，并能正确选用。学习目标学习目标16绝缘纤维制品绝缘纤维制品绝缘纤维制品是指由植物纤维、玻璃纤维和合成纤维所制成的绝缘纸品和绝缘纤维织品等绝缘材料。植物纤维是由植物的种子、果实、茎、叶等得到的纤维，它具有一定的力学强度和介电性能，但容易吸潮并且耐热性能较差。如图所示为麻纤维。麻纤维玻璃纤维是一种由玻璃制成的无机纤维。它具有耐高温、不燃、耐腐蚀、抗拉强度高、电绝缘性好和隔热、隔音性好等特点，但硬脆，柔性较差，伸长率小，同时对人体皮肤有刺激。如图所示为玻璃纤维。玻璃纤维合成纤维是对用合成高分子化合物为原料而制得的化学纤维的统称，它兼备上述两种材料的优点，具有良好的耐热性、耐腐蚀性，抗张力强度高，介电性能好，吸湿性小。一、绝缘纸品一、绝缘纸品绝缘纸品主要是指电工用绝缘纸和绝缘纸板、钢纸板等成型纸绝缘件。绝缘纸品具有价格低廉，物理性能、化学性能、耐老化性能良好等特点，是电缆、电机、变压器、电力电容器等产品的关键材料，也是层压制品、复合制品、云母制品等绝缘材料的基材和补强材料。通常把单位质量小于 225 g/m2 的绝缘纸品称为绝缘纸，把单位质量大于 225 g/m2的绝缘纸品称为绝缘纸板。图所示为绝缘纸和绝缘纸板。绝缘纸和绝缘纸板a）绝缘纸b）绝缘纸板1.绝缘纸绝缘纸在电气工程中，常用的绝缘纸主要有植物纤维纸、合成纤维纸和聚丙烯薄膜木纤维复合纸等。（1）植物纤维纸1）电力电缆纸。2）通信电缆绝缘纸和电话纸。3）电容器纸。4）卷绕纸。（2）合成纤维纸1）聚酯纤维纸。2）耐高温合成纤维纸。3）金属化纸和半导电纸。（3）聚丙烯薄膜木纤维复合纸（PPLP）2.绝缘纸板绝缘纸板绝缘纸板有植物纤维绝缘纸板和合成纤维绝缘纸板两大类。常用绝缘纸板的品种、厚度规格和特点见表。（1）植物纤维绝缘纸板植物纤维绝缘纸板由木质纤维或掺有适量棉纤维的混合纸浆制成。可在空气中或温度不高于 90的变压器油中作绝缘材料和保护材料。（2）合成纤维绝缘纸板合成纤维绝缘纸板主要是聚芳酰胺纤维纸板，主要用作变压器的绝缘件。常用绝缘纸板的品种、厚度规格和特点3.钢纸板钢纸板钢纸板是由无胶棉纤维纸用氯化锌溶液处理后，多层叠合成规定厚度，经漂洗、干燥和热压而成的一种绝缘纸板。（1）硬钢纸板（2）钢纸管（3）玻璃钢复合钢纸管玻璃钢复合钢纸管及其应用a）玻璃钢复合钢纸管b）用玻璃钢复合钢纸管作为熔丝管的高压限流熔断器二、绝缘纤维织品二、绝缘纤维织品1.天然纤维织品天然纤维织品（1）纱（或丝）（2）绝缘纺（3）棉布和棉布带2.玻璃纤维制品玻璃纤维制品（1）无碱玻璃纤维纱（2）无碱玻璃纤维带（3）无碱玻璃纤维布（4）无碱玻璃纤维绳3.合成纤维制品合成纤维制品（1）合成纤维丝1）聚酰胺 6 纤维丝2）聚酯纤维丝（2）合成纤维带（3）合成纤维绳合成纤维绳电机线圈的端部绑扎1.熟悉常用浸渍纤维制品的特性及用途，并能正确选用。2.熟悉常用电工层压制品的特性及用途，并能正确选用。学习目标学习目标17浸渍纤维制品和电工层压制品浸渍纤维制品和电工层压制品一、浸渍纤维制品一、浸渍纤维制品纤维制品在使用前一定要进行浸渍处理或脱脂加工，以减小其吸潮性，提高其耐热性和工作温度，增大其柔软性、弹性、介电性和力学强度。浸渍纤维制品是以绝缘纤维制品为底材，浸以相应的绝缘漆、绝缘胶等绝缘浸渍材料制成的。浸渍纤维制品一般用棉布、棉纤维管、薄绸、玻璃纤维、玻璃布及玻璃纤维管以及玻璃纤维和合成纤维交织物等作为底材。1.绝缘漆布绝缘漆布（1）绝缘漆布的品种、型号、特性及用途绝缘漆布是以棉布、玻璃布、纺绸等不同的底材浸以相应的绝缘漆，经烘干制成的柔软绝缘材料。漆布按底材不同，可分为棉漆布、漆绸、玻璃漆布、漆布箔、玻璃坯布等。醇酸玻璃漆布常用漆布的名称、型号、耐热等级、特性及用途见表。常用漆布的名称、型号、耐热等级、特性及用途常用漆布的名称、型号、耐热等级、特性及用途(续表）（2）使用漆布时的注意事项1）对于用经线、纬线垂直编织的漆布，在使用时可平行于经线或与经线呈 45（2）角切成带子。2）玻璃漆布一般按 45（2）角斜切，以增加其延伸率。3）用漆布组成的绝缘结构一般要进行浸渍处理，使用时要注意漆布与浸渍漆的相容性。2.绝缘漆管绝缘漆管绝缘漆管又称为绝缘套管，是用棉纱编织套管、玻璃纤维套管等作为底材，浸以相应的绝缘漆经烘干制成。常用绝缘漆管的名称、型号、耐热等级、特性及用途如图所示为无碱玻璃纤维套管。它具有较好的电气绝缘性、耐热性、耐腐蚀性、抗老化性和散热性等特性，以及优良的柔软性和弹性，耐曲折。无碱玻璃纤维套管3.绑扎带绑扎带绑扎带又称为无纬带、上胶带，是用硅烷处理的长玻璃纤维经整纱并浸以热固性树脂制成的半固化带状材料。绑扎带主要用于绑扎变压器铁芯和代替无磁性合金钢丝、钢带等金属材料绑扎电机转子。如图所示为绑扎带及其应用。绑扎带及其应用a）绑扎带b）用绑扎带缠绕电机转子二、电工层压制品二、电工层压制品电工层压制品是用纸、布等纤维制品作为底材，浸（或涂）以不同的胶黏剂，经热压（或卷制）而成的层状结构的绝缘材料，一般都具有优良的电气性能、力学性能和耐热、耐油、耐霉、耐电弧、防电晕等特性，广泛应用于各用电机、高低压电器、电子设备中，起绝缘、固定和支撑作用。1.底材和胶黏剂底材和胶黏剂电工层压制品的性能取决于底材种类和胶黏剂的性质及成型工艺。电工用层压制品因其对耐热等级、力学性能和电气性能、耐电弧性能等的要求不同，所选用的胶黏剂和胶含量也不相同。常用电工层压制品底材的名称、特点及用途2.常用的电工层压制品常用的电工层压制品（1）层压板层压板按底材分为层压纸板、层压布板和层压玻璃布板三大类；按黏合剂分为酚醛、环氧、不饱和聚酯、三聚氰胺、改性二苯醚、有机硅和聚酰亚胺等层压板。层压板主要用于制作各种绝缘件和结构件。1）层压纸板由绝缘纸浸以合成树脂胶经热压而成，电工用层压纸板具有良好的介电性能、力学性能及机械加工性能，常用作电工设备中各种绝缘结构的零部件。常用层压纸板的名称、型号、耐热等级、特性及用途酚醛层压纸板常用作较低耐热等级和电压等级不高的电工电子产品的绝缘结构件。如图所示为用酚醛层压纸板制作的绝缘结构件。用酚醛层压纸板制作的绝缘结构件2）层压布板由棉布浸以合成树脂胶经热压而成。在电气工程中主要用于制作电气设备的绝缘结构件。常用酚醛层压布板的型号、耐热等级、特性及用途见表。常用酚醛层压布板的型号、耐热等级、特性及用途3）层压玻璃布板以无碱玻璃纤维布为底材，黏合剂有酚醛、环氧酚醛、环氧、三聚氰胺、不饱和聚酯、有机硅和聚酰亚胺等。常用层压玻璃布板的名称、型号、耐热等级、特性及用途见表。常用层压玻璃布板的名称、型号、耐热等级、特性及用途在电气工程中，环氧酚醛层压玻璃布板和高强度环氧层压玻璃布板，常用作高压电器和高压电机的绝缘结构件。改性二苯醚、有机硅和聚氨酯酰亚胺等耐高温层压玻璃布板适用于高耐热等级的场合。常用层压玻璃布板的名称、型号、耐热等级、特性及用途（2）覆铜箔层压板1）刚性覆铜箔层压板主要有酚醛纸覆铜箔层压板、环氧纸覆铜箔层压板和环氧玻璃布覆铜箔层压板等。常用刚性覆铜箔层压板的名称、型号、耐热等级、特性及用途刚性覆铜箔层压板具有良好的力学性能、介电性能和较高的抗剥强度，主要用作无线电、电子设备和其他设备中的印制电路板。图所示为用覆铜箔层压板加工而成的印制电路板。用覆铜箔层压板加工而成的印制电路板2）挠性覆铜箔层压板用挠性基材单面或双面覆以铜箔制成，具有轻、薄和可挠性等特点。3）多层印制电路板由电路芯板和固化片多层迭合、热压而成，是一种高密度电路板。（3）层压管（筒）用层压管加工而成的绝缘结构件常用层压管的名称、型号、耐热等级、特性及用途（4）层压棒（5）胶纸电容式套管芯胶纸电容式套管是由单面涂胶绝缘卷绕纸每隔一定卷绕厚度夹入一层铝箔电极，经加热、加压卷制和加工浸渍处理制成的，具有力学强度高、耐电晕性比油纸套管好等特点。酚醛层压布棒常用层压棒的名称、型号、耐热等级、特性及用途1.熟悉常用电工用塑料的特性及用途，并能正确选用。2.熟悉常用电工用橡胶的特性及用途，并能正确选用。学习目标学习目标18电工用塑料和橡胶电工用塑料和橡胶一、电工用塑料一、电工用塑料电工用塑料是指由合成树脂、填料和各种添加剂（配合剂）等配制而成的粉状、粒状或纤维状高分子材料，具有质量轻、电气性能优良、有足够的硬度和强度、易于用模具加工成型等特点，广泛用于制造电气设备中的各种绝缘零部件或结构零部件，以及作为电线电缆的绝缘和护套材料。合成树脂是塑料的主要成分，它决定了塑料制品的基本特性。电工用塑料按照树脂的类型分为电工用热固性塑料和电工用热塑性塑料两大类。1.电工用热固性塑料电工用热固性塑料热固性塑料是由热固性树脂、填料及其他添加剂配制而成的。热固性塑料在热压成型后变为不溶、不熔的固化物，是一种不可反复塑制的塑料，具有耐热性较好、受压不易变形等特点。（1）酚醛塑料酚醛塑料俗称电木，以酚醛树脂或改性酚醛树脂为基材，由木粉、固化剂、颜料等组成，是一种硬而脆的热固性塑料。图所示为用酚醛塑料制作的灯头外壳。酚醛塑料具有质地坚硬、强度高、坚韧耐磨、表面光滑、尺寸稳定、耐腐蚀、电绝缘性能优异等特性。用酚醛塑料制作的灯头外壳常用酚醛塑料的名称、型号、耐热等级、特性及用途（2）氨基塑料1）脲醛塑料。2）三聚氰胺塑料。用脲醛塑料制作的插头和插座外壳密胺餐具常用氨基塑料的名称、型号、耐热等级、特性及用途（3）聚酯塑料电工用聚酯塑料是由聚酯树脂与玻璃纤维或石棉制成的料团状塑料，具有优良的电气性能和耐霉性，以及成型工艺性好、尺寸稳定性好、耐热性好等特点。聚酯塑料瓶常用聚酯塑料的名称、型号、耐热等级、特性及用途（4）聚酰亚胺塑料和有机硅石棉塑料聚酰亚胺塑料由聚酰亚胺树脂与玻璃纤维制成，有机硅石棉塑料由有机硅树脂与石墨、硬化剂等材料制成。常用耐高温塑料的名称、型号、耐热等级、特性及用途2.电工用热塑性塑料电工用热塑性塑料热塑性塑料是由热塑性树脂、填料及添加剂经混溶加工而成的。热塑性塑料具有随温度升高而变软、随温度降低而变硬的特点。用聚酰亚胺塑料制造的绝缘结构件（1）电工用热塑性硬塑料常用电工用热塑性硬塑料的名称、特性及用途常用电工用热塑性硬塑料的名称、特性及用途（续表）（2）电工用热塑性软塑料常用电线电缆热塑性塑料常用电线电缆热塑性塑料（续表）1）聚乙烯塑料。聚乙烯是乙烯经聚合制得的一种热塑性树脂，具有优异的电气性能、耐寒性能、耐化学性能和耐潮性能，在室温下耐溶剂性较好，但软化温度较低，其长期工作温度应不高于 70。聚乙烯绝缘聚乙烯护套市内通信电缆通过改性，聚乙烯可制成泡沫聚乙烯和交联聚乙烯（XLPE）等材料。物理发泡聚乙烯绝缘同轴电缆交联聚乙烯绝缘电力电缆2）聚氯乙烯塑料。聚氯乙烯是由氯乙烯聚合而成的热塑性树脂，具有优越的力学性能和良好的电气性能，对酸、碱和有机化学药品较稳定，且具有耐潮、耐电晕、不延燃、成本低、加工方便等优点。其使用时温度不能超过 60，在低温下会变硬。软质聚氯乙烯塑料。硬质聚氯乙烯塑料。铜芯聚氯乙烯绝缘聚氯乙烯护套电话线3）聚丙烯塑料。聚丙烯又称为丙纶，是由丙烯聚合而得到的一种热塑性树脂。它无毒、无味，密度小，强度、刚度、硬度、耐热性均优于低密度聚乙烯，可在 100左右使用，具有良好的电气性能和高频绝缘性，且不受湿度影响，但低温时变脆，不耐磨，易老化，常见的酸、碱等有机溶剂对它几乎不起作用。在高温下，聚丙烯可直接与溶剂、极性物质或强氧化性气体接触，具有较好的抗环境应力开裂性能，其绝缘层的厚度可以较薄。铜芯聚丙烯绝缘聚氯乙烯护套电话线4）氟塑料。氟塑料是部分或全部氢被氟取代的链烷烃聚合物，具有良好的耐热性、耐磨性、耐化学性、耐辐射性等特点，可用于制作耐辐射、耐高温的电缆绝缘。5）氯化聚醚（CPT）塑料。6）聚酰胺塑料。氟塑料绝缘硅橡胶护套耐高温电缆二、电工用橡胶二、电工用橡胶橡胶是一种具有可逆变形的高弹性聚合物材料，抗冲击，具有耐寒、耐热的特点和较大的伸长率。橡胶线插头1.天然橡胶天然橡胶天然橡胶是从橡胶树或橡胶草中取得胶质后经加工而成的，其主要成分是聚异戊二烯，属于非极性橡胶。天然橡胶又称为生橡胶或生胶，通常只有经过硫化作用形成硫化橡胶后才能使用。硫化就是将加有适量硫化剂的生橡胶，根据橡胶的品种在 130250下加热，使橡胶的化学分子结构发生化学变化，变成富有弹性、抗冲击，能耐寒、耐热，以及在加热时不再软化变形的橡胶成型制品。硫化橡胶又称为熟橡胶，它克服了生橡胶因温度上升而变软、发黏的缺点，具有不溶、不熔的性质，并且力学性能也有所提高。天然橡胶用作电线电缆的绝缘时，铜导体中的铜离子会促进天然橡胶的热老化，致使橡胶发黏和铜导体变黑。因此，将天然橡胶用于工作温度较高的电线时，如耐高温电动机、电器的引接线等，铜导体应镀锡或加其他隔离层。铝导体对天然橡胶的热老化影响很小。绝缘胶鞋2.合成橡胶合成橡胶合成橡胶又称为人工橡胶，是指具有类似天然橡胶性质的高分子聚合物。（1）极性合成橡胶氯丁橡胶护套电缆常用极性合成橡胶的名称、特性及用途常用极性合成橡胶的名称、特性及用途（续表）（2）非极性合成橡胶常用非极性合成橡胶的名称、特性及用途常用非极性合成橡胶的名称、特性及用途（续表）硅橡胶绝缘安装线1.熟悉常用电工用薄膜、薄膜复合制品的特性及用途，并能正确选用。2.熟悉电工用黏带的特性及用途，并能正确选用。学习目标学习目标19电工用薄膜及其复合制品、黏带电工用薄膜及其复合制品、黏带一、电工用薄膜一、电工用薄膜1.聚丙烯薄膜聚丙烯薄膜2.聚酯薄膜聚酯薄膜3.聚酰亚胺薄膜聚酰亚胺薄膜4.氟塑料薄膜氟塑料薄膜5.聚萘酯薄膜聚萘酯薄膜6.芳香族聚酰胺薄膜芳香族聚酰胺薄膜7.聚苯乙烯薄膜聚苯乙烯薄膜8.聚乙烯薄膜聚乙烯薄膜二、电工用薄膜复合制品二、电工用薄膜复合制品电工用薄膜复合制品是在薄膜的一面或两面黏合纤维材料而制成的一种复合材料。DMD 聚酯薄膜、聚酯纤维无纺布柔
