体育馆建筑设计及理论四课之疏散设计ppt课件市公开课金奖市赛课一等奖课件.pptx

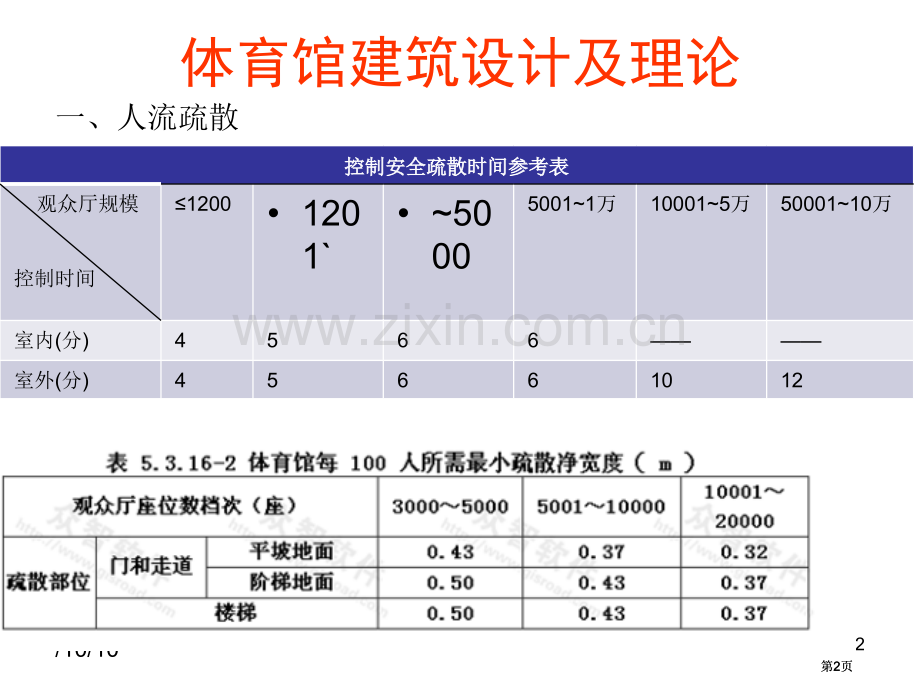

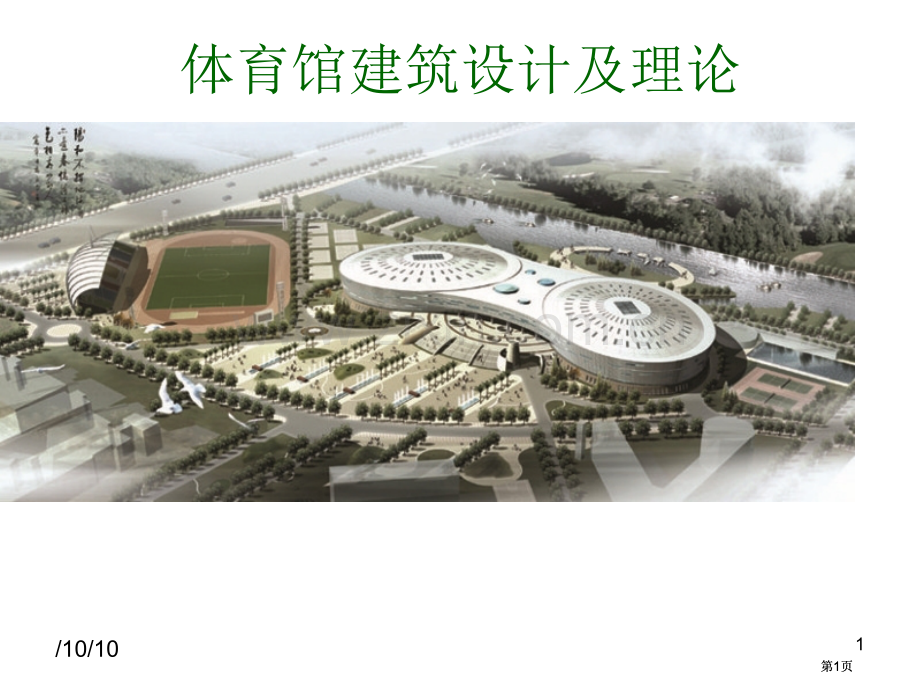

/10/101体育馆建筑设计及理论第1页第1页/10/102体育馆建筑设计及理论一、人流疏散控制安全疏散时间参考表控制安全疏散时间参考表 观众厅规模控制时间12001201500050011万100015万5000110万室内(分)4566室外(分)45661012第2页第2页/10/103体育馆建筑设计及理论一、人流疏散 体育馆等人员密集场合疏散走道、疏散楼梯、疏散门、安全出口各自总宽度，应依据其通过人数和疏散净宽度指标计算拟定，并应符合下列要求：1、通道宽度普通应满足下列要求：座席间纵向通道应不小于或等于110cm；如按单股人流计算，其宽度应不小于90cm；在出入口两侧通道宽度以不小于60cm为宜。当观众席内设有横向通道时，其宽度应不小于或等于于110cm。2、在布置疏散走道时，横走道之间座位排数不宜超出20 排；每排以3035座为宜，当仅一侧有纵走道时，座位数应减少二分之一。3、剧院、电影院、礼堂等场合供观众疏散所有内门、外门、楼梯和走道各自总宽度，应按要求计算拟定。4、有等场需要入场门不应作为观众厅疏散门。第3页第3页/10/104体育馆建筑设计及理论一、人流疏散第4页第4页/10/105体育馆建筑设计及理论一、人流疏散第5页第5页/10/106体育馆建筑设计及理论一、人流疏散1、看台每个安全出口平均疏散人数不宜超出400700人。2、通向安全出口纵向走道设计总宽度应与安全出口设计总宽度相等。通过纵向走道通向安全出口设计人流股数应安全出口设计通行人流股数相等。3、安全出口宽度不应小于小于1.1m，同时出口宽度应为人流股数倍数，4股和4股下列人流时每股宽度按0.55m计，不小于4股人流时每股宽度按0.5m计。4、看台应预留残疾人轮椅座位，其位置应便于残疾观众入席，应有良好通行和疏散无障碍环境，并应在地面或墙面设置明显国际通用标志。第6页第6页/10/107体育馆建筑设计及理论一、人流疏散5、安全疏散口宽度为2.2m(当不设横向过道时)或4m(当设横向过道时)。无横向过道出口最小宽度有横向过道出口最小宽度第7页第7页/10/108体育馆建筑设计及理论一、人流疏散 6、人员密集公共场合、观众厅疏散门不应设置门槛，其净宽度不应小于1.4m，且紧靠门口内外各1.4m 范围内不应设置踏步。剧院、电影院、礼堂疏散门应为有警示标志平开门。人员密集公共场合室外疏散小巷净宽度不应小于3m，并应直接通向宽敞地带。第8页第8页/10/109体育馆建筑设计及理论一、人流疏散第9页第9页/10/1010体育馆建筑设计及理论一、人流疏散第10页第10页/10/1011体育馆建筑设计及理论一、人流疏散 下列公共建筑室内疏散楼梯应采用封闭楼梯间（包括首层扩大封闭楼梯间）或室外疏散楼梯：1 医院、疗养院病房楼；2 旅馆；3 超出2 层商店等人员密集公共建筑；4 设置有歌舞娱乐放映游艺场合且建筑层数超出2 层建筑；5 超出5 层其它公共建筑第11页第11页/10/1012体育馆建筑设计及理论一、案例简介体育馆观众厅疏散门数量应按每门平均疏散人数不宜超出400700人经计算拟定且不少于两个第12页第12页/10/1013体育馆建筑设计及理论一、人流疏散1、上行式疏散第13页第13页/10/1014体育馆建筑设计及理论一、人流疏散2、下行式疏散 主要入口位于座席下部，疏散时观众下行至疏散口，退出比赛厅。普通适合用于小型场馆。第14页第14页/10/1015体育馆建筑设计及理论一、人流疏散3、侧边式疏散4、中部疏散第15页第15页/10/1016体育馆建筑设计及理论一、人流疏散5、复合式疏散第16页第16页/10/1017体育馆建筑设计及理论5、观众席位排距为7585cm(有靠背)或6575cm(无靠背)，座位宽敞于42cm(无靠背)或45cm(有靠背)，连续座位以3035个为宜。6、主席台席位排距不小于170cm(带茶桌椅子，仅一、二排使用)或8595cm(固定式座椅)。7、观众席纵向走道宽度不小于1.1m(中间走道)或0.9m(边走道)，在出入口两边纵向走道宽度不小于0.6m。纵向走道宽度不小于1.1m。如图五观众席走道宽度(如图)二、看台座椅设置第17页第17页/10/1018体育馆建筑设计及理论二、看台座椅设置第18页第18页/10/1019体育馆建筑设计及理论二、看台座椅设置第19页第19页/10/1020体育馆建筑设计及理论五、体育馆疏散1、楼梯设置。下列公共建筑室内疏散楼梯应采用封闭楼梯间（包括首层扩大封闭楼梯间）下列公共建筑室内疏散楼梯应采用封闭楼梯间（包括首层扩大封闭楼梯间）或室外疏散楼梯：或室外疏散楼梯：1 医院、疗养院病房楼；医院、疗养院病房楼；2 旅馆；旅馆；3 超出超出2 层商店等人员密集公共建筑；层商店等人员密集公共建筑；4 设置有歌舞娱乐放映游艺场合且建筑层数超出设置有歌舞娱乐放映游艺场合且建筑层数超出2 层建筑；层建筑；5 超出超出5 层其它公共建筑层其它公共建筑第20页第20页
