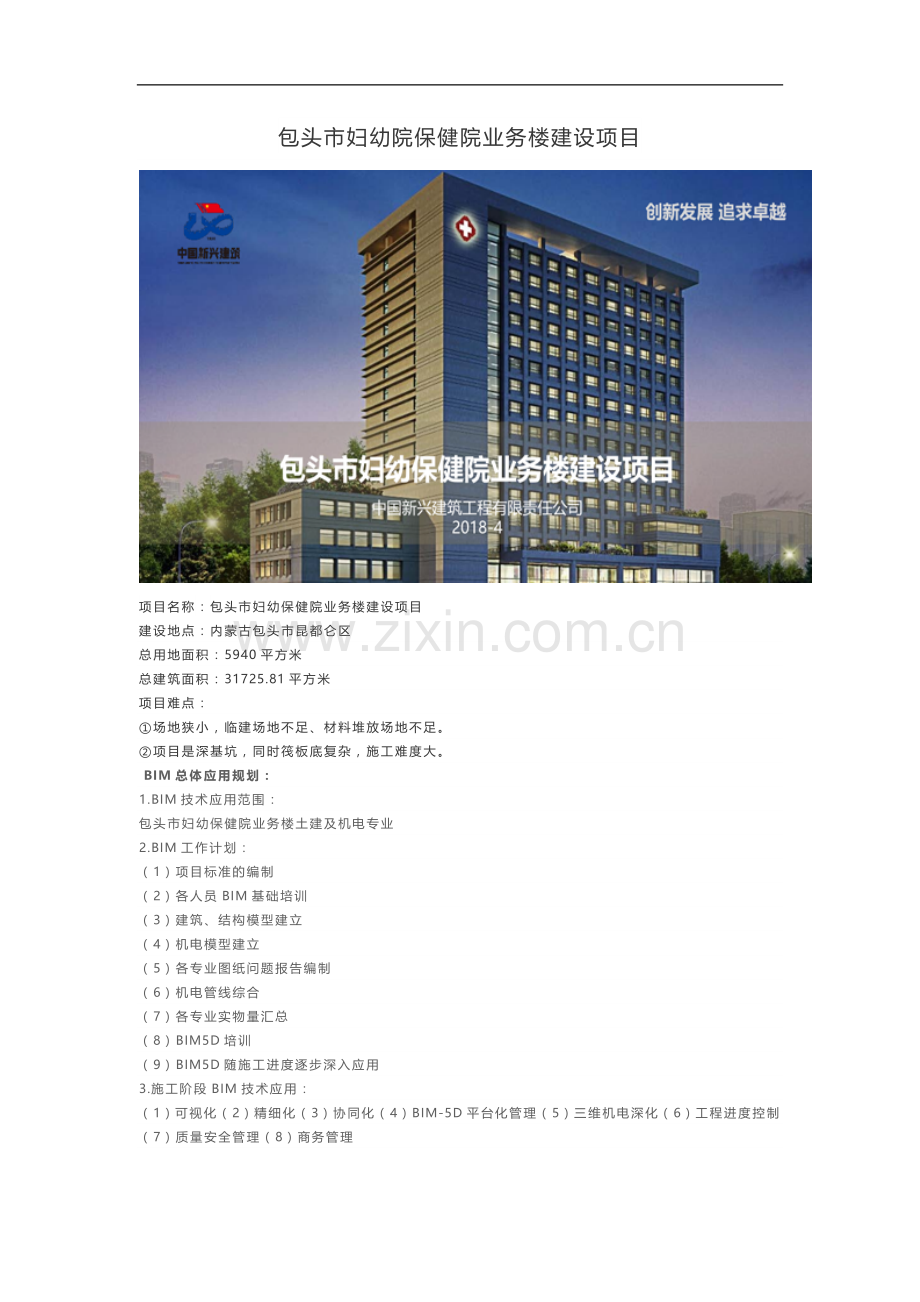

包头市妇幼院保健院业务楼建设项目

项目名称：包头市妇幼保健院业务楼建设项目
建设地点：内蒙古包头市昆都仑区
总用地面积：5940平方米
总建筑面积：31725.81平方米
项目难点：
①场地狭小，临建场地不足、材料堆放场地不足。
②项目是深基坑，同时筏板底复杂，施工难度大。
 BIM总体应用规划：
1.BIM技术应用范围：
包头市妇幼保健院业务楼土建及机电专业
2.BIM工作计划：
（1）项目标准的编制
（2）各人员BIM基础培训
（3）建筑、结构模型建立
（4）机电模型建立
（5）各专业图纸问题报告编制
（6）机电管线综合
（7）各专业实物量汇总
（8）BIM5D培训
（9）BIM5D随施工进度逐步深入应用
3.施工阶段BIM技术应用：
（1）可视化（2）精细化（3）协同化（4）BIM-5D平台化管理（5）三维机电深化（6）工程进度控制（7）质量安全管理（8）商务管理

BIM技术应用“三步走”目标：
第一步：
l 三维模型可视化（虚拟建造建筑、结构、水、暖、电模型）
l 机电单专业及预留洞定位出图
l 重难点工艺预演及三维技术交底
l 土方核算
l 三维场布优化
l 标准工地样板建立

第二步：
l 尝试限额领料
l BIM5D进度控制
l 尝试5D精细化施工管理模式

第三步：
l 标准化模型BIM规范建立（建模手册、模型颜色标准、模型管理标准、模型交付标准）
l 构件库的建立

BIM培训成果展示

BIM培训及培训成果展示-上

uBIM技术相关知识综合讲解
uRevit基础培训
uNavisworks基础培训
a.软件界面认识
b.软件基础功能讲解
c.族文件制作
d.绘制标高轴网及简单形体
e.碰撞检查
f.施工模拟
g.结果测试

图3-1BIM培训及培训成果展示-上

BIM培训及培训成果展示-下

uBIM 5D培训
a.软件界面认知
b.新建工程
c.项目资料
d.数据导入
e.模型视图
f.流水视图
g.施工模型

图3-2BIM培训及培训成果展示-下

BIM成果展示

BIM场地布置全景成果展示

图4-1场布方案讨论阶段、图4-2场布方案确定阶段

BIM场地布置局部成果展示

图4-3进门闸机、图4-4外围防护

图4-5马道、图4-4基坑临边防护

BIM进度计划展示

图4-5斑马进度计划优化展示

场地模型成果展示
通过BIM技术实现三维可视化，为提高施工质量及进度，增加建筑安全性，与甲方设计沟通，讲复杂标高合并。

图4-6场地模型

建筑、结构模型成果展示
土建模型，清晰明了的展示建筑空间，建筑结构协同发现设计问题，可大大避免拆改和变更

图4-7土建结构revit模型

机电模型成果展示
机电模型搭建不仅仅对施工交底和工程量统计有协助意义，同时也是管线综合和预留洞的基础。管线综合能够大大提高施工质量及效率，能够提前遇见安装控件是否满足要求，减少拆改。

图4-8机电模型

机房模型成果展示
机房模型完全还原机房设计原型，同时机房施工工序及交底具有较强的认知性和协助性，对施工安装具有指导意义

图4-9机房模型

BIM5D成果展示
BIM5D工程量统计，与三算进行对比，形成更精确的工程量管控。

图4-10BIM5D工程量与GCL量对比

资料共享
BIM5D资料分享，让现场管理人员能够随时随地查阅相关规范，相关技术要求资料，做到移动办公

图4-11 BIM5D资料管理

生产管理
BIM5D生产看板一目了然了解现场施工情况，对延迟任务进行分析，形成报告。明确个人员责任，对精细化管理有巨大推进作用。

图4-12 BIM5D生产看板

进度照片
截止到4月15日BIM5D进度照片汇总，三月份上传有效数据143组，四月份88组。此项数据明了直观的反映现场施工情况，让管理人员全方位了解施工现场情况。

图4-13 BIM5D进度照片

BIM5D安全巡检
BIM5D移动安全巡视，对巡视点布置及应用，全员参与，共同管理，人人安全，实施安全的安全管理理念，有追溯性和实质性作用。

图4-14 BIM5D进度照片

BIM5D平台数据分析
根据BIM5D汇总数据，对延迟项进行延期原因分析，针对性解决问题，提前安排抢工期，保证里程碑式进度按时完成。

图4-15 BIM5D进度照片
