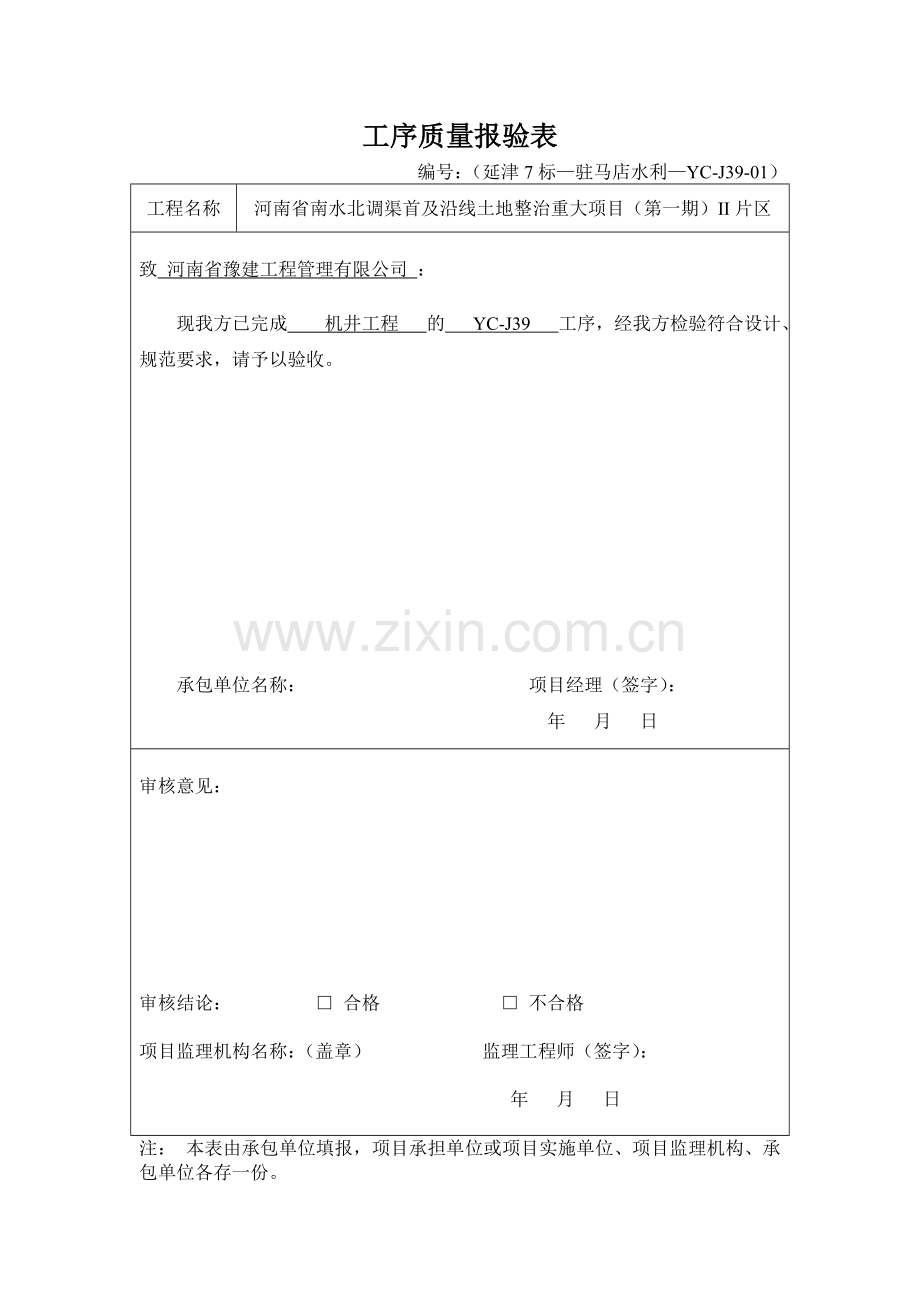

工序质量报验表
编号：（延津7标—驻马店水利—YC-J39-01）
工程名称
河南省南水北调渠首及沿线土地整治重大项目（第一期）II片区

致 河南省豫建工程管理有限公司 ：

现我方已完成 机井工程 的 YC-J39 工序，经我方检验符合设计、规范要求，请予以验收。

承包单位名称： 项目经理（签字）：
年 月 日

审核意见：

审核结论： □ 合格 □ 不合格

项目监理机构名称：（盖章） 监理工程师（签字）：

年 月 日

注： 本表由承包单位填报，项目承担单位或项目实施单位、项目监理机构、承包单位各存一份。

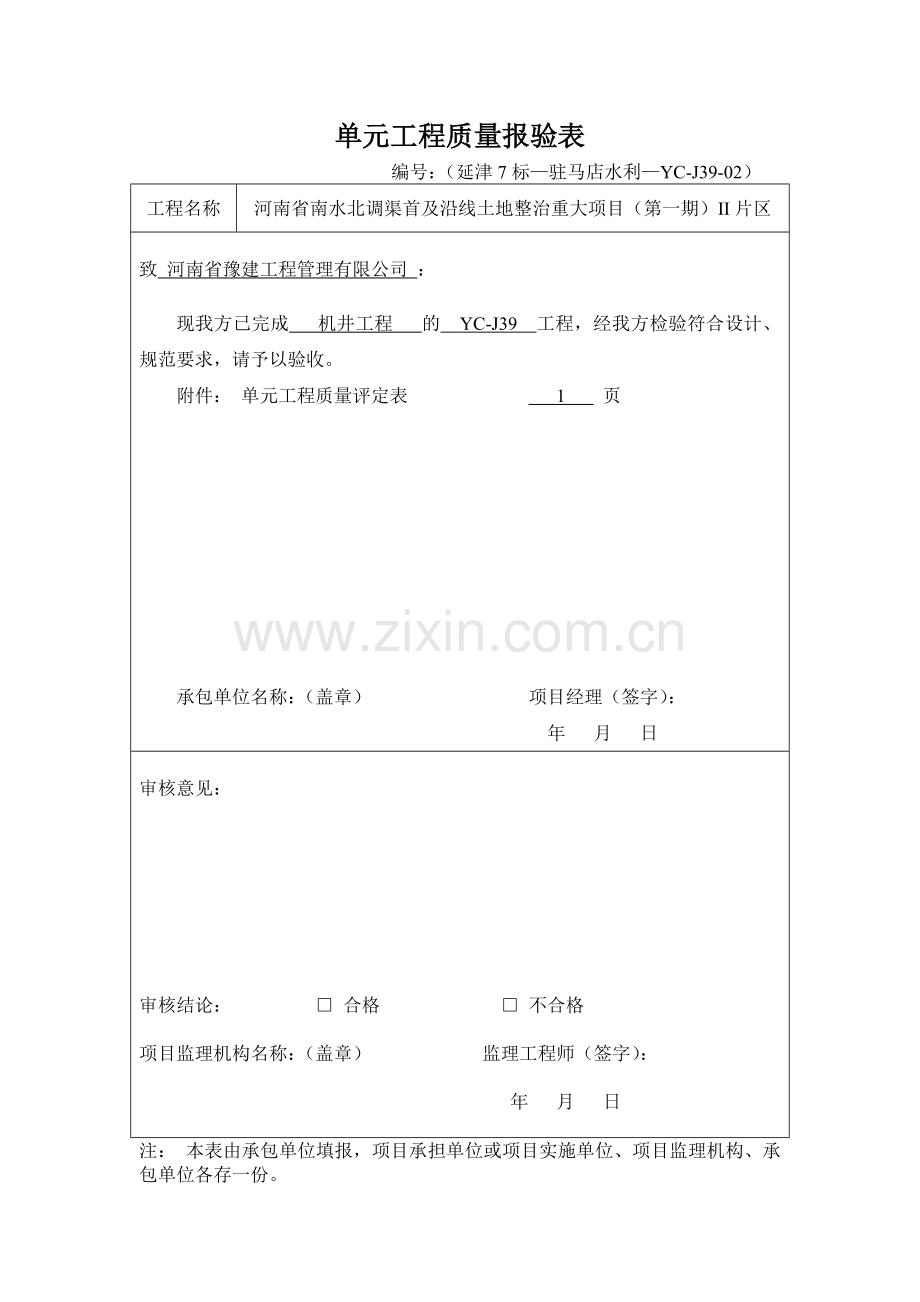

单元工程质量报验表
编号：（延津7标—驻马店水利—YC-J39-02）
工程名称
河南省南水北调渠首及沿线土地整治重大项目（第一期）II片区

致 河南省豫建工程管理有限公司 ：

现我方已完成 机井工程 的 YC-J39 工程，经我方检验符合设计、规范要求，请予以验收。
附件： 单元工程质量评定表 1 页

承包单位名称：（盖章） 项目经理（签字）：
年 月 日

审核意见：

审核结论： □ 合格 □ 不合格

项目监理机构名称：（盖章） 监理工程师（签字）：

年 月 日

注： 本表由承包单位填报，项目承担单位或项目实施单位、项目监理机构、承包单位各存一份。
土地开发整理项目
单元工程施工质量评定表
工程名称：河南省南水北调沿线土地整治重大项目 编号：（延津7标—驻马店水利—YC-J39-03）
单位工程名称
水源工程
单元工程量
51.4米
分部工程名称
机井第二分部
承包单位
驻马店市水利工程局
单元工程名称
YC-J39
检验日期
2013 年 4 月 16 日
项次
工序名称
工序质量分值（分）
1
2
3
4
5
6
7
8
9
10
1
测量放线

2
钻孔质量

3
地层柱状图

4
井管安装

5
洗井质量

6
抽水试验

7
井台质量

8
水泵安装

检测结果
共检测 点，其中合格 点，合格率 %
评定意见
工序质量等级
工程质量总分值 分，总得分
工序质量合格率 %

承 包 单 位

负责人：
日 期： 年 月 日
发包（监理）单位

负责人：
日 期： 年 月 日
注：单元工程评定分为：合格和不合格，合格率≥50%为合格、合格率＜50%为不合格。
土地开发整理项目
机井工程放线定位质量检验表
工程名称：河南省南水北调沿线土地整治重大项目 编号：（延津7标—驻马店水利—YC-J39-04）
单位工程名称
水源工程
单元工程量
51.4米
分部工程名称
机井第二分部
承包单位
驻马店市水利工程局
单元工程名称
YC-J39
检验日期
2013 年3月15日
工 程 附 图
附 图 说 明

内容：

YC-J39在村东北位置，南临YC-J36。
检查意见：
承 包 单 位

负责人：

日 期： 年 月 日

发 包

（监理）

单 位

负责人：

日 期： 年 月 日
土地开发整理项目
机井工程钻孔质量检验表（隐蔽）
工程名称：河南省南水北调沿线土地整治重大项目 编号：（延津7标—驻马店水利—YC-J39-05）
单位工程名称
水源工程
单元工程量
51.8米
分部工程名称
机井第二分部
承包单位
驻马店市水利工程局
单元工程名称
YC-J39
检验日期
2013 年 4 月 12 日
项次
检查项目
质量标准或设计值
检验记录或实测值
1
孔位偏差
小于1/6孔径（900）

2
孔径偏差
不小于设计孔径20mm（900）

3
孔斜度
1~2°

4
井深
50m±2m

5
护壁水压
大于3m水头

6
泥浆密度
1.1~1.2

7
泥浆粘度
砾石、粗砂、中砂含水层为18~22s

8
泥浆含砂量
回旋钻不大于12%

9
泥浆胶体率
回旋钻不大于80%

检测结果
共检测 点，其中合格 点，合格率 %
评定意见
工序质量等级

承 包 单 位

负责人：

日 期： 年 月 日

发 包

（监理）

单 位

负责人：

日 期： 年 月 日
土地开发整理项目
机井工程井管安装质量检验表（隐蔽）
工程名称：河南省南水北调沿线土地整治重大项目 编号：（延津7标—驻马店水利—YC-J39-06）
单位工程名称
水源工程
单元工程量
51.4米
分部工程名称
机井第二分部
承包单位
驻马店市水利工程局
单元工程名称
YC-J39
检验日期
2013 年 4 月 12日
项次
检查项目
规定值或设计偏差
检验记录或实测值
1
井管外观
无残缺、断裂和弯曲等缺陷

2
井管强度
不小于设计值（C30）

3
每米弯曲度
砼3mm（360）

4
井管井口平面位置
直于井管轴线、砼井管管口平面倾斜度不超过外径1.5%

5
井管直径偏差
无砂砼井管内径±5mm~±6mm

6
井管壁厚偏差
无砂砼井管±4mm~±6mm、砼管±3mm~±4mm

7
缠丝间距偏差
不超过设计丝距±20%

8
缠丝至穿孔管壁距离
不大于3mm

9
井管连接
封正接直、封闭严密、接头处强度满足

10
井管位置
井筒中心

11
滤料
不合格颗粒不超过15%

12
填砾
填砾必须连续均匀

13
管外封闭位置
上下偏差不超过300mm

检测结果
共检测 点，其中合格 点，合格率 %
评定意见
工序质量等级

承 包 单 位

负责人：

日 期： 年 月 日

发 包

（监理）

单 位

负责人：

日 期： 年 月 日
土地开发整理项目
机井工程地层柱状图
工程名称：河南省南水北调沿线土地整治重大项目 编号：（延津7标—驻马店水利—YC-J39-07）
井深（米）
地层柱状图
含水层位置
地层描述
自
至
自
至
层厚
±0.000
-51.4

-11
-48
37
井管±0.000至-11m为密封层，-11m至-48m为滤料层，-48m至-51.4m为密封层。

土地开发整理项目
机井工程洗井质量检验表
工程名称：河南省南水北调沿线土地整治重大项目 编号：（延津7标—驻马店水利—YC-J39-08）
单位工程名称
水源工程
单元工程量
51.4米
分部工程名称
机井第二分部
承包单位
驻马店市水利工程局
单元工程名称
YC-J39
检验日期
2013 年 4 月 13 日
项次
检查项目
质量标准或设计值
检验记录或实测值
1
含砂量
中、细砂含水量≤1/20000

2
沉淀物
＜5/1000H

3
井深
设计值（50米）

4

5

6

7

检测结果
共检测 点，其中合格 点，合格率 %
评定意见
工序质量等级

承 包 单 位

负责人：

日 期： 年 月 日

发 包

（监理）

单 位

负责人：

日 期： 年 月 日

土地开发整理项目
机井工程抽水试验质量检验表
工程名称：河南省南水北调沿线土地整治重大项目 编号：（延津7标—驻马店水利—YC-J39-09）
单位工程名称
水源工程
单元工程量
51.4米
分部工程名称
机井第二分部
承包单位
驻马店市水利工程局
单元工程名称
YC-J39
检验日期
2013 年 4 月 13 日
项次
检查项目
质量标准或设计值
检验记录或实测值
1
井深
设计值（50米）

2
抽水时间
≥8小时

3
抽水量
设计值（40m3/h）

4
动水位
设计值（-15米）

5
静水位
设计值（-7米）

6

7

8

检测结果
共检测 点，其中合格 点，合格率 %
评定意见
工序质量等级

承 包 单 位

负责人：

日 期： 年 月 日

发 包

（监理）

单 位

负责人：

日 期： 年 月 日
