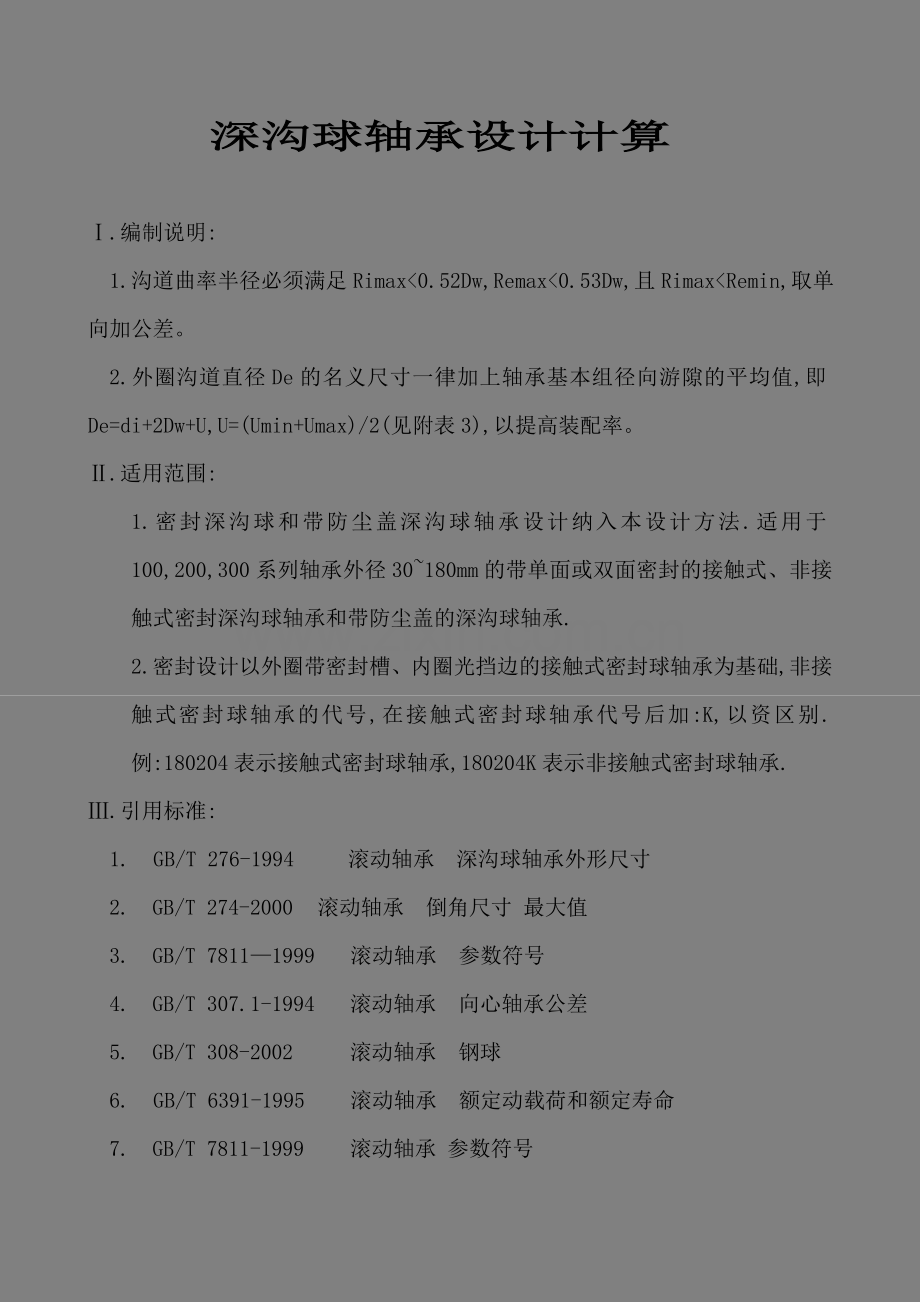

深沟球轴承设计计算

Ⅰ.编制说明:
1.沟道曲率半径必须满足Rimax<0.52Dw,Remax<0.53Dw,且Rimax<Remin,取单向加公差。
2.外圈沟道直径De的名义尺寸一律加上轴承基本组径向游隙的平均值,即De=di+2Dw+U,U=(Umin+Umax)/2(见附表3),以提高装配率。
Ⅱ.适用范围:
1.密封深沟球和带防尘盖深沟球轴承设计纳入本设计方法.适用于100,200,300系列轴承外径30~180mm的带单面或双面密封的接触式、非接触式密封深沟球轴承和带防尘盖的深沟球轴承.
2.密封设计以外圈带密封槽、内圈光挡边的接触式密封球轴承为基础,非接触式密封球轴承的代号,在接触式密封球轴承代号后加:K,以资区别.例:180204表示接触式密封球轴承,180204K表示非接触式密封球轴承.
Ⅲ.引用标准:
1. GB/T 276-1994 滚动轴承 深沟球轴承外形尺寸
2. GB/T 274-2000 滚动轴承 倒角尺寸 最大值
3. GB/T 7811—1999 滚动轴承 参数符号
4. GB/T 307.1-1994 滚动轴承 向心轴承公差
5. GB/T 308-2002 滚动轴承 钢球
6. GB/T 6391-1995 滚动轴承 额定动载荷和额定寿命
7. GB/T 7811-1999 滚动轴承 参数符号
8. JB/T 10239-2001 滚动轴承 深沟球轴承卷边防尘盖 技术条件

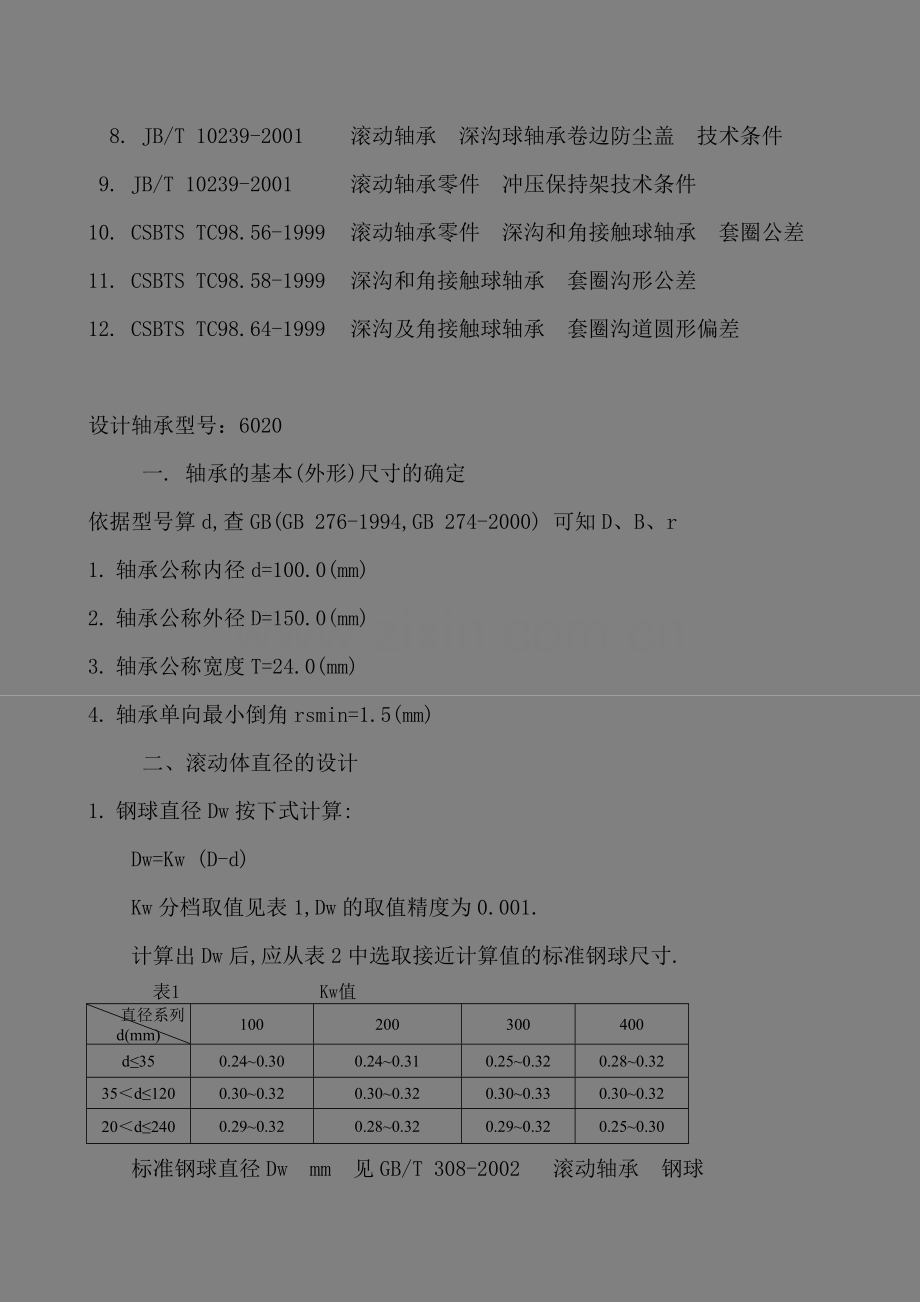

9. JB/T 10239-2001 滚动轴承零件 冲压保持架技术条件
10. CSBTS TC98.56-1999 滚动轴承零件 深沟和角接触球轴承 套圈公差
11. CSBTS TC98.58-1999 深沟和角接触球轴承 套圈沟形公差
12. CSBTS TC98.64-1999 深沟及角接触球轴承 套圈沟道圆形偏差

设计轴承型号：6020
一. 轴承的基本(外形)尺寸的确定
依据型号算d,查GB(GB 276-1994,GB 274-2000) 可知D、B、r
1. 轴承公称内径d=100.0(mm)
2. 轴承公称外径D=150.0(mm)
3. 轴承公称宽度T=24.0(mm)
4. 轴承单向最小倒角rsmin=1.5(mm)
二、滚动体直径的设计
1. 钢球直径Dw按下式计算:
Dw=Kw (D-d)
Kw分档取值见表1,Dw的取值精度为0.001.
计算出Dw后,应从表2中选取接近计算值的标准钢球尺寸.
表1 Kw值
直径系列d(mm)
100
200
300
400
d≤35
0.24~0.30
0.24~0.31
0.25~0.32
0.28~0.32
35＜d≤120
0.30~0.32
0.30~0.32
0.30~0.33
0.30~0.32
20＜d≤240
0.29~0.32
0.28~0.32
0.29~0.32
0.25~0.30
标准钢球直径Dw mm 见GB/T 308-2002 滚动轴承 钢球
2. 钢球与保持架中心圆直径Dwp
Dwp=0.5 (D+d) Dwp的取值精度为0.01
3. 球数 Z:Z=+1
表2 Φ角限制条件(上限)
直径系列
100
200
300
400
Φ不大于
195°
194°
193°
192°
4. 实取填球角Φ:Φ=2(Z-1)Sin-1(Dw/Dwp)
三.套圈的设计
1. 沟道曲率半径R(Ri,Re)
内圈沟道曲率半径Ri=fi Dw
外圈沟道曲率半径Re=fe Dw
内圈沟道曲率系数 fi≈0.515
外圈沟道曲率系数 fe≈0.525
表3 Ri及Re的公差 mm
Dw
超过
-
6
10
18
24
30
40
50
到
6
10
18
24
30
40
50
60
公差
0.03
0.04
0.06
0.09
0.12
0.14
0.18
0.22
2. 沟道直径di,De
内圈沟道径di=Dwp-Dw
外圈沟道径De=di+2Dw+u
式中基本组径向游隙平均值u=(umin+umax)/2 按GB4604-84 规定
附表3 圆柱孔深沟球轴承基本组径向游隙值 μm
Dw
超过
2
6
10
18
24
30
40
50
65
80
100
120
140
160
180
到
6
10
18
24
30
40
50
65
80
100
120
140
160
180
200
umin
2
2
3
5
5
6
6
8
10
12
15
18
18
20
25
umax
13
13
18
20
20
20
23
28
30
36
41
48
53
61
71
表4 di与De的公差 mm
d
超过
—
30
80
120
180
250
315
到
30
80
120
180
250
315
500
di及De的公差
±0.015
±0.02
±0.025
±0.03
±0.04
±0.05
±0.06
3. 沟位置 a(取值精度0.1): a=B/2
内圈沟位置ai与外圈沟位置ae取相同值,即ai=ae=a
表5 a的公差 mm
d
超过
—
10
18
30
50
80
120
180
250
315
400
到
10
18
30
50
80
120
180
250
315
400
500
a的公差
±0.015
±0.02
±0.025
±0.03
±0.04
±0.045
±0.05
±0.06
±0.065
±0.07
±0.08
4.套圈档边直径d2,D2(取值精度0.1):
内圈档边直径d2= d2=di+Kd Dw
外圈档边直径D2= D2=De-Kd Dw
表6 Kd 值
直径系列
*100
*200,300
400
Kd
0.35
d≤25 0.35
0.4
d>25 0.4
*100,200系列轴承,当D<32mm,采用带爪保持架时,Kd可取小到0.30
表7 非引导挡边与引导挡边公差 mm
d2,D2
超过
10
18
30
50
80
120
180
250
315
400
到
18
30
50
80
120
180
250
315
400
500
非引导挡边公差
d2
-0.18
-0.21
-0.25
-0.3
-0.35
-0.4
-0.46
-0.52
-0.57
-0.63
d2
0.18
0.21
0.25
0.3
0.35
0.4
0.46
0.52
0.57
0.63
引导挡边公差
d2
-0.035
-0.045
-0.05
-0.06
-0.07
-0.08
-0.09
-0.1
-0.12
-0.12
d2
0.035
0.045
0.05
0.06
0.07
0.08
0.09
0.1
0.12
0.12
5. 装配倒角r及非装配倒角r3,r8的尺寸及其公差,根据最单向倒角rsmin的尺寸按附表6选取.
6. 标志,标志尺寸(取值精度0.1)
轴承通常在外圈端面上标志,内圈不标志.
为区分基准面,可在内圈非基准端面上标志””或”-”等标识符号,
以资区别.
标志面有效宽度hw
hw=
标志中心圆直径Dk
Dk=
对400系列轴承式中r8改为r3
标志字体高根据hw按表8选取,同一内径和尺寸系列的轴承,标志中心圆直径与字体高应一致.
表8 标志标准字体高 mm
标志中心圆直径Dk　
标志面有
效宽度hw
超过
—
30
50
80
120
150
200
超过
到
到
30
50
80
120
150
200
—
0.8
1.2
0.7
0.7
0.7
1
1
—
—
1.2
1.8
0.7
0.7
1
1
1-1.5
1-1.5
—
1.8
3
1
1
1-1.5
1-1.5
1.5-2
1.5-2
—
3
7
—
1.5
1.5
2
2
2.5
—
7
10
—
—
—
2
2.5
3
3
10
—
—
—
—
3
3
4
4
三.浪形保持架的设计
1. 保持架钢板厚度S(取值精度0.1)
S=S(Dw) 计算出S后,按表10选用最接近计算值的标准厚度.
表9 S(Dw) 值
直径系列
100
200
300 400
Dw(mm)
4<Dw≤35
4<Dw≤45
5<Dw≤45
45<Dw≤55
S(Dw)
-1.25
-0.04
+0.15
+0.4
表10 浪形保持架用冷轧钢板的标准厚度 mm
0.5
0.6※
0.7
0.8※
1
1.2
1.5
2
2.5
3
3.5
※ 为非优先选用钢板厚度
2. 保持架宽度Bc(取值精度0.1)
Bc=Kc Dw
表11 Kc值
直径系列
100
200,300,400
Kc
0.48
0.45
注:考虑到保持架碰套及套料问题,个别小型号轴承的KC值可适当减小.
3. 保持架内径Dc1及外径Dc (取值精度0.1)
Dc1=Dcp-Bc, Dc=Dcp+Bc 式中:Dcp=Dwp
表12 Dcp,Dc1.Dc的公差 mm
Dc1 Dc Dcp
超过
10
18
30
50
80
120
180
250
到
18
30
50
80
120
180
250
315
公差
Dc1.Dc
±0.055
±0.065
±0.08
±0.095
±0.11
±0.125
±0.145
±0.16
Dcp
±0.025
±0.05
4. 保持架兜窝的深度K(取值精度0.01)
K=0.5Dw+εc
表13 εc值、Rc、K的公差 mm
Dw
超过
—
6
10
14
18
24
32
40
50
到
6
10
14
18
24
32
40
50
60
Rc、K的公差
0.04
0.05
0.06
0.07
0.08
0.1
0.1
0.12
0.14
εc值
0.04
0.05
0.06
0.07
0.08
0.1
0.1
0.12
0.14
5. 保持架球兜内球面半径Rc(取值精度0.01)
Rc=Kmax 若工艺条件允许,也可制造圆形兜孔Rc=K.
按上式试算得的保持架尺寸Bc,Rc,K值必然使保持架在轴承内产生径向窜动,其径向窜动量ε可按下式计算(ε及表14的εmax、εmin仅供复核参考)
ε=0.85Bc-Dw sin cos-1
计算εmax时,Rc,K取最大值;计算εmin是,Rc,K取最小值;而Dw,Bc用公称尺寸.
计算得的εmin及εmax不得超过表14的规定.
表14 保持架径向窜动量ε mm
Dw
超过
—
6
10
14
18
24
32
40
50
到
6
10
14
18
24
32
40
50
60
εmin
0.2
0.2
0.3
0.3
0.4
0.4
0.6
0.6
0.7
εmax
0.6
0.7
0.8
1
1.2
1.4
1.6
1.8
2
如超出εmax时,可适当减小K,Rc,但减小后应满足
2K≥Dw+εc
必须保证保持架不与套圈碰套,验算时应考虑:
>+ε1
>+ε1
保持架与内,外圈档边之间的间隙
当Dw≤10mm 时, ε1≥0.2
当Dw>10mm 时, ε1≥0.4
6. 相邻两球兜(或铆钉孔)中间距离C(取值精度0.01,公差±0.025)
C=Dcp sin
7. 兜孔中心与相邻铆钉孔中心间距离C1(取值精度0.01,公差±0.025)
C1=Dcp sin
8. 保持架兜孔之间的平面与球兜必须圆角相交,圆角半径rc应尽可能取大,但是为了便于铆合保持架,在保持架铆钉大头的周围必须保证宽度不小于0.3mm的平面,因此,圆角rc应满足:
rc≤ Dcp sin-(+S)cos sin-1 -–0.3
9. 浪形保持架用半圆头铆钉的选取:
半圆头铆钉尺寸及公差按表15选取
表15 浪形保持架用半圆头铆钉尺寸及公差 mm
铆钉杆直径dm
公称尺寸
0.8
1
1.2
1.5
2
2.5
3
3.5
4
4.5
5
公差
±0.03
±0.04
±0.05
铆钉头直径Dm
公称尺寸
1.2
1.6
1.9
2.4
3.2
4
4.8
5.6
6.4
7.2
8
公差
0 -0.2
0 -0.3
最小杆端直径d1min
0.74
0.93
1.13
1.41
1.9
2.37
2.87
3.37
3.87
4.5
5
有效杆长l
1
1.4
2
3
4
5
7
铆钉头高度H
公称尺寸
0.6
0.8
0.95
1.2
1.6
2
2.4
2.8
3.2
3.6
4
公差
±0.1
±0.15
铆钉头对杆中心线同轴度
0.05
0.1
半圆铆钉头半径SR
0.6
0.8
0.95
1.2
1.6
2
2.4
2.8
3.2
3.6
4
rmax
0.2
0.3
铆钉孔直径tc
公称尺寸
0.8
1
1.2
1.5
2
2.5
3
3.5
4
4.5
5
公差
0.15 0.08
0.2 0.1
两半保持架钢板厚2S
1
1.4
1.4
2
2
2.4
2
2.4
3

3

3
4
4
5
6
7

铆钉杆长度L
公称尺寸
2.8
3.2
3.2
4
4.2
4.8
4.8
4.8
6.7

7.3

7.8
8.8
9
11
11
15

公差
0.2
注:铆钉杆长度允许各生产厂根据铆钉杆材料硬软情况适当加以调整.
四.深沟球轴承零件质量计算
1. 外圈质量
We=γ╳Ve╳10-6(kg)10-6(kg) γ-材料密度(下同)
Ve==0.785(D2-D22)B-1.349D r2-2.245r82 D2-1.345De Re2+0.6176Re3
(若γ=7.8g/cm3) 尺寸代号见图01,对400系列,r8改为r3.
2. 内圈质量
Wi=γ╳Vi╳10-6(kg)
Vi==0.785(d22-d2)B-1.349d r2-2.245r82 D2-1.345di Ri2+0.6176Ri3
(若γ=7.8g/cm3) 尺寸代号见图02,对400系列,r8改为r3.
3. 浪形保持架质量
半保持架质量Wc=10.35[Dcp+0.36388 Z (Rc+S/2)](Dc-Dc1)S╳10-6(kg)
(若γ=7.8g/cm3) 尺寸代号见图07
4. 钢球质量
Ww=(πDw3 γ)/6
若材料密度γ=7.8 g/cm3
则Ww=7.8╳10-6╳(πDw3 )/6=4.08╳10-6╳Dw3 (kg)
5. 铆钉质量
Wm=γ╳10-6{πH2(3SR-H)/3+π[d12(L-e)+dm2 e]/4}
若γ=7.8g/cm3
则Wm=24.5╳10-6{H2(3SR-H)/3+[d12(L-e)+dm2 e]/4} (kg)
尺寸代号见图09
五.深沟球轴承产品图的绘制
轴承产品装配图及零件图应按轴承专业标准JB/CQ107-88,”滚动轴承产品图样格式”的规定绘制.
六.密封深沟球轴承优化设计
密封深沟球轴承系深沟球轴承(开式)的变型产品,其主要的不同点在于带有密封圈(分为接触试和非接触试两种),因而在外圈上要设置密封槽,并相应提高相关尺寸形位的技术要求,其余则完全与深沟球轴承(开式)相同.轴承套圈上不标志,在密封圈外侧面模压标志.
1. 外圈设计
除密封槽尺寸,挡边直径D2公差和沟位置ae公差外,其余尺寸与深沟球尺寸完全相同.
1)外圈挡边直径D2 (取值精度0.1,公差按表16)
表16 mm
D2
超过
—
30
50
80
120
到
30
50
80
120
180
D2公差
0.084
0.1
0.12
0.14
0.16
2)外圈密封槽顶宽b1 按表17选取(公差±0.03)
表17 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
b1公差
0.7
0.8
0.9
1
1.2
3)外圈密封槽位置b 按表18选取后用下式计算(取值精度0.1,公差按表18)
b=b1+SH+δm1+δm2
SH:密封圈骨架钢板厚度;
δm1:密封圈胶面到轴承端面距离;
δm2:密封圈骨架挂胶厚度参数;
表18 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
SH取值
0.4
0.5
0.6
0.7
0.8
δm1取值
0.2
0.2
0.3
0.3
0.5
δm2取值
0.1
0.2
0.2
0.2
0.2
b公差
0.084
0.1
0.12
0.14
0.16
4)外圈密封槽止口直径D3(取值精度0.1,公差按表19)
D3=D2+2δm2+ε+SH
表19 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
ε取值
1
1
1.2
1.4
1.6
D3公差
±0.042
±0.05
±0.06
±0.07
±0.08
5)外圈密封槽底直径D4(取值精度0.1,公差同D3)
D4=D3+b1-0.1
6)外圈密封槽压坡角α
α=45°,当止口厚度H≥0.5mm时(H=b-b1-(D4-D3)/2)
α=30°,当止口厚度H<0.5mm时(使H=0.5mm)
7) 密封槽顶圆弧半径R1按表20选取
表20 mm
D
超过
—
80
120
到
80
120
180
R1取值
0.3
0.4
0.5
8)外圈沟位置尺寸ae对两端面的对称度按表21确定
表21 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
ae,ai对两端面的对称度
±0.02
±0.025
±0.03
±0.035
±0.04
2. 内圈设计
除内圈沟位置尺寸ai和内圈挡边直径d2公差外,其余各部尺寸与深沟球轴承完全相同.接触试、非接触试密封轴承的内圈相同.
1) 内圈沟位置尺寸ai对两端面的对称度与同型号外圈ae的对称度相同,见表21.
2) 内圈挡边直径d2(公差按表22)
表22 mm
d
超过
—
18
30
50
80
到
18
30
50
80
120
d2的公差
-0.011
-0.013
-0.016
-0.019
-0.022
3. 密封圈设计
除接触唇部尺寸外,接触式和非接触试各部尺寸相同.
1) 密封圈外径Dm1(取值精度0.01,公差按表23)
Dm1=D4+δm3
δm3:密封圈外径压缩量,按表23选取
表23 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
δm3取值
0.08
0.1
0.12
0.14
0.16
Dm1的公差
±0.042
±0.05
±0.06
±0.07
±0.08
2)密封圈装配引导直径Dm2(取值精度0.1,公差按表24)
Dm2=D3-0.3
表24 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
Dm2的公差
0.13
0.16
0.19
0.22
0.25
3)密封圈骨架定位直径Dm3(取值精度0.1,公差同Dm1)
Dm3=D2-SH
4)密封圈肩部直径Dm4(取值精度0.1,公差同Dm2)
Dm4=Dm3+2(SH+δm2)
5)密封圈装配减压槽圆弧半径Rm1 按表25选取
表25 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
Rm1值
0.2
0.25
0.25
0.3
0.35
6)密封圈台肩圆弧半径Rm2: Rm2≤0.2
7)密封圈总厚度Bm1(取值精度0.1,公差按表26)
Bm1=b1+SH+δm2
表26 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
Bm1公差
-0.07
-0.084
-0.1
-0.12
-0.14
8)密封圈外径唇部厚度Bm2(公差按表18中的b的公差值,但取负号)
Bm2=b1
9)密封圈外径唇顶厚度Bm3(取值精度0.01,公差+0.1)
Bm3=Bm2/2
10)密封圈骨架挂胶厚度Bm4
Bm4=δm2
11)密封圈内径处唇厚Bm5(取值精度0.1,公差同Bm1)
a. 当Δ≥0.3时,Bm5=Bm1
Δ=Xm-XB=(B/2-Bm1-δm1)-
式中Bk=K(保持架兜孔深),Bs=S(保持架钢板厚)
dm3=d2+2 Bm5/3+ε1(ε1 按表27选取)
b. 当Δ<0.3时
Bm5= B/2 -δm1- -0.3
表27 mm
d
超过
—
18
30
50
80
到
18
30
50
80
120
ε1取值
0.7
0.9
1.1
1.4
1.7
12) 密封圈内径处内唇,外唇尺寸Bm6,Bm7(取值精度0.1,公差按表28)
Bm6=Bm7=Bm5/3
表28 mm
d
超过
—
18
30
50
80
到
18
30
50
80
120
Bm6,Bm7公差
0.07
0.084
0.1
0.12
0.14
13)密封圈内径dm1(取值精度0.1,公差按表29)
dm1=d2+0.2+δm4
δm4:密封间隙参数
表29 mm
d
超过
—
18
30
50
80
到
18
30
50
80
120
δm4取值
0.1
0.2
0.3
0.4
0.5
dm1公差
0.11
0.13
0.16
0.19
0.22
14)密封圈内径处减压槽直径dm2(取值精度0.1,公差同dm1)
dm2=dm1+(2×Bm5)/3
15)密封圈内径处润滑脂引导斜坡直径dm3(取值精度0.1,公差按表30)
dm3=dm2+δm5
δm5:润滑脂引导斜坡直径参数
表30 mm
d
超过
—
18
30
50
80
到
18
30
50
80
120
δm5取值
0.3
0.4
0.5
0.6
0.7
dm3公差
±0.055
±0.065
±0.08
±0.095
±0.11
16)密封圈内径处润滑脂引导斜坡角度β(公差±1°)
β=45°
17)标志、标志尺寸(取值精度0.1)
密封轴承通常在密封圈上以模塑方式标志,并在密封圈模压成型时一次完成.
标志中心圆直径Dk
Dk=(Dm4+dm1)/2
标志面宽度hw
hw=(Dm4-dm1)/2
标志字高可参考表8规定作适当放大.
18)接触式密封轴承接触唇内径dm4(取值精度0.01,公差按表31,dm4=d2/(1+k) k:接触唇压缩量参数)
表31 mm
d
超过
—
18
30
50
80
到
18
30
50
80
120
k值
0.01
0.009
0.008
0.007
0.006
dm4公差
0.07
0.084
0.1
0.12
0.14
19)密封圈接触唇减压圆弧半径Rm3(取值精度0.1)
Rm3=(dm2-dm4)/8
4.密封圈骨架
密封圈钢骨架采用08或10钢板制造,其厚度公差按GB708较高级精度确定.
1) 骨架定位尺寸DH(取值精度0.1,公差同Dm1)
DH=Dm3
2) 钢骨架板厚SH(按表32选取)
表32 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
SH值
0.4
0.5
0.6
0.7
0.7
SH公差
-0.05
-0.06
-0.07
-0.08
-0.08
3)钢骨架总厚度尺寸H(公差±0.1)
H=2 SH
3) 钢骨架内径尺寸dH(取值精度0.1,公差按表33)
dH=dm2+δm6
δm6:骨架内径胶厚参数
表33 mm
d
超过
—
18
30
50
80
到
18
30
50
80
120
δm6取值
1.2
1.5
1.8
2
2.5
dH公差
0.11
0.13
0.16
0.19
0.22
5. 带防尘盖深沟球轴承系深沟球轴承另一种变型,其与密封深沟球轴承的不同处在于以防尘盖置换了密封圈,因而其外圆、内圈、保持架和钢球均与相应的密封深沟球轴承相同.
1)防尘盖外径尺寸DF(取值精度0.01,公差按表34)
DF=D3-δF
表34 mm
D
超过
—
30
50
80
120
到
30
50
80
120
180
DF公差
-0.065
-0.08
-0.1
-0.12
-0.105
-0.117
-0.142
-0.174
-0.207
-0.245
δF取值
0.1
0.15
0.2
0.2
0.25
2)防尘盖内径尺寸dF(取值精度0.1,公差按表35)
dF=d2+0.4+δm4(δm4按表29选取)
表35 mm
d
超过
—
18
30
50
80
到
18
30
50
80
120
dF公差
0.07
0.08
0.1
0.12
0.14
3)防尘盖钢板厚SF,按表36选取
表36 mm
D
超过
—
50
80
120
到
50
80
120
180
SF取值
0.2
0.3
0.3
0.4
SF公差
-0.04
-0.04
-0.04
-0.04
4) 防尘盖卷边圆弧半径RF(取值精度0.1)
RF=3 b1/4-SF
b1按表17选取
5) 防尘盖卷边处宽度BF(取值精度0.1,公差-0.1)
BF=2.678b1
6) 防尘盖尺寸BF1(取值精度0.1,公差±0.1)
BF1=b-SF-δm1
7) 防尘盖翻边尺寸BF2(取值精度0.1,公差±0.1)
BF2=3.5 SF
8) 防尘盖尺寸DF1(取值精度0.1,公差±0.1)
DF1=DF-4(RF+SF)
9)防尘盖尺寸DF2(取值精度0.1,公差±0.1)
DF2=D2-2 SF
10)防尘盖尺寸DF3(取值精度0.1,公差±0.1)
DF3=DF2-2 BF1
11)防尘盖卷边圆周等分开槽数NF(取值精度0.1)
NF=πDF/16 计算后按奇数圆整.
12)防尘盖卷边圆周等分开槽宽度hF
hF=4SF
13)防尘盖卷边圆周等分开槽角度αF(公差±1°)
αF=360°/NF
14)防尘盖卷边圆周等分开槽圆弧半径RF1
RF1=hF/2
七．额定动载荷和额定静负荷
按GB/T 6391-1995 滚动轴承 额定动载荷和额定寿命
GB/T 4662-1993 滚动轴承 额定静负荷
1．径向基本额定动载荷
轴承的基本额定动载荷Cr为：
若Dw≤25.4 mm Cr=fc Z2/3Dw1.8 (N)
若Dw>25.4 mm Cr=3.647fc Z2/3Dw1.4 (N)
附表2 深沟球轴承的fc系数
Dw/Dwp
fc
Dw/Dwp
fc
Dw/Dwp
fc
0.05
46.7
0.14
58.8
0.28
57.1
0.06
49.1
0.16
59.6
0.3
56
0.07
51.1
0.18
59.9
0.32
54.6
0.08
52.8
0.2
59.9
0.34
53.2
0.09
54.3
0.22
59.6
0.36
51.7
0.1
55.5
0.24
59
0.38
50
0.12
57.5
0.26
58.2
0.4
48.4
注：对于Dw/Dwp的中间值，其fc值可由线形内插值法求得。
2．径向基本额定静载荷
轴承的基本额定静载荷Cor为:
Cor=12.3 Z Dw2 (N)
附录：
1． 锁量 ：=[1-cos(Φ/2-90)](Dwp-Dw);

八．实体保持架的设计
轴承工作时，通常保持架是由内圈挡边引导旋转；但高速轴承要求由外圈挡边引导旋转。
由内圈挡边引导旋转的保持架：
dc=d2+ε2; Dc=dc+Dw;
由外圈挡边引导旋转的保持架：
Dc=d2-ε2; dc=Dc-Dw;
式中：ε2—金属实体保持架内、外圆柱表面与内、外圈引导挡边间的保证间隙。
dc和Dc的公差，如系引导挡边为0.01mm, 如系非引导挡边为0.1mm。
表8 ε2 值 mm
挡边直径
d2和D2
超过
—
30
50
80
120
180
260
360
到
30
50
80
120
180
260
360
500
ε2
内挡边引导
0.15
0.2
0.25
0.3
0.35
0.4
0.45
0.5
外挡边引导
0.3
0.3
0.4
0.5
0.6
0.7
0.8
1
注：内挡边引导，以d2查表，外挡边引导以D2查表。
表9 dc和Dc的容许偏差 mm
保持架直径dc和Dc
超过
—
30
50
80
120
180
260
360
到
30
50
80
120
180
260
360
—
dc
内挡边引导
0.1
0.1
0.1
0.15
0.2
0.25
0.3

Dc
-0.15
-0.2
-0.2
-0.3
-0.4
-0.5
-0.6
-0.7
dc
外挡边引导
0.1
0.15
0.15
0.2
0.3
0.4
0.5

dc
-0.1
-0.1
-0.15
-0.2
-0.25
-0.3
-0.35
-0.4

1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究
2. 基于单片机的嵌入式Web服务器的研究
3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究
4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制
5. 基于MCS-51系列单片机的通用控制模块的研究
6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器
7. 单片机控制的二级倒立摆系统的研究
8. 基于增强型51系列单片机的TCP/IP协议栈的实现
9. 基于单片机的蓄电池自动监测系统
10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究
11. 基于单片机的作物营养诊断专家系统的研究
12. 基于单片机的交流伺服电机运动控制系统研究与开发
13. 基于单片机的泵管内壁硬度测试仪的研制
14. 基于单片机的自动找平控制系统研究
15. 基于C8051F040单片机的嵌入式系统开发
16. 基于单片机的液压动力系统状态监测仪开发
17. 模糊Smith智能控制方法的研究及其单片机实现
18. 一种基于单片机的轴快流CO〈,2〉激光器的手持控制面板的研制
19. 基于双单片机冲床数控系统的研究
20. 基于CYGNAL单片机的在线间歇式浊度仪的研制
21. 基于单片机的喷油泵试验台控制器的研制
22. 基于单片机的软起动器的研究和设计
23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究
24. 基于单片机的机电产品控制系统开发
25. 基于PIC单片机的智能手机充电器
26
