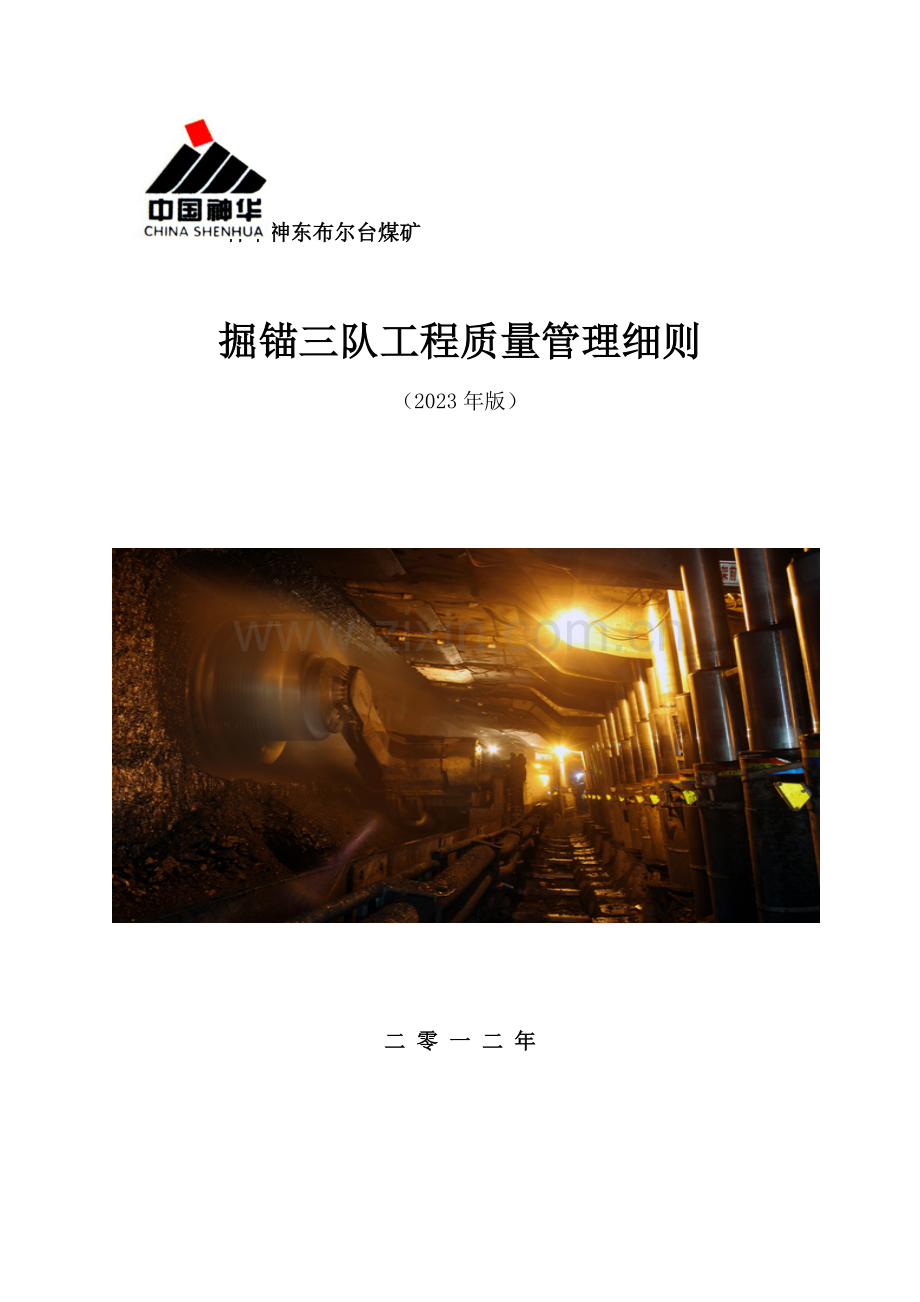

掘锚三队采掘工程质量管理细则.doc

神华神东布尔台煤矿

掘锚三队工程质量管理细则
（2023年版）

二 零 一 二 年

目 录

总 则 1
掘进工作面工程质量 2
第1条 掘进巷道几何尺寸管理 2
第2条 巷道支护工程质量管理 3
第3条 巷道顶（底）煤厚度 5
第4条 巷道局部钢带、网片的安装管理 6
第5条 掘进工作面文明生产及图牌板管理 7
第6条 空顶警示杆及交接班栅栏管理 8
第7条 材料码放管理 8
第11条 亮点工程及标准化管理 10
第12条 班组记分标准 12
附则 14

总 则
1. 为进一步加强采掘工程质量管理，提高采掘工作面质量标准化水平，保证矿井安全高效地生产，依据神华集团公司《神华集团公司质量标准化标准及考核评级办法实行细则》以及神东煤炭集团公司[2023]446号文献规定，掘进工作面工程质量的实际情况，本着切合实际、便于操作、精简高效、提高标准、从严规定的原则，特制定工程质量管理办法。
2. 采掘工程质量是矿井安全生产的先决条件，是质量标准化工作的基础，掘锚三队根据《布尔台矿2023年采掘工程质量管理细则》，特制定《掘锚三队2023年工程质量管理标准》，严格工程质量管理。

掘进工作面工程质量
第1条 掘进巷道几何尺寸管理
1.巷道宽度允许误差范围：光左（光右）≤+100mm（0～100mm）(掘锚机允许偏中线0～100mm)，偏出0-100mm对煤机司机罚款50元扣绩效2分，偏出100mm-200mm对煤机司机罚款100元扣绩效5分,偏出200mm-300mm对煤机司机罚款200元扣绩效10分.偏出300mm-400mm对煤机司机罚款500元扣绩效20分，大于400mm扣除当班生产得分。
2.巷道顶底板必须平直，没有明显的波浪起伏。顶底板台阶控制在100mm以下，出现大于100mm的台阶，发现一处，处罚煤机司机100元扣绩效2分，出现100mm-200mm台阶处罚煤机司机200元扣绩效5分，出现200mm-300mm台阶处罚煤机司机300元，扣绩效10分。大于300mm台阶，处罚煤机司机500元扣绩效分20分。
3.巷道高度3.8m,允许偏差范围为0～+200mm，当巷道几何尺寸出现欠高、超高时，出现超过设计范围在0mm～100mm之间的，处罚煤机司机100元扣绩效2分；超过设计范围在100mm～200mm之间，处罚煤机司机200元扣绩效5分。超过设计范围在200mm～300mm之间的，处罚煤机司机300元扣绩效10分.大于300mm，处罚煤机司机500元扣绩效分20分。
4.联巷开口的抹角尺寸：掘锚机不得大于5*5m（开口跨度不得超过11m）,联巷贯通需要顶底板平整，联巷与正巷的台阶不得大于100mm，如超过按第三条标准处罚。
5.当班连续10m顶、底板平整无台阶，底板无搓板，不留底煤，不破底，奖励当班500分，煤机司机奖励200元，底板出现搓板一次，处罚煤机司机100元，扣当班300分。
第2条 巷道支护工程质量管理
1.锚杆间排距必须严格按照设计施工，顶锚杆必须保证横直竖齐，顶锚杆抗拔力不得小于8吨，扭矩不小于100N·M，顶锚杆其锚固段长度必须保证在0.8m以上；人工施工帮锚杆时，必须拉线喷点，上下成排，前后成行，间排距误差不得超过±100mm，一根不合格处罚支护工10元/根并扣绩效分0.5分/根；铁托盘、木托板要正，否则发现一处处罚支护工10元/根并扣绩效分0.5分/根；顶、帮锚杆外露长度从螺母算起露出(螺母部分）不超过40mm（挂单轨吊锚杆除外），最小必须超过螺帽2扣（扣 间距约10mm）；玻璃钢锚杆扭矩不小于60N·M，金属锚杆扭矩不小于70 N·M（带木托盘时不小于70 N·M）；帮锚杆锚固段长度在0.6m以上，帮锚杆锚固力不小于5T，没有达成以上标准对锚杆机司机处罚10元/根，锚固后的锚杆无撞弯、变形等失效现象；违反以上规定的，对负责人罚款10元/根，扣绩效分0.5分/根。外露过长、失效的锚杆，应在周边及时补打锚杆，并且解决掉原失效锚杆，带木托盘的帮锚杆，仅允许上一块木托盘，发现一处不合格，不及时解决原失效锚杆的，处罚锚杆支护工20元/根，扣绩效分5分/根；如当班规定解决，第二日仍没解决处罚加倍。每拖一日在前一日处罚上加倍。
2.锚索间排距必须严格按照设计施工，施工时必须拉线，巷道顶板上中间一排锚索必须成一条直线；锚索支护必须按照规程规定及时支护到位，锚索外露长度150-200mm，对于失效的锚索必须重新补打，外露长度超过200mm的锚索，当班必须解决，不解决处罚负责人每根100元，扣绩效分5分/根，如第二日不解决处罚翻倍。锚索的抗拔力必须达成设计规定《27T(270KN)》，必须执行打一根涨紧一根，严禁有不涨紧或涨紧不到位现象，涨紧锚索的设备及压力表必须完好可靠，使用的材料（钢绞线、树脂）型号必须满足设计规定，不得擅自变更，否则处罚负责人500元。现场使用托盘与锁具、树脂（装箱管理）必须码放整齐，不能影响行人行车。工作面范围内材料要做到码放整齐有序，否则处罚负责人100元。规定打锚索时使用集水漏斗，将积水收集在水箱内，集中外排，如检查发现不使用接水装置，一次处罚锚索机司机100元/人。
3.锚索不准压在其他锚杆上，如按照设计将出现以上情况，符合设计规定期不做处罚。否则，按照锚杆50元/根，锚索100元/根进行处罚,，并口绩效分2分/根。
4.失效的锚索必须补打，否则处罚锚索工100元/根并扣五型绩效分2分/根。
5.顶板离层仪按规定每100m安设一个，联巷、调车硐口必须安设，初始值深孔、浅孔均设立为10mm，未在规定地点安设顶板离层仪，处罚当班锚索支护工100元/人，未按规定设立初始值，处罚当班锚索支护工100元/人。
6.巷道支护挂网时，巷道必须被网片全断面覆盖；顶网片要保证一头齐，否则发现一处处罚当班递料工50元/人；网片铺设必须平整，帮网片与帮网片按照200mm进行搭接，顶网与帮网搭接不低于500mm，顶网与顶网搭接不低于100mm，否则处罚递料工50元/处，帮锚杆必须打在网片与网片的压茬处，否则处罚锚杆机司机50元/处；同时规定采用“双排迈步式”每隔200mm用14号双股铁丝进行绑扎，漏绑一处对递料工罚款5元，绑扎铁丝头必须弯在网片里，每根铁丝外扎处罚递料工5元。铁丝绑扎不得少于3圈，发现一处不合格，对负责人罚款5元。
7.早班必须补挂被刮坏的帮网、顶网，没有补挂的，对负责人每处罚款50元/片。
8.生产班退机刮坏的帮网，刮坏一片对负责人每处罚款20元/片.
9.带木托盘的帮锚杆，仅允许上一块木托盘，发现一处不合格，对帮网支护人员罚款100元/处；帮锚杆支护必须按设计规定施工，应当打玻璃钢锚杆的不得打铁锚杆，反之亦然，否则处罚采煤技术员200元，负责人200元，屡次发生类似事故的加倍处罚。
第3条 巷道顶（底）煤厚度
1.掘进巷道留设顶（底）煤必须严格按生产技术组所发施工图中的留设顶（底）煤掘进技术规定执行，结合实际探测煤层厚度、施工技术规定等及时调整掘进层位。掘锚机在掘进如顶、底煤厚度留设出现以下情况时，将进行相应处罚：
2.掘进巷道无煤层变薄或无特殊构造，不允许破底，破底50mm-100mm，处罚煤机司机100元，扣绩效2分。破底100mm-200mm，处罚煤机司机200元，扣绩效5分。必须执行“掘一米、支一米”制度，及时支护，当班支护不到位，按实际支护距离计算当班进米。
4.发现具有留顶、底煤条件的掘锚机掘进巷道未按作业规程规定留设的，每次处罚跟班队长和煤机司机各100元。每班必须进行探顶、底煤，没有进行探顶、底煤，处罚班长300元，跟班队长200元。弄虚作假每处处罚班长500元，跟班300元。
第4条 巷道局部钢带、网片的安装管理
1.正常情况下，联巷口抹角（联巷贯通点）要及时进行锚网支护，联巷口抹角处散锚杆不得少于7根，且分布均匀，否则处罚班长100元/次。
2.掘进巷道超宽严重地点，巷道交叉口顶台阶大于100mm处，局部出现地质构造、滑面和裂隙发育的地点，皆必须及时对顶部和帮部进行挂网补强支护，不及时支护的每处处罚班长100元。
3.巷道局部施工的钢筋钢带必须紧贴顶板，锚杆必须架设于钢筋钢带的有效固定部位（两端不得出现下垂现象）。如出现钢筋钢带未用锚杆固定或钢筋钢带变形不贴顶的情况，按一处不合格处罚20元的标准对锚杆机司机进行处罚,并规定进行整改，否则加倍处罚；对于生产过程中人为损坏的钢带必须及时解决，否则，处罚负责人100元/根。
4.吊挂锚杆用φ18×2100mm螺纹钢锚杆，左帮吊水管锚杆每2米打一根，距左帮200mm，右帮吊压风管锚杆煤3米打一根，距右帮1m.如有漏打处罚500元/根，如有不合格按每根10元的标准对锚杆机司机进行处罚；顶、帮网不能出现网兜现象，否则处罚锚杆机司机50元/处。
第5条 掘进工作面文明生产及图牌板管理
1.进入掘进工作面所有图牌板管理执行《标记标志管理规范》规定。规定交接班地点五图一表牌板、交接班地点管理牌板，大小、高低一致，否则处罚技术员100元，牌板下方的记录箱排列间距均匀美观，并随时保持清洁卫生，箱内不得存放除记录本以外的杂物、垃圾等，,有一处不合格处罚跟班队干100元。
2.风筒吊挂在巷道的非行人侧，做到吊挂平直、逢环必挂、无积尘，有本队的标记，拐弯处无死弯，无破口漏风。否则处罚跟负责人100元/处。
3.电缆框附近无杂物、淤泥、积水，电缆框内缆线摆放整齐，标记标志醒目完整。否则处罚负责人100元/次。
4.工作面浮煤规定及时清理，当煤机割完一个循环后退机前把空顶区的浮煤清理一遍，在交接班前掘进巷道要把两侧直角部分的浮煤清干净，掌子头不得堆积浮煤，否则处罚班长100元/次。
5.两班必须在指定地点进行交接班，如两班没有进行交接班，对两班长每人处罚100元。当班班长必须将当班问题清楚.准确告诉下班班长，没有将问题交代清楚，队当班班长处罚100元。
6.交接班前要将工作面浮煤，积水清理干净，不给下个班留“尾巴”，浮煤或积水没有清理干净，每处扣当班生产得分100分。
7.班长和各岗位工天天必须配合验收员验收，班长并和验收员一起验收，如不配合验收，或提前上车，扣班长当班生产得分。。
第6条 空顶警示杆及交接班栅栏管理
1.掘进工作面空顶区必须安设统一标准的空顶警示杆和警示牌板，发现一次没有，处罚煤机司机50元。
2. 生产时，在距工作面滞后20m的地方设立警戒，防止人员进入正在施工的区域，规定在巷道内设栅栏并悬挂“严禁入内”的警示牌板。破碎机处设可折叠的警示档杆。发现一处未设栅栏，处罚班长100元。
第7条 材料码放管理
1.支护材料：
1） 、工作面所有支护材料存放数量不能超过四个小班用量（砼底板期间除外）；
2） 、支护材料锚杆、网片，整齐地码放在联合材料架上且必须靠近连运车（破碎机）码放；
3） 、所有支护材料要上架管理，上架材料必须分类码放，
4） 、锚索使用专用吊挂钩子（钩子宽度不得超过30cm）吊挂在材料架对面帮上，所有锚索平直，两端整齐，并挂牌管理；
5） 、锚索、锚杆配套钢带使用专用钩子（钩子焊接在材料架上，钩子宽度为一条钢带的宽度）吊挂在材料架上，两端整齐；
6） 、锚杆呈“一”字码放，尾部统一朝向工作面，尾端对齐；
7） 、金属网、塑料网呈“品字型”摆放，两端对齐；
8） 、钢筋网摆放平整上架，外角呈直角；
9） 、木垫板、整箱树脂摞好后，四周整齐，码放高度不得大于1m，不得淋水；
10） 材料架上设立储物方格，铁托盘（顶锚、帮锚）、塑料托盘分类装箱管理，箱内铁托盘必须码放整齐成排成列；
11） 树脂两端对齐，码好呈平面。
每发现1项材料未上架管理，处罚班长100元，材料未分类码放处罚班长100元，每发现一处码放不合格，处罚班长100元。
2．风筒码放外角要呈直角，风筒环上的铁丝去掉，叠风筒前要检查吊环是否齐全，接口钢圈是否变形，风筒是否有破口完好，最后才干叠好码放；吊挂水管链装尼龙袋后摞齐，摞放高度不得大于2袋；胶管呈圆形盘好摞齐，接口处上好堵头防止损坏和污染接头，摞放高度不得大于0.5m。否则一项处罚负责人100元。
3．材料架上设立储物方格，螺栓、螺母按型号分类装盛，材料架上无储物方格，处罚负责人100元，螺栓、螺母未分类装。
4．所有材料必须有标志牌，说明规格、型号、价格。可用A4纸打印后塑封，集中粘贴或相应悬挂在材料架的醒目位置。缺一项标志牌，处罚班长100元。
5．交接班记录箱、工具箱、急救箱内不得存放无关杂物，箱体内的记录本、工器具、药品等摆放整齐，否则处罚班长100元/次。
6.备用水管码放，两头齐，上架管理，靠副帮放置，正常情况下码放高度不得超过存放架的高度；特殊情况下（砼底板期间），码放高度可适当放高，但必须有保护措施，必须用双股铁丝将水管拢住绑在副帮上，防止水管垮塌，否则处罚检修班班长100元。
7.备用皮带件分类码放，两头齐，上架管理，放置在皮带架纵梁上，码放高度不得超过存放架的高度，否则处罚检修班班长100元。托辊不得挂在巷道两帮帮网上，发现一次处罚班长200元。
第11条 亮点工程及标准化管理
1.交接班地点位于胶带机机尾处，必须有施工图牌板，交接班记录、饮水机、个人饮水杯，安设至少两盏照明灯。在机尾后部设立工具箱及饮水机、个人饮水杯组合，安设在胶带机上。否则处罚检修班班长100元。
2.掘锚机生产过程中，刮板机尾摆动频繁且没有提醒功能，割煤时由于粉尘浓度大，人员看不清楚机尾摆动情况，为了能在机尾摆动过程中提供一个警示功能，在机尾运送机槽两侧各焊接一个柔性可以摆动的弹性警示杆，并用反光贴贴住，起到警示作用。未设立或损坏未及时更换，处罚煤机司机100元。
3.掘进面后配套梭车时，梭车运营区域的联巷抹角处采用帮网+锚杆支护，梭车运营时易刮伤电缆，要采用旧皮带将抹角处帮网保护住，防止电缆刮伤和破坏帮网支护，皮带吊挂牢固、整齐。否则处罚带班队干100元。
4.掘进工作面延皮带安设并使用皮带起吊装置，未按设的处罚机电技术员（副队长） 100元/次，工作面现场延皮带不使用的处罚跟班队干100元。
5.巷道掘进标记，所有字体必须使用模板喷绘，规定竖线长度为350mm，横线长度450mm，线宽30mm；字体采用仿宋字，笔画宽20mm字高120mm，字宽80mm，用白喷漆喷涂于巷道两帮，规定顶底煤厚度及巷道高度标记喷涂于巷道左帮，班组进尺喷涂于巷道右帮，距底板1.5m高处，日期规定为年月日如2023年3月10日则喷为110310，（年份也可不喷涂），未喷涂或不合格的处罚煤机司机50元。
6.掘进队中激光架，生产过程中，用此激光架放设四条激光，掘进、打锚索、锚杆、挂风筒按放线进行，有效提高工程质量。最左边的激光为掘进帮激光，左边第二台、第四台为支护定位激光，左边第三台为掘进主激光，激光架粘贴红白相间反光贴。不合格的处罚机电技术员（副队长）100元/次。
7.风筒编号管理，为了保证接风筒质量，提高标准化水平。现以各队拼音的首字母加风筒的节数，用白色喷漆按模板字样喷绘在风筒上，以此拟定风筒数量，保证局部通风稳定可靠。否则处罚检修班班长100元。
8.用空压机风镐在巷道低洼处的行人侧煤壁上掏小水泵窝，
放置30开关和4KW（或7.5KW）水泵，长*宽*高=1m*1m*1.8m,低于巷道底板500mm,内壁用铅丝网和锚杆进行支护，上挂30开关，下放水泵。低洼存水处未施工小水泵窝或不合格的，处罚采煤技术员100元/处。
9.将煤电钻电缆及其它小缆线整齐的挂在挂钩上，发现工作面小缆线未吊挂或吊挂不整齐的处罚修班班长（带班队长）100元。
10.将所有二寸夹布排水软管整齐的用电缆钩吊在巷帮，规定电缆钩吊挂要平直、间距相等，否则处罚检修班班长（带班队长）100元
第12条 班组记分标准
1. 顺槽120分/米，联巷120分/米,联巷，调车硐大抹角多加200分，联巷小抹角多加80分。
2. 顶板支护未锚网联合支护，顺槽，联巷顶网40分/片，锚杆每根10分，帮锚杆未锚网联合支护，帮网挂大片网80分/片，帮网挂小网30分/片，帮锚杆机打为10分/根，人工打为26分/根。
3. 挂风筒（涉及拐弯风筒）50分/节，拆风筒（涉及拐弯风筒）20分/节。
4. 打锚索50分/根，钢带10分/条。
5. 搬家和设备安装，检修班按人均180分，生产班人均按170分（跟班队干根据工作量的大小进行评分）。
6. 因矿里停产，打杂工时人均100分（跟班队干根据工作量的大小进行评分）。
7. 因本班由于操作失误导致设备损坏影响，影响生产按人均80分，干其他活由跟班队长根据工作量的大小进行评分。
8. 设备半途出现故障，当班解决好，跟班队长根据工作量的大小进行评分。
9. 生产班装卸料：锚索2分/根，塑料网2分/卷，铁丝网4分/卷，大网片4分/片，小网片2分/片，树脂2分/箱，锚杆1分/根，钢带1分/条，卸φ108水管10分/根，装φ108水管15分/根，卸φ159水管20分/根，装φ159水管25分/根，木托盘0.5分/块，铁托盘0.5分/快，水泵10分/台，30开关10分/台，315开关.400馈电30分/台，37kw水泵30分/台，皮带件每件1分，接108水管25分/根，接159水管35分/根，挂链5分/条，吊一根108管15分/根，吊一根159水管25分/根（必须对好），挂电缆钩3分（必须用角钢吊挂），清浮煤1m3得100分，垫石料：1-2料50分/车，2-4料80分/车，3-7料100分/车。
10. 其他杂工根据工作量由跟班队长进行评分。

附则
1. 本办法未明确的事宜，严格执行神华集团和神东煤炭集团采掘工程质量管理有关规定。
2. 本办法自下发之日起起执行，以前与此抵触的相关规定自行终止。
3. 本办法解释权归布尔台矿煤矿掘锚三队。

布尔台煤矿掘锚三队
2023.3.1
