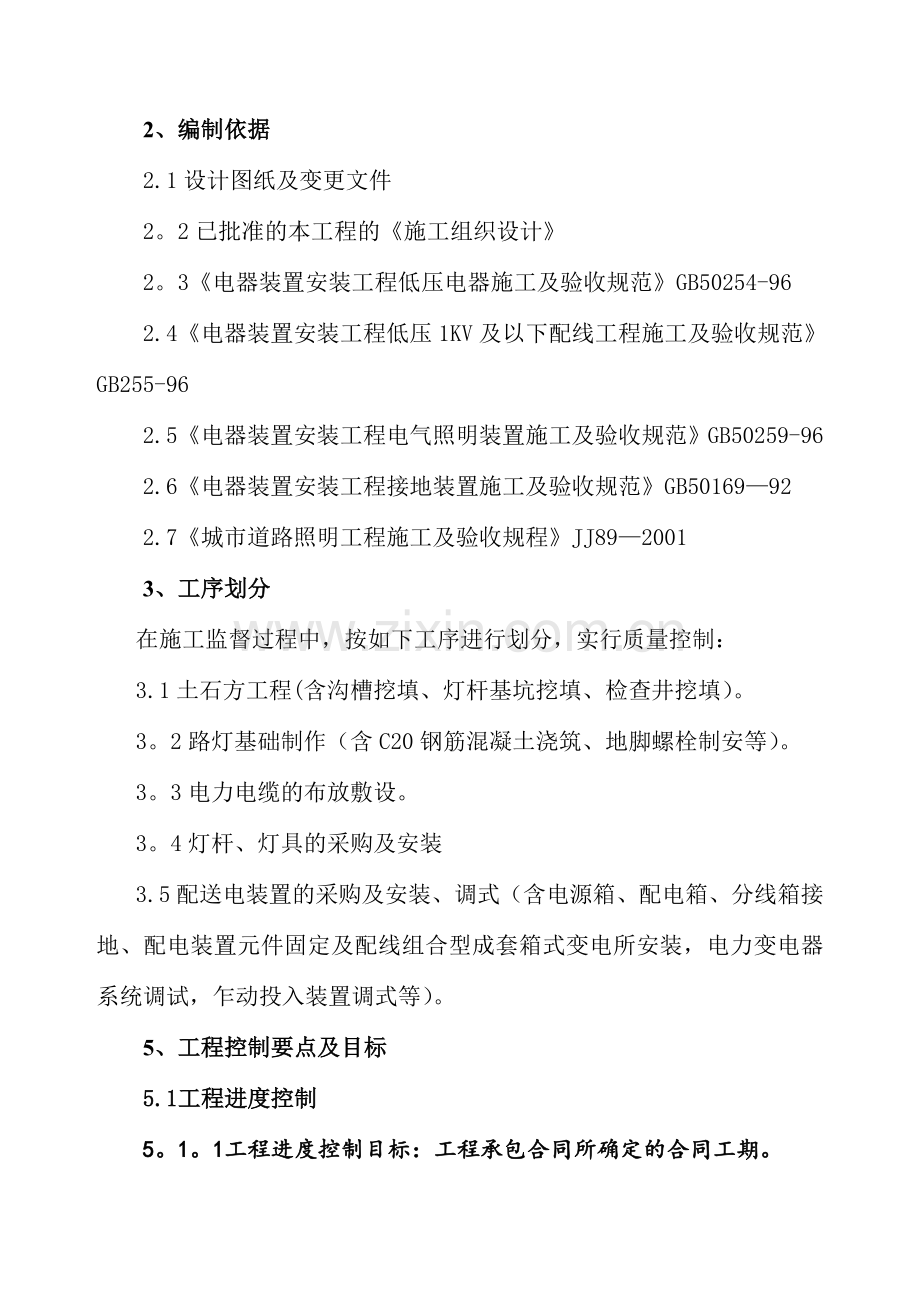

2、编制依据
2.1设计图纸及变更文件
2。2已批准的本工程的《施工组织设计》
2。3《电器装置安装工程低压电器施工及验收规范》GB50254-96
2.4《电器装置安装工程低压1KV及以下配线工程施工及验收规范》 GB255-96
2.5《电器装置安装工程电气照明装置施工及验收规范》GB50259-96
2.6《电器装置安装工程接地装置施工及验收规范》GB50169—92
2.7《城市道路照明工程施工及验收规程》JJ89—2001
3、工序划分
在施工监督过程中，按如下工序进行划分，实行质量控制：
3.1土石方工程(含沟槽挖填、灯杆基坑挖填、检查井挖填）。
3。2路灯基础制作（含C20钢筋混凝土浇筑、地脚螺栓制安等）。
3。3电力电缆的布放敷设。
3。4灯杆、灯具的采购及安装
3.5配送电装置的采购及安装、调式（含电源箱、配电箱、分线箱接地、配电装置元件固定及配线组合型成套箱式变电所安装，电力变电器系统调试，乍动投入装置调式等）。
5、工程控制要点及目标
5.1工程进度控制
5。1。1工程进度控制目标：工程承包合同所确定的合同工期。
5.1。2工程进度控制要点:
5.1。2.1审核施工组织设计中施工技术方案和施工进度计划的合理性。
5.1.2.2审查材料、构配件、设备供应计划是否满足工程进度要求。
5.1.2。3在项目实施过程中,检查实际进度并与计划进度相比较，对出现的偏差情况进行分析,协助施工单位及时采取补救措施.
5。1。2.4严格控制工期索赔
5.1。3工程进度控制措施:
5。1。3。1制定总进度计划的分解计划和控制工作流程图并监督实施。
5。1。3.2合理划分工作段，增加平行作业面,尽量采取机械化施工。
5.2工程投资控制
5.2.1工程投资控制目标:工程承包合同所确定的合同总价。
5.2。2工程投资控制要点:
5。2。2.1核定实际完成工程量特别是西布村和部分城区的工程量，实行物量签认.
5.2.2。2控制设计变更和工程洽商的产生.
5。2。2.3对已发生的设计变更和工程洽 商的相关费用严格审核控制。
5.2。2。4严格控制费用索赔。
5.2.3工程投资控制措施:
5.2.3。1技术措施：通过审核施工组织设计，对主要施工方案、安排进行分析，减少不必要的赶工费用。
5。2。3.2经济措施：进行工程计量，复核工程付款申请，签发付款证书。
5。3工程质量控制
5。3.1工程质量控制目标:工程承包合同所确定的质量目标，即合格工程.
5。3.2质量控制要点：
5。3。2。1土方工程施工质量控制
5.3。2。1。1本工程开挖、外运土方工程量
分部工程名称 项目 土方施工量
路灯基础工程、基坑开挖第一、二标段以清单及设计变更为准计量。
管线工程、沟槽开挖第一、二标段计量同上。
沙方回填第一、二标段计量同上。
5。3。2。1。2施工测量放线
5。3.2。1.2。1做好施工测量前的准备工作：仔细阅读图纸，校测仪器及测量用具；定点放线的依据一般以施工现场及附近水准点作定点放线的依据。如条件不具备,可与设计部门协商，确定一些永久性建筑物作为依据。本工程管线沟槽开挖深度以道路边缘标高为参考确定。
5.3。2。1。2。2验线主要部位：原始桩位及定位条件：主轴线与其控制桩（引桩）；原始水准点、引测标高点和±0.000标高线;测量记录应完整、正确。
5。3.2。1。3开挖与回填
5。3.2。1.3.1施工准备：在组织施工前,要按《施工组织设计》要求 ，进行施工技术交底；定位放线后,方可组织施工。
5.3。2.1.3。2挖方：应根据《施工组织设计》中施工方案要求进行.开挖过程中应根据该工程的土质和边坡高度情况，参照下表进行：
土质类别 边坡坡度（高：度）
砂土(不包括细沙、粉沙）1:1.25-1:1.5
一般性粘土坚硬 1:0.75-1:1
硬塑：1：1—1：1.25
碎石类土充填坚硬、硬塑性粘土1:0.50-1:1
充填沙1：1—1:1。5
5。3。2。1.4注意事项
5。3。2.1.4。1沟槽开挖应尽量避开雨天进行.
5.3。2。1.4。2开挖前必须先行探察施工范围内的地下管线,做好标志，通知有关管线单位到场看护，必要时采取保护措施。当采用机械开挖可能危及管线安全时，禁止采用机械开挖.
5。3.2。1。4。3夜间施工时应合理安排施工项目，防止超挖，施工现场应根据需要安排照明设施，在危险地段应设置明显标志。
5。3。2。1.4.4沟槽开挖深度、宽度、长度应符合设计要求。
5。3.3原材料、构配件、及设备控制
材料/构配件/设备用于本工程部位 控制内容
水泥(普通硅酸盐，32。5)全部出厂质量证明书及试验报告（厂名、品种、标号、生产日期和试验编号）.
商品砼C20路灯基础 商品砼出厂合格证.
C30路面、流水线修复。
钢筋φ10路灯地脚螺栓，接地母线出厂质量证明书和试验报告(允许供销单位提供加盖其印章的复印件），用于接地母线的φ10钢筋还需提供热浸镀锌合格证.
φ27(M24用)路灯地脚螺栓
高压电缆保护管采用CPVC电力管φ167×5
高压电缆横道管采用UPVC电力管φ167×8
低压电缆保护管采用UPVC电力管φ98×5
低压电缆横道管采用CPVC电力管φ110×8
灯杆、路灯符合招标文件要求，出厂合格证
灯具、镇流器、路灯符合招标文件要求，出厂合格证,3C认证.
光源、路灯符合招标文件要求,出厂合格证。
电线、电缆、开关全部符合招标文件要求，出厂合格证，3C认证。
路灯控制箱、路灯控制符合招标文件要求，出厂合格证。
电源控制箱及电气、路灯供电出厂合格证，生产许可证，3C认证。
连接、绝缘等材料、线路接线、绝缘出厂合格证。
5.3.4施工试验
试验内容适用本工程部位、项目
混凝土抗压强度、路灯基础
绝缘电阻、路灯线路、控制箱、配电箱
接地电阻、路灯接地工程
5.3.5隐蔽检验
5.3。5.1基坑、沟槽开挖；
5。3.5.2基础钢筋制安；
5.3。5。3管线敷设、连接;
5。3。5.4接地工程接地干线敷设、连接。
5。3。6使用功能试验记录
5.3。6.1照度测量记录
5.3。6.2路灯控制箱调试记录。
5.3.7工序控制要点：
工序及控制内容
5。3。7.1路灯基础、基坑土方，地脚钢筋制安，基础浇注
5。3.7。2管线沟槽、沟槽开挖
5。3.7.3顶管设计（探察）深度
5。3.7。4管线敷设安管、回填、标志，接线手井砌筑；线缆敷设
5。3.7。5接地工程接地线线敷设、连接、防腐；接地端子连接、防腐
5。3.7.6立杆路灯组装、吊装、固定、调校；紧固，灯脚密封
5。3。7.7电气接线套管压接、端子压接；绝缘处理；电气连接
5。3.7。8其他工程人行道、路面、绿地开挖后恢复,道路及其他标志等恢复。
5.3.8质量控制措施
以施工合同、技术规范、设计图纸要求为依据,重点控制路灯放线、基础施工、管线敷设、路灯安装等工作，将施工监督工作贯穿于施工各阶段,在全过程中以旁站、平行检查为主要手段。
5.3。8。1 道路照明质量监督控制要点
5。3。8。1。1 电力电缆线路及配电装置控制监督
5。3。8.1。1.1 电力电缆线路及配电装置控制施工要求
5。3.8.1。1。1。1电力电缆及其附件的型号、电压、规格、长度、技术指标应符合设计要求。
5.3.8.1。1.1.2电缆管的加工、连接及敷设、电缆支架、桥架的配制与安装应符合国标(GB50168—92)《电气装置安装工程电缆线路施工及验收规范》中的有关规定。
5.3.8。1.1。1。3 电力电缆的敷设、径路、数量、埋深、防护、弯曲半径、电缆终端及电缆头的制作等应符合设计要求及国标(GB50168—92)《电气装置安装工程电缆线路施工及验收规范》中的有关规定.
5。3。8.1。1.1.4电缆终端与电气装置的连接应符合国标（GBJl49—90）《电气装置安装母线装置施工及验收规范》中的有关规定。
5。3。8.1.1.1.5直埋电缆、敷设于地下、建筑物墙内等的管道电缆，必须有隐蔽工程的技术记录，覆盖前应经隐蔽工程验收合格.
5.3。8。1。1.1。6配电装置的型号、规格、数量、外形尺寸及安装位置应符合设计要求.
5.3.8。1。1。1.7设备基础的位置、结构、外形尺寸、预埋件及预留孔必须符合设计要求。
5.3.8。1。1.1。8设备基础的抗压强度应符合设计要求，基础的外观光滑、平整、美观。外露部分的混凝土表面应平整，不允许出现蜂窝麻面。必须提供基础制作的隐蔽工程记录和有关检测报告。
5。3。8.1。1.1。9 电源箱、配电箱、分线箱的安装、接线板的制作安装应符合设计要求及国标(GB50171—92）《电气装置安装工程盘、柜及二次回路结线施工及验收规范》中的有关规定.
5。3。8.1。1.1。10电缆支架、桥架、配电装置应具有良好的接地,接地电阻应符合设计要求及国家现行有关标准的规定。
5。3.8。2 电力电缆线路及配电装置控制监督重点
5.3.8。2.1 电力电缆和电源箱、配电箱、分线箱等配电装置的质量应符合现行国家标准。电缆敷设及设备安装前应首先进行开箱验收，做好验收记录。重点验收以下内容:
5.3。8.2.1.1 电缆型号、电压、规格、长度，设备型号、规格和数量（与施工合同文件相对照).
5.3。8。2.1。2检查三证(合格证、质保单和技术资料)是否齐全;进口设备尚需检查商检证。设备应有铭牌。
5.3.8。2。1。3外观检查：电缆外观应无损伤、绝缘良好。检查设备有无损伤，镀层、漆层是否完整、无损伤,零配件是否完好无损。
5.3。8。2.1.4电缆附件、设备配件、附件、备件是否齐全。
5。3.8。2。1。5设备与装箱清单相符,应无差错。
5。3。8.2.1。6 必要时进行电气特性试验.
5。3.8.3电力电缆敷设的随工检查，主要检查：
5。3。8.3。1 电力电缆敷设前应先测量单盘电缆的直流电阻和绝缘电阻值，是否符合质量标准。
5。3。8.3.2按照施工要求2)检查电缆管是否有穿孔、裂缝和显著的凹瘪现象，内壁是否光滑，管口有无毛刺和尖锐棱角。连接套管的长度和连接工艺、电缆支架、桥架的制作、安装、防腐是否符合设计要求及施工规范。
5。3。8。3。3照施工要求3)检查电缆的径路、根数、固定、埋深、防护、弯曲半径、电缆终端及电缆接头的制作、密封。电缆在手(人)井中、终端及接头附近的预留长度。
5.3.8.3。4查标志牌装设是否齐全、正确、清晰.在电缆终端、电缆接头、拐弯处、夹层内、隧道及竖井两端、电力人井内等地是否装饰标志牌。电缆终端的相色标志是否与系统相位一致。直埋电缆在直线段每隔50～100m处、电缆接头处、转弯处、进入建筑物等处是否设置有明显的方位标志或标桩。
5.3。8.4电装置的安装、配线的随时检查.主要检查：
5.3.8。4。1否符合前述施工要求(6）、（7）、（8)的要求。
5.3.8。4。2源箱、配电箱、分线箱等设备在基础上安装是否牢固、垂直、平稳。装置于户外的设备是否具有良好的防水、防潮、防尘性能.
5.3.8。4。3内电器元件质量、型号、规格是否符合设计要求，安装是否牢固、接头有否压紧、接触是否良好，配线应整齐、清晰、美观，导线绝缘应良好、无损伤，电缆芯线和所配导线的端部应标明其回路编号，编号应正确，字迹清晰且不易脱色。
5。3.8。4.4力电缆的技术指标和配电装置各种功能的测试检查。
可根据质量标准和设计文件、合同文件所规定的各项功能要求进行逐项测试.
5.3。8。4。5地系统的测试检查。
电缆支架、桥架、配电装置的金属外壳接地是否牢固、良好。接地电阻值≤4Ω。
5。3。8。5电力电缆线路及配电装置控制质量标准
5.3.8.5.1 电力电缆直流电阻（敷设前）,应符合相应的国家标准及出厂质量指标。
5。3.8.5。2 电力电缆绝缘电阻（敷设前），芯线对地、芯线之间≥40MΩ• km(20℃）.
5。3。8。5.3 直埋电缆埋深应符合国标(GB50168-92)《电气装置安装工程电缆线路施工及验收规范》中第5。4.2条的规定。上下部铺设的软土层或砂层的厚度≥100mm,并加盖保护板。
5。3。8。5.4 金属电缆管套接短套管的长度≥2。2D（D 为金属电缆管外径）,硬质塑料管套接管的长度≥1.5～3d（d:为塑料管内径）.
5.3。8。5.5套管电缆埋深。水泥管、塑料管、石棉水泥管、路面至管顶的最小深度：人行道下0。5m，车行道下0.7m;钢管:人行道下0。2m，车行道下0.4m。
5。3。8。5。6电装置及馈电线路绝缘电阻（相间、对N 线、对PE 线）≥O．5Ω(测量馈电线路绝缘电阻时应将断路器、用电设备、电器和仪表等断开）。
5.3。8。5。7缆支架、桥架的外形尺寸、安装尺寸、，配电装置基础的外形尺寸、安装尺寸、预埋件及预留孔尺寸，应符合设计要求。
5.3.8。5.8 源箱、配电箱、分线箱等箱体垂直度:当箱体高在50cm以下时≤1.5mm；当箱体高在50cm及其以上时≤3mm。
5.3.8。5.9缆支架、桥架、电源箱、配电箱、分线箱箱体接地电阻≤4Ω。
5.3.9电力电缆线路及配电装置控制检验方法见下表：
电力电缆线路及配电装置检验方法，见表盘柜安装的允许偏差表
序号
质量控制点
检查方法
检 查 频 率
备 注
旁站
随工检查
测量
测试
观察
试验
出厂资料
质保资料
1
电力电缆三证检查
＊
*
*
＊
100
2
电力电缆数量、型号、规格
*
＊
*
100
3
单盘电缆直流电阻值（敷设前）
＊
*
*
20
折算至20℃
4
单盘电缆绝缘电阻值（敷设前)
*
*
*
20
折算至20℃
5
电缆管套接管
＊
＊
＊
20
6
电力电缆的布放敷设
＊
*
＊
20
7
配电装置及馈电线绝缘电阻
*
*
＊
抽测
5处
8
电缆支架、桥架、接地装置及接地电阻值
*
＊
＊
100
9
配电装置三证检查
*
＊
*
＊
100
10
配电装置型号、规格、数量
*
*
＊
100
11
配电装置基础设施
＊
*
*
100
12
配电装置安装牢固、垂直
*
＊
*
100
13
电源箱、配电箱、分线箱接地电阻
*
*
100
14
配电装置元件固定及配线
*
*
100
15
配电装置外观质量
*
＊
5。4 道路照明控制监督
5.4.1道路照明控制施工要求
5.4。1。1 路照明设备(照明光源、照明灯具、照明灯杆）及其附件的型号、规格、数量、技术指标应符合设计要求，随机技术文件应齐全.
5.4。1.2 灯基础的位置、结构、外形尺寸、预埋件、底脚螺栓的规格、间距必须符合设计要求。预埋件铁板必须保持水平，底脚螺栓的螺纹应完整无损、无锈蚀现象。
5。4.1。3 灯基础的混凝土强度应符合（JTJ091-97)《公路工程质量检验评定标准》附录中有关的规定。基础的外观光滑、平直、美观.外露部分的混凝土表面应平整，不允许出现蜂窝麻面。必须提供基础制作的隐蔽工程记录和有关检查报告。
5.4.1。4 灯供电电缆工程的施工及质量应符合第二点《电力电缆线路及配电装置》中的施工要求。
5。4.1。5 灯杆应挺直,无弯曲，表面无裂纹.金属杆表面应有防腐措施.防护层的厚度应符合设计要求，防护层应光滑、牢固,不应有剥落现象。
5。4。1。6 灯杆的安装位置应正确,灯杆偏离中心线不应超过50mm。灯杆安装应牢固、垂直，悬臂伸向交通流方向。灯杆的维修门不应设置在靠近交通流的一侧。安装完毕后，底座法兰和固紧螺栓应用水泥砂浆包封.
5。4。1.7 触及的金属杆等金属照明设备均需保护接地，接地电阻≤10Ω.
5。4。1。8灯具型号、安装高度应符合设计要求。灯具应完整无损、安装牢固、俯角正确。所有室外灯具必须是全天候。防护等级应符合(GB4208—84）《外壳防护等级的分类》标准中的IP55以上的要求，金属部件应防腐，灯具的可拆卸部分应安装密封垫圈,以防止水汽和灰尘进入。
5.4。1。9 电源的功率、灯具的功率因数应符合设计要求。
5。4。1.10照明控制应符合设计要求。户外照明控制设备和器件应安装在具有防水措施的箱体内。箱体必须用优质镀锌钢板或不锈钢板制成,箱门要防水密封,箱体防护等级不低于(GB4208-84）《外壳防护等级的分类》标准中IP55.
5.4.1.11 照明控制箱或配电箱的安装应符合设计要求及国标GB50171—92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》中的有关规定。
5.4。1.12 照明控制箱或配电箱内各电气元件布置整齐合理、安装牢固、接线可靠、配线整齐美观，绝缘电阻值≥O．5MΩ。箱内各紧固元件无松动.箱体支架及非导电金属构件均需保护接地,接地电阻≤4Ω。
5。4。2 道路照明控制监督重点
5。4.2。1 各种设备的质量应符合现行国家有关标准。设备在安装前应首先对其进行开箱验收，做好验收记录.重点验收以下内容：
5。4.2.1.1 设备规格、型号和数量与施工合同文件相对照。
5.4.2。1。2 检查三证(合格证、质保单和技术资料）是否齐全，进口设备尚需检查商检证。另外设备应有铭牌.
5.4。2。1.3设备外观检查.主要检查设备有无损伤，镀层、漆层、零配件是否完好无损.
5。4.2。1.4 设备配件、附件、备件是否齐全。
5。4.2。1.5设备与装箱清单相对照有无差错.
5.4。2.1.6 必要时应进行电气特性的试验.
5.4.2。2 路灯供电电缆的验收与第二点监督重点的第1)条相同。
5。4。2.3 路灯安装的随时检查，主要检查:
5.4.2.3.1 路灯基础的施工是否符合施工要求第2)、3)条施工规范的要求。
5.4。2。3.2路灯立杆是否符合施工要求第5）、6）条的要求。
5。4.2。3.3灯具的安装是否符合施工要求第8)、9)条的要求。
5.4.2。3.4路灯供电电缆敷设的随时检查与第二点监督重点第2）条相同。
5。4。2。3.5 照明控制箱或配电箱安装的随时检查，主要检查：
5。4。2.3.5。1 是否符合施工要求第10）、11）、12）条施工规范的要求。
5。4.2.3。5.2 箱子在基础上安装是否牢固、垂直、平稳，装置于户外的设备是否具有良好的防水、防潮、防尘性能。
5.4。2.4照明设备、供电电缆、照明控制设备的技术指标和功能的测试检查。可根据质量标准和设计文件、合同文件所规定的各项功能要求进行逐项测试。
5.4.2.5 接地要求的检查
金属灯杆、路灯控制箱、配电箱金属外壳的接地是否牢固、良好。接地电阻是否符合设计要求。
5。4。3 道路照明控制质量标准
5。4.3。1 路灯基础、设备基础的外形尺寸、预埋件、预留孔、底脚螺栓的规格、间距应符合设计要求。
5.4.3.2 灯杆的垂直度≤3mm/m。
5。4.3.3路灯杆的安装位置:灯杆偏离中心线≤50mm。
5.4。3.4路灯金属灯杆的接地电阻≤4Ω.
5。4.3.5路灯控制箱、配电箱的接地电阻≤4Ω。
5。4.3.6路灯控制箱、配电箱及馈电线路的绝缘电阻值（相间、对地）≥O．5MΩ。
5。4.3.7 路灯供电相序应符合设计要求。
5.4.3.8 路灯启动后应正常点亮。
5。4.3.9路灯的光控、时控功能应符合设计要求。
5。4.3.10路灯供电电缆工程质量标准与第二点质量标准相同。
5。4.4道路照明控制检验方法见下表
序号
质量控制点
检查方法
检 查 频 率
备 注
旁站
随工检查
测量
测试
观察
试验
出厂资料
质保资料
1
设备三证检查
*
*
＊
*
100
2
设备数量、型号、规格
＊
＊
*
＊
100
3
设备基础实施
*
＊
＊
20
4
设备安装
＊
*
100
5
设备配线
＊
＊
*
50
6
路灯灯杆的垂直度
*
*
＊
20
7
路灯灯杆的安装位置(偏离中心的距离）
*
＊
20
8
路灯金属灯杆的接地电阻*
＊
＊
20
9
路灯控制箱、配电箱的接地电阻
*
*
100
10
路灯控制箱、配电箱及馈电线路绝缘电阻（相间、对地）(测量时应将断路器、用电设备、电器和仪表等断开)
*
*
＊
抽测
5 处
11
路灯供电相序
*
*
＊
100
12
路灯启动后应正常点亮
*
＊
100
13
光控功能
*
＊
*
100
14
时控功能
＊
＊
＊
100
15
设备外观检查
*
*
100
6、安全措施及目标
6.1本工程安全控制目标：安全第一，预防为主,防止大小事故的发生。
6.2必须在关键地段主要部位树立安全警告牌。
6.3电力调试期间,按操作规程作业,防止大小安全事故的发生。
