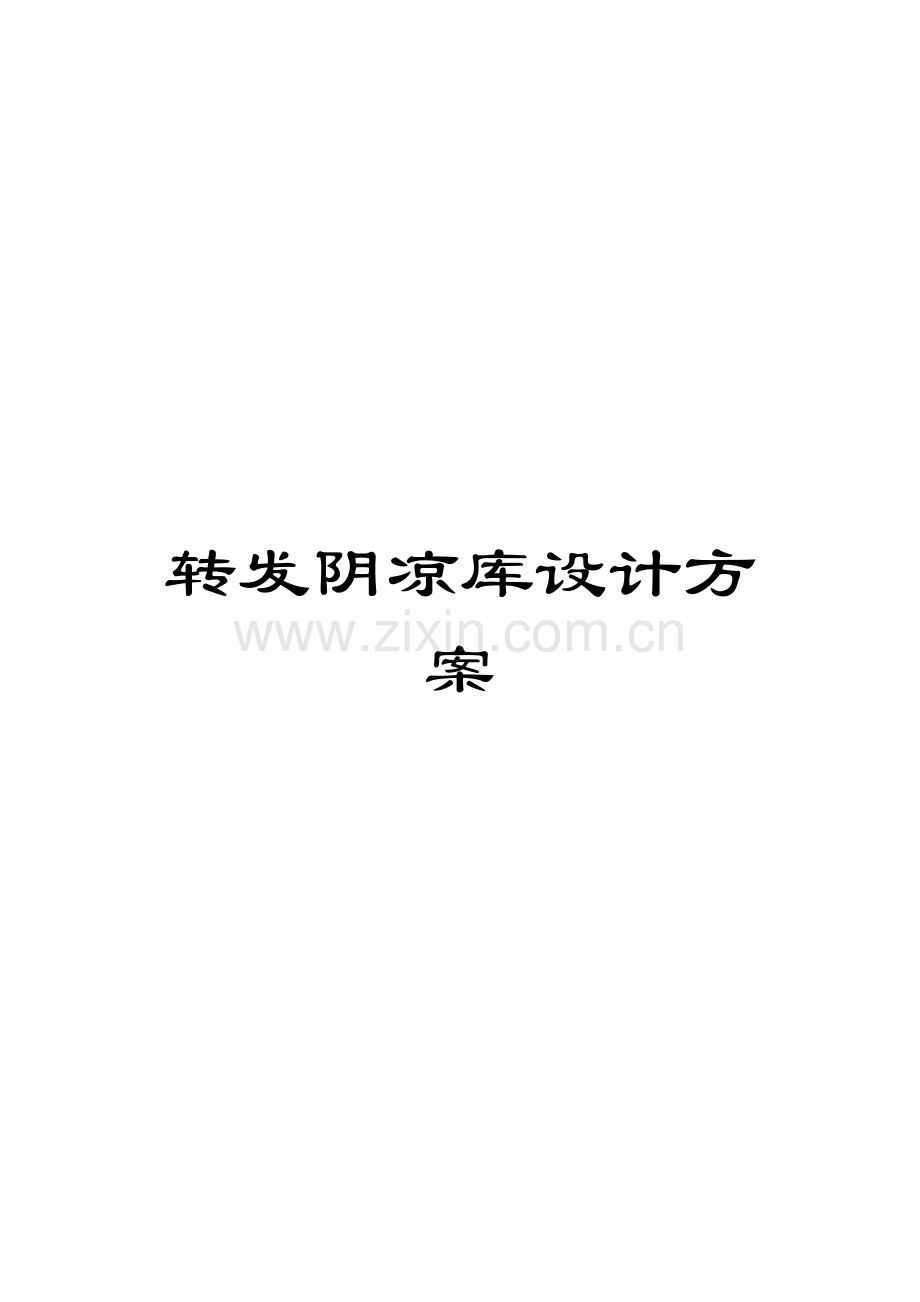

转发阴凉库设计方案.doc

转发阴凉库设计方案

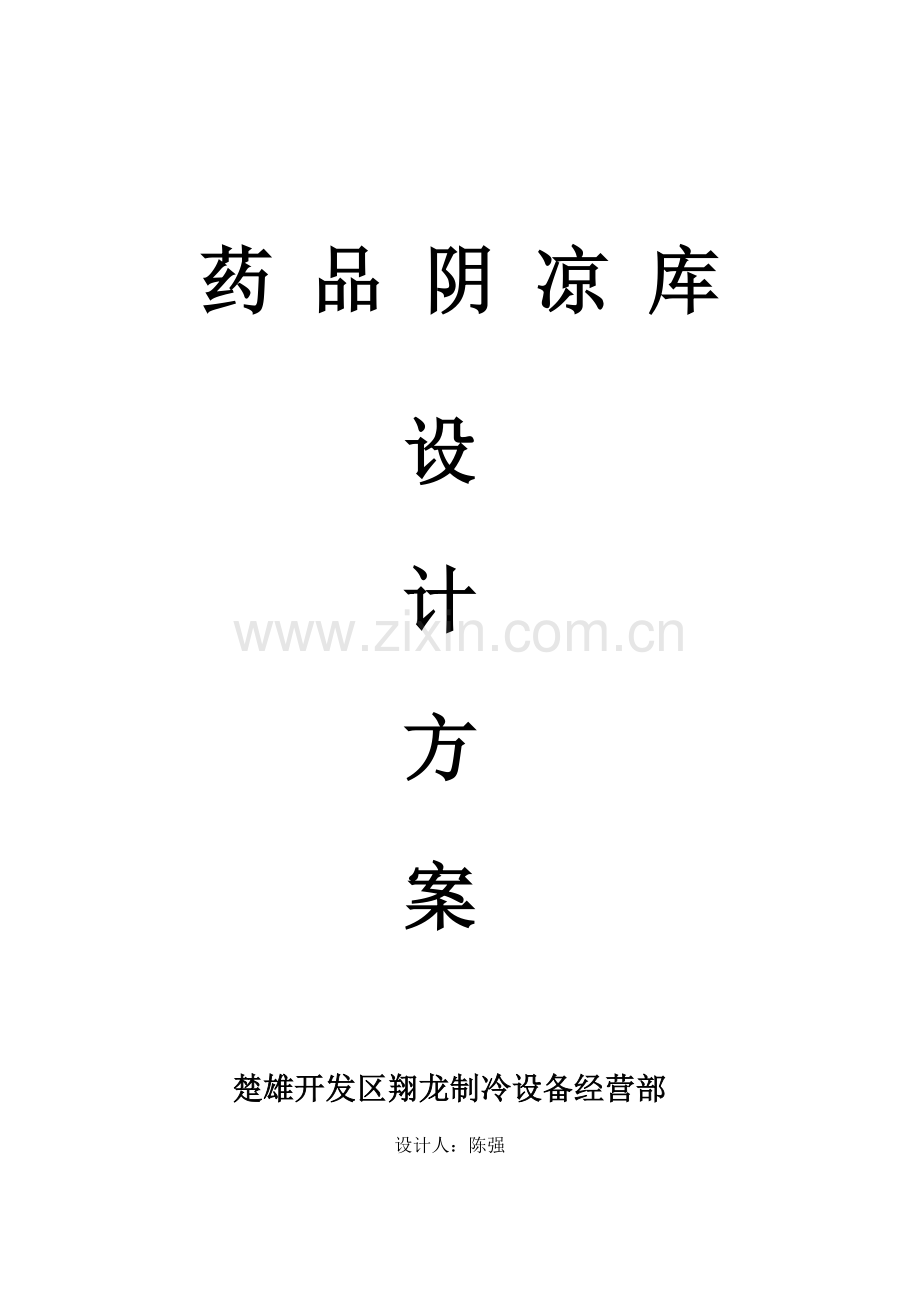

药 品 阴 凉 库

         设

          计

           方

          案

楚雄开发区翔龙制冷设备经营部

设计人：陈强

设计方案说明

非常感谢贵公司能给予我们此次机会，我们根据您公司需求进行了阴凉库的方案设计，为了为贵方营造一个经济、节能、高品质的医药仓储环境，特为该工程选择了一种最实用性、安全性、高效性、能将仓储环境处理到最佳温湿度的阴凉库系统。

一、工程概况

（1） 工程名称：云南植物药业有限公司阴凉库工程。
（2） 工程地址：楚雄开发区庄甸医药工业园区云南植物药业有限公司楚雄原料药基地地。
（3） 库体规格：长23米，宽8米，高4米。面积为184㎡,库体立方736㎥。
（4） 使用性质：药品原材料存储。

（5）设计负荷：阴凉库冷负荷指标为200W/㎡,总冷负荷估算约为48KW。

二、设计依据

     1. 《冷库设计规范》GB 50072-
     2．《制冷设备空气分离设备安装工程施工及验收规范》GB50274-98
     3. 《药品经营质量管理规范》即GSP认证标准第四十九条

三、冷库技术参数

      1. 设计温度：18℃±2℃
       2. 相对湿度：45％-75％
        3. 制冷方式：热泵式机组（风冷）
      4. 监测系统：符合GSP温湿度对阴凉库温湿度状态进行监测。
5．湿度控制：自动除湿系统。

四、具体工作内容

1.系统选型设计，机组、库板、库门、设备的选用、供货、安装工作。
2.冷库系统范围内的供电、照明、排水、除湿、灭虫灭鼠等工作。
3.系统的配置包括冷凝压缩机组、管路、控制系统，管路连接、电线连接、调试等服务；
4. 冷库系统设备的调试、维护与质量保证服务人员培训、售后服务和技术支持。

五、系统设计寿命

系统的设计寿命≥ ，而且能够以每年365天、每天24小时的工作循环连续运行。主要设备和部件的寿命要求如下：

序号
设备
单位
寿命
备注
1
库体
年
≥12

2
蒸发器
年
≥10

3
冷媒管道
年
≥12

4
冷凝压缩机组
年
≥10

5
控制系统
年
≥6

六、主要设备配置要求

       1. 主机为艾默生谷轮涡旋机组10P×2组(贵公司自备10P机组1套）。
     2. V型冷凝器。
     3. 双侧出风冷风机。
     4. 单机控制系统:温湿度按设置要求可自动调节。
     5. 保温板为100mm聚苯乙烯库板。
     6. 库门为防火门，应急门为防盗门。

七、设计方案原则

对于该阴凉库工程而言产品的性能、质量、安全性、稳定性、区域控制及售后服务高要求，结    合该冷库的实际情况，方案设计时：初投资、设备运行的稳定性、安全性、运行费用、日常维护维修费用、售后服务时效性等要素都是考虑的重点。库体及机组的选择应按冷库的用途、各种机组的特性、结合当地气象参数、供电电源、冷热源等情况，从初投资和运行费用进行综合的技术、经济比较来确定该工程的设计方案。

八、工程预算表

 阴凉库安装工程预算表

方案类型
风冷式冷凝机组方案

项目名称
23m×8m×4m阴凉库，库体立方736㎥

适用温度
18℃±2

湿度
45％-75％

制冷设备主要材料

序号
名称及品牌
规格型号
数量
单位
单价
合计(元)
备注
1
艾默生谷轮涡旋机组
ZB-88KQ
1
套
9890
9890
12P
2
V型冷凝器
KF-140㎡
1
台
6900
6900
顺信
3
双侧出风冷风机
DD-40㎡
3
台
3000
9000
顺信
4
膨胀阀
TX2
4
套
200
800
丹佛斯
总价

26590

库体保温材料

序号
名称及品牌
规格型号
数量
单位
单价
合计
备注
1
聚氨酯保温库板
100㎜
430
㎡
150
64500

2
密封胶
793
1
件
300
300

3
发泡胶

3
件
260
780

4
冷库门
2.1×2.4米
1
扇
3500
3500
防火门
5
应急门
2.1×1.5米
1
扇
2500
2500
防盗门
总价

71580

制冷系统辅料

序号
名称及品牌
规格型号
数量
单位
单价
合计
备注
1
制冷供液主管道
19-22㎜
40
米
50

紫铜
2
铜弯头
28/25/22/19
1
批
300
300
紫铜
3
保温管
22/19
1
批
320
320
保温棉
4
管道包扎附件

1
批
300
300
绑扎带
5
制冷剂
R22
3
瓶
500
1500
巨化
6
冷冻油
3GS
1
瓶
120
120
格斯特
总价

4540

电路控制及照明材料

序号
名称及品牌
规格型号
数量
单位
单价
合计
备注
1
数字控制电箱
一拖二
2
套
800
1600
三禾
2
电源线
4㎡
2
圈
500
1000
昆缆
3
信号线
1.5㎡
50
米
3
150
昆缆
4
PVC线槽
20-50㎜
60
根
5
300
联塑
5
冷光照明灯
60w
6
套
110
660

6
灭蝇灯
40W
6
套
70
420

 合计

4130

温湿度控制

序号
名称及品牌
规格型号
数量
单位
单价
合计
备注
1
除湿机
DCS901E
2
台
2180
4360
　百奥
2
温湿度自动记录仪
新GSP认证
1
台
600
600

总价

4960

其它部分　

序号
名称及品牌
规格型号
数量
单位
单价
合计
备注
1
冷库安装调试费
阴凉库
1
个
10000
10000

2
物流运费

总价

1

工程费用合计　

123800　

工程税收　

123800
5％
6190　

（大写）壹拾贰万玖仟玖佰玖拾元整

工程总造价
¥129990.00

楚雄开发区翔龙制冷设备经营部

-10-24
