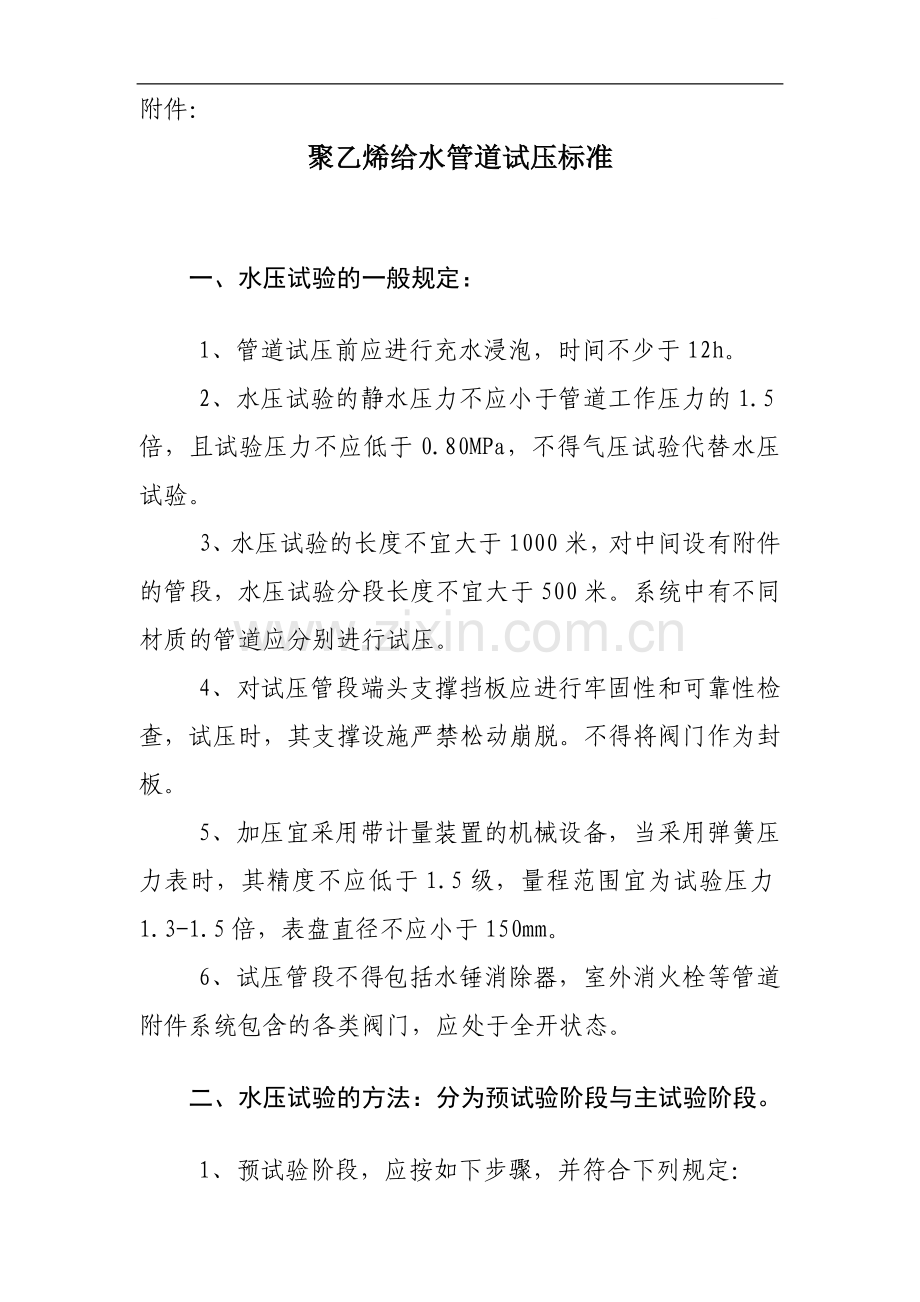

附件：聚乙烯给水管道试压标准一、水压试验的一般规定： 1、管道试压前应进行充水浸泡，时间不少于12h。 2、水压试验的静水压力不应小于管道工作压力的1.5倍，且试验压力不应低于0.80MPa，不得气压试验代替水压试验。 3、水压试验的长度不宜大于1000米，对中间设有附件的管段，水压试验分段长度不宜大于500米。系统中有不同材质的管道应分别进行试压。 4、对试压管段端头支撑挡板应进行牢固性和可靠性检查，试压时，其支撑设施严禁松动崩脱。不得将阀门作为封板。 5、加压宜采用带计量装置的机械设备，当采用弹簧压力表时，其精度不应低于1.5级，量程范围宜为试验压力1.3-1.5倍，表盘直径不应小于150mm。 6、试压管段不得包括水锤消除器，室外消火栓等管道附件系统包含的各类阀门，应处于全开状态。二、水压试验的方法：分为预试验阶段与主试验阶段。 1、预试验阶段，应按如下步骤，并符合下列规定：（1）将试压管道内的压力降至大气压，并持续60min。期间应确保空气不进入管道。（2）缓慢地将管道升压至试验压力并稳压30min，期间如有压力下降可注水补压，但不得高于试验压力。检查管道接口、配件等处有无渗漏现象。当有渗漏现象时应中止试压，并应查明原因采取相应措施后再重新组织试压。（3）停止注水补压并稳定60min。若60min后压力下降至试验压力的70％以上，则预试验阶段的工作结束。当60min后压力下降至试验压力的70％以下，应停止试压，并应查明原因采取相应措施后再组织试压。 2、主试验阶段，应按如下步骤，并符合下列规定：（1）在预试验阶段结束后，迅速将管道泄水降压，降压量为试验压力的10％～15％。期间准确计算降压所泄出的水量，设为V（L）。按下式计算允许泄出的最大水量Vmax（L） Vmax＝1.2VP{1/Ew+di/（en·Ep）} 式中 V——试压管道的总容积（L）； P——降压量（MPa）； Ew——水的体积模量（MPa）。不同水温时Ew，见表1； Ep——管材的弹性模量（MPa），与水温与试压时间有关，见表2； di——管道内径（m）； en——管材公称壁厚（m）。当V大于Vmax，停止试压。泄压后排除管内过量空气，再从预试验阶段的“步骤（2）”开始重新试验。（2）每隔3min记录一次管道剩余压力，应纪录30min。当30min内管道剩余压力有上升趋势，则水压试验结果合格。（3）30min内试压管道剩余水压无上升趋势，则应再持续观察60min。当在整个90min内压力下降不超过0.02 MPa，则水压试验结果合格。（4）当主试验阶段上述两条件均不能满足时，则水压试验结果不合格。应查明原因采取相应措施后再组织试压。表1 不同水温时体积模量温度（℃）体积模量Ew（MPa）温度（℃）体积模量Ew（MPa） 5 10 15 2080 2110 2140 20 25 30 2170 2210 2230 表2 管材的弹性模量温度（℃） PE80弹性模量Ep（MPa） PE100弹性模量Ep（MPa） 1h 2h 3h 1h 2h 3h 5 10 15 20 25 30 740 670 600 550 510 470 700 630 570 520 490 450 680 610 550 510 470 430 990 900 820 750 690 640 930 850 780 710 650 610 900 820 750 680 630 600 深圳市水务（集团）有限公司聚乙烯给水管道水压试验记录表工程名称：施工单位：年月日试压段桩号图号温度（℃）工作压力（MPa）试验压力（MPa） SDR值概况管材 PE100 PE80 接口方式验收纪录外观检查情况：外径（mm）壁厚（mm）长度（m）体积（L）试压段总体积（L）预试压是否补水稳压60分钟降压值（MPa）验收评语：稳压60分钟允许降压值（不超过试验压力的30％）（MPa）主试压降压量P（试验压力的10％～15％）（MPa）允许最大泄水量Vmax Vmax＝1.2VP{1/ Ew +di/（en·Ep）} （L）降压泄水量V （L）降压后剩余压力（MPa）纪录时间剩余压力值纪录时间剩余压力值第3 分钟（MPa）第18 分钟（MPa）第6 分钟（MPa）第21 分钟（MPa）第9 分钟（MPa）第24分钟（MPa）部门第12 分钟（MPa）第27分钟（MPa）第15 分钟（MPa）第30分钟（MPa）姓名 90分钟降压值（MPa） 90分钟降压允许值（MPa）工程负责人：技术负责人：施工员：记录人：深圳市水务（集团）有限公司制
