质量程序图表7.doc

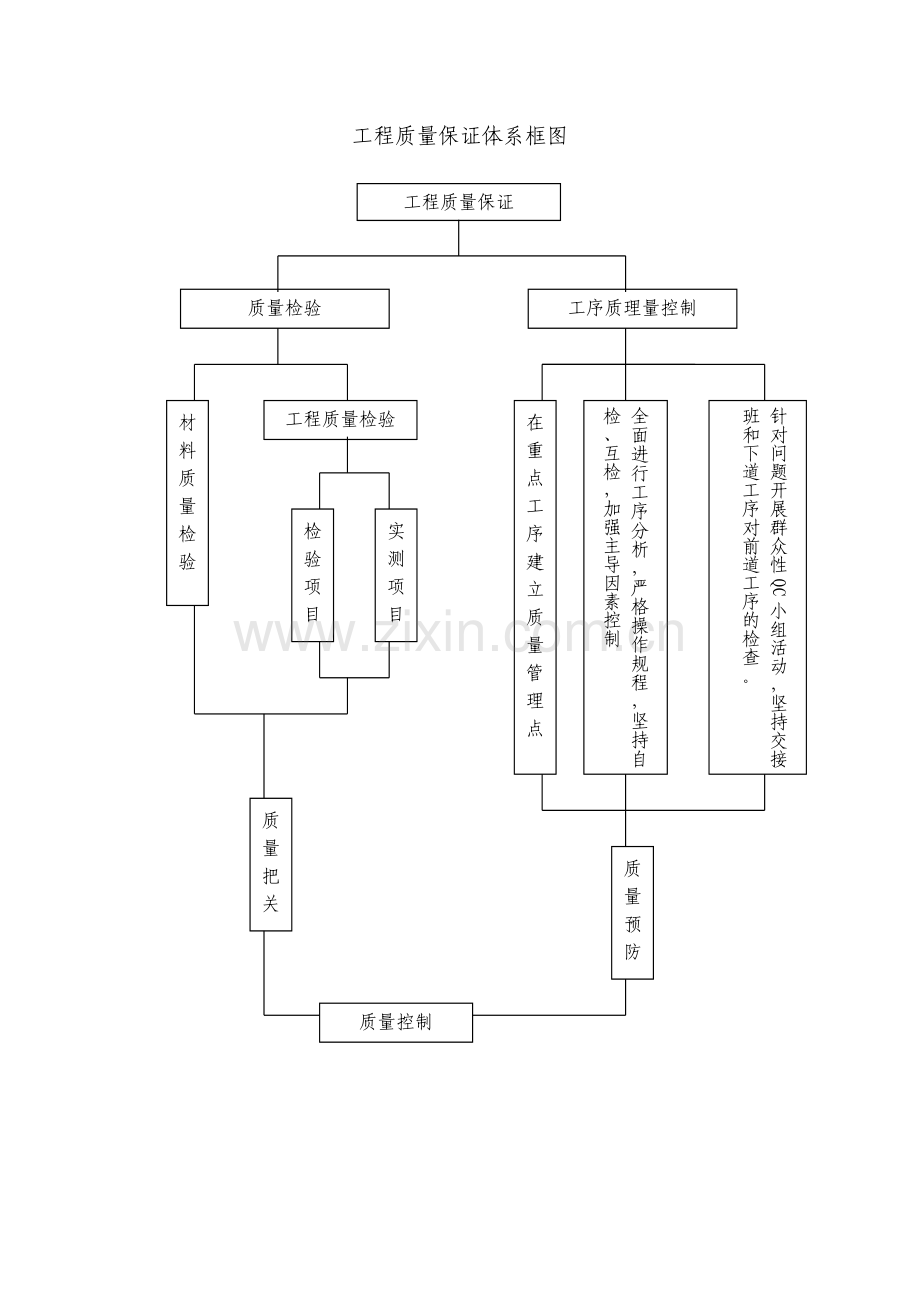

工程质量保证体系框图
工序质理量控制
质量检验
针对问题开展群众性QC小组活动，坚持交接班和下道工序对前道工序的检查。
在重点工序建立质量管理点
工程质量检验
材料质量检验
检验项目
实测项目
质量控制
质量预防
质量把关
全面进行工序分析，严格操作规程，坚持自检、互检，加强主导因素控制
工程质量保证

混凝土工程质量程序控制图
资料整理
自检记录
试块报告单
材料合格证
清理现场
质量评定记录、施工记录
砼浇灌令
不合格的处理(返工)
执行验收标准
质量评定
暖热季节定时浇水，冬季注意保温防水
养护
按时覆盖
岗位分工、操作挂牌
应用真空泵、控制面层质量
克服上道工序弊病的补救措施

检查路基、道路
模板、砼工序交接
准备试模和塌落度
申请砼配合比
材料准备、出具合格证
水平运输机械准备
执行重量比、调整配合比
每台班不少于1组
每100m3做1组

标准养护试块
浇灌砼
申请浇灌
命令
技术交底
专业会签
操作人员参加
书面交底
学习操作规程和质量标准
学习图纸和技术资料
制订保证砼质量措施

准备工作

模板工程质量程序控制图

准备工作

平整模板
模板选择
学习操作规格的质量标准
学习图纸和技术资料

涂隔离剂

技术交底

书面交底
清理现场、文明施工
资料整理
注意保护棱角
按强度确定拆模时间
拆模
抽件检查
质量评定
操作人员参加
自检
中间检查
支模
底部标高、中心线、断面尺寸、放线

自检记录
试块报告单
材料合格证
不合格的处理(返工)
执行验评标准
浇砼时留人看模
工序交接检查

施工质量分析处理框图

　　　　　　　原因不清楚　　　　　　　　　　　　　　原因清楚
验收
采取临时措施
质量问题
分析问题
灾害性或外界
原因
专家调查分析科研论证
采取措施
资料整理
调查
信息反馈
补救及改进

　　　　　　　　　　　　　　　　　　　　　　　　　　原因清楚

道路基层质量检验程序
原材料改良或改用合格材料

　　　　　　　　　　　　不合格

　　　　　　　　　　　　　　　　　　　　　　　　　　合格

配制半成品
控制
试验结果评定
原材料
取样
标准
试验

碾压
控制
铺设
控制
标准
试验
试验结果评定
半成品
检验（厂拌）
　　　　　　　　　　　　　　　　　　　合格

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　不
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　合
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　合格　　　　格
弯沉
试验
标准
试验
容重
试验
取样

　　　　　　　　　　　　　　　　　　　　　　　　不合格
