火灾报警控制系统设计

火灾报警控制系统设计
伴随我国智能建筑（IB）业发展，高层建筑及建筑群体越来越多，从而也增进消防系统以迅猛速度向前前进。在智能建筑建筑物自动化系统（BAS）中消防系统是非常重要一种子系统, 肩负着保障人员及财产安全重任。该论文设计了某综合楼消防系统，重要是消防系统感应机构，即探测器、手动报警按钮、报警器、警报器、消火栓按钮等报警系统，和其执行机构，即消火栓灭火系统、火灾事故广播、应急照明、疏散指示标志、防排烟系统、防火卷帘门等灭火系统和多种联动控制系统详细设置和产品选型 ，并根据产品报价和详细产品用量做了该设计预算书。
1 绪论

1.1 智能建筑
智能建筑（Intelligent Building,IB）也称为智能大厦，它是采用计算机技术对建筑物内设备进行自动控制、对信息资源进行管理和对顾客提供信息服务等一种新型建筑。
现代智能建筑重要由三大系统构成：建筑物自动化系统(Building Automation System，BAS)；办公自动化系统（Office Automation System，OAS）；通信系统（Telecommunication System，TCS）。

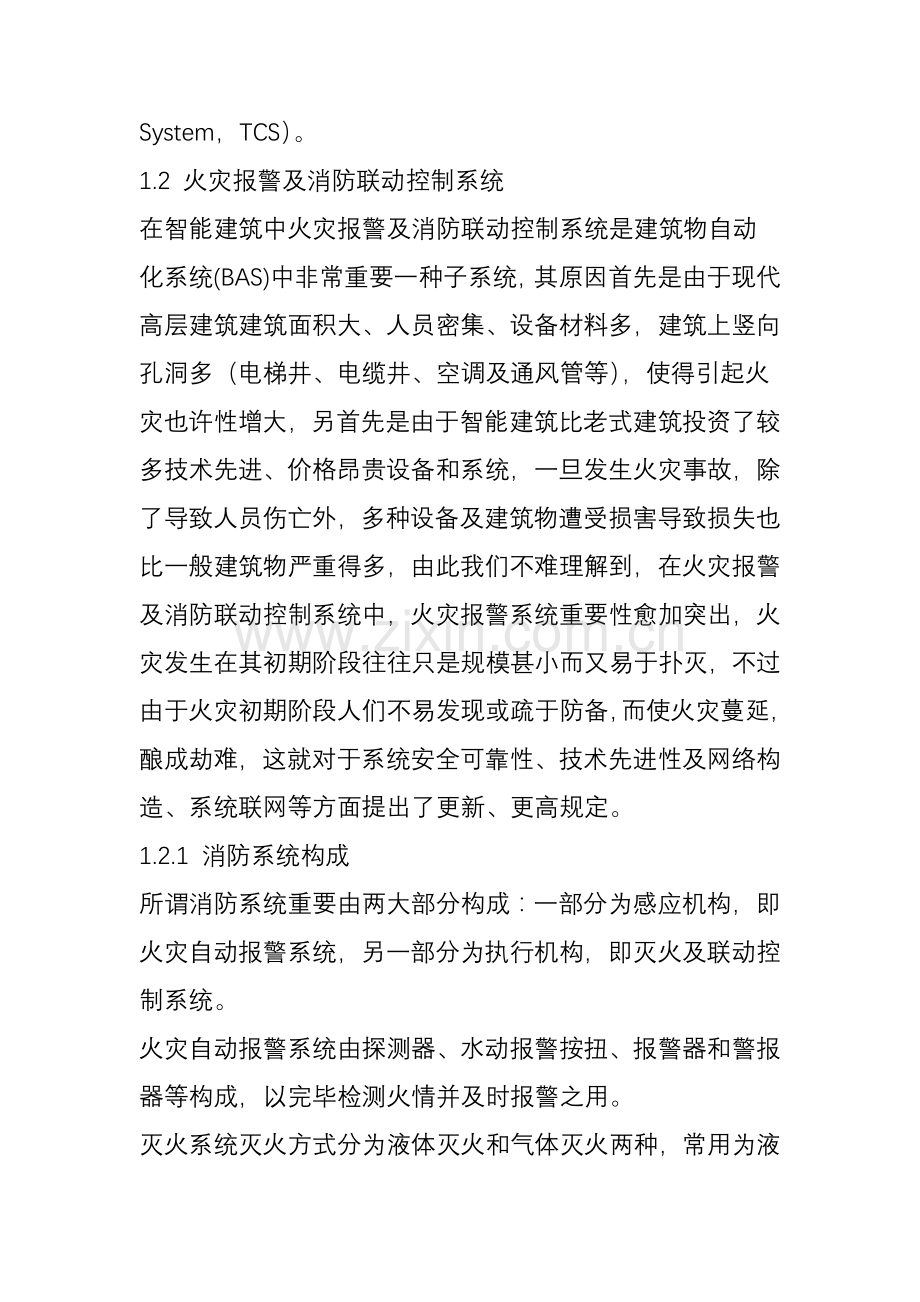

1.2 火灾报警及消防联动控制系统
在智能建筑中火灾报警及消防联动控制系统是建筑物自动化系统(BAS)中非常重要一种子系统，其原因首先是由于现代高层建筑建筑面积大、人员密集、设备材料多，建筑上竖向孔洞多（电梯井、电缆井、空调及通风管等），使得引起火灾也许性增大，另首先是由于智能建筑比老式建筑投资了较多技术先进、价格昂贵设备和系统，一旦发生火灾事故，除了导致人员伤亡外，多种设备及建筑物遭受损害导致损失也比一般建筑物严重得多，由此我们不难理解到，在火灾报警及消防联动控制系统中，火灾报警系统重要性愈加突出，火灾发生在其初期阶段往往只是规模甚小而又易于扑灭，不过由于火灾初期阶段人们不易发现或疏于防备，而使火灾蔓延，酿成劫难，这就对于系统安全可靠性、技术先进性及网络构造、系统联网等方面提出了更新、更高规定。
1.2.1 消防系统构成
所谓消防系统重要由两大部分构成：一部分为感应机构，即火灾自动报警系统，另一部分为执行机构，即灭火及联动控制系统。
火灾自动报警系统由探测器、水动报警按扭、报警器和警报器等构成，以完毕检测火情并及时报警之用。
灭火系统灭火方式分为液体灭火和气体灭火两种，常用为液体灭火方式。如目前国内常常使用消火栓灭火系统和自动喷水灭火系统。无论哪种灭火方式，其作用都是：当接到火警信号后应执行灭火任务。
联动系统有火灾事故照明及疏散指示标志、消防专用通讯系统及防排烟设施等，均是为火灾下人员很好疏散、减少伤亡所设。
综上所述，消防系统重要功能是：自动捕捉火灾探测区域内火灾发生时烟雾或热气，从而发出生光报警并控制自动灭火系统，同步联动其他设备输 出接点，控制事故照明及疏散标识、事故广播及通讯、消防给水和防排烟设施，以实现监测、报警和灭火自动化。
1.2.2 消防系统分类
消防系统类型，如按报警和消防方式可分为两种：
（1）自动报警，人工消防
（2）自动报警，自动消防
1.2.3 消防系统工作原理

图1-1 火灾自动报警系统原理框图
火灾自动报警系统工作原理如图1-1所示。安装在保护区探测器不停向所监视现场发出巡测信号，监视现场烟雾浓度、温度等，并不停反馈给报警控制器，控制器将接受信号与内存正常整定值比较、判断确定火灾。当火灾发生时，发出声光报警，显示烟雾浓度，显示火灾区域或楼层房号地址编码，并打印报警时间、地址等。同步向火灾现场发出警铃报警，在火灾发生楼层上下相邻层或火灾区域相邻区域也同步发出报警信号，以显示火灾区域。各应急疏散指示灯亮，指明疏散方向。
1.3 消防器件简介
1.3.1 探测器
一般说来，物质燃烧前去往是先产生烟雾，接着周围温度渐渐升高，同步产生某些可见光和不可见光。而物质由开始燃烧到火势渐大酿成火灾总是有个过程。探测器功能就是“捕捉”、“观查”物质刚刚开始燃烧时产生“信号”。它把捕捉到火灾信号转变为电信号，立即提供应报警控制器。由于场所不一样，燃烧物不一样，燃烧时产生信号也不一样。同样，在不一样场所需要不一样探测器。
火灾探测器种类诸多，重要有如下几种：
（1）感温式火灾探测器
（2）感烟式火灾探测器
（3）光电式火灾探测器
（4）可燃气体探测器
（5）复合式火灾探测器
探测器种类选择应根据探测区域内环境条件、火灾特点、房间高度、安装场所气流状况等，选用其所合适类型探测器或几种探测器组合。
1.3.1.1 根据火灾特点、环境条件及安装场所确定探测器类型
感烟探测器做为前期、初期报警是非常有效。对火灾初期有阴燃阶段，产生大量烟和少许热，很少或没有火焰辐射场所，应选择感烟探测器。
对于有强烈火焰辐射而仅有少许烟和热产生火灾，应选用光电探测器，但不适宜在火焰出现前有浓烟扩散场所及探测器镜头易被污染、遮挡以及受电焊、X射线等影响场所中使用。
感温型探测器做为火灾形成初期(初期、中期)报警非常有效。因其工作稳定，不受非火灾烟雾气尘等干扰。凡无法应用感烟探测器、容许产生一定物质损失、非爆炸性场所都可采用感温型探测器。尤其合用于常常存在大量粉尘、烟雾、水蒸气场所及相对湿度常常高于95%房间，但不适宜用于有也许产生阴燃火场所。
1.3.1.2 根据房间高度选择探测器
对不一样高度房间点型火灾探测器选择如下：
表 1-1房间高度（m）

感烟探测器

感温探测器

火焰探测器I级

II级

三级12<h≤20

不适合

不适合

不适合

不适合

不适合8<h≤12

适合

不适合

不适合

不适合

适合6<h≤8

适合

适合

不适合

不适合

适合4<h≤6

适合

适合

适合

不适合

适合h≤4

适合

适合

适合

适合

适合
