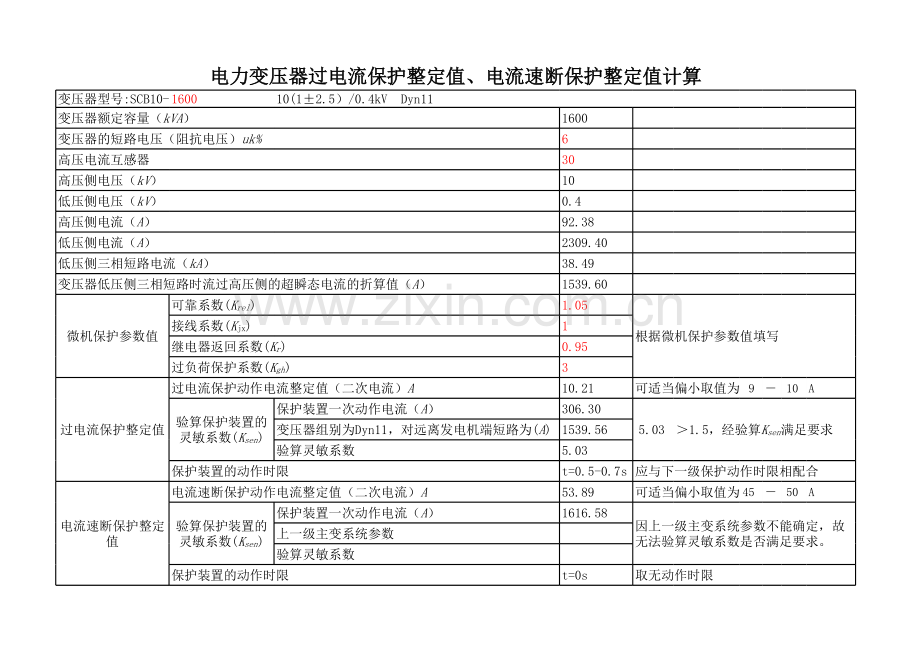

电力变压器过流、速断保护整定值计算.xlsx

电电力力变变压压器器过过电电流流保保护护整整定定值值、电电流流速速断断保保护护整整定定值值计计算算变压器型号:SCB10-160010(12.5）/0.4kV Dyn11变压器额定容量（kVA）1600变压器的短路电压（阻抗电压）uk%6高压电流互感器30高压侧电压（kV）10低压侧电压（kV）0.4高压侧电流（A）92.38低压侧电流（A）2309.40低压侧三相短路电流（kA）38.49变压器低压侧三相短路时流过高压侧的超瞬态电流的折算值（A）1539.60微机保护参数值可靠系数(Krel)1.05根据微机保护参数值填写接线系数(Kjx)1继电器返回系数(Kr)0.95过负荷保护系数(Kgh)3过电流保护整定值过电流保护动作电流整定值（二次电流）A10.21可适当偏小取值为9 10A验算保护装置的灵敏系数(Ksen)保护装置一次动作电流（A）306.305.031.5，经验算Ksen满足要求变压器组别为Dyn11，对远离发电机端短路为(A)1539.56验算灵敏系数5.03保护装置的动作时限t=0.5-0.7s 应与下一级保护动作时限相配合电流速断保护整定值电流速断保护动作电流整定值（二次电流）A53.89可适当偏小取值为45 50A验算保护装置的灵敏系数(Ksen)保护装置一次动作电流（A）1616.58因上一级主变系统参数不能确定，故无法验算灵敏系数是否满足要求。上一级主变系统参数验算灵敏系数保护装置的动作时限t=0s取无动作时限
