短路电流估算.xls

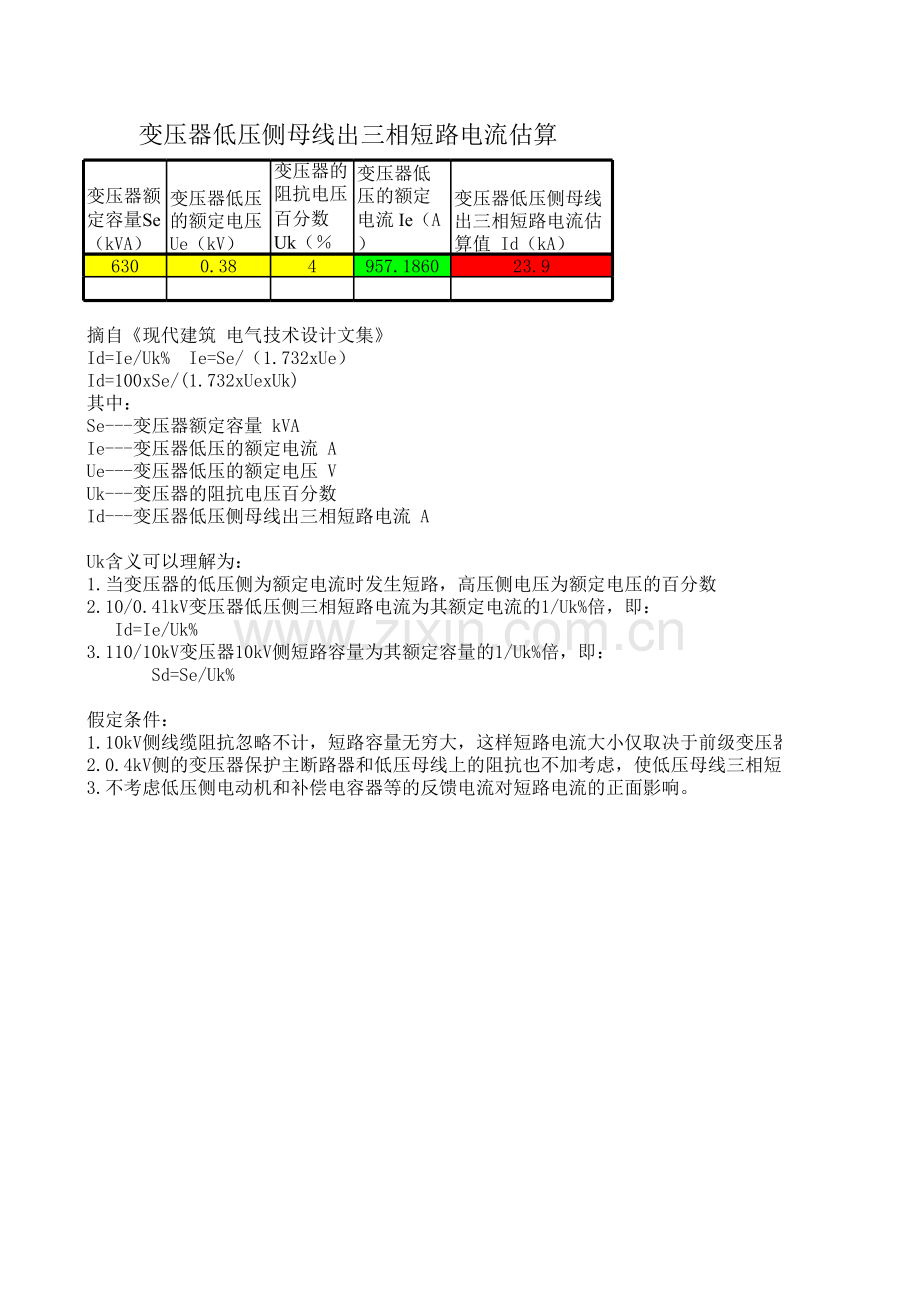

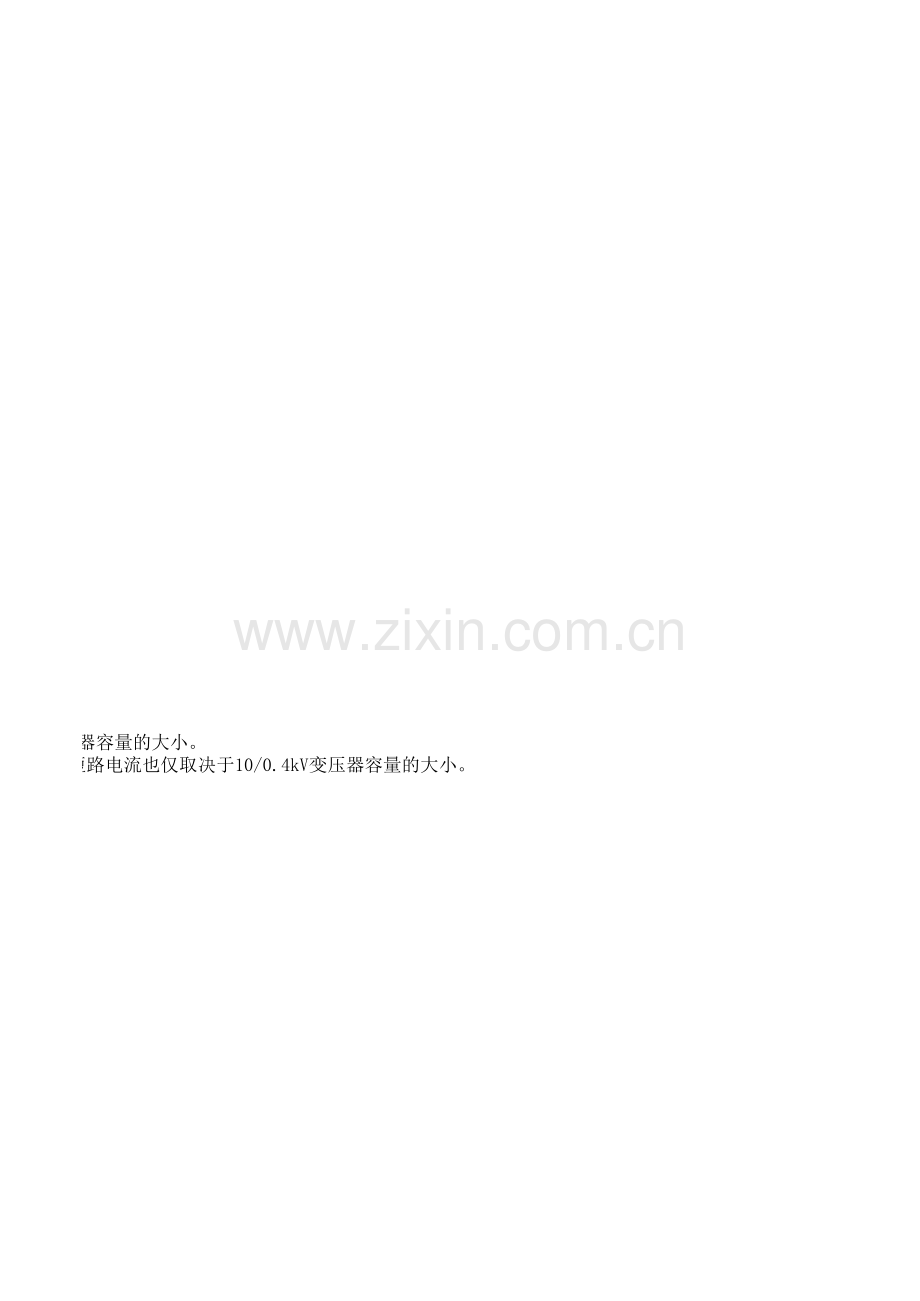

变压器低压侧母线出三相短路电流估算变压器额定容量Se（kVA）变压器低压的额定电压Ue（kV）变压器的阻抗电压百分数Uk（）变压器低压的额定电流 Ie（A）变压器低压侧母线出三相短路电流估算值 Id（kA）6300.384957.186023.9摘自现代建筑 电气技术设计文集Id=Ie/Uk%Ie=Se/（1.732xUe）Id=100 xSe/(1.732xUexUk)其中：Se-变压器额定容量 kVAIe-变压器低压的额定电流 AUe-变压器低压的额定电压 VUk-变压器的阻抗电压百分数Id-变压器低压侧母线出三相短路电流 AUk含义可以理解为：1.当变压器的低压侧为额定电流时发生短路，高压侧电压为额定电压的百分数2.10/0.4lkV变压器低压侧三相短路电流为其额定电流的1/Uk%倍，即：Id=Ie/Uk%3.110/10kV变压器10kV侧短路容量为其额定容量的1/Uk%倍，即：Sd=Se/Uk%假定条件：1.10kV侧线缆阻抗忽略不计，短路容量无穷大，这样短路电流大小仅取决于前级变压器容量的大小。2.0.4kV侧的变压器保护主断路器和低压母线上的阻抗也不加考虑，使低压母线三相短路电流也仅取决于10/0.4kV变压器容量的大小。3.不考虑低压侧电动机和补偿电容器等的反馈电流对短路电流的正面影响。1.10kV侧线缆阻抗忽略不计，短路容量无穷大，这样短路电流大小仅取决于前级变压器容量的大小。2.0.4kV侧的变压器保护主断路器和低压母线上的阻抗也不加考虑，使低压母线三相短路电流也仅取决于10/0.4kV变压器容量的大小。
