电容器保护定值计算工具.xls

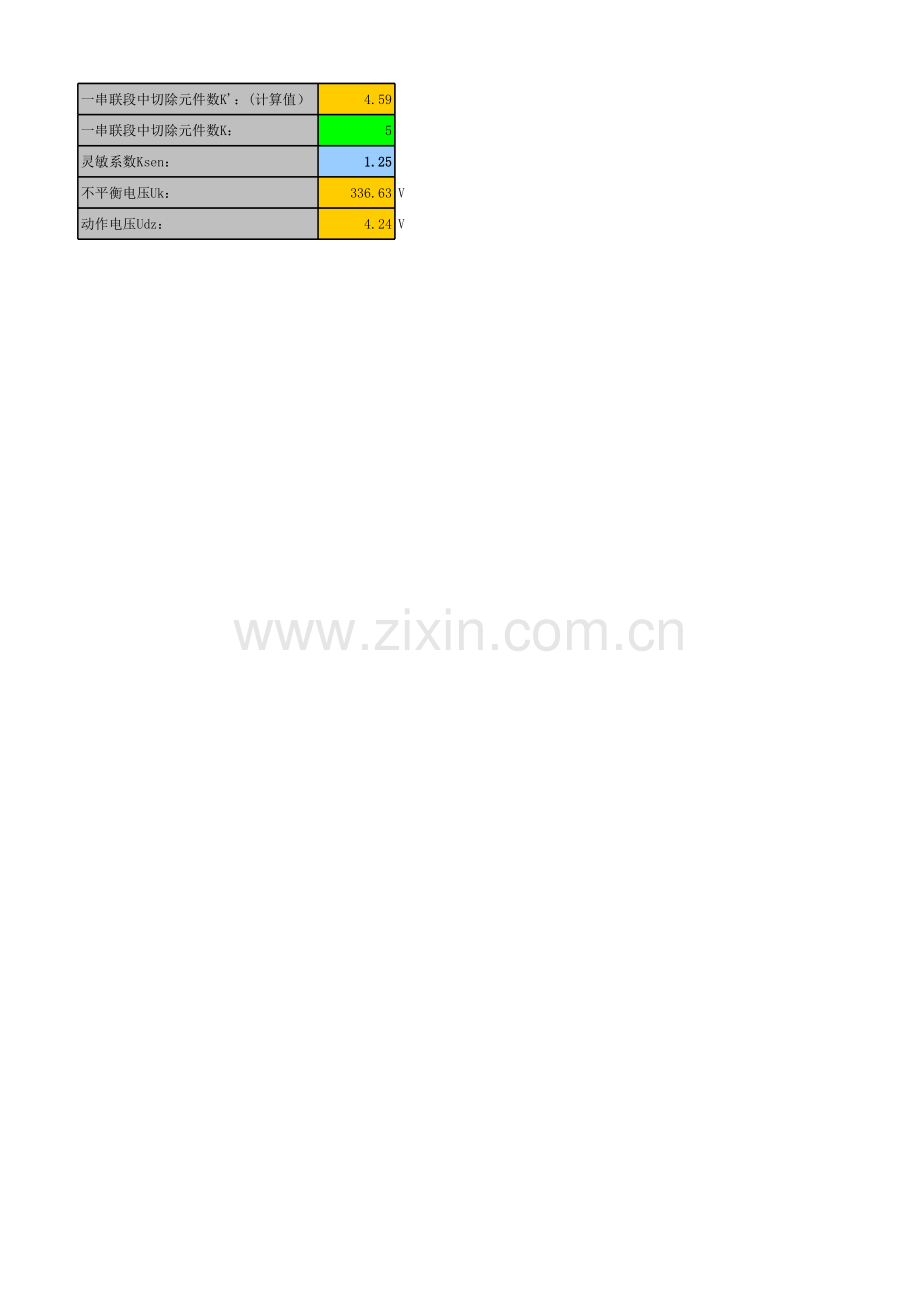

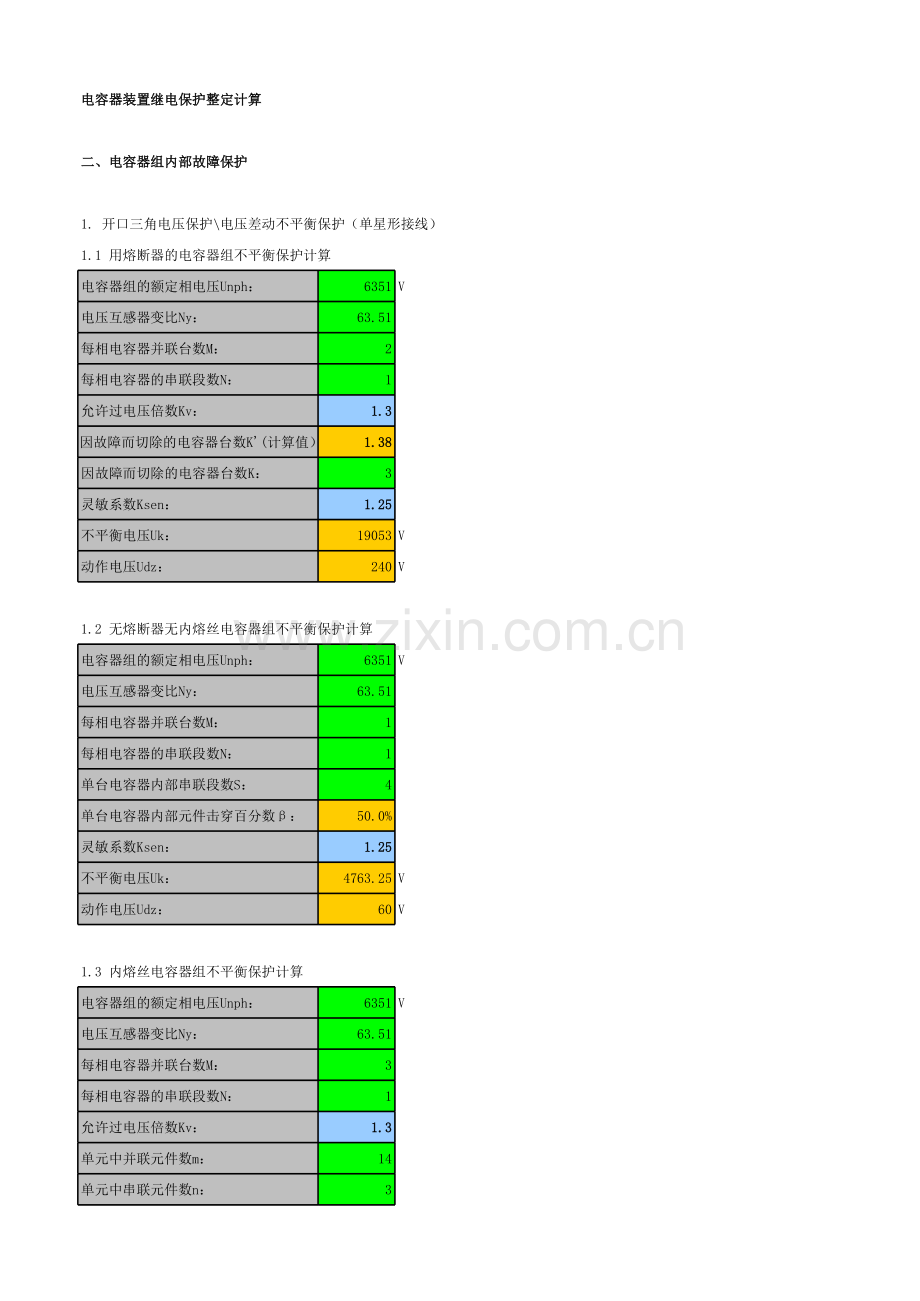

电电容容器器装装置置继继电电保保护护整整定定计计算算二二、电电容容器器组组内内部部故故障障保保护护1.开口三角电压保护电压差动不平衡保护（单星形接线）1.1 用熔断器的电容器组不平衡保护计算电容器组的额定相电压Unph：6351 V电压互感器变比Ny：63.51每相电容器并联台数M：2每相电容器的串联段数N：1允许过电压倍数Kv：1.31.3因故障而切除的电容器台数K(计算值）：1.381.38因故障而切除的电容器台数K：3灵敏系数Ksen：1.251.25不平衡电压Uk：19053 V动作电压Udz：240 V1.2 无熔断器无内熔丝电容器组不平衡保护计算电容器组的额定相电压Unph：6351 V电压互感器变比Ny：63.51每相电容器并联台数M：1每相电容器的串联段数N：1单台电容器内部串联段数S：4单台电容器内部元件击穿百分数：50.0%灵敏系数Ksen：1.251.25不平衡电压Uk：4763.25 V动作电压Udz：60 V1.3 内熔丝电容器组不平衡保护计算电容器组的额定相电压Unph：6351 V电压互感器变比Ny：63.51每相电容器并联台数M：3每相电容器的串联段数N：1允许过电压倍数Kv：1.31.3单元中并联元件数m：14单元中串联元件数n：3一串联段中切除元件数K：(计算值）4.59一串联段中切除元件数K：5灵敏系数Ksen：1.251.25不平衡电压Uk：336.63 V动作电压Udz：4.24 V
