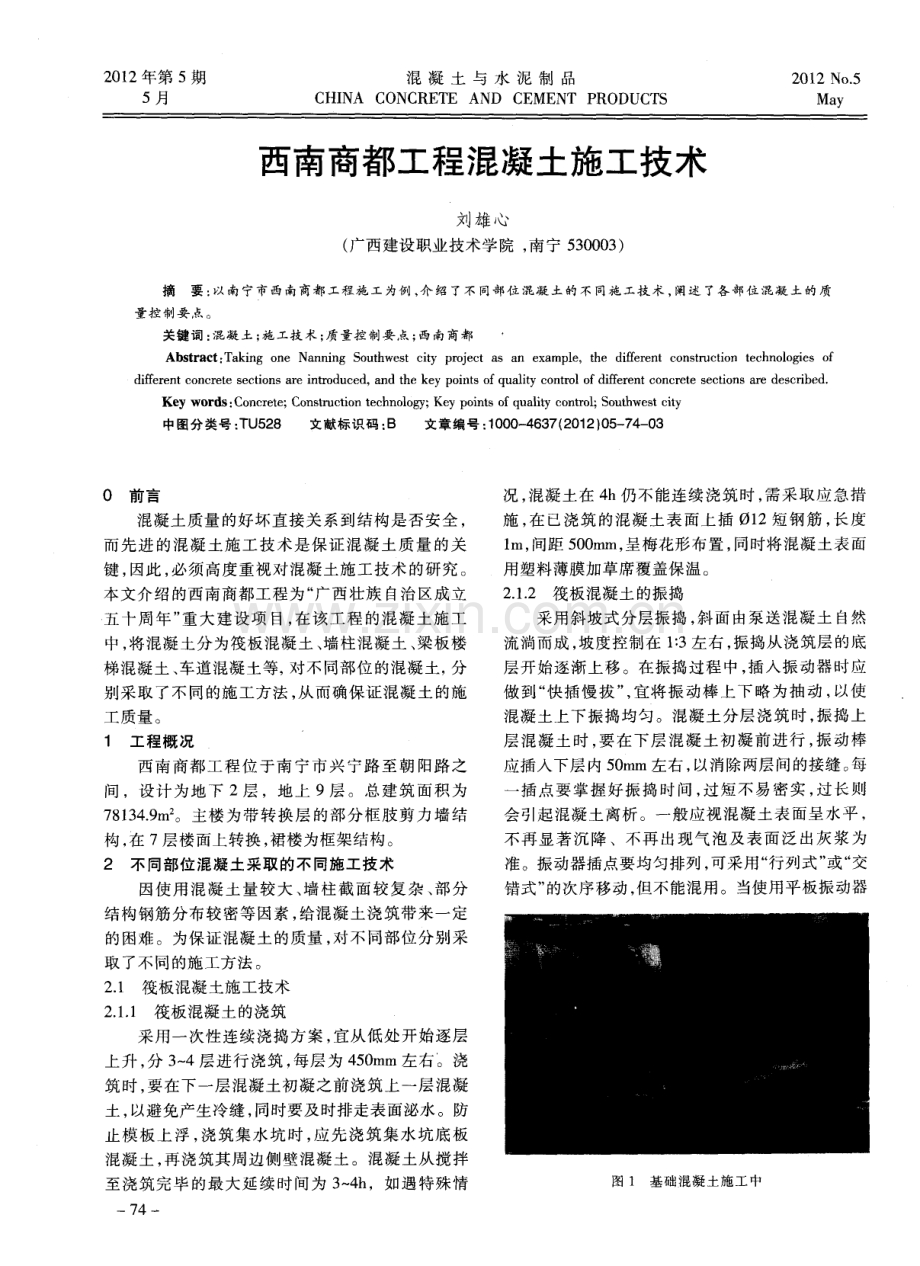

2 0 1 2年第 5 期 5月 混 凝 土 与 水 泥 制 品 CHI N A C ONC RE T E AND CE ME NT P R0D UC T S 2 01 2 No 5 Ma v 西南商都工程混凝土施工技术 刘雄心 ( 广西建设职业技术学院 ， 南宁 5 3 0 0 0 3 ) 摘 要 ： 以南宁市西南商都 工程施 工为例 ， 介绍 了不同部位 混凝土的 不同施 工技 术 ， 阐述 了各部位 混凝 土的质 量 控 制 要 点 。 关键词 ： 混凝土 ； 施工技术 ； 质 量控制要点 ； 西南商都 Ab s t r a c t ： T a k i n g o n e N a n n i n g S o u t h w e s t c i t y p r o j e e t a s a l l e x a m p l e ，t h e d i f f e r e n t c o n s t r u c t i o n t e c h n o l o g i e s o f d i f f e r e n t c o n c r e t e s e c t i o n s a r e i n t r o d u c e d a n d山e k e y p o i n t s o f q u a l i t y c o n t r o l o f d i f f e r e n t c o n c r e t e s e c t i o n s a r e d e s c r i b e d Ke y wo r d s ： C o n c r e t e ； C o n s t r u c t i o n t e c h n o l o g y ； Ke y p o i n t s o f q u a l i t y c o n t r o l ； S o u t h we s t c i t y 中图分类号 ： T U 5 2 8 文献标识码 ： B 文章编号 ： 1 O O O 一 4 6 3 7 ( 2 O 1 2 ) 0 5 7 4 0 3 0前言 混凝土质量的好坏直接关系到结构是否安全 ， 而先进 的混凝土施工技术是保证混凝土质量 的关 键 ， 因此 ， 必须高度重视对混凝土施工技术 的研究。 本文介绍 的西南商都工程为“ 广西壮族 自治 区成立 五十周年 ” 重大建设项 目， 在该工程的混 凝土施工 中 ， 将混凝土分为筏板混凝土 、 墙柱混凝土 、 梁板楼 梯混凝土 、 车道混凝 土等， 对不同部位的混凝土， 分 别采取了不 同的施工方法 ， 从而确保证混凝 土的施 工质 量 。 1 工程 概况 西南商都工程位于南 宁市兴宁路 至朝 阳路之 间 ，设 计 为地 下 2层 ，地 上 9层 。总 建 筑 面 积 为 7 8 1 3 4 9 m 。主楼为带转换层 的部分框肢剪力墙结 构 ， 在 7 层楼面上转换 ， 裙楼为框架结构。 2 不 同部 位混 凝土 采取 的不 同施工技 术 因使用混凝土量较大 、 墙 柱截面较复杂 、 部分 结构钢筋分布较密等因素 ， 给混凝土浇筑带来一定 的困难 。为保证 昆 凝土的质量 ， 对不同部位分别采 取 了不 同的施 工方 法 。 2 1 筏板混凝土施工技术 2 1 1 筏板混凝土的浇筑 采用一次性连续浇捣方案 ， 宜从低处开始逐层 上升 ， 分 3 4层进行浇筑 ， 每层为 4 5 0 mm左右 浇 筑时 ， 要在下一层混凝土初凝之前浇筑上一层混凝 土 ， 以避免产生冷缝 ， 同时要及时排走表面泌水。防 止模板上浮 ， 浇筑集水坑 时 ， 应先浇筑集水 坑底板 混凝土 ， 再浇筑其周边侧壁混凝土 。混凝土从搅拌 至浇筑完毕的最大延续时间为 3 4 h ，如遇特殊情 一 7 4 一 况 ， 混凝土在 4 h仍不能连续浇筑时 ， 需采取应急措 施 ， 在已浇筑的混凝土表面上插 01 2短钢筋 ， 长度 l m， 间距 5 0 0 m m， 呈梅花形布置 ， 同时将混凝土表面 用塑料薄膜加草席覆盖保温。 2 1 2 筏板混凝土的振捣 采用斜坡式分层振捣 ， 斜面 由泵送 昆凝土 自然 流淌而成 ， 坡度控制在 1 ： 3左右 ， 振捣从浇筑层的底 层开始逐渐上移 。在振捣过程中 ， 插入振动器时应 做 到“ 快插慢 拔” ， 宜将振动棒上下略为抽动 ， 以使 混凝 土上 下 振捣 均匀 。混 凝 土 分层 浇 筑 时 ， 振捣 上 层混凝土时 ， 要在下层混凝土初凝前进行 ， 振动棒 应插入下层 内5 0 m m左右 ， 以消除两层间的接缝。 每 一 插点要掌握好振捣时间 ， 过短不易密实 ， 过长则 会引起混凝土离析。一般应视混凝土表面呈水平 ， 不再显著沉 降 、不再出现气泡及 表面泛 出灰 浆为 准。振动器插点要均匀排列 ， 可采用“ 行列式” 或“ 交 错式” 的次序移动， 但不能混用。当使用平板振动器 图 1 基础混凝土施工 中 刘雄心 西南商都工程混凝土施工技术 时 ， 平板振动器在一点位的连续振动时间应 以混凝 土表面均匀出现浆液为准 。移动振动器时应成排依 次 振 捣 前 进 ，前 后 位 置 和 排 与 排 间 相 互 搭 接 l O O mm， 严防漏振 ， 最后按标高线用刮尺刮平并轻轻 抹压 。 2 2 墙 柱混 凝土 施工技 术 2 2 1 墙柱混凝土的浇筑 浇筑墙柱前应先填 5 l O e m厚与所浇筑混凝土 成分相 同的水泥砂浆 ，墙柱混凝土应一次浇筑完 毕 。墙柱高在 3 m以内时 ，可在墙柱顶直接下料浇 筑 ； 墙柱高超过 3 m时 ， 应用 串筒或在模板侧面开门 子洞装斜溜槽分段浇筑 ，每段高度不得超过 2 m， 每 段浇筑后将 门子洞封严并箍牢。墙柱混凝土采用斜 面分层法浇筑 ， 每层浇筑厚度为振动棒有效长度的 1 2 5 倍 。 大角分层浇筑 ， 每层不超过 5 0 0 ram， 内外墙 交界处要加强振捣 ， 以保证密实。墙柱浇筑完后 ， 应 停歇 1 0 1 5 h ，使混凝土获得初步沉实后再浇筑上 部 的梁板 0 2 2 2 墙柱混凝土的振捣 墙混凝土采用插入式振捣器振捣 ， 移动间距不 宜 大于振 捣器 作用半 径 的 1 5倍 ， 不得漏 振 。 柱混 凝 土采用垂直拖振 ， 随浇随振 ， 振动棒快速插至底部 ， 稍做停 留， 慢慢向上拔 ， 上下略为抽动 ， 至表面泛浆 无气泡时移至下点 ； 对于截面较大的柱 ， 振捣时不 应只振捣 中部 ，还应在四边模板 内侧 3 0 0 ra m处振 捣。 2 3 梁 板楼 梯混 凝土施 工技 术 ( 1 ) 梁板? 昆凝土 的浇筑应 同时进行 ， 浇筑时应 顺楼面纵向逐渐推进 。先将梁 的混凝 土分层浇筑 ， 用“ 赶浆法 ” 由梁一端 向另一端做成 阶梯形 向前推 进 ， 当混凝土浇至板底位置时 ， 再与板混凝土一起 浇筑。随着阶梯的不断延伸 ， 梁板混凝土连续 向前 推进直至完成 。浇筑与振捣应 紧密配合 ， 第一层下 料宜慢 ， 梁底充分振实后再下第二层料 。浇筑楼板 时， 虚铺厚度应大于板厚 5 mm左右 ， 用平板式振动 器垂直浇筑方 向来 回振捣 。板厚度较大时 ， 可用插 入式振动器顺浇筑方 向拖拉振捣 ， 并用铁插钎检查 混凝土厚度 ， 振捣完毕后用 4 m长刮杠刮平 ， 用长木 抹子压实抹平 ， 并拉线检查板面标高 ， 严格控制平 整度， 尤其是柱墙根部的平整度。低洼处应补浆 ， 并 再次用木抹子压实抹平。在混凝土初凝前进行二次 压光 ， 以确保混凝土表面平整密实 ， 防止 出现细小 裂缝 。 ( 2 ) 楼梯段混凝 土宜连续浇筑完成 ， 浇筑应从 楼梯段下部 向上浇筑 ， 先振实底板混凝土 ， 至踏步 位置时 ， 再与踏步混凝 土一起浇筑 ， 连续不断向上 推进 ， 并随时用木抹子将踏步上表面压实抹平。 图 2施 工 完 毕 的 梁 板柱 混 凝 土 2 4 车道混凝土施工技术 车道混凝土施工原设计为二次做法 ， 为避免 日 后维修麻烦 ， 经过参 观南宁市多个项 目和集体研究 后 ， 改为一次成活， 每隔 3 r n用密 目钢板网拦住， 利用 塔吊浇筑混凝土，标高控制用 L 2 5的角钢焊成小方 墩 ， 间距为 1 5 m， 面层压光后用 2 0钢筋压成棱形 凹槽 ， 混凝土终凝前进行二次压光。 3 确保 混凝 土质 量 的施工 要点 3 1 混凝土质量保证措施 首先是选择一家具有预拌商品混凝土专业承 包资质的商 品混凝土供应商 ， 以确保商品混凝土质 量。其次 ， 商品混凝土供货合同明确了当混凝土质 量不合格时供应方应承担 的责任 ， 通过合同来约束 混凝土供应商必须保证质量。混凝土运输车到达工 地后 ， 必须现场检验混凝土的随行单 、 出厂合格证 、 温度 、 坍落度及和易性等 ， 检测合格后方能签证进 入浇筑地点。商品混凝土所用的水泥、 骨料 、 外加剂 等必须符合规范及有关规定要求 ， 相关资料应完全 齐备 。 ， 3 2 泵送混凝土施工技术 3 2 1 泵送混凝土的运输 泵送混凝土前应先将储料斗 内的清水从管道 泵出 ， 用以湿润和清洁管道 ， 然后压入 1 ： 1 1 ： 2的水 泥砂浆滑润管道 ， 再开始泵送混凝土。润管的水泥 砂浆可直接泵送到浇筑部位。混凝土泵开始压送混 凝土时速度 宜慢 ， 待混凝土送 出管子端部时 ， 速度 可逐渐加快 ， 并转入用正常速度进行泵送。泵送要 连续进行不得停顿 ， 遇到运转不正常时 ， 可放慢泵 送速度。 若混凝土供应不及时 ， 需降低泵送速度。 泵 送暂时中断时 ， 应每隔 5 l O mi n利用泵机进行抽 吸 一 75 2 0 1 2年第 5 期 混凝土与水泥制品 总第 1 9 3期 往复推动 2 - 3次，以防堵管。泵送因故间歇 3 0 rai n 以上时 ， 应排净管路 内存留的混凝土 ， 以防堵塞 。泵 送混凝土入模用水平管时， 要经常将端部软管均匀 地移动 ， 以防因混凝土堆积增加压送阻力而引起爆 管。混凝土泵送完毕后 ， 应将混凝土泵和管道清洗 干净 。 3 2 2 泵送 混凝 土 的浇筑 泵送混凝土浇筑入模时应分层浇筑 ， 要将端部 软管均匀移动 ， 使每层布料厚度控制在 2 0 3 0 e ra， 不 应成堆浇筑 。当用水平管浇筑时 ， 随着混凝土浇筑 点的移动 ， 浇筑 区应考虑 1 人指挥布料 ， 6 - 8名工人 拆装管子 ， 不断拆管 ， 以保证浇筑部位的移动。 3 2 3 混凝土泵管 的布置 竖向混凝土泵管通过预埋铁件固定在外墙上 ， 随楼层同步加高，水平混凝土泵管沿楼面铺管 ， 每 节管两端应垫钢筋马凳 。因压送时输送管会产生较 大的振动， 泵管不得直接铺设在模板 、 钢筋上 ， 必须 搁置在钢筋马凳上。 3 3 不同强度等级混凝土同时施工技术 本工程筏板 、 剪力墙 、 柱 、 梁 、 板等部位的混凝 土设计强度等级均不同。筏板混凝土强度 等级 为 C 4 0 ， 墙 、 柱混凝土强度等级有 C 5 0 、 C 4 0 、 C 3 0 ， 楼层 梁板混凝土强度等级为 C 3 0 ，地下 1 层人防顶板及 转换层混凝土强度等级为 C 4 0 。不 同强度等级混凝 土同时施工时应分开浇筑 ， 两者之间用密 目铁丝 网 隔开 ， 且必须先浇筑高标号混凝土再浇筑低强度等 级混凝土。先通知混凝土搅拌站发高强度的混凝土 来浇筑强度等级高的结构部位 ， 再发低强度的混凝 土来浇筑强度等级低的结构部位。要使用泵机进行 浇筑 ， 浇筑过程应作好不 同强度等级混凝土的调度 工作 ， 使强度等级高的结构部位与强度等级低 的结 构部位的浇筑速度基本相 同。 图 3 梁墙柱节点处混凝土的浇筑顺序 3 4 雨期 施工 措施 在浇筑混凝土前 ，向气象部门咨询天气情况 ， 确定施工 日期。天气预报有大雨时不施工。现场配 备 l O 0 0 m 的彩条布或尼龙薄膜， 在施工中遇到下雨 时用 以遮盖混凝土 ， 以防雨水冲刷混凝土。已人模 振捣成 型 的 昆 凝 土要 及时覆 盖 ， 防止 突然遇 雨 。 3 5 混凝 土 的养护 混凝土浇筑完毕后应在 1 2 h内用麻袋 覆盖并 浇水养护 ， 保持混凝土表面湿润。普通混凝土 的养 护时间不得少于 7 d ， 防水混凝土的养护时间不得少 于 1 4 d 。混凝土浇水养护应实行定人定岗制度 。 3 6 成 品保护 浇筑混凝土时要用马凳 、 脚手板等搭设专用施 工人行通道 ， 供施工人员操作 、 通行时使用 ， 以防止 施工人员踩踏楼板 、 楼梯 。浇筑混凝土时， 不得碰动 一 7 6一 插筋和预埋铁件 ，以保证钢筋和预埋铁件位置正 确 。混凝土强度达到 1 2 MP a以上后 ， 方可在其上进 行下一工序的操作和堆放少量物品。 4结语 通过应用 以上混凝土施工技术 ， 西南商都工程 主体封顶后的验收结果表明， 该工程 昆 凝土施工质 量 良好 ， 荣获南宁市建设工程 “ 优质结构奖” ， 取得 了较好的经济、 社会效益 。 收 稿 日期 ： 2 01 2 - 0 3 2 4 作者简介 ： 刘雄心 ( 1 9 7 0 ) ， 男 ， 高级工程师 、 注册一级建 造师 、 注册监理工程师 。 通讯地址 ： 广西南宁市秀灵路西一里 6号 联系电话 ： 1 3 8 7 7 1 2 4 6 1 6 E -ma i l ： 9 6 1 0 2 7 5 8 0q q t o m
