山口岩拱坝碾压混凝土现场碾压试验.pdf

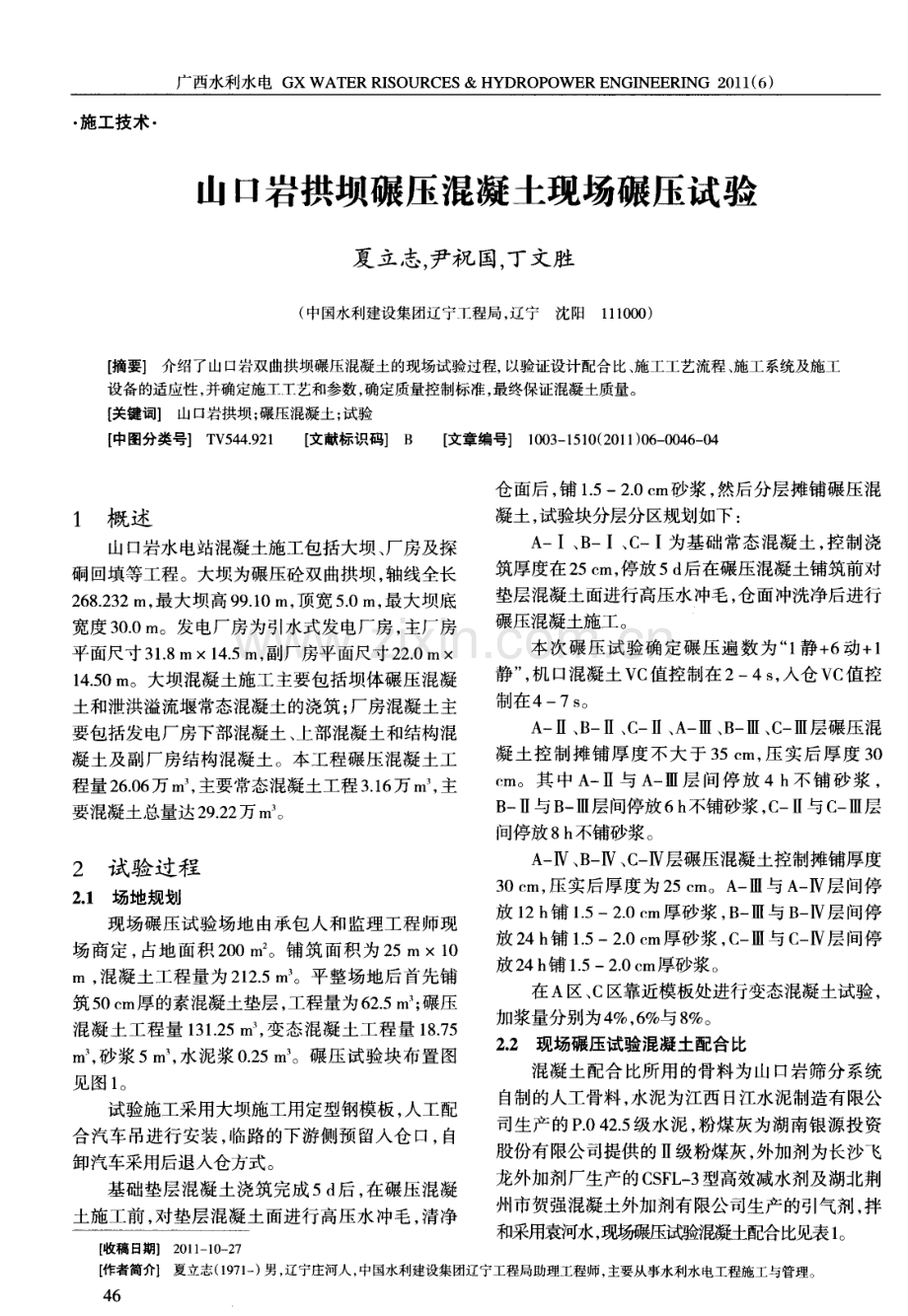

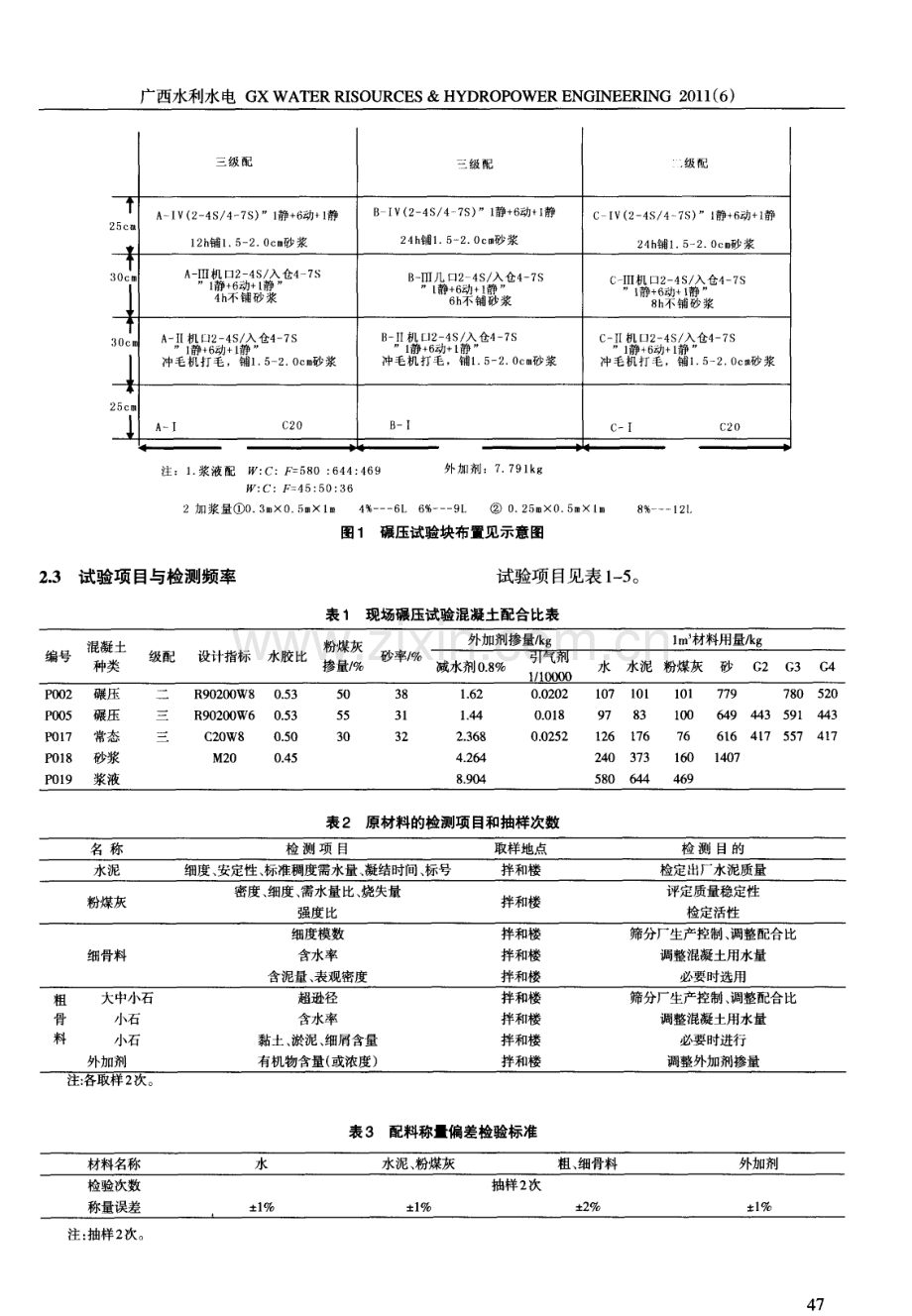

广西水利水电 G X WA T E R R I S O U R C E S &H Y D R O P O WE R E N G I N E E R I NG 2 0 1 1 ( 6 ) 施工技术 山口岩拱坝碾压混凝土现场碾压试验 夏立志， 尹祝 国， 丁文胜 ( 中国水利建设集团辽宁T程局 ， 辽宁沈阳 l 1 1 0 0 0 ) 【 摘要】 介绍了山13岩双曲拱坝碾压混凝土的现场试验过程， 以验证设计配合比、 施工工艺流程 、 施工系统及施工 设备的适应性 ， 并确定施工_T艺和参数， 确定质量控制标准， 最终保证混凝土质量。 【 关键词】 山13岩拱坝； 碾压混凝土； 试验 【 中图分类号】 T V 5 4 4 9 2 1 【 文献标识码】 B 【 文章编号】 1 0 0 3 1 5 1 0 ( 2 0 1 1 ) 0 6 0 0 4 6 0 4 1 概 述 山 口岩水 电站混凝土施工包括大坝 、 厂房及探 硐 回填等工程。大坝为碾压砼双曲拱坝 ， 轴线全长 2 6 8 2 3 2 I T I ， 最大坝高 9 9 1 0 IT I ， 顶宽 5 0 1 1 1 ， 最大坝底 宽度 3 0 0 I T I 。发电厂房为引水式发电厂房 ， 主厂房 平面尺寸 3 1 8 1T I 1 4 5 1 1 1 ， 副厂房平面尺寸2 2 0 I n l 4 5 0 I n 。大坝混凝土施工主要包括坝体碾压混凝 土和泄洪溢流堰常态混凝土的浇筑； 厂房混凝土主 要包括发电厂房下部混凝土 、 上部混凝土和结构混 凝土及副厂房结构混凝土。本工程碾压混凝土工 程量2 6 0 6 万 i n ， 主要常态混凝土工程 3 1 6 万i n ， 主 要混凝土总量达2 9 2 2 万 m 。 2 试验过程 2 1 场地规划 现场碾压试验场地 由承包 人和监理工程师现 场商定， 占地面积2 0 0 13 1 。铺筑面积为 2 5 m1 0 i n， 混凝土工程量为 2 1 2 5 I T I 。平整场地后首先铺 筑 5 0 c m厚 的素混凝土垫层 ， 工程量为6 2 5 n a ； 碾压 混凝 土工程量 1 3 1 2 5 i n ， 变态混凝 土工程量 l 8 7 5 I n ， 砂浆 5 In ， 水泥浆0 2 5 I n 。碾压试验块布置图 见 图 1 。 试验施工采用大坝施工用定型钢模板 ， 人工配 合汽车吊进行安装 ， 临路的下游侧预留人仓 口， 自 卸汽车采用后退入仓方式 。 基础垫层混凝土浇筑完成5 d 后 ， 在碾压混凝 土施工前， 对垫层混凝土面进行高压水冲毛， 清净 仓 面后 ， 铺 1 52 0 c m砂浆 ， 然后分层摊铺碾压混 凝土 ， 试验块分层分区规划如下 ： AI、 B I、 C I为基础常态混凝土 ， 控制浇 筑厚度在 2 5 c m， 停放 5 d 后在碾压混凝土铺筑前对 垫层混凝土面进行高压水冲毛， 仓面冲洗净后进行 碾压混凝土施工 。 本 次碾压 试验确 定碾压遍 数为 “ 1 静 + 6动+ 1 静” ， 机 口混凝土VC 值控制在 24 S ， 入仓 V C值控 制在 47 S 。 A 一、 B 一、 C 一、 A 一 、 B 一 、 C 一层碾压混 凝土 控制摊 铺厚 度 不大 于 3 5 c m， 压 实后 厚度 3 0 cm。其 中 A一 与 A 一 层 问停 放 4 h不 铺 砂浆 ， B 一 与B 一 层间停放6 h 不铺砂浆， c 一 与c 一 层 问停放 8 h 不铺砂浆。 A 一 、 B 一 、 C 一 层碾压混凝土控制摊铺厚度 3 0 c m， 压实 后厚度为 2 5 c m。A I ! I 与 A 一 层 问停 放 1 2 h 铺 1 5 2 0 c m厚砂浆 ， B 一 与 B 一 层 间停 放 2 4 h 铺 1 5 2 0 c m厚砂浆 ， C 一 与 C 一 层 间停 放 2 4 h 铺 1 5 2 0 c m厚砂浆。 在A区、 c区靠近模板处进行变态混凝土试验， 加浆量分别为4 ， 6 与8 。 2 2 现场碾压试验混凝土配合 匕 混凝土配合比所用的骨料为山口岩筛分系统 自制的人工骨料， 水泥为江西 日江水泥制造有限公 司生产的P 0 4 2 5 级水泥， 粉煤灰为湖南银源投资 股份有限公司提供的 级粉煤灰， 外加剂为长沙飞 龙外加剂厂生产的C S F L 一 3 型高效减水剂及湖北荆 州市贺强混凝土外加剂有限公司生产的引气剂， 拌 和采用袁河水， 现场碾压试验混凝土配合比 见表1 。 【 收稿 日期】 2 0 1 1 - 1 0 2 7 作者简介1 夏立志( 1 9 7 1 一 )男 ， 辽宁庄河人 ， 中国水利建设集 团辽宁工程局助理工程师 ， 主要从事水利水 电工程施工与管理 。 46 广西水利水电 G X WA T E R R I S O U R C E S &H Y D R O P O WE R E N G I N E E R I N G 2 0 1 1 ( 6 ) 三级 配 三级 配 。 级 配 t A I V ( 2 - 4 S 4 - 7 S ) ”1 S + 6 动+ l 静 B I V ( 2 4 s 4 7 S ) ”l 静+ 6 动+ I S C I v ( 2 4 s 4 7 S ) ”l 静+ 6 动+ l 静 2 5co t 1 2 h 铺1 5 -2 0 c m 砂 浆 24 h 铺 1 5 - 2 0c m 砂 浆 2 4h 铺1 5 -2 0 c m 砂 浆 。 ”1 S + 6 动+ L 静 ” S 入 仓4 7 S B 一 I 几 口2 4 s 入仓 4 7 s c 一 I 机 口2 4s 入 仓4 7 S ” l静 + 6 动 + 1静 ” ” l静 + 6 动 + l静 ” J 4 h 不 铺 砂 浆 6 h 不 铺 砂 浆 8 h 不 铺 砂 浆 。 A I I机 L 2 4 S 入 仓4 7S B I I 机 L I 2 4 S 入 仓4 7 S C I I 机 口2 4 s 入仓4 7 S ”l 静+ 6 动+ l 静” ”l 静+ 6 动+ l 静” ”1 S+ 6 动+ l 静 ” l 冲 毛 机 打 毛 ， 铺 1 5 - 2 0 c m 砂 浆 冲 毛 机 打 毛 ， 铺 1 5 2 0 c m 砂 浆 冲 毛 机 打 毛 ， 铺 1 5 - 2 0 c m 砂 浆 25cm 1L A T C 2 0 B I C I C 2 0 J L 注 ：1 浆 液 配 ： c： F = 5 8 0 ： 6 4 4 ： 4 6 9 外 加 剂 ：7 7 9 l k g W： C ：F= 45： 5 0： 36 2加浆量0 3 t o 0 5 m 1 II1 4 6 L 6 9 L 0 2 5 m 0 5 m l ill 8 1 2 I _ 2 3 试验项 目与检测频率 图 1 碾压试验块布置见 示意 图 试验项 目见表 1 - 5 。 表 1 现场碾压试验混凝土配合比表 表2 原材料的检测项目和抽样次数 2 次 。 表3 配料称量偏差检验标准 注： 抽样 2 次 。 4 7 夏立志， 尹祝国， 丁文胜： 山口岩拱坝碾压混凝土现场碾压试验 表4 混凝土拌和机出口处的检测项目和取样次数 表5 碾压混凝土铺筑现场检测项目和标准 表 6 碾压 混凝土芯样外观评定标准 2 4 现场碾压试验结论与建议 ( 1 ) 本次碾压试验采用的光洋混凝土拌和系统 配制碾压混凝 土是可行 的 ， 混凝 土原材料投 料按 砂 、 水 外加剂 、 水泥 粉煤灰 、 骨料的顺序正确 ， 混凝 土纯拌和时间6 0 S 拌制出的碾压混凝土的均匀性良好。 ( 2 )由现场各种试验数可知 ， 当摊铺厚度控制 在 3 5 c m以内， 压实后厚度为 3 0 c m时 ， 碾压混凝土 出机 口V C 值在3 8 s ， 入仓V C 值在5 9 S 内， 用 B W2 0 2 A D振动碾 以 1 01 5 k m h速度进行 振动碾 压， 碾压遍数控制在“ l 静+ 6 动+ l 静” 时， 核子水份 密度计检测碾压混凝土的压实度均大于设计值 9 8 ， 碾压混凝土各种性能指标均能达到设计要求。 ( 3 )通过对碾压芯样折断原因分析， 当摊铺层 超过 4 h时应在碾压混凝土层缝处洒水泥浆或铺筑 1 5 2 0 c m厚砂浆， 以利于层缝间良好结合。 ( 4 ) 在施工 中控制碾压混凝土的V C值在 2 8 s 48 之间， 并依据环境变化进行动态控制。 ( 5 ) 控制变态混凝土的浇筑量为已铺筑碾压混 凝土量的 6 ( 体积比) ， 佛 山 1 0 0 型振捣棒振捣 ， 可满足变态混凝土的施工要求。 3 质量保证措施 3 1 混凝土拌和 严格按批 准的配合 比配料 ， 计 量精 度控制在 ： 水 、 胶凝材料和外加剂不超过 1 ， 粗 、 细 骨料不大 于 2 ； 投料程序为砂胶材水和外加剂搅拌 3 0 S 后 ， 投细骨料 、 粗骨料再搅拌 1 2 0 S ； 混凝土拌和物均质 性按砂浆容重分析法测定， 两个样品的差值不大于 3 0 k m 。 3 2 运输 采用 自卸汽车运输时， 设立洗车槽 ， 汽车驶入 仓面前轮胎应清洗干净， 脱水充分。车况处于良好 的状态，不漏浆、 不滴油。 汽车人 仓速度不大于1 5 k m h 。 变态混凝土采用试坑分层抽样法取样， 筛洗法 测定水胶比， 核子水份密度仪测定振实密度。 3 3 摊铺 自卸车后退人仓卸料， 实施” 一堆三推” ， 推离 未经碾压的原地面再推平 ， 当有了摊铺的混凝土 广西水利水电 G X WA T E R R I S O U R C E S &H Y D R O P O WE R E N G I N E E R I N G 2 0 1 1 ( 6 ) 作” 铺垫 ” ， 再在其上实行迭压式卸料 ， 而后再 由此 推摊至欲铺 的仓 面上 ， 控制压实厚度不大于 3 0 c m， 及时处理粗骨料发生的分离现象。摊铺作业要达 到均匀的设计厚度要求 ， 消除粗骨料的滚落分离和 预压之 目的。 3 4 碾 压 3 6 变态混凝土施工 距停浇模板1 0 m宽的部位采用湿地式推土机 平仓， 人工进行配合， 一吨翻运输水泥浆， 人工定量 均匀浇浆， 控制浇浆量在设计规定的范围内， 佛山 1 0 0 型振捣器捣实。混凝土结合部采用振动碾压 实 ， 搭接宽度不少于2 0 c m。 控制振动碾的振幅、 频率符合规范要求， 振动 3 7 保护和养护 碾的工作速度控制在 1 0 1 5 k m h ， 采用进退错距 碾压混凝土表面在未覆盖上一层混凝土之前， 碾压 ， 控制各碾压条带重叠宽度不小 于2 0 c m。控 进行人工流水养护。 制下层碾压混凝土从加水拌和时起到上层碾压混 凝土碾压完毕的历时 ， 即层 间间隔时间按试验计划 进行控制。经核子密度仪检测 ， 按 9 8 的压实度 控制碾压质量。 3 5 层( 缝) 面处理 严格按试验计划认真进行层( 4结语 经过有经验 的试验员严格按照试验规程 ， 精心 设计 ， 精心操作， 得到了科学合理 ， 可靠的数据 ， 为 碾压混凝土的施工提供了合理的施工工艺和技术 缝) 面处理， 经验 参数。 仓合格后方可进行下一工序的施工。 ( 责任编辑： 刘征湛) S i t e RCC t e s t o f S h a n k o u y a n a r c h d a m c o n s t r u c t i o n XI A L i - z h i ， YI N Z h u - g u o ， DI NG W e n - s h e n g ( S I N O HY D R O L i a o n i n g C o n s t r u c t i o n B u r e a u C o ， L t d ， S h e n y a n g 1 1 1 0 0 0 ， C h i n a ) Ab s t r a c t ： An i n t r o d u c t i o n wa s ma d e o n t h e p r o c e s s o f RCC t e s t c o n d u c t e d a t t h e c o n s t ruc t i o n s i t e o f S h a n k o u y a n d o u b l e c u r v a t u r e a r c h d a m Wi t h s i t e t e s t ， d e s i g n mi x p r o p o r t i o n ， c o n s t ruc t i o n p r o c e d u r e ， a d a p t a b i l i t y o f c o n s t ruc t i o n s y s t e m a n d d e v i c e s w e r e a l l c h e c k e d ； t h e c o n s t ruc t i o n t e c h n i q u e a n d p a r a me t e r s ， q u a l i t y c o n t r o l s t a n d a r d s a r e a l s o a s c e r t a i n e d ， S O a s t o e n s u r e c o n c r e t e q u a l i t y Ke y wo r d s ： S h a n k o u y a n a r c h d a m ； r o l l e d c o m p a c t e d c o n c r e t e ( R C C ) ； t e s t ( 上接 第 3 3 页) App l i c a t i o n o f s t e e l -wo o d c o mpo s i t e f o r mwo r k i n wa t e r pa s s a g e c o n s t r uc t i o n o f Sh ua ng l i ng HPP W ANG Ya n ， YI N Z h u - g u o ， DI NG We n - s h e n g ( S I N O HY D R O L i a o n i n g C o n s t ruc t i o n B u r e a u C o ， L t d ， S h e n y a n g 1 1 1 0 0 0 ， C h i n a ) A b s t r a c t ： C o m b i n e d w i t h t h e c o n s t ruc t i o n d i f f i c u l t y o f S h u a n g l i n g Hy d r o p o w e r P r o j e c t ， a n i n t r o d u c t i o n w a s m a d e o n t h e a p p l i c a t i o n o f t u r n o v e r s t e e l wo o d c o mp o s i t e f o r mw o r k i n wa t e r p a s s a g e c o n s t r u c t i o n ， wi t h e mp h a s i s p u t o n t h e d e s i g n i d e a a n d k e y e r e c t i o n i s s u e s o f f o r mw o r k As d e mo n s t r a t e d b y p r a c t i c e ，t h i s k i n d o f f o r mwo r k r e n d e r s l e s s ma t e ri a l c o n s u mp t i o n a n d s h o rt e r c o n s t r u c t i o n p e ri o d Ke y w o r d s ： Wa t e r p a s s a g e o f h y d r o p o w e r p r o j e c t ； t u rn- o v e r ； s t e e l w o o d c o m p o s i t e f o r m w o r k ； c o n s t ruc t i o n d0
