傅里叶红外光谱仪与常规色散光谱仪区别与比较.ppt

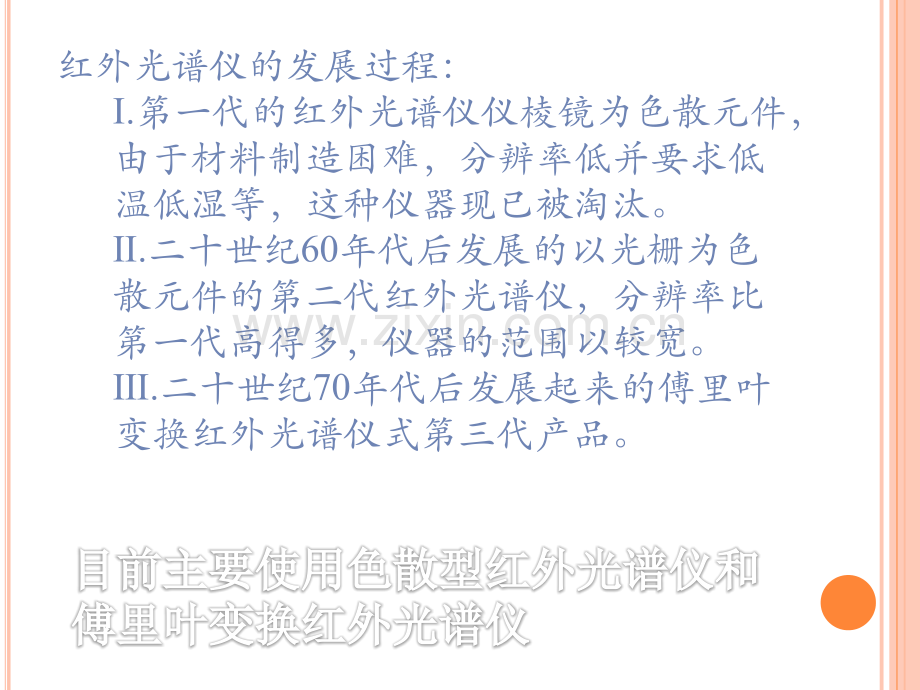

它与常规色散型红外光谱仪的主要区别？它与常规色散型红外光谱仪的主要区别？第七小组 主讲：侯轶男红外光谱仪的发展过程：.第一代的红外光谱仪仪棱镜为色散元件，由于材料制造困难，分辨率低并要求低温低湿等，这种仪器现已被淘汰。.二十世纪60年代后发展的以光栅为色散元件的第二代红外光谱仪，分辨率比第一代高得多，仪器的范围以较宽。.二十世纪70年代后发展起来的傅里叶变换红外光谱仪式第三代产品。目前主要使用色散型红外光谱仪和目前主要使用色散型红外光谱仪和傅里叶变换红外光谱仪傅里叶变换红外光谱仪基本部件：光源基本部件：光源 样品室样品室 单色器单色器 检测器检测器 放大器放大器 记录机械装置记录机械装置色散型红外吸收光谱：光束色散后进入检测器，若交替照射在电偶上的两束光强度相等，热电偶无交变信号输出。当参比光束强度大于测量光束时，热光偶将产生与光强差成正比的交变信号，此信号经放大后将推动参比光束中的光楔使之向减弱参比光束的方向移动，直至两光束相等为止。记录笔与光楔同步移动，光楔所削弱的参比光束的能量就是试样池中所吸收的能量，因而记录笔可以记录下试样的吸收情况。傅里叶变换红外光谱仪它与色散型红外吸收光谱仪的它与色散型红外吸收光谱仪的主要区别主要区别在于用迈克尔逊在于用迈克尔逊(Michelson)干涉计取代了单色器干涉计取代了单色器迈克尔逊干涉仪迈克尔逊干涉仪fG1G2M2M1光源1212T 光谱仪的基本结构光源干涉仪检测器计算机记录仪核心部分是迈克尔逊干涉仪。它将光原来的信号一干涉图样的形式送往计算机进行傅里叶变换的数学处理，最后将干涉仪图还原成光图谱。到达检测器的两束光的光程差为/2的偶数倍时，发生相长干涉；/2的奇数倍时，发生相消干涉。连续改变干涉计中可移动反射镜的位置，并以检测器所接收的光强度对可移动镜的移动距离作图，即得到一干涉图。干涉光通过样品室，获得含有光谱信息的干涉信号到达探测器D上，探测器将干涉信号变为电信号。此处的干涉信号是一时间函数，有干涉信号绘出干涉图，经过A/D转换器送入计算机，有计算机进行傅里叶变换的快速计算，即获得以波数为横坐标的红外光谱图 主要是分光原理不一样主要是分光原理不一样：一个一个是是采用采用光栅衍射分光，一个是迈克尔逊干涉光栅衍射分光，一个是迈克尔逊干涉分光分光。另外还有接收器不一样。另外还有接收器不一样。傅里叶变换红外光谱仪与常规色散傅里叶变换红外光谱仪与常规色散型红外光谱仪的区别型红外光谱仪的区别色散型的红外光谱仪是由棱镜或光栅来完成分光的。在色散型红外光谱仪中,光源发出的光先照射试样，然后再经光栅分成单色光,由 检测器检测后获得光谱。而在傅里叶变换的干涉型红外光谱仪中,光源发出的光先是经迈克尔逊干涉仪变成干涉光,再让干涉光照射样品,检测器获得的只是干涉图而不是红外吸收光谱,实际的红外吸收光谱还需要由计算机把干涉图进行傅里叶变换才能得到。Thank youThank you
