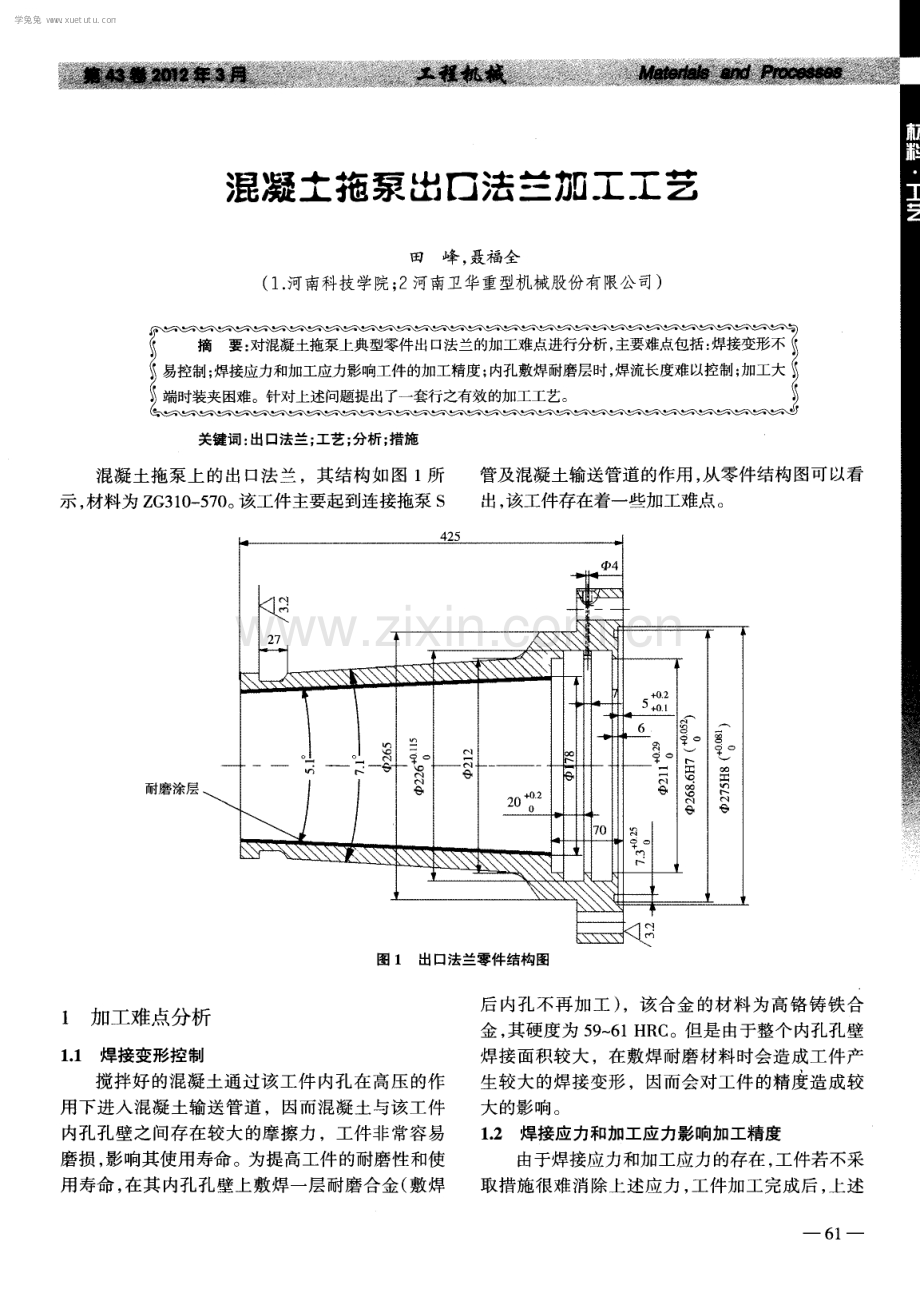

混凝 士拖泵 出口法兰加工工艺 田峰 ， 聂福全 ( 1 河南科技学院； 2河南卫华重型机械股份有限公司) 关键词 ： 出口法兰 ； 工艺 ； 分析 ； 措施 混凝土拖泵上 的出 口法兰 ，其结 构如 图 1 所 示 ， 材料为 Z G 3 1 0 5 7 0 。 该工件主要起到连接拖泵 s 耐磨 涂层 管及混凝土输送管道 的作用 ， 从零件结构图可以看 出 ， 该工件存在着一些加工难点 。 1 加工难点分析 图 1 出口法兰零件结构 图 1 1 焊接变形控制 搅拌好的混凝土通过该工件内孔在高压的作 用 下进人混凝土输送管道 ，因而混凝土 与该工 件 内孔孔壁之间存在较大 的摩擦力 ，工件非 常容 易 磨损， 影响其使用寿命。为提高工件的耐磨性和使 用寿命 ， 在其内孔孔壁上敷焊一层耐磨合金( 敷焊 后内孔不再加工) ，该合金 的材料为高铬铸铁合 金 ， 其硬度为 5 9 6 1 HR C 。但是 由于整个 内孔孔壁 焊接面积较大 ，在敷焊耐磨材料时会造成工件产 生较大 的焊接变形 ，因而会对工件 的精度造成较 大的影响。 1 2 焊接应力和加工应力影响加工精度 由于焊接应力和加工应力的存在 ， 工件若不采 取措施很难消除上述应力 ， 工件加工完成后 ， 上述 一 61 学兔兔 w w w .x u e t u t u .c o m 、 6 0 0、 6 5 0高温去应力退火工艺方 法 ，并对退火后耐磨层的硬度进行检测 ， 检测结果是上述 3 种退火温度其硬度值均为 5 9 6 1 HR C， 硬度几乎没有降低 。这主要是 由于两个 因素 造成的： 一是耐磨层是以铸态合金形式存在 ， 本身 硬度就较高 ； 二是加热温度没有达到材料硬度转变 区 ， 材料未发生相变 ， 因而硬度不会明显降低。为减 少热处理后零件表面的氧化皮 ，最终确定采用 5 5 0 的退火温度 。具体工艺方法是 ，工件加热到 5 5 0 6 2一 图 2 工件粗加工示意图 3 效果 采用上述工艺方法后 ，耐磨层焊流得到有效控 制 ， 焊接应力基本上得到消除， 此种工艺方法简单 、 方 便 ， 工件的装夹刚性增强 ， 确保了该工件的加工质量 。 通信地址：河南省长垣县博爱南路 6号河南卫华重型机械 股份有限公司( 4 5 3 4 0 0 ) ( 收稿 日期 ： 2 0 1 1 - 1 1 - 1 8 ) 学兔兔 w w w .x u e t u t u .c o m
