一、初中物理凸透镜成像的规律

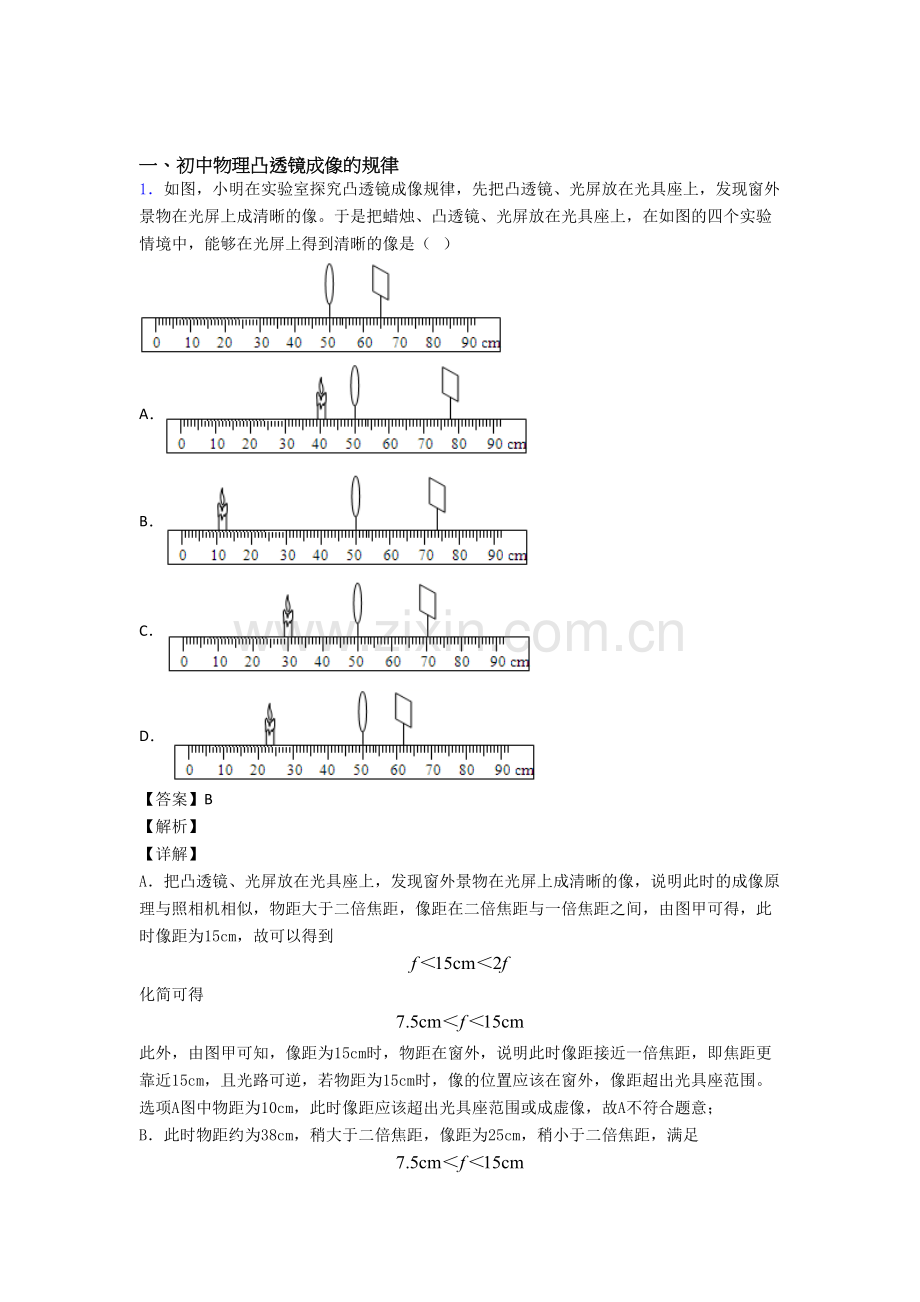

1．如图，小明在实验室探究凸透镜成像规律，先把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像。于是把蜡烛、凸透镜、光屏放在光具座上，在如图的四个实验情境中，能够在光屏上得到清晰的像是（ ）

A．
B．
C．
D．
【答案】B
【解析】
【详解】
A．把凸透镜、光屏放在光具座上，发现窗外景物在光屏上成清晰的像，说明此时的成像原理与照相机相似，物距大于二倍焦距，像距在二倍焦距与一倍焦距之间，由图甲可得，此时像距为15cm，故可以得到

化简可得

此外，由图甲可知，像距为15cm时，物距在窗外，说明此时像距接近一倍焦距，即焦距更靠近15cm，且光路可逆，若物距为15cm时，像的位置应该在窗外，像距超出光具座范围。选项A图中物距为10cm，此时像距应该超出光具座范围或成虚像，故A不符合题意；
B．此时物距约为38cm，稍大于二倍焦距，像距为25cm，稍小于二倍焦距，满足

和焦距更接近15cm的条件，此时成倒立、缩小的实像，故B符合题意；
C．若此时光屏上能看到清晰地像，则物距等于像距为20cm，则焦距为10cm，更接近7.5cm，不符合题意；
D．若此时能在光屏上看到清晰地像，则像距为12cm，此时蜡烛应该才窗外，超出光具座范围，故D不符合题意。
故选B。

2．如图是用来研 究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像． 若透镜位置不变，将蜡烛移到刻度为30cm处，则（     ）
A．
A．移动光屏，可以在屏上得到倒立放大的像
B．移动光屏，可以在屏上得到倒立缩小的像
C．移动光屏，可以在屏上得到正立放大的像
D．不论光屏移到什么位置， 都不能在屏上得到清晰的像
【答案】D
【解析】
由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；
将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．

3．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S所成的像为（ ）

A．四个虚像，三个实像 B．四个虚像，一个实像
C．三个虚像，一个实像 D．三个虚像，两个实像
【答案】B
【解析】
【详解】
S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；
S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；
S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S所成的像有四个虚像，一个实像。

4．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（ ）
A．凹透镜成的像 B．凸透镜成的像
C．凹面镜成的像 D．凸面镜成的像
【答案】C
【解析】
【详解】
AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．
C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．
D．凸面镜成正立、缩小的虚像．不符合题意．

5．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的 安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图 所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（ ）

A．不管该人走近还是走远，所成的像都是正立缩小的实像
B．如果该人远离镜头，镜头的焦点可能变在 a 点
C．如果该人靠近镜头，镜头的焦点可能变在 c 点
D．如果该人靠近镜头，镜头的焦点可能变在 b 点
【答案】D
【解析】
【详解】
A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A错误；
B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a点，B错误；
C D．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c点，可能变在b点，C错误、D正确．

6．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（ ）

A．该凸透镜的焦距是16cm
B．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小
C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的
D．当u=12cm时，在光屏上能得到一个缩小的像
【答案】B
【解析】
【分析】
【详解】
A. 根据凸透镜成像的规律，在物体等于二倍焦距时，像距也等于二倍焦距，此时成倒立等大的实像，如图，物距为16cm时，像距也为16cm，即都等于二倍焦距，所以该凸透镜的焦距是8cm，故A错误；
B. 由图可知，把物体从距凸透镜12cm处移动到24cm处的过程中，即物距增大时，像距变小，像会逐渐变小，故B正确；
C. 当时，大于二倍焦距，成缩小的像，投影仪根据凸透镜成放大的实像原理制成，故C错误；
D. 当时，即物距处于一倍到二倍焦距之间，成倒立放大的实像，故D错误．
故选B．
【点睛】
凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．

7．将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式
A．f＜6cm B．6cm＜f＜18cm
C．9cm＜f＜12cm D．18cm＜f＜24cm
【答案】C
【解析】
【分析】
【详解】
当物距为6cm时，成放大的虚像，所以f＞6cm．
当物距等于18cm时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm＜f＜18cm．
当物距等于24cm时，成缩小的实像，所以24cm＞2f，则f＜12cm．
故：9cm＜f＜12cm，C符合题意．
选C．
【点睛】
重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．

8．在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜左侧某一位置，把光屏放在凸透镜的右侧，然后移动光屏，恰好在凸透镜右侧26cm处的光屏上出现一个倒立缩小的像，则（ ）
A．焦距可能是8cm
B．若将此蜡烛移至凸透镜前10cm处时，将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像
C．若将此蜡烛移至凸透镜前10cm处，然后将蜡烛逐渐靠近凸透镜的过程中，像的大小会变小
D．若将此蜡烛移至凸透镜前10cm处，然后把凸透镜往右移动2f，所成的像也会往右移动，且移动距离小于2f
【答案】C
【解析】
【详解】
A．根据凸透镜的成像规律可知，在光屏上出现一个倒立缩小的像，那么像距符合关系式，因为，所以，可解得

所以焦距不可能是8cm，A项不合题意；
B．若将此蜡烛移至凸透镜前10cm处时，由于，这时物距小于一倍焦距，在凸透镜的右侧是不能成像的，B项不合题意；
C．若将此蜡烛移至凸透镜前10cm处，然后将蜡烛逐渐靠近凸透镜的过程中，根据凸透镜的动态成像规律可知，像的大小会变小，选项C符合题意；
D．若将此蜡烛移至凸透镜前10cm处，然后把凸透镜往右移动2f，这个过程分两个阶段，物距还在小于一倍焦距时，所成的虚像往左移动到无穷远处，当物距大于一倍焦距后，会成实像，所成的实像会从右端无穷远处往左移动，D项不合题意。

9．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是
A．40cm B．30cm C．20cm D．10cm
【答案】D
【解析】
在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；
而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D．
思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．
试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．

10．如图所示，凸透镜竖直放置，凸透镜焦距f，现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心，在经过主光轴的竖直平面内做顺时针圆周运动，直径为D，且f<D<2f，则在下列关于点光源所成的像的运动轨迹的各图中，正确的是( )

A． B． C． D．
【答案】D
【解析】
【分析】
【详解】
将点光源S运动的轨迹看成一个物体，在物体上找出四个点：上、下、左、右各一个，利用凸透镜成像的规律作出像点，可以发现，四个点正好围成一个不规则的圆，且转动方向为逆时针，所以像点运动图象是选项D的形状；
故选D．

11．如图所示将凸透镜和蜡烛、光屏安装到光具座上时，光屏恰能成清晰的像。下列说法正确的是（ ）

A．此时光屏上成倒立缩小的实像
B．将图中的凸透镜向右移动，在光屏上可再次观察到清晰的像，此时的成像特点与照相机原理相同
C．在图中的蜡烛和凸透镜之间加一远视眼镜片，缓慢向左移动光屏，在光屏上可再次看到清晰的像
D．将蜡烛移到35cm刻度处，移动光屏，可在光屏上成清晰缩小的像
【答案】BCD
【解析】
【分析】
【详解】
A．图像显示，物体到凸透镜的距离小于像到凸透镜的距离，根据凸透镜成像规律物近像远像变大可知，光屏上成倒立放大的实像。A选项错误，不符合题意。
B．将图中的凸透镜向右移动，物距逐渐变大，像距逐渐变小，根据凸透镜成像规律物远像近像变小可知，在光屏上可再次观察到清晰的像为倒立缩小的实像，此时的成像特点与照相机原理相同，B选项正确，符合题意。
C．远视眼镜片为凸透镜，对光线具有会聚作用。在图中的蜡烛和凸透镜之间加一远视眼镜片，对光线的会聚能力增强，像距变小，故缓慢向左移动光屏，在光屏上可再次看到清晰的像，C选项正确，符合题意。
D．图像显示物距为15cm，像距为30cm，光屏上成倒立放大的实像，则物体位于一倍焦距和二倍焦距之间，像位于二倍焦距以外。即

两式联立解出

即

将蜡烛移到35cm刻度处，此时物距变为30cm，物体位于凸透镜二倍焦距以外，故移动光屏，可在光屏上成清晰缩小的像，D选项正确。
故选BCD。

12．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。则（　　）
A．焦距可能为18厘米
B．此时凸透镜成倒立放大的实像
C．当物体远离凸透镜10厘米，移动光屏找到实像后，此实像变大了
D．当物体靠近凸透镜10厘米，为了在光屏上得到清晰的实像，光屏应远离透镜10厘米
【答案】D
【解析】
【分析】
【详解】
AB．由题意可知，物距是30cm，像距20cm，可知物距大于像距；而且此时光屏出现了清晰实像，由凸透镜成像的规律可知，可以判断此时的实像是倒立缩小的实像；而且

则，故AB不符合题意；
C．当物体远离凸透镜10厘米时，物距变大，由凸透镜成像的规律可知，像距会变小，像会变小，所以移动光屏找到实像后，此实像变小了，故C不符合题意；
D．当物体靠近凸透镜10厘米时，此时的物距变为20cm，由于光路是可逆的，所以为了在光屏上得到清晰的实像此时的像距应该为30cm，即光屏应远离透镜10厘米，故D符合题意。
故选D。

13．如图所示，在“用‘凸透镜’观察周围的景物”活动中，小科将印有绿色环保标志“”的纸固定在墙上，再将一只装有水的圆柱形玻璃杯移到标志的正前方，然后改变破璃杯与标志之间的距离。小科站立时透过玻璃杯和水观察。下列图象中，不可能看到的是（　　）

A． B． C． D．
【答案】C
【解析】
【分析】
【详解】
A．因为装有水的圆柱形玻璃杯，中间厚边缘薄，相当于柱形凸透镜，所以成像时左右颠倒，上下不变。当物距小于焦距时，成正立放大的虚像，即左右变大，上下不变，故A可能出现，不符合题意；
B．当物距大于焦距小于二倍焦距时，成倒立、放大的实像，即左右颠倒变大，上下不变，故B可能出现，不符合题意；
C．柱形凸透镜成像时左右颠倒，上下不变，不可能出现左右和上下都颠倒的像，故C不可能出现，C符合题意；
D．当物距大于二倍焦距时，成倒立、缩小的实像，左右颠倒变小，上下不变，故D可能出现，不符合题意。
故选C。

14．小明用放大镜看自己的指纹，如图所示。随后小明拿着同一个放大镜看窗外的物体，并且离窗外的物体越来越远，如图所示。以下说法正确的是（　　）

A．小明用放大镜看自己的指纹，看到的是正立、放大的实像
B．小明用放大镜看自己的指纹，看到的是倒立、放大的虚像
C．小明拿同一个放大镜看窗外的物体，离窗外的物体越来越远时，看到的是像越来越小
D．小明拿同一个放大镜看窗外的物体，离窗外的物体越来越远时，看到的是像虚像
【答案】C
【解析】
【分析】
【详解】
AB．小明用放大镜看自己的指纹，看到的是正立、放大的虚像，不是实像，也不是倒立的，A、B错误；
CD．小明拿同一个放大镜看窗外的物体，离窗外的物体越来越远时，根据凸透镜的动态成像规律可知，物体到凸透镜的距离越大时，像到凸透镜的距离越小，所成的像是越来越小的，并且是实像；C正确、D错误。
故选C。

15．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（　　）

A．利用这一原理制成了投影仪
B．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
C．若保持凸透镜位置不变，将蜡烛放到刻度线45cm处，适当移动光屏也能得到一个清晰的像
D．若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清淅的像
【答案】D
【解析】
A. 如图可知此时物距大于像距，凸透镜成倒立缩小的实像，利用这一原理制成了照相机，故A错误；
B. 若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路可逆的特点，会在光屏上成一个清晰倒立、放大的实像，故B错误；
C. 成缩小的实像时，像距位于一倍焦距到二倍焦距之间，即，由图知此时像距为15cm，可得：所以若保持凸透镜位置不变，将蜡烛放到刻度线45cm处，此时物距小于焦距，不能成实像，在凸透镜同侧成虚像，所以移动光屏是找不到像的，故C错误；
D. 若将蜡烛稍稍靠近凸透镜，即减小物距，根据成实像时物距与像距的变化规律知，像距应增大，即应将光屏远离凸透镜才能得到清淅的像，故D正确；
故选D．
点睛：凸透镜成像规律是常考试的内容，要掌握成像时物距和像距变化的特点，当物距减小时，像距增大，像也会变大，这里的像变大，是与之前比变大，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大．

16．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断正确的是（　　）

A．这个清晰的像是倒立、放大的实像
B．此凸透镜的焦距大于20cm
C．将蜡烛移动到40cm刻度处，移动光屏，会在光屏上得到清晰、放大的像
D．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像
【答案】D
【解析】
【分析】
【详解】
AB．由图知，像距小于物距，此时成倒立缩小的实像，所以

可知
35cm> 2f
f<20cm< 2f
解得
10cm< f < 17.5cm
u+v>4f
即
35cm + 20cm > 4f
解得
f<13.75 cm
综上所述
10cm< f < 13.5cm
故AB错误；
C．将蜡烛移动到40cm刻度处，物距等于
50cm- 40cm= 10cm
物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故C错误；
D．将蜡烛移动到25cm刻度处，物距减小，像距将变大，像也变大，所以应向右移动光屏，故D正确。
故选D。

17．在探究“凸透镜成像规律”的实验中，小明将蜡烛从略大于一倍焦距处逐渐向远离凸透镜的方向移动，物距u随时间t的变化图像如图甲所示，则像距v与t的大致变化关系为乙图中的

A． B． C． D．
【答案】C
【解析】
【分析】
【详解】
将蜡烛从略大于一倍焦距处逐渐远离凸透,物距逐渐增大,根据凸透镜成的实像时有:物远(物距变大)像近(像距变小)像变小,像距逐渐减小,从到,但像距只能接近1倍焦距,而不能小于1倍焦距,故只有C正确,ABD错误.
所以C选项是正确的.
【点睛】
根据凸透镜成实像时:物远(物距变大)像近(像距变小)像变小分析.

18．小明在探宄凸透镜成像规律时，将焦距为10cm的凸透镜甲固定在光具座上50cm刻线处，将点燃的蜡烛放置在光具座上35cm刻线处，移动光屏到80cm处，烛焰在光屏上成清晰的像，如图所示：之后他保持蜡烛的位置不变，将凸透镜甲换成焦距为5cm的凸透镜乙并保持位置不变，移动光屏使在光屏上再次成烛焰清晰的像。则对于这两次成像实验( )

A．利用凸透镜甲，在屏上得到的是倒立、缩小的像
B．利用凸透镜甲，在屏上得到的是倒立、放大的像
C．利用凸透镜乙成像时，像距大于30cm
D．利用凸透镜乙成像时，像距小于30cm
【答案】BD
【解析】
【分析】
【详解】
AB．凸透镜甲焦距为10cm，物距为：
u=50cm-35cm=15cm,
当f<u<2f 时，在光屏上得到倒立放大的实像。故A错误，B正确；
CD．凸透镜乙焦距为5cm，此时物距u=15cm，则u>2f，所以5cm<v<10cm，故C错误，D正确。

19．如图是用来研究凸透镜成像规律的实验图（屏未画出），当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到一个缩小的像。若透镜位置不变，将蜡烛移到刻度为30cm处，则

A．移动光屏，可能在屏上得到倒立放大的像
B．移动光屏，可能在屏上得到倒立缩小的像
C．移动光屏，可能在屏上得到正立放大的像
D．移动光屏，可能在屏上得到正立等大的像
【答案】AB
【解析】
【详解】
如图，物距为
u=40cm−10cm=30cm
时，成倒立、缩小的实像，这是照相机的成像原理，u2f，所以
30cm2f
所以凸透镜的焦距范围为：
f15cm
若透镜位置不变，将蜡烛移到刻度为30cm处，则此时物距为
u=40cm−30cm=10cm
A．若fcm，此时u2f，移动光屏，可能在屏上得到倒立放大的像，故A符合题意；
B．若fcm，此时u2f，移动光屏，可能在屏上得到倒立缩小的像，故B符合题意；
C D．根据凸透镜成像规律可知，无论如何移动光屏，光屏上都不可能此正立的虚像，故CD不符合题意。

20．小军做凸透镜成像规律的实验时，将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm刻度线处，如图所示。移动光屏，直到在光屏上呈现烛焰清晰的像。下列说法中正确的是（ ）

A．光屏上呈现的是烛焰的虚像 B．光屏上呈现的是烛焰正立的像
C．光屏上呈现的是烛焰放大的像 D．该实验现象能说明照相机的成像特点
【答案】C
【解析】A. 光屏上能呈现烛焰的像，说明是实像，虚像不能成在光屏上，故A错误；
B. 凸透镜成实像时，都是倒立的，成虚像时是正立的，如图成的是实像，是倒立的，故B错误；
C. 由图知，物距位于一倍到二倍焦距之间，像距大于二倍焦距，成倒立放大的实像，故光屏上呈现的是烛焰放大的像，故C正确；
D. 该实验现象能说明投影机的成像特点，而照相机利用的是成缩小实像的规律，故D错误；
故选C。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
