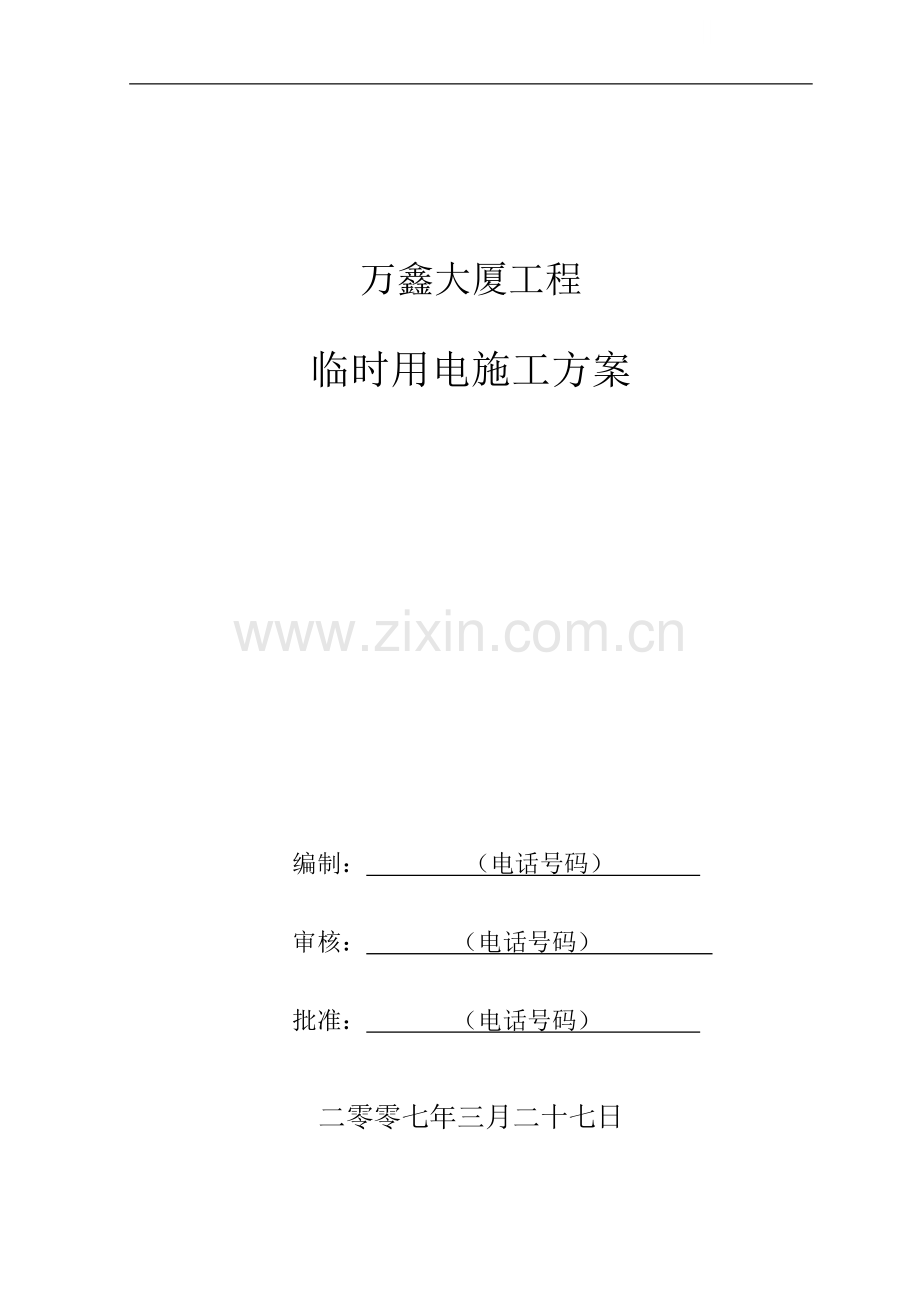

万鑫大厦工程
临时用电施工方案
编制: (电话号码)
审核: (电话号码)
批准: (电话号码)
二零零七年三月二十七日
万鑫大厦工程
临时用电施工方案
一、 临时用电施工方案内容:
1、 封面;
2、 设计依据;
3、 工程概况;
4、 供电系统总体思路;
5、 负荷计算书;
6、 变压器容量、导线截面、开关选择和整定计算书;
7、 接地与接地装置;
8、 防雷设计;
9、 安全技术档案要求;
10、 安全用电措施;
11、 电气防水措施;
12、 节约合理,用电措施;
13、 电气平面布置图、电气系统图;
二、 编制临时用电施工方案的依据:
1、 万鑫大厦工程施工图纸;
2、 万鑫大厦工程施工现场平面布置图;
3、 万鑫大厦工程施工方案;
4、 《建设工程施工现场用电安全规范》GB50194-93
5、 《施工现场临时用电安全技术规范》JGJ46-2005
6、 《低压配电系统设计规范》GB50054-95
7、 《供配电系统设计规范》GB50052-95
8、 《通用用电设备配电设计规范》GB50055-93
9、 甲方提供的现场电源资料;
10、 现场临时用电设备负荷和配置资料;
三、 工程概况:
万鑫大厦工程位于西安市北大街与北街交汇处,该工程建筑面积45246.97㎡(地上34992.40㎡地下10254.57㎡),由西安万业房地产开发有限公司投资开发,西安恒和建设监理工程有限责任公司监理,西安恒瑞建筑设计工程有限公司设计,陕西省第五建筑工程公司承建。
四、 供电系统总体思路:
根据建设单位所提供的电源情况,在施工现场西边设一个总配电室,现场临时用电线路敷设严格按照TN—S接零保护系统要求,采取三级配电,二级漏电保护系统。
根据施工现场具体情况,设一个总配电柜,由总配电柜向各路敷设。现场共设九个回路。(具体布置见附图)。
各回路分布如下:
第一回路供:塔吊一台,
第二回路供:施工电梯一台;
第三回路供:施工电梯,砂浆搅拌机;
第四回路供:钢筋加工区;
第五回路供:木工加工区,
第六回路供:南边作业层、楼层;
第七回路供:北边作业层、楼层;
第八回路供:楼层、库房照明;
第九回路供:办公区、生活区;
五、负荷计算书参考公式:
Ps=2. Pn Pn-电动机名牌功率额定功率
Pc=Kx .Ps Ps-设备功率
Qc=Pc.tgφ Pc—有功功率
Sc= Qc—无功功率
Pc=Ps=.SN. COSφ Sc—视在功率
I c=Pc /Un. COSφ SN—设备容量
负荷计算表
序号
负荷
名称
设备型号
(KW)
台数
计 算 系 数
计算负荷
有功
功率(KW)
无功
功率(Kvar)
电流
(A)
1
塔吊
QTZ-80
1
Kx=0.7 εn=25%
COSφ=0.7 tgφ=1.021
32.62
19.03
57.58
2
施工电梯
SC200/200
2
Kx=0.7 εn=25%
COSφ=0.7 tgφ=1.021
46.2
35.64
88.53
3
闪光对焊机
UN-100
100KVA
1
εn=60%
COSφ=0.62 tgφ=1.266
42.10
51.72
101.32
4
电焊机
BX3-500
4
εn=60%
COSφ=0.619 tgφ=1.266
20.17
25.53
46.77
5
调直机
Gw6-400/14
9.5KW
1
εn=60%
COSΦ=0.6 tgφ=1.334
9.5
12.67
24.03
6
弯曲机
GW40/50
4KW
3
εn=60%
COSφ=0.6 tgφ=1.266
3.3
2.668
5.06
7
切断机
GJ40/50
4KW
2
εn=60%
COSφ=0.6 tgφ=1.266
2
2.668
5.06
8
套丝机
4KW
2
εn=60%
COSφ=0.6 tgφ=1.266
2
2.668
5.06
9
木工压刨
MB104B
4KW
1
εn=60%
COSΦ=0.6 tgΦ=1.266
2
2.668
5.06
10
木工平刨
MJ150A
4KW
1
εn=60%
COSΦ=0.6 tgΦ=1.266
2
2.668
5.06
11
木工电锯
MP150A
4KW
1
εn=60%
COSΦ=0.6 tgΦ=1.266
2
2.668
5.06
12
振捣器
ZN-70
1.5KW
6
h=0.8
COSΦ=0.86
1.5
15.62
1.38
13
平板震
HZZ—50
2
εn=60%
2.2
3.12
7.56
14
镝 灯
3.5 KW
4
Kx=0.8 COSφ=1
3.5
4.56
9.54
15
砂浆搅拌机
7.5 KW
3
εn=60%
COSΦ=0.6 tgφ=1.334
7.5
9.23
12.56
16
办公区
50KW
Kx=0.8 COSφ=1
42.5
42.5
60.10
第一回路:
1) 塔吊一台。
①、每台塔吊包括卷扬机、小车行走机构、回车机构、液压顶升电机等四台驱动电机,各电动机负荷计算如下
A:卷扬机电机
电动机型号为:YZRDW250 Μ -8/4,功率为30KW,εn=25%
查表得:η=84.5% COSΦ=0.87时tgφ=0.567
则:P1c=PS=2√εn Pn =2√0.25×30=30KW
Q1c=P1c tgφ=30×0.567=17.01Kvar
B:变幅机构电机
电动机型号为YZTDE180,功率为3.7KW,εn=25%
查表得:η=77.5% COSΦ=0.84时tgΦ=0.646
则:PS=2√εn Pn =2×√0.25×3.7=3.7KW
P2c=3.7KW
Q2c=P2c tgΦ=3.7×0.646=2.39KVar
C:回转机构电机
电动机型号YZR132M –6-3.7 ,功率为3.7KW,εn=25﹪
查表得:η=74.5﹪ Cosφ=0.84时,tgφ=0.646
则:P3c=2√εn Pn =2√0.25×3.7=3.7×2=7.4KW
Q3c=P3c tgφ=7.4×0.646=4.78KVar
D:液压顶升电机:
电动机型号Y132S-4 B5 ,功率为5.5KW,εn=25%
查表得:η=64% Cosφ=0.85时,tgφ=0.620
则:P4c=2√εn Pn=2√0.25×5.5=5.5KW
Q4c=P4c tgφ=5.5×0.620=3.4KVar
每台塔吊设备负荷计算为:按照每台电机工作需要系数0.7
Pc=kx(P1c+P2c+P3c+P4c)=0.70×(30+3.7+7.4+5.5)
=32.62KW
Qc=kx(Q1c+Q2c+Q3c)=0.70×(17.01+2.39+4.78+3.4)
=19.306KVar
Sc=√Pc²+Qc²=√32.62²+19.306²=37.90KVA
Ic=Sc /√3 Un=37.90/√3×0.38=57.58A
第二回路:施工电梯一台。
①、施工电梯:电机型号:Y160M1-2,功率为11KW,εn=87.2%共6个电机。
查表得: Cosφ=0.88时,tgφ=0.54
则:Pc=0.70×6×11=46.2KW
Qc=Pctgφ=66×0.54=35.64KVar
SC=√Pzc²+Qzc²=√46.2²+35.64²=58.34KVA
Ic=SZc/√3 Un=58.34√3×0.38=88.53A
②、施工电梯平台照明每各0.1KW,数量11个
查表得:Kx=0.9,Cosφ=1时,tgφ=1
Pc=11×Pn=11×0.1=1.1KW
QC=Pc tg φ=1.1×1=1.1KVar
Sc=√Pc²+Qc²=√1.1²+1.1²=1.55KVA
Ic=SZC/√3 Un=1.55/√3×0.38=2.352A
第二回路:施工电梯设备组负荷计算:
PZC= Pc1++Pc2= 1.1+46.2=47.3KVar
QZC=Qc1+Qc2= 1.1+35.64=36.74KVar
SZC=√PZC²+QZC²=√47.3²+36.742 =59.89KVA
Ic=SZC/√3 Un=81.66/√3×0.38=90.99A
第三回路:施工电梯、砂浆搅拌机。
①施工电梯:电机型号:Y160M1-2,功率为11KW,εn=87.2%共6个电机。
查表得: Cosφ=0.88时,tgφ=0.54
则:Pc3=0.70×6×11=46.2KW
Qc3=Pctgφ=66×0.54=35.64KVar
SC3=√Pzc²+Qzc²=√46.2²+35.64²=58.34KVA
Ic3=SZc/√3 Un=58.34√3×0.38=88.53A
②、Y132M-6砂浆搅拌机两台,每台功率5.5KW。
Pc=5.5KW
查表得:Kx=0.7,Cosφ=0.7时,tgφ=1.021
Pc=11KW
QC=PC tg φ=11×1.021=11.23KVar
SC=√PC²+QC²=√11²+11.23²=15.71KVA
IC=SZC/√3 Un=15.71/√3×0.38=23.88A
③、施工电梯平台照明每各0.1KW,数量11个
查表得:Kx=0.9,Cosφ=1时,tgφ=1
Pc=11×Pn=11×0.1=1.1KW
QC=Pc tg φ=1.1×1=1.1KVar
Sc=√Pc²+Qc²=√1.1²+1.1²=1.55KVA
Ic=SZC/√3 Un=1.55/√3×0.38=2.352A
第三回路:施工电梯、砂浆搅拌机设备组负荷计算:
PZC=Pc1+Pc2=46.2+11+1.1=58.3KVar
QZC=Qc1+Qc2=35.64+11.23+1.55=48.42KVar
SZC=√Pc²+Qc²=√52.8²+44.942 =73.61KVA
Ic=SZC/√3 Un=73.61/√3×0.38=111.84A
第四回路:钢筋加工区负荷计算:
①、闪光对焊机
查表得:Cosφ=0.65时,tgΦ=1.169,εn=35%
Pc=Ps=√εn Sn Cosφ=√0.35×100×0.65=38.45KW
则:Qc=Pc tgφ=38.45×1.169=44.95KVar
SC=√PZC²+QZC²=√38.45²+44.95²=59.15KVA
IC=SZC /√3 Un=59.15/√3×0.38=89.87A
②、钢筋加工棚机械设备
调直机1台9.5KW;
弯曲机3台3.0KW;
切断机2台3.0KW;
套丝机2台4.0KW;
A、调直机:
查表得Cosφ=0.62时,tg φ=1.334
P1C=9.5=9.5KW
则:Q1c=Pc tgΦ=9.5×1.334=12.67KVar
SZC=√PZC²+QZC²=√9.5²+12.67²=15.83KVA
IZC=SZC /√3 Un Cosφ=15.83/√3×0.38×0.60=24.02A
B、弯曲机3台
P2C=2×Pn=2×3.3=6.6KW
查表得: Cosφ=0.6时,tg φ=1.334,
则:Q2c=Pc tg φ=6.6×1.334=8.804KVar
SZC=√PZC²+QZC²=√6.6²+8.804=11KVA
IZC=SZC /√3 Un Cosφ=11/√3×0.38=16.69A
C、切断机2台
P4C=2Pn=8KW
查表得:Kx=0.7,Cosφ=0.7时,tg φ=1.201
则:P3c=Kx P4c=0.7×4×2=5.6KW
Q3c=Pc tgφ=5.6×1.334=7.47KVar
SZC=√PZC²+QZC²=√8²+7.47²=10.94KVA
COSΦ=PZC/SZC=5.6/10.94=0.51
IZC=PZC/√3 Un Cosφ=8/√3×0.38×0.60=20.24A
C、套丝机2台
P4C=2Pn=8KW
查表得:Kx=0.7,Cosφ=0.7时,tg φ=1.201
则:P4c=Kx P4c=0.7×4×2=5.6KW
Q4c=Pc tgφ=5.6×1.334=7.47KVar
SZC=√PZC²+QZC²=√8²+7.47²=10.94KVA
COSΦ=PZC/SZC=5.6/10.94=0.51
IZC=PZC/√3 Un Cosφ=8/√3×0.38×0.60=20.24A
钢筋加工棚负荷:
PZC=P1c+P2c+P3c+P4c=9.5+6.6+5.6+5.6=27.3KW
QZC=Q1c+Q2c+Q3c+Q4c=12.67+8.8+7.47+7.47=36.41KVar
SZC=√PZC²+QZC²=√27.3²+36.41²=45.50KVA
IZC=SZC /√3 Un=45.50√3×0.38=68.44A
钢筋加工区机械设备组负荷计算:
PZC=0.70×(P1c+P2c)=0.70×(38.45+27.3)=46.03W
QZC=0.70×(Q1c+Q2c)=0.70×(44.95+36.4)=73.22Var
SZC=√PZC²+QZC²=√46.03²+56.95²=66.68KVA
IZC=SZC /√3 Un=66.68√3×0.38=101.32A
第五回路:木工加工区
木工加工组:木工平锯(1台),功率3 KW,木工压刨(1台),功率3 KW,电锯(1台),功率3KW
Pc=Pn=3+3+3=9KW
查表得:Kx=0.5,Cosφ=0.6时,tgφ=1.334
则: PZC=Kx Pc=0.5×9=4.5KW
QZC=Pc tg φ=4.5×1.334=6.0KVar
SZC=√Pc²+Qc²=√4.5²+6.02 =7.5KVA
Cosφ=Pc/Sc=4.5/7.5=0.6
Ic=PZC/√3 Un Cosφ=4.5/√3×0.38×0.6=11.38A
第六回路:南边作业层、楼层
1) 作业层:
①作业层:电焊机:电焊机2台,振动棒2台,平板振动器1台,照明碘钨灯5个等。振动棒功率1.5 KW,平板振动器2.8 KW,碘钨灯0.5 KW。
A、电焊机容量42KVA,εn=60%
由Cosφ=0.62,查表得tgφ=1.266
Pc=√εn Sn Cosφ=√0.60×42×0.62=20.17KW
QC=PZC tgφ=20.17×1.266=25.53KVar
对2台电焊机组:
∑Pc=3×Pc=2×20.17=40.34KW
∑QC=3×QC=2×25.53=51.06KVar
电焊机组计算功率:现场实际测量KX=0.6
Pzc=KX∑Pc=0.6×40.34=24.20KW
Qzc=KX∑QC=0.6×51.06=30.64KVar
SZC=√Pc²+Qc²=√24.20²+30.642 =39.04KVA
Ic=SZC/ √3 Un=39.04/1.734×0.38=59.25A
B、振动棒:
Pc=2×Pn=2×1.5=3KW
振动棒组计算功率:现场实际测量KX=0.65:
由Cosφ=0.65,查表得tgφ=1.169
Pc=Pn=0.65×3=1.95KW
QC=PZ tgφ=1.95×1.169=2.279KVar
SZC=√Pc²+Qc²=√1.95²+2.2792 =2.99KVA
Ic=SZC/ √3 Un=2.99/1.732×0.38=4.53A
C、平板振动器:
Pc=2.8 KW
由Cosφ=0.75,查表得tgφ=0.882
QC=PC tgφ=2.8×0.882=2.496KVar
SZC =√Pc²+Qc²=√2.8²+2.52 =3.75KVA
Ic=SZC /√3 Un=3.75/√3×0.38=5.6A
D、碘钨灯:
Pc=1.2Pn=1.2×0.5×6=3.6 KW
Kx=0.9,Cosφ=1时,tgφ=1
QZC=Pc tg φ=7.2×1=3.6KVar
作业层供电设备组计算功率;
Pzc=20.17+1.95+2.8+3.6=32.55KW
Qzc=25.53+2.28+2.496+3.6=33.86KVar
SZC=√PZC²+QZC²=√32.55²+33.86²=46.96KVA
Ic=SZC/ √3 Un=46.96/1.732×0.38=71.35A
②、楼层供电
交流电焊机BX1-300 一台,额定容量21KVA Cosφ=0.6 εn=60%
机修用电为5KW照明用电为10KW。
A、电焊机设备组用电负荷计算:
交流电焊机设备功率:
Ps= Sn√εnCosφ=21×√60/100×0.6=9.8 KW
查表得当Cosφ=0.62,tgφ=1.266
Qc= Pc·tgφ=9.8×1.266=12.40KVA
SZC=√PZC²+QZC²=√9.8²+12.4²=15.80KVA
Ic=SZC/ √3 Un=15.8/1.732×0.38=24.01A
B、照明及其它机修用电负荷:
Pc= 10 KW Qc= 0 KVA
总用电量计算:
取总同期系数Kx=0.95
Pzc= 9.8+10=19.2 KW
Qzc= 12.40+0=12.4 KW
Szc=(Qzc²+Qzc²)1/2=(19.2²+12.4²)1/2=22.8kvar
Izc= Szc/(1.732Ue)= 22.8/(1.732×0.38)=34.64 A
作业层、楼层供电设备组计算功率
Pzc= Kx·∑Pc=0.65×(32.55+19.2)=33.63KW
Qzc= Kx·∑Qc=0.65×(33.86+12.4)=30.07KW
Szc=(Qzc²+Qzc²)1/2=(33.63²+30.07²)1/2=45.12kvar
Izc= Szc/(1.732Ue)=45.12/(1.732×0.38)=68.54A
第六回路:各设备组负荷计算功率
取同时需用系数0.7。
Pzc= Kx·∑Pc=0.65×(4.5+33.63)=38.13KW
Qzc= Kx·∑Qc=0.65×(6.0+30.07)=36.07KW
Szc=(Qzc²+Qzc²)1/2=(38.13²+36.07²)1/2=52.48kvar
Izc= Szc/(1.732Ue)=52.48/(1.732×0.38)=79.749A
第七回路:东边作业层,楼层、
1) 作业层:
①作业层:电焊机:电焊机2台,振动棒2台,平板振动器1台,照明电钨灯5个等。振动棒功率1.5 KW,平板振动器2.8 KW,碘钨灯0.5 KW,电压380V。
A、电焊机容量42KVA,εn=60%
由Cosφ=0.62,查表得tgφ=1.266
Pc=√εn Sn Cosφ=√0.60×42×0.62=20.17KW
QC=PZC tgφ=20.17×1.266=25.53KVar
对2台电焊机组:
∑Pc=3×Pc=2×20.17=40.34KW
∑QC=3×QC=2×25.53=51.06KVar
电焊机组计算功率:现场实际测量KX=0.6
Pzc=KX∑Pc=0.6×40.34=24.20KW
Qzc=KX∑QC=0.6×51.06=30.64KVar
SZC=√Pc²+Qc²=√24.20²+30.642 =39.04KVA
Ic=SZC/ √3 Un=39.04/1.734×0.38=59.25A
B、振动棒:
Pc=2×Pn=2×1.5=3KW
振动棒组计算功率:现场实际测量KX=0.65:
由Cosφ=0.65,查表得tgφ=1.169
Pc=Pn=0.65×3=1.95KW
QC=PZ tgφ=1.95×1.169=2.279KVar
SZC=√Pc²+Qc²=√1.95²+2.2792 =2.99KVA
Ic=SZC/ √3 Un=2.99/1.732×0.38=4.53A
C、平板振动器:
Pc=2.8 KW
由Cosφ=0.75,查表得tgφ=0.882
QC=PC tgφ=2.8×0.882=2.496KVar
SZC =√Pc²+Qc²=√2.8²+2.52 =3.75KVA
Ic=SZC /√3 Un=3.75/√3×0.38=5.6A
D、碘钨灯:
Pc=1.2Pn=1.2×0.5×6=3.6 KW
Kx=0.9,Cosφ=1时,tgφ=1
QZC=Pc tg φ=7.2×1=3.6KVar
作业层供电设备组计算功率;
Pzc=20.17+1.95+2.8+3.6=32.55KW
Qzc=25.53+2.28+2.496+3.6=33.86KVar
SZC=√PZC²+QZC²=√32.55²+33.86²=46.96KVA
Ic=SZC/ √3 Un=46.96/1.732×0.38=71.35A
2) 、楼层供电
交流电焊机BX1-300 一台,额定容量21KVA Cosφ=0.6 εn=60%
机修用电为5KW照明用电为10KW。
A、电焊机设备组用电负荷计算:
交流电焊机设备功率:
Ps= Sn√εnCosφ=21×√60/100×0.6=9.8 KW
查表得当Cosφ=0.62,tgφ=1.266
Qc= Pc·tgφ=9.8×1.266=12.40KVA
SZC=√PZC²+QZC²=√9.8²+12.4²=15.80KVA
Ic=SZC/ √3 Un=15.8/1.732×0.38=24.01A
B、照明及其它机修用电负荷:
Pc= 10 KW Qc= 0 KVA
总用电量计算:
取总同期系数Kx=0.95
Pzc= 9.8+10=19.2 KW
Qzc= 12.40+0=12.4 KW
Szc=(Qzc²+Qzc²)1/2=(19.2²+12.4²)1/2=22.8kvar
Izc= Szc/(1.732Ue)= 22.8/(1.732×0.38)=34.64 A
作业层、楼层供电设备组计算功率
Pzc= Kx·∑Pc=0.65×(32.55+19.2)=33.63KW
Qzc= Kx·∑Qc=0.65×(33.86+12.4)=30.07KW
Szc=(Qzc²+Qzc²)1/2=(33.63²+30.07²)1/2=45.12kvar
Izc= Szc/(1.732Ue)=45.12/(1.732×0.38)=68.54A
第八回:库房照明,镝灯
3) 库房照明
①、 库房照明
白炽灯=0.1 KW,数量7个。
查表得:Kx=0.9,Cosφ=1时,tgφ=1
Pc2=7×Pn=0.7KW
QC2=Pc tg φ=0.7×1=0.7KVar
②、镝灯=3.5KW,数量3个
查表得:Kx=0.9,Cosφ=1时,tgφ=1
Pc2=3×Pn=10.5KW
QC2=Pc tg φ=10.5×1=10.5KVar
库房、及镝灯照明设备组负荷计算功率
Pc=P1+ P1=10.5+0.7=11.2KW
QC=Pc tg φ=11.2×1=11.2KVar
Sc=√Pc²+Qc²=√11.2²+11.2²=15.83KVA
Ic2=Sc/√3 Un=15.83/√3×0.38=24.05A
第九回路:办公区、生活用、餐厅功率为50kw
查表得:Kx=0.85
则:PZC=Kx PC=0.85×50=42.5KW
施工现场总负荷计算
总负荷同时系数K∑=0.7
则: PZC=KΣPC=0.7×(32.62+47.3+58.30+46.03+9+38.13+33.63+11.2+42.5)
=216.98KW
QZC=KΣQC=0.7×(19.30+36.74+48.42+73.22+6.0+36.07+11.2)
=161.66KVar
SZC=√P2c²+Q2c²=√216.98²+161.66²=270.58KVar
IZ=SZC /√3 Un=270.58/√3×0.38=411.18A
五、 变压器容量、导线截面、开关选择和整定计算书
变压器容量:
施工现场电源为高压10KV进线,故选择10/0.4~0.23KV电压级的800 KVA变压器。根据本工程计算实际视在功率为SZ=269.39KVA,甲方提变压器能满足施工现场用电需求。
1、 电源状况:
根据IZ=411.12A,设一个型号为HD12B-600/31总隔离开关;设置六个型号为HR5-200/30熔断式隔离开关;设三个型号为HR5-100/30熔断式隔离开关;设置六个
型号为DZ20L-160/4901漏电断路器;设置三个型号为DZ15L-100/4901漏电断路器。详见现场总配电柜配置接线图如图:
3、配电线路及导线选择:
第一回路:塔吊主干线线型、线截面
主干线:总功率32.62KW,电流88.53A
当IC=88.53A时初选用VV—3×25+2×16 mm 2,聚氯乙烯绝缘护套电缆,长期连续负荷允许载流量为91A。
⑵、塔吊分配箱电器元件得配置接线:
设一个型号为HR5-200/30总熔断器式隔离开关,设一个型号为HR5-100/30总熔断器式隔离开,设型号为DZ15—100/390断路器一部;
第二回路:施工电梯
⑴、施工电梯主干线线型、线截面
主干线:总功率47.3KW,电流90.99A
当IC=90.99A时初选用VV—3×35+2×16 mm 2,聚氯乙烯绝缘护套电缆,长期连续负荷允许载流量为109A。
⑵、施工电梯分配箱电器元件配置
设一部型号为HR5-200/30总熔断器隔离开关,内置HR5-100/30总熔断器隔离开关两部,内置HK8-32/38开启式开关一部;内置DZ15—100/390断路器两部;内置DZ15—32/390断路器一部。
第三回路:施工电梯、砂浆搅拌机
⑴、施工电梯、砂浆搅拌机主干线线型、线截面
主干线:总功率58.3KW,电流111.84A
当IC=111.84A时初选用VV—3×50+2×25 mm 2,聚氯乙烯绝缘护套电缆,长期连续负荷允许载流量为130A。
①、第一分路干线:总功率11KW,电流23.88A。
当IC=23.88A时初选用VV—3×6+2×4 mm 2, 聚氯乙烯绝缘护套线线,长期连续负荷允许载流量为34A。
⑵、施工电梯、砂浆搅拌机分配箱电器元件得配置:
①、施工电梯分配箱电器元件配置
设一部型号为HR5-200/30总熔断器隔离开关,内置HR5-100/30总熔断器隔离开关两部,内置HK8-32/38开启式开关一部;内置一个DZ15—100/390断路器两部;内置一个DZ15—32/390断路器一部。
②、砂浆搅拌机分配箱电器元件配置
设一部型号为HR5-100/30总熔断器隔离开关,内置HK8-63/38开启式开关两部,,内置一个型号为DZ15—40/390断路器。内置HK8-32/38开启式开关一部;内置一个DZ15—32/390断路器一部。
第四回路:钢筋加工区
⑴、线路截面及导线型号的选择
①、主干线:总功率46.03KW,电流101.32A
当IC=101.32A时初选用VV—3×50+2×25 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为130A
②、分路主干线:总功率25.1KW,电流58.6A
当IC=58.6A时初选用VV—3×16+2×16 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为67A 。
⑵、闪光对焊机、套丝机分配箱电器配置与接线
闪光对焊机、套丝机分配电箱电气元件配置:总熔断器HR5-200/30分离开关,内置HR5-200/30熔断器隔离开关一部,内置HK8-43/3开启式开关两部,内置一个DZ20—160/490漏电断路器,一个DZ15LE 40/4901漏电断路器。
②、钢筋加工棚分配箱电器元件设置:总熔断器HR5-100/30分离开关一部,内置HK8-40/3开关一部,内置HK8-32/3刀式开关六部,配备一个DZ15LE—40/3901漏电断路器七部,
第五回路:木工加工区
⑴、线路截面及导线型号的选择
主干线:总功率9KW,电流11.38A
当IC=11.38A时初选用VV—3×4+2×1.2 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为27A
⑵、木工棚分配箱电器配置与接线
分配箱电器配置:总熔断器HR5-100/30熔断器式隔离开关一部,设置HK8-40/38开关三部;设置HK8-32/38开关一部,设置DZ15—40/390断路器三部,DZ47LE3/4 16A断路器一个。
第六回路:作业层、楼层
⑴、线路截面及导线型号的选择
①、主干线:总功率38.13KW,电流79.75A
当IC=79.75A时初选用VV—3×25+2×16 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为91A
②、分路主干线:总功率32.55KW,电流71.35A
当IC=71.35A时初选用VV—3×16+2×16 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为67A 。
③、分路主干线:总功率19.2KW,电流34.64A
当IC=34.64A时初选用VV—3×10+2×6 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为46A 。
⑵、作业层分配箱电器配置与接线
分配箱电器配置:总熔断器HR5-200/30熔断器式隔离开关一部,HR5-100/30熔断器式隔离开关两部设置;内置DZ15—100/390漏电断路器两部。
第七回路:作业层、楼层
⑴、线路截面及导线型号的选择
①、主干线:总功率33.63KW,电流68.54A
当IC=68.54A时初选用VV—3×25+2×16 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为91A
②、分路主干线:总功率32.55KW,电流71.35A
当IC=71.35A时初选用VV—3×16+2×16 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为67A 。
③、分路主干线:总功率19.2KW,电流34.64A
当IC=34.64A时初选用VV—3×10+2×2.5 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为46A 。
⑵、北边作业层分配箱电器配置与接线
①、分配箱电器配置:总熔断器HR5-200/30熔断器式隔离开关一部,HR5-100/30熔断器式隔离开关两部设置;内置DZ15—100/390漏电断路器两部。
②、作业层分配箱电器配置:总熔断器HR5-100/30隔离开关, HK8-60/38开关两部,内置HK8-40/38开关三部,内置HK8-40/28开关一部;三部内置DZ15—60/390断路器两个,内置DZ15—40/390断路器三个,内置DZ15—20/290断路器一个。
④、楼层分配箱电器配置:总熔断器HR5-100/30隔离开关, HK8-60/38开关一部,内置HK8-40/38开关两部,内置HK8-40/28开关一部;三部内置DZ15—60/390断路器一个,内置DZ15—40/390断路器两个,内置DZ15—20/390断路器一个。
第八回路:库房、镝灯照明线路截面及导线型号的选择
①、主干线:总功率11.2KW,电流24.05A
当IC=24.05A时初选用VV—3×6+2×16 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为27A
②、分路主干线:总功率10.5KW,电流22.73A
当IC=71.35A时初选用VV—3×4+2×1.2 mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为27A 。
配电箱电器元件配置与接线:
设一个型号为HR5-100/30熔断器式隔离开,设一个型号为HR5-100/30熔断器式隔离开,设一个型号为HK8-63/38开启式开关,设型号为DZ15—100/390断路器一部,设一个型号为DZ15—40/390断路器。
第九回路:办公区。
⑴、办公区总功率42.5KW,电流91A。
当IC=91A.时初选用VV—3×25+2×16mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为91A。
①、 第一分路:办公区率35KW,电流49.49A。
当IC=49.49A.时初选用VV—3×16+2×10mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为91A。
②、 第二分路:生活区功率12KW,电流14.23A。
当IC=14.23A.时初选用VV—3×4+2×2.5mm 2, 聚氯乙烯绝缘护套线,长期连续负荷允许载流量为91A。
⑵、餐厅分配电箱的电气配置与接线
箱内设置总隔离开关选用HR5-100/3一个,开启式隔离开关选用HK8-63/38两个个, 设置一部型号为HK8-32/38开启式开关,配两部型号为DZ15-40/390断路器;设配一部型号为DZ15-40/390断路器,分别向各用电设备、开关箱供电。
②、办公区分配电箱的电气配置与接线
箱内设置总隔离开关选用HR5-100/3一个,开启式隔离开关选用HK8-63/38两个个, 设置一部型号为HK8-32/38开启式开关,配两部型号为DZ15-40/390断路器;设配一部型号为DZ15-40/390断路器,分别向各用电设备、开关箱供电。
5、三级开关箱配置与接线:
开关箱根据施工现场设备电流的大小而配置,一般设分离开关HK8-32/3一个,DZ15LE-32/3901漏电保护器一个,其额定电流32A,漏电动作电流30mA,漏电不动作电流15 mA,漏电动作时间<0.1S,如图:
六、 接地与接地装置:
施工现场在设备比较集中的地方,如搅拌棚、钢筋加工作业区等应做一组重复接地;在高度较高设备,如塔吊、电梯等也应做重复接地,配电室各自回路末端均应做重复接地。
重复接地装置设计:
(1)接地点见供电系统图。
(2)接地技术要求:
①现场供电采用TN-S系统,380V/220V总配电柜专用保护零线(PE)的引出点,将建设单位进户线的PE、N线在总配电处重复接地,再由重复接地点分置N线PE线,如下图:
②1、2、3回路末端重复接地与建筑物防雷引下线或基础钢筋相连接。
③如若无法作自然接地体时,用电线路末端重复接地均采用人工接
展开阅读全文
