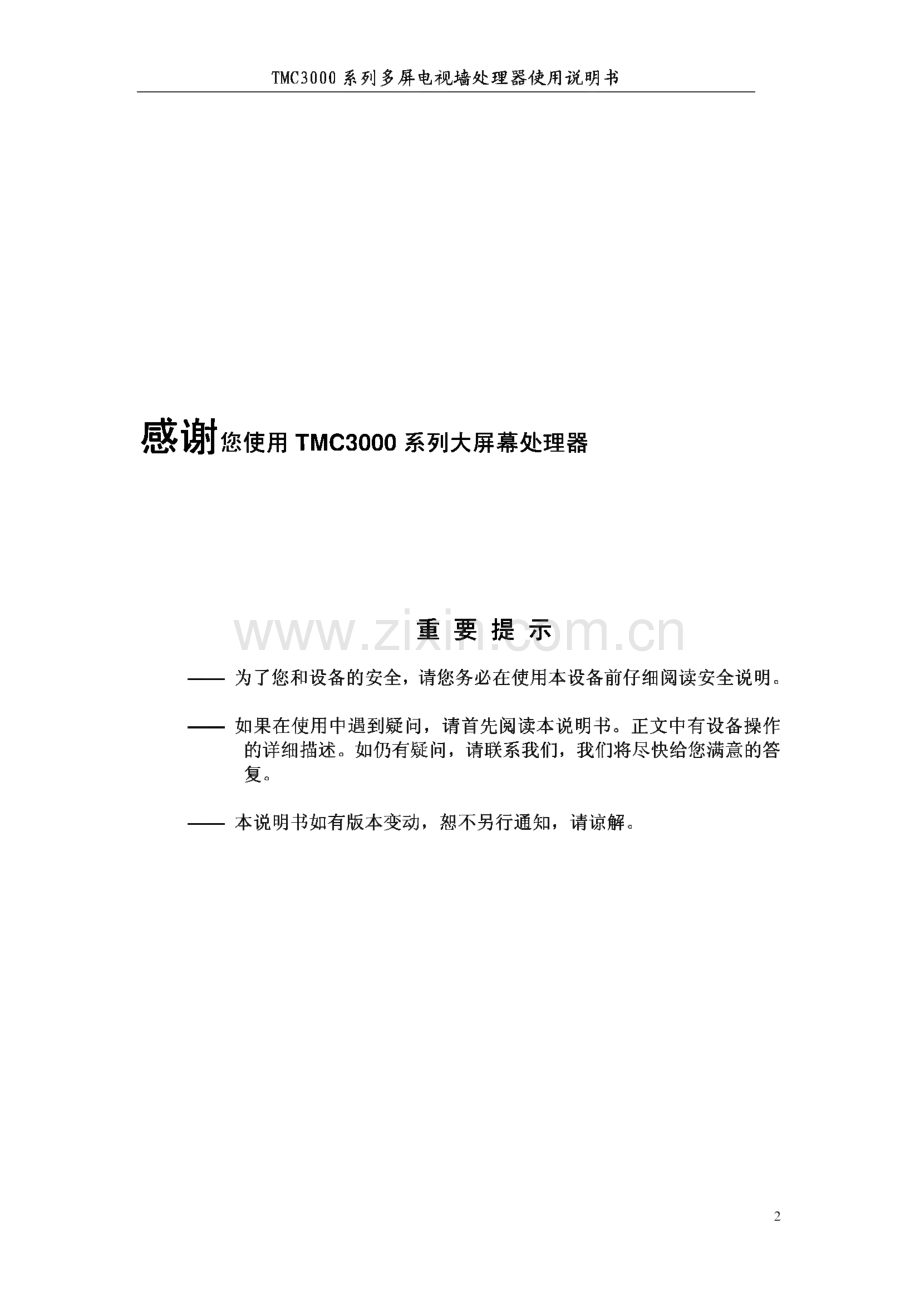

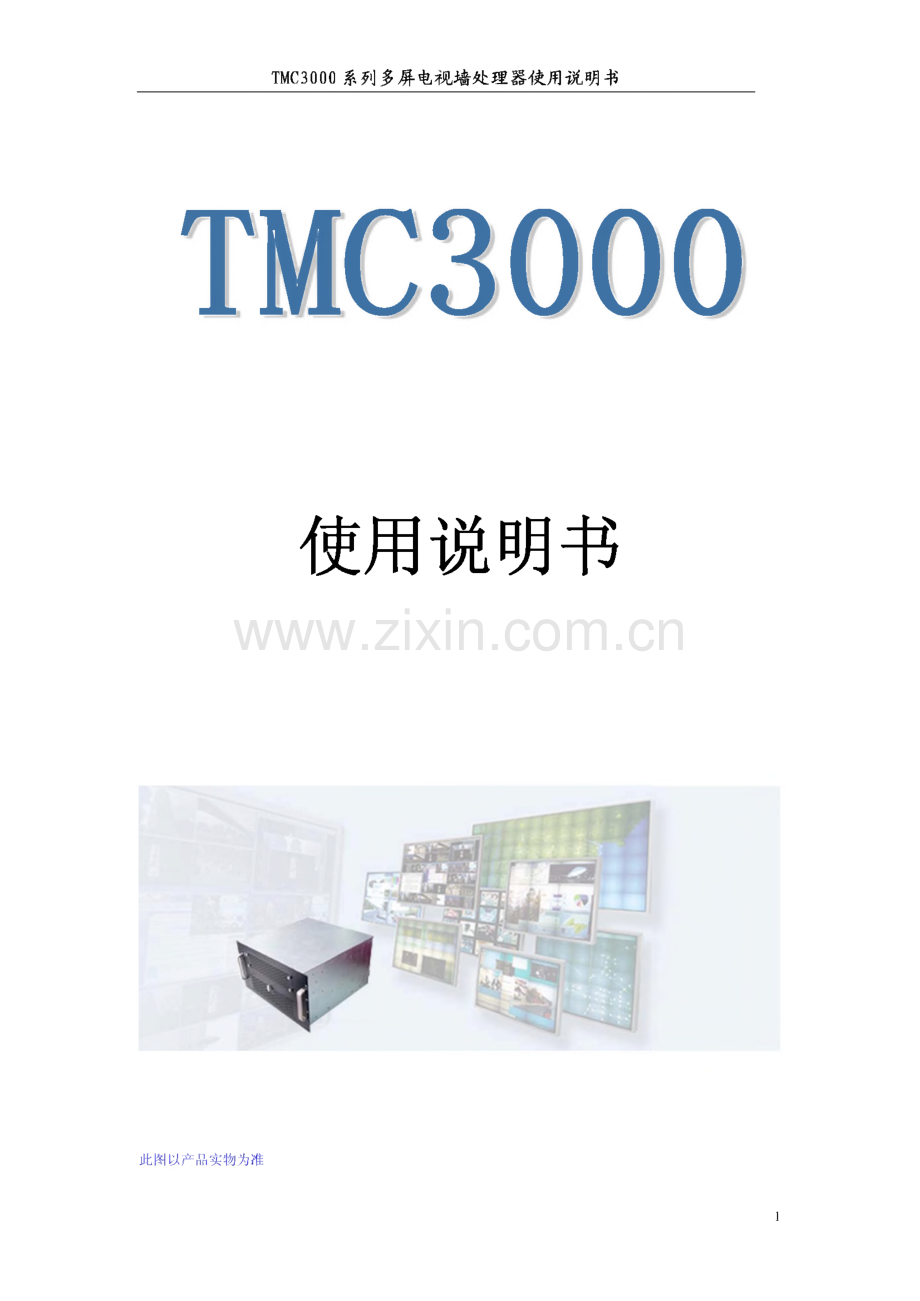

TMC3000系列多屏电视墙处理器使用说明书TMC3000使用说明书此图以产品实物为准1TMC3000系列多屏电视墙处理器使用说明书感谢您使用 TMC3000系列大屏幕处理器重要提示为了您和设备的安全，请您务必在使用本设备前仔细阅读安全说明。如果在使用中遇到疑问，请首先阅读本说明书。正文中有设备操作 的详细描述。如仍有疑问，请联系我们，我们将尽快给您满意的答 复。本说明书如有版本变动，恕不另行通知，请谅解。2TMC3000系列多屏电视墙处理器使用说明书第1章安全说明电源：请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地。不能使用无保护地的电源，电源线的接地脚不能破坏。断电：需要进行设备移动或其他需要断电的工作时，要关断所有的电源，包括电源开关，拔掉 电源插头等，以确保您和设备的安全。线缆：不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆被踩踏或挤压，以防止 出现漏电或短路等危险。信号线连接：从设备上插、拔信号线时，设备需要断电，以免损坏设备。带电插拔造成的损坏不在保 修范围。散热孔：设备外表面可能有散热用的开孔，不要堵塞这些开孔，以免热量积聚，损坏设备或造成 火灾等危险。设备安置：应合理安置设备，如装入标准机架、机箱、机柜，或放置在稳固平整的工作台面上，防 止设备跌落。环境：设备工作的环境要注意防尘、防潮，尤其要防止液体浸泡和溅入设备内部。维修：所有的维修工作应由专业维修人员完成，未经培训不要尝试自己维修设备。为防止电击 危险，不要擅自打开机壳。其他安全注意事项：1.设备内部有高压电，非专业维修人员不得打开机箱，以免发生危险；2.严禁水滴或水溅，严禁在设备上放置任何装有液体的容器物品；3.为预防火灾，禁止设备靠近火源；4.为了充分通风，设备前后面板至少应保持20CM的空隙；5.设备如发出怪异噪音、冒烟或怪味，应立即拔掉电源插头，由专业维修人员处理；6.在有雷电或长期不用的情况下，请拔掉电源插头；3TMC3000系列多屏电视墙处理器使用说明书7.不要从本设备通风孔塞入任何物体，以免造成设备损坏或触电;8.不宜将本设备放置于近水或其它潮湿的地方使用；9.不宜将本设备放置于散热片附近或其它高温地方使用；10.请妥善整理放置电源线，以防破损；11.下列情况，应拔掉本设备电源插头，由专业维修人员处理：1）插头电源线损坏或磨损时飞2）有液体溅入本设备时；3）本设备跌落或机箱损坏时,；4）本设备出现明显功能异常或性能变化时。本设备不适合非专业人员操作调试，使用者须接受专业人员培训和指导。使用前请仔细阅读本说明书，说明书应妥善保存以备后用。4TMC3000系列多屏电视墙处理器使用说明书第2章处理器介绍TMC3000系列大屏幕处理器适用于网络操作中心(NOC)、公共控制中心、智能交通管 理中心、处理中心、民用或军事监视系统、呼叫中心、金融管理中心、视频会议室等。TMC3000 系列大屏幕处理器是专门为多屏拼接而开发的控制器，具有高性能、高实用性等优点，其中 TMC3200和TMC3400能够支持实时RGB,显示RGB信号源时图像连贯清晰，CPU占用 率低。为提高整个显示系统的可控制性，TMC3000系列大屏幕处理器配有一套综合控制软 件。2.1多屏拼接控制系统介绍在大屏幕投影系统中，多屏拼接控制系统作为系统信号处理的核心，在很大程度上决 定了整个系统的显示效果，显示质量，操作的灵活性以及可靠性。用以拼接多个局域网上的 应用系统图形、多路实时的视频图像及RGB信号。投影单元可以直接显示输入的多屏拼接 图像，而不需进行信号的数模/模数处理，减少信号的延时和抖动，保证画面的高质量。TMC3000系列多屏电视墙处理器采用工业用控制计算机系统结构，配合高性能的图像 处理模块和网络传输模块，连接组合大屏幕显示系统，可广泛应用于城市交通、电力、电信、公安110以及军事应用等需要网络图像处理功能的控制中心。TMC3000系列多屏电视墙处理器采用Windows XP操作系统，专用的图像处理软件支 持Mic rosoft Windows系统。支持Ethernet网络环境，遵循TCP/IP协议，通过网络将联 网的计算机工作站图形画面动态、实时地传送并合成显示在大屏幕上。TMC3000系列多屏电视墙处理器同时还具备视频处理能力，以窗口形式动态、实时地 高质量显示计算机/视频图像，这些视频窗口和计算机画面可以混合同屏显示，提供了强大 的信息显示能力。5TMC3000系列多屏电视墙处理器使用说明书2.2系统拓扑图:6TMC3000系列多屏电视墙处理器使用说明书2.3 TMC3000系列大屏幕处理器的特点2.3.1灵活性采用模块化设计，根据您的具体需要，增减不同的功能模块。以最优的性能价格比来满 足您的要求。TMC3100可以根据用户的实际需求灵活的配置成支持2个屏，4个屏等规格,还可以让用户选择是否配置SRGB采集卡。2.3.2 可靠性采用专用工控机，工控机在提高系统可靠性方面做了许多特殊设计，它的可靠性大大优 于商用pc使整个系统更加可靠。2.3.3 视频输入系统可以支持复合视频输入和S-Video输入。集成的视频输入切换卡能将任意输入频 道转到任意的输出窗口，简化了配置。象其它任何应用程序窗口一样，视频窗口可以够任意 漫游、拖放、叠加、调整大小。2.3.4 ERGB 输入TMC3200和TMC3400可以支持ERGB输入。ERGB是Express RGB缩写，翻译成实 时RGB,是由RGB输入切换卡采集进来，然后通过独立的通道输入到输出卡的一种技术。在显示RGB信号时图像质量好，流畅，完全实时。2.3.5 SRGB 输入TMC3000系列处理器还支持SRGB输入。SRGB是Swift RGB的缩写，翻译成采集 RGB,是由RGB采集卡采集，然后通过PCI总线输入到输出卡的一种技术。2.3.6 软件灵活，使用方便控制软件能支持中文、日文、韩文、英文四种语言，可以灵活地管理RGB、视频窗 口、远程IP窗的布局和显示，并提供开放的API以及串行协议和TCP/IP协议来定制操作,7TMC3000系列多屏电视墙处理器使用说明书以满足特定客户需要。能够互动地将窗口放置在桌面上、保存以及恢复窗口布局。该软件还 提供一个虚拟远程控制界面，允许用户在远端通过网络方便、直接地操控处理器。支持多个 用户同时登录到处理器进行控制。2.3.7 支持远程IP窗只要在和处理器同一个局域网的计算机上安装受控端，就能在处理器上开一个远程ip窗 显示来该计算机的图像，在该计算机上做的任何操作都可以显示在该窗口中。远程ip窗也 可以够任意漫游、拖放、叠加、调整大小。2.3.8 支持保存效果控制软件允许用户自定义用什么信号源开窗口，以及这些窗口的位置和布局，并且支持保 存成效果文件方便用户随时调用，而且效果的数目不受限制。2.3.9 支持定时预案功能控制软件中集成了一个调度程序(Sc heduler),可以定时调用保存好的效果。2.3.10 支持多种通讯方式对处理器进行控制控制软件支持用Serial、TCP、SNMP、HTTP方式对处理器进行控制。2.3.11 支持多种中控系统控制软件支持AMX、Crestron.Cue中控系统。8TMC3000系列多屏电视墙处理器使用说明书第3章配置机箱电源 外观300W-500W标准工业电源4U或6U标准机箱CPU内存CPU 系统内存P4 3.0C（可以根据用户需要使用更高频率的CPU）1G（可扩充最大为2G）磁盘存储器硬盘 光驱80G局速硬盘16X DVD图形显示功能显存 输出信号每个通道16MDVI/VGA视频输入输入输入格式 视频窗口数可以支持复合视频输入或S-Video输入NTSC、PAL、SECAMTMC3100 TMC3200每个物理显示通道最多可以显示1个 视频窗口TMC3400每个物理显示通道最多可以显示4个视频窗口ERGB输入TMC3100不支持ERGB输入，TMC3200每个显示通道支持1个ERGB输入，TMC3200每 个显示通道支持2个ERGB输入，SRGB输入输入类型 最大分辨率RGBHV 或 DVI 1600 x1200接口网络接口串口并口USB 口1 个 10/100/1000 Mbps RJ45 接口（可选）1 个 10/100Mbps RJ45 接口2个1个2个I/O输入设备键盘 鼠标标准PS/2键盘标准PS/2鼠标外观尺寸尺寸 重量484mm x 453mm x 267 mm（宽 x 深 x 高）6U 机箱 28kg 左右（6U）环境要求温度湿度 海拔高度0-4010-90%无冷凝3500米以下9TMC3000系列多屏电视墙处理器使用说明书电器要求输入电压 行频 功耗220V交流电 50-60Hz 300-500 瓦软件支持操作系统中文 Windows XP+SP2设置管理综合控制软件（包含虚拟远程控制界面）远程IP窗Ultra VNC 和 Ultra Viewer 软件第4章输入和输出4.1 信号输入支持复合视频输入和S-Video输入，支持PAL、NTSC和SECAM三种制式。4.2 信号输出输出支持DVI或VGA。第5章使用前的准备工作设备通电开机前，应做好准备工作并认真检查确保无误。1、断开系统总电源，关闭处理器电源，关闭各显示单元电源，关闭其他辅助设备电源；2、根据系统需求，将各视频或计算机图形信号源用电缆接入处理器相应的信号输入端 口；3、根据显示单元的种类和系统要求的显示输出格式，将处理器各信号处理卡的输出端 口用电缆接入各显示单元的相应输入端口；4、根据系统需求，将处理器网口使用网线和控制软件所在的计算机联接起来；5、根据系统需求，将系统内其他设备逐一安装完毕；检查无误后打开各屏幕电源，打开各辅助设备电源，打开处理器电源开始运行10TMC3000系列多屏电视墙处理器使用说明书第6章系统设置系统设置全部是通过在控制面板里运行DXWallConfig来实现的，如下图所示:双击运行之后会出现如下所示的对话框:11TMC3000系列多屏电视墙处理器使用说明书6.1 处理器布局及输出设置运行DXWallConfig,选择Geometry”页，在这一页中可以设置整个处理器的布 局和输出格式，比如有两个屏的话就有1X2和2X1两种布局方式可选，如果接DLP的话，建议输出格式Colors（颜色质量）设置成True Color,Per Screen Mode（分辨率及刷 新率）设置成 1024 by 768 60Hertzo6.2 视频输入信号定义设置信号源的时候请确认信号源已连接到处理器，运行DXWallConfig,选择“Video”页，对要设置的视频输入通道击右键，在右键菜单中就可以设置该通道连接的视频信号源的 制式，还可以对每个输入通道进行重命名，这样可以方便将来的开窗口操作。12TMC3000系列多屏电视墙处理器使用说明书要重命名该通道可以点击右键菜单里的Rename,然后输入名字。要删除该通道的设置可以点击右键菜单里的Removeo如果要设置信号源的属性可以点击右键菜单中的Properties（属性），在预览该输入的同 时会出现如下所示的属性对话框：第一页Placement（位置），在这一页中可以设置用该信号源开出来的窗口的默认位置 和窗口的大小。如果选中了 Keep Aspect Ratio,那么开出来的窗口的长宽比将严格按 设置的4:3或16:9保持长和宽的比率。如果选择了 With Frame,开出来的窗口会带边框。如果把“TopMost”按钮按下的话，开出来的窗口会自动置于顶部。第二页Crop（裁减），在这一页中，可以调节信号源的采集位置，当开出来的窗口上下 或左右有黑边的时候可以通过调节这些参数来去掉黑边。点击Reset To Default”按 钮可以恢复到默认值。第三页Color（色彩），在这一页中可以调节信号源的色彩参数，Brightness是亮度 13TMC3000系列多屏电视墙处理器使用说明书值，Contrast是对比度值，Hue是色调值，Saturation是饱和度值，点击Reset To Default按钮可以恢复到默认值。第四页一般不用。第五页OSD（字幕），在这一页中可以在所有用该信号源开的窗口上添加字幕和控制字幕 的颜色、位置、字体大小等属性。参数调整完毕之后如果要保存设置可以点击“0K”按钮进行保存。6.3 实时RGB/DVI输入信号定义设置信号源的时候请确认信号源已连接到处理器，运行DXWallConfig,选择 Express RGB”页，对要设置的输入通道击右键，在右键菜单中就可以设置该通道连 接的信号源的属性，还可以对每个输入通道进行重命名，这样可以方便将来的开窗口操作。要重命名该通道可以点击右键菜单里的Rename,然后输入名字。要删除该通道的设置可以点击右键菜单里的Removeo如果要设置信号源的属性可以点击右键菜单中的Properties（属性），在预览该输入的同 时会出现如下所示的属性对话框：14TMC3000系列多屏电视墙处理器使用说明书第一页Timing（时钟），在本页中可以调节信号源的时钟同步信号，系统默认是选中 Use Auto Timing”也就是让采集芯片自动检测。如果要进行手动调节，就把“Use Aut。Timing点掉，这样Crop页才变成有效，在自动检测的方式下Crop页是无效的。尽量 使用自动检测的方式，只有在对信号源的信号特性十分了解的情况下才推荐进行手动调节。点击“Detect（检测）按钮能自动检测出信号的所有参数。Synchron是同步类型。Hres是水平点数，VRes是场的线数，HStart是水平开始 位置，Vstart是场的开始位置，Htotal是水平总点数，Vfreq是刷新率。如果是隔行信 号请选中Interlaced,在选中Interlaced的情况下如果选中Invert Fields.那么 会翻转隔行信号的场。第二页Placement（位置），在这一页中可以设置用该信号源开出来的窗口的默认位置 和窗口的大小。如果选中了 Keep Aspect Ratio,那么开出来的窗口的长宽比将严格保 持长和宽的比率。如果选择了 With Frame,开出来的窗口会带边框。如果把TopMost”按钮按下的话，开出来的窗口会自动置于顶部。第三页Crop（裁减），在这一页中，可以调节信号源的采集位置，当开出来的窗口上下 15TMC3000系列多屏电视墙处理器使用说明书或左右有黑边的时候可以通过调节这些参数来去掉黑边。点击Reset To Default”按 钮可以恢复到默认值。建议出现黑边的时候先用Insertion页的校对时钟来实现消除黑边。第四页Color（色彩），在这一页中可以调节信号源的色彩参数，Brightness是亮度 值，Contrast是对比度值，点击“Reset To Default按钮可以恢复到默认值。第五页Insertion,在这一页中可以校对相位和时钟，点击aCalibrate Phase”按钮 可以校对相位，点击“Detect Timing”按钮可以自动检测时钟，这个自动检测时钟的功能 非常有用，当显示的RGB信号有黑边的时候可以通过点击该按钮来消除黑边。第六页ADCs（模数转换控制器调整），一般情况下不需要使用该功能。第七页OSD（字幕），在这一页中可以在所有用该信号源开的窗口上添加字幕和控制字幕 的颜色、位置、字体大小等属性。参数调整完毕之后如果要保存设置可以点击“0K”按钮进行保存。6.5 Swift（采集）RGB/DVI信号定义设置信号源的时候请确认信号源已连接到处理器，运行DXWallConfig,选择“Swift”页，对要设置的输入通道击右键，在右键菜单中就可以设置该通道连接的信号源的属性，还 可以对每个输入通道进行重命名，这样可以方便将来的开窗口操作。有儿个采集卡就有儿个输入通道。如果要设置某个信号源，只要对某个输入通道击右键，在右键菜单里点击Configure（配 置）菜单。如果要修改某个信号源的属性，只要对某个输入通道击右键，在右键菜单里点击Properties（属性）菜单，就会出现如下所示的对话框：16TMC3000系列多屏电视墙处理器使用说明书第一页Config（配置），在这一页中可以设置信号源的属性，默认是自动检测时钟，如 果要进行手动设置，可以点掉Use Auto Timing”,然后点击“Configure”按钮。会 出现如下所示的对话框：17TMC3000系列多屏电视墙处理器使用说明书如果是RGB信号源请选择RGB这一页，点击“Detect Timing”按钮可以检测信号源 的信号特性。其中Vertical Frequency是刷新率，Resolution是分辨率，Start是 开始位置，Total是每一线的总点数。Position用来调节位置。Sync是同步类型，Clock 是时钟，Phase是相位，Brightness是亮度，Contrast是对比度。18TMC3000系列多屏电视墙处理器使用说明书如果是DVI信号源请选择TMDS这一页，点击“Detect Timing”按钮可以检测信号 源的信号特性。其中Resolution是分辨率，Brightness是亮度，Contrast是对比 度。第二页Placement（位置），在这一页中可以设置用该信号源开出来的窗口的默认位置 和窗口的大小。如果选中了 Keep Aspect Ratio,那么开出来的窗口的长宽比将严格保 持长和宽的比率。如果选择了 With Frame,开出来的窗口会带边框。如果把TopMost”按钮按下的话，开出来的窗口会自动置于顶部。第三页Crop（裁减），在这一页中，可以调节信号源的采集位置，当开出来的窗口上下 或左右有黑边的时候可以通过调节这些参数来去掉黑边。点击“Reset To Default”按 钮可以恢复到默认值。建议出现黑边的时候先用Insertion页的校对时钟来实现消除黑边。第四页Insertion,在这一页中可以调节采集率等设置。19TMC3000系列多屏电视墙处理器使用说明书如果需要硬件加速，可以选中Hardware Acceleratedvo“Frame Rate”是采集的帧速率，建议不要太高，采集率太高了会使CPU占用率变高。“Optimization”是采集优化，其中“Best Quality”是采集质量优先，Best Speed”是速度优先。Phase是相位，点击“Detect”按钮可以检测相位，点击“Detect HStartv按钮可以 检查水平同步头的开始位置。第五页OSD（字幕），在这一页中可以在所有用该信号源开的窗口上添加字幕和控制字幕 的颜色、位置、字体大小等属性。6.5 网络计算机（远程IP）定义设置信号源的时候请确认网络计算机上已安装了“UltraVNC的服务器”和“Mirror Driver For UltraVNC”并且可以通过网络连接到处理器，运行DXWallConf ig,选择 NetComputer页，对要设置的输入通道击右键，在右键菜单中就可以设置该网络计 算机的属性，还可以对每个网络计算机进行重命名，这样可以方便将来的开窗口操作。对一个空白的输入通道击右键，在出现的右键菜单中点击“Config.会出现如下 所示的对话框：20TMC3000系列多屏电视墙处理器使用说明书第一页Config（配置），在NC Server中输入网络计算机的工P,端口可以不用改就 用0,这表示用默认的端口进行连接。在Password中输入口令。第二页Placement（位置），Placement（位置），在这一页中可以设置用该信号源开出 来的窗口的默认位置和窗口的大小。如果选中了 Keep Aspect Ratio,那么开出来的窗 口的长宽比将严格保持长和宽的比率。如果选择了 With Frame,开出来的窗口会带边框。如果把TopMost按钮按下的话，开出来的窗口会自动置于顶部。第三页Insertion,在这一页中可以设置对网络计算机是否只观看不操作等属性。第四页OSD（字幕），在这一页中可以在所有用该信号源开的窗口上添加字幕和控制字幕 的颜色、位置、字体大小等属性。要重命名该通道可以点击右键菜单里的Rename,然后输入名字。要删除该通道的设置可以点击右键菜单里的Removeo如果要设置信号源的属性可以点击右键菜单中的Properties（属性）21TMC3000系列多屏电视墙处理器使用说明书参数调整完毕之后如果要保存设置可以点击“0K”按钮进行保存。6.6 应用程序窗口设置TMC3000系列的处理器提供调用外部应用程序，然后用这个外部程序的界面来作为一 种特殊窗口来显示在处理器上，在调用外部应用程序的时候可以指定参数。运行DXWallConfig,选择“Application”页，会出现如下所示界面：对要设置的输入通道击右键，在右键菜单中点击Configure就可以设置该输入通道要 调用的外部应用程序及其参数。设置的界面如下图所示：22TMC3000系列多屏电视墙处理器使用说明书“Placement”页很少用，主要是在“Config”页中进行设置。其中Application是外部应用程序的绝对路径。Arguments是参数，比如要用记事本程序打开一个文档就可以在这设置成“D:test.txtStart in是运行的目录，当使用绝对路径的时候一般不用设置。Console Application是说把外部应用程序当控制台程序来调用。参数调整完毕之后如果要保存设置可以点击“0K”按钮进行保存。6.7 附加设置运行DXWallConfig,选择“Extra”页，会出现如下所示界面：23TMC3000系列多屏电视墙处理器使用说明书在这一页中有一些一般都不会修改的设置，比如语言选择（只对预览窗口有效），TCP 侦听的端口等等。参数调整完毕之后如果要保存设置可以点击“0K”按钮进行保存。6.8 测试图运行DXWallConfig,选择“Test”页，会出现如下所示界面:在这一页中左边是一些测试图样的列表，选中之后点击“Show”按钮可以显示该图样。点击“Color”按钮可以选择图样的背景色。点击“Browse”按钮可以选择一个硬盘上的 24TMC3000系列多屏电视墙处理器使用说明书图片文件作为图样。参数调整完毕之后如果要保存设置可以点击“0K”按钮进行保存。6.9 设置显示通道运行DXWallConfig,选择“Channels”页，会出现如下所示界面:在这个页面中可以显示输出通道的编号和重新定义输出通道的显示位置，点击“Show”按钮会在所以显示通道上显示各自的编号，点击“Set”按钮，然后用鼠标拖动来修改每个 显示通道的显示位置，修改完成之后点击“Assign”按钮就能完成重定义，这时所有的显 示通道都会按定义的位置重新进行显示，点击“Cancel”按钮可以取消定义。参数调整完毕之后如果要保存设置可以点击“0K”按钮进行保存。第7章控制软件的使用7.1 语言选择运行所有程序-DXWallControl-Select Language”会出现如下所 示的对话框：25TMC3000系列多屏电视墙处理器使用说明书在这个界面中可以选择控制软件DXWallControl界面的语言类型，处理器出厂的时 候已设置成中文所以一般不用进行语言选择。7.2 运行主程序运行“所有程序-DXWallControl-DXWallControl会出现如下所示的 界面：这个界面是登录处理器服务器的界面，输入处理器的HP和端口，用户名和密码点击“连接”按钮就能登录处理器服务器了。默认的用户名是Administrator,密码为空。26TMC3000系列多屏电视墙处理器使用说明书7.3用户管理在主界面中选择按钮，就会切换到用户管理界面。界面如下所示:如果以管理员的身份登录成功，那么在用户列表中击右键就会出现一个右键菜单：“添 加新用户.”，点击该菜单会出现如下所示的对话框：27TMC3000系列多屏电视墙处理器使用说明书在该对话框中可以指定用户信息和权限。如果要编辑用户，只要选中该用户，然后击右键，在右键菜单中选择“用户属性”，就会出 现用户属性对话框，在该对话框中就可以修改用户。如下图所示：28TMC3000系列多屏电视墙处理器使用说明书如果要删除用户，只要选中该用户，然后击右键，在右键菜单中选择“删除用户二7.4窗口控制在主界面中选按钮，就会切换到窗口控制界面。界面如下所示:-Ifflxj该界面分成三大功能区：1.信号源列表，系统中所有信号源都显示在该列表中，界面如下图所示:29TMC3000系列多屏电视墙处理器使用说明书该区域右上角的开窗口模式按钮的功能分别是：(1)M 按默认大小模式开窗口，比如说一个复合视频信号源的大小是640X480,那 么在默认大小模式下开出的窗口的大小就是640X480,双击信号源就是按这种模式来开窗 口。(2)匈，按屏幕大小模式开窗口，在这种模式下开出的窗口的大小正好是一个屏幕(或 者说是一个显示通道)的大小，位置也正好布满这个屏。(3)旬，按1/4屏幕大小模式开窗口，在这种模式下开出的窗口的大小刚好有1/4 个屏幕(或者说是一个显示通道)的大小。(4)期，按网格对齐模式开窗口。对某个信号源击右键，会出现右键菜单，菜单如下所示：用默认参数打开全屏打开在一单元屏上打开(默认大小)在一单元屏上打开(屏幕对齐)在一单元屏上打开(小单元屏)2.窗口列表，所有已开窗口都会显示在该列表中，界面如下图所示:该区域右上角的窗口控制按钮的功能分别是:(1)闽，关闭所有窗口。(2)111,启动按信号类型分类。双击某个窗口就会调出该窗口对应的信号源的属性对话框，可以在这个对话框种对信号30TMC3000系列多屏电视墙处理器使用说明书髓 Video源的参数进行设置。比如某个视频信号源的属性对话框如下图所示:3凶放置|剪切迟)|颠色|插入|小 整数缩放口：医 引X：|100,|100 就宽度尊：|64。.高度也)：|48。.P保持屏幕高宽比的)r力口帔正)最上面(M)|上面一 下面(以旦必脚本-D：/111.dxs3.脚本和步骤控制区，界面如下图所示:本软件是通过脚本来对窗口进行控制，一个脚本包含多个步骤，每个步骤又可以包含多 个窗口，所以一个正确的建立完整脚本的过程是先建立脚本-)建立步骤-开窗口-保存步 骤-保存脚本。该区域左上角的脚本控制按钮的功能分别是：(1)亘I,打开保存好的脚本。(2)旦1,新建脚本。(3)旦I,保存脚本。(4)旦I,脚本另存为。31TMC3000系列多屏电视墙处理器使用说明书(5)fJ,前一个步骤。(6)2J,自动按顺序执行脚本中的所有步骤。(7)2tl,下一个步骤。(8)直1,启动脚本执行，只有按下了该按钮，5-7的按钮才有效，一旦启动脚本执行,那么用鼠标点击任何一个步骤，该步骤都会自动执行。步骤控制的按钮功能分别是：(1)置1,新建步骤。(2)喳I,更改步骤，当修改了窗口的时候点击该该按钮可以保存到步骤。(3)阈，删除步骤或步骤中的窗口。(4)/J,把步骤或步骤中的窗口上移，如果要保存可以点击回按钮保存。(5)jJ,把步骤或步骤中的窗口下移，如果要保存可以点击回按钮保存。7.4.1 菜单1.“文件(耳)”菜单，子菜单：(1)退出，DXWallControlo2.“选项9)”菜单，子菜单：(1)总在最上面，如果选中该菜单项那么DXWallControl的窗口就会在所有 Windows程序窗口的上面。(2)显示DxWall视图，如果选中该菜单项那么就会显示DxWall视图。(3)保持DxWall屏幕高宽比，如果选中该菜单项那么DxWall视图的窗口在改变大小 的时候里面的屏幕都会强制的保持高宽比。(4)吸引，吸引功能指的是想WinAmp一样两个窗口之间靠近到一定程度，比如2个象 素就会自动吸引靠边排列。(5)网格，这个功能就是在DxWal1视图上.画出网格，然后可以以网格为基准来对窗口 进行布局，比如垂直选了 2,水平选了 2,那么每个屏就被划分成2X2的网格。这时按网格 对齐模式开窗口的话，开出来的窗口都会自动填充到网格中去，如下图所示：32TMC3000系列多屏电视墙处理器使用说明书(6)放下方式，请参考前面的开窗口模式按钮的功能。(7)启动按信号源类型分类。(8)执行脚本。3.帮助菜单，子菜单：(1)帮助主题，点击该菜单显示帮助。(2)这是什么，点击这个菜单然后再点击某个控件，比如某个按钮就会显示该按钮的功 能。(3)关于，点击该按钮显示关于对话框。7.4.2 DxWall 视图为了方便操作，一般都会调出DxWall视图来对窗口的位置进行控制。调出的方法是 选择“选项”菜单，选中里面的子菜单“显示DxWall视图”。对DxWall视图中的窗口击右键会出现如下所示的右键菜单：33TMC3000系列多屏电视墙处理器使用说明书对齐 整数缩放 z顺序 加帧 更改来源 属性 播放 醉止 最小化 关闭(1)对齐，该菜单有三个子菜单：屏幕边界，1/4单元屏，墙体边界。(2)整数缩放，默认是选中该菜单下的子菜单“无”，这样这个窗口才能自由地改变大 小，如果选择了其它的缩放比例，那么这个窗口就不能自由地改变大小。(3)Z顺序，该菜单的三个子菜单是用来改变窗口的叠加顺序。(4)加帧，这个菜单的意思是给该窗口加上边框。(5)属性，点击该菜单会出现信号源属性对话框。(6)播放，播放信号源图像。(7)静止，停止播放信号源图像。(7)最小化，把窗口最小化。(8)关闭，关闭该窗口。7.4.3 用信号源开窗口开窗口的方法有以下几种：选中一个信号源拖动到桌面上或DxWall视图上都能开出 窗口，另一种是用信号源列表的右键菜单开窗口。7.5远程控制在主界面中选择按钮，就会切换到窗口控制界面。界面如下所示:34TMC3000系列多屏电视墙处理器使用说明书在远程控制状态下一般都会显示DxWall视图，DxWall视图就相当于处理器的虚拟桌面，这样就能直观的控制处理器，当鼠标在DxWall视图上移动的时候，处理器上的鼠标也会 移动到相应位置，在DxWall视图上做的所有操作包括按键操作都会发送到处理器上去。(1)(2)L远程控制处理器，在这种控制模式下别的客户端可以抢夺控制权。I,独占方式远程控制处理器，在这种控制模式下别的客户端无法抢夺控制权。(3)匈，取消对处理的远程控制。(4)当1,精确移动，如果按下了该按钮，那么鼠标移动的时候就不按比例换算，在控制的电脑上移动一毫米就是在处理器的桌向上移动一毫米。(5)回，显示光标所在区域。(6)型，在DxWall视图上以黑白方式简单显示处理器桌面，只显示窗口的框架。(7)空1,在DxWall视图上以彩色方式详细真实地显示处理器桌面。35TMC3000系列多屏电视墙处理器使用说明书在远程控制的模式下按下“Ctrl+Alt+Del”按钮可以给处理器发送一个按键命令,相当于在处理器的键盘上按了 Ctrl+Alt+Delo第8章控制模块的配置在DXWallControl”程序组中运行“DX工nterface Configuration”会出现如下所 示的界面：点击“Configuration”菜单选择“Configuration”菜单项会出现如下所示的 DXInterface酉己置界面：36TMC3000系列多屏电视墙处理器使用说明书要让DX工nterface能正常运行，第一次运行的时候点击“Global”页，先在WallServer 中设置工P地址，在Port中指定端口，填入用户名和口令，点击“0K”按钮保存。8.1串口控制模块在使用串口控制模块对处理器进行控制之前请确认定义好了一个脚本，并且脚本中的步 骤都指定了外部事件名。如下图所示：37TMC3000系列多屏电视墙处理器使用说明书-lljJ Video 1-fjlVideo 2直图Video 1Step|Time(sec)External Eventg|EvpEVT1指定外部事件名的方法是对某个步骤的External Event”栏点击一下鼠标左键,然后输入外部事件名。在DX工nterface配置界面的配置页面中选择“Serial”页会出现如下图所示的界面:TCP ANX Crestron Cue SHMP HTTPGlobal S cheduleSerial0 Enable/DisablCOM1COM2COM3 COM4C0M5PortAEvent EVT2Seen,fi D：/222.dxsInputScenario FileEvent CodeEnabled1EVT2D：/222.dxsEVT2Yes2EVT1dxsEVT1YesI亶11TZ先选择一个用来控制处理器的串口，选择控制协议的模式，一般都选择“Text”文本模式。把波特率等参数设置好。38TMC3000系列多屏电视墙处理器使用说明书在 uEvent translation rulesw 中选中 uEnable/Disable输入“input”名称，这个名称才是外部调用程序在给处理器发命令时的实际事件名，然后指定控制脚本的绝对路 径以及对应的脚本里的外部事件，这些信息填写完毕之后点击右边的画按钮保存设置。要让这些事件生效请点击“0K”按钮。第9章控制协议说明虽然TMC3000系列处理器支持二进制命令和文本命令，但是实际使用中文本命令更加 简单易懂，所以本章节以文本命令为例进行说明。9.1 会话控制命令9.1.1 PINGPING命令是用来检测对方是否有应答的命令。服务器端和客户端都可以发送该命令,接收方一旦收到该命令就要求在1秒内返回一个PONG命令。格式：PINGrn9.1.2 PONGPONG命令是对PING命令的应答。格式：PONGrn9.1.3 DISCDISC是DXWal lint er face用来通知客户端服务器端已断开连接，该命令是异步的,所以不需要应答。格式：DISCrn39TMC3000系列多屏电视墙处理器使用说明书9.2 事件控制命令9.2.1 EVTEVT命令是客户端发给服务器端调用一个已存在的事件。格式：EVT事件名rn例子：EVT EVTlrn其中EVT1必须是服务器端已设置好的一个事件。9.2.2 EVPEVP命令是用来直接调用服务器端保存好的脚本文件中的外部事件。格式：EVP事件名脚本文件完整路径rn例子：EVP EVT2 d:222.dxsrn其中EVT2必须是脚本文件“d:222.dxs”中已存在的一个外部事件。9.3 返回命令9.3.1 ACK如果服务器端执行命令成功就返回ACKo 格式：ACKrn9.3.2 ERR如果执行命令失败就返回ERR命令。格式：ERR错误码rn例子：ERR 80000001rn40TMC3000系列多屏电视墙处理器使用说明书9.3.3(STR,HEX,INT)值类型说明命令STR命令表示后面跟的是一个字符串。格式：STR字符串值rnHEX命令表示后面跟的是一个16进制数值。格式：HEX 16进制数值rnINT命令表示后面跟的是一个整数。格式：工NT整数rn9.3.4 SRCSRC命令说明跟在后面的是一个信号源。格式：SRC信号源工D信号源名称rn9.3.5 WNDWND命令说明跟在后面的是一个窗口。格式：WND窗口状态窗口工D信号源rn9.4 获取信息命令9.4.1 GET SOURCESGET SOURCES命令用来获取服务器端设置好的所有的信号源。格式：GET SOURCESrn41TMC3000系列多屏电视墙处理器使用说明书服务器的返回值的例子:BEGSRC 0 x00000000SRC 0 x02000000SRC 0 x01000000SRC 0 x01000001SRC 0 x04000000SRC 0 x04000001SRC 0 x05000000ENDVIDEO1VIDEO2VIDEO3VIDEO4VIDEO5VIDEO6APPT.TCATTON9.4.2 GET WINDOWSGET W工NDOWS用来从服务器获取窗口列表格式：GET WINDOWSrn服务器返回的窗口列表的例子：BEGWND NEW 0 x00da2bc8 VI END9.4.3
