SMARO型自动络筒机常见故障分析及操作说明.pdf

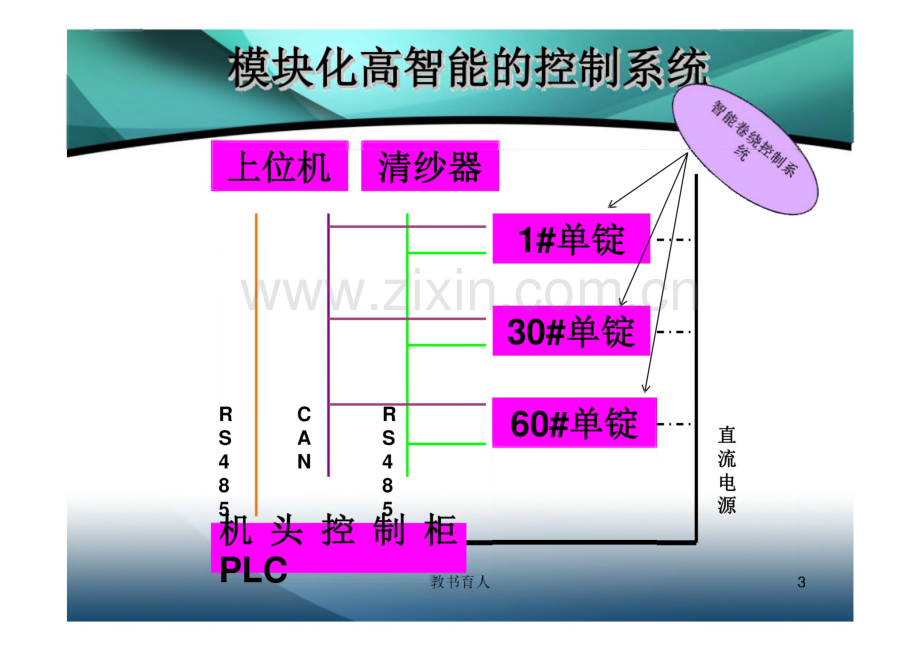

60#单锭教书育人3电源变压一览-123VACL 16KVA T1-直流电源进线-380VAC-110VAC JBK T2-，直流电源控制-220VACJBK T3-轴流风扇电机控制信号教书育人4整机控制电源-WPLCm!PW1 24V开关信号，报警信号，控制信号等等 教书育人5变频启动在按下开车按钮前,请务必检查报 警指示灯是否报警闪烁，并根据上 位机的提示先行解决.急停按下、变频报警、压缩空气不足、回丝箱 门未关都将不能启动设备.启动后变频器将根据负压传感器监 测的实时负压值和上位机的设定值 进行负压调控，以保持平稳合适的 负压.该变频器有多种报警记录和实时监 控参数，如遇故障可到D20_0下去 察看报警的具体原因.目前反馈的主要问题是过流.接线 奉好、接触不好和误操作都能引起 过流,一定要正确牢固的接线和操作以免引起报警和停车.主风机教书育人6ARO型自动络筒机常见机头常见故障分析：一.直流电源故障：1.先测一下交流380V变110V变压器有没有电压.2.检查主电路线有无虚接的地方：接线板X1 变压器 T1中间继电器一交流接触器KM3一直流电源箱.3.中间继电器KAI触点接触不良，也会导致频繁报直流电 源.4,基触器KM3辅助点和主触点接触不良也会报警.5.直流电源箱本身问题.6.直流电源箱有过压过流温度检测，缺相等诸多保护教书育人7-110V1宜流电源撞制板上电 国檎后输函送电要隶蔻通KM3：2若看酎测到觎相&流、适熟等间题发弟 揖美闲撞制板的褰围篓隶洞那切断KM3 的送电通监教书育人9If检查主电路线有无虚接的地方.2.中间继电器KA2触点接触不良，也会导致频繁 报变频器故障.3.报警时查看变频器显示屏报什么警.报警有以下几点：A;(O%n)过定(DC电压升到或超过预设值(W-8 00或 400MB:(OC-n)过流(输出升到或超过300%)教书育人10 C:(UV-n)欠压(运行中DC电压低至或小 于设定值额定值的65%)D:(PHL.n)缺相故障(表明在AC输入电源中 存在缺相故障)E:(UOHn.)过热(散热片温度上升。，检查变频器风,F:(OL-n.)过载(有以下几点1:变频过载2:DBR过载3:电机过载)教书育人11STOP+RST翔阳R是报警操作面板 显示屏FLT报警灯在监视模式下将会显示dOO-O选择监视参数 d20-0 1S后显示ERR符号按下LCLSET键，进入故障历史查询模式按下上下翻页 键，查询故障缓存中的内容，交替显示故 障历史号(E00 to E37)和故障代码按下RSTMOD或 LCLSET键结束故障历史模式，并返回 监视器模式教书育人13故历史显示配置如下故障1（最近的）EOO oc-2E01E02E03E04E05E06E07XX.XXXXXXXXXXXXXXXXX首要故障（过流）次要故障故障时输出频率 故障时输出电流 故障时直流电压 故障时ASIC错误 故障时累积通电时间 故障时累积运行时间教书育人14故历史显示配置如下故障2E1 0(UV-n)欠压 E11 xxxx E12 xxxx E13 xxxx E14 xxxx E15 xxxx E16 xxxx E17 xxxx首要故障（欠压）次要故障（无）故障时输出频率 故障时输出电流 故障时直流电压 故障时ASIC错误 故障时累积通电时间 教散獐时累积运行时间故障代码0V-10V-20V-30V-40V-50V-60V-70V-9停车过程中过压 恒速运行时过压 加速运行时过压 减速运行时过压 制动过程中过压 ACR调节时过压 预励磁过程中过压 自整定中过压教书育人16故障代码-0C-1 停车过程的过流 0C-2 恒速运行时过流 0C-3 加速运行时过流 0C-4 减速运行时过流 0C-5 制动过程中过流 OC-6 ACR调节时过流-0C-7 预励磁过程中过流教书育人17空气压力不足故障分析(1)一般情况下属于压缩空气的压力低于 设备的最低限制压力(5.5bar).(2)24VDC信号反馈线路6号线没有接通.XI接线排47-58端子(3)压力开关有故障.(4)PLC故障.教书育人 18位压不能调分析(1)确定上位机上修改完参数按确定按钮.(2)查看485通讯线有没接好.(3)检查负压传感器有没有接上负压风.(4)检查负压传感器接线头,有没有开焊.(5)负压传感器故障.(6)PLC有故障.教书育人19空雕送带电机不转分析(1)整机开机状态下空管输送带才能转(2)检查机头门限开关是否以常闭.(3)检查主电路与控制线路有无虚接的线头(4)旋钮开这状态，检查KM2线圈254.255端子有没有 220V电压,如有电压说明KM2以坏，或热保护断 升,如没有220V电压说明问题出在线路前面(5)PLC有故障.教书育人 20游动风机电机不转或不会停游动风机电机不转先检查主电路线有无 虚接的地方.(2)按钮开这状态，检查KM1线圈252.253 端子有没有220电压衰如有电压说 明KM1以坏或热保护断开.(3)如果风机自动不停,，确定上位机上修改完参数按确定，查看485通讯线有没接好.(4)检查行程开关接在常开触点上.RLC典故障教书育人21机设置时要注意注意：参数设定 完按确定上方 会出现：数据 正在处理中请22单锭有以下部件组成:2,筒QMW筒4.筒纱吸嘴零 位传感器垃气缸工,电壬清纱器一7空气捻接器&H蜂又心他捕纱器纱摩 伍管纱居克叠测速传感器4.面板指示知If号应启动展止按钮,Z_24”jg送 坦张力盘乳剪力,20.小吸嘴乜预清纱丝管脚23.管纱吸嘴雯位传感器24.防辨杆25.防缠绕26.筒纱吸嘴纱线传感器27.控制板 28.电源板 29.电磁阀30.无刷电机驱动器 31.拨纱杆 名？探知一教书育人6电子清纱器21面板24 V开关22捕纱器23管纱24纱库25纱库盆15防辫-16漏斗一教书wX7风门-8空捻器9筒纱吸嘴（大吸嘴）10送纱杆11张力电机18单4槽筒19筒纱吸嘴零612张力盘17支壁5支臂平衡气缸13预清纱14导纱板-20启动;停止按钮LO y S|D706 D703 D702大吸嘴零假脸慨蛾端岬旨示露一1 24V电源鞭瓯愉置用视旨示灯二二D y 二*备用信号灯 HALL脉冲信号指示 其中探知指示灯D3 00 口疗2雌盛楣信号指示1.换管电机二 a二3CoT ：信簿霸编专O yi QgyiQg父田二鬻F号指务v电源施瓶源指示 备用宿节幺,一风门气阀动作指示灯O预清纱器气阀动作指示灯M 中探知和预清丝器I.箭阚蹦靡乐灯。清纱器清洁气阀指示灯段,支臂气阀动作指示灯教书育人1防辫杆气阀动作指示彳丁 LTJV5.0B干锭主板模拟示意图52Lt-*-l-RRV_1J-A cyrTn2345678-LevXH2 控制板清纱器电源LGND+1 2V-1 2Vagnd_大地5V 1.5A+-5V 1.5A-HXH5控制板5V电源大地-P-Wj ILUDC 1 65 V-XH1DC1 65V+11 65V1nri ARV-1234XH1-ADC1 65V+-1 65V24V 0.6A+-24V 0.6A-12XH3驱动器24V电源24V 5A+-24V 5A-P-khXH4控制板24V电源人地t侧两个插针单锭处于仿真械卷）、J201短接右侧两个插针；然寸于现在单锭控制板来说,J200短接左侧两个插针（短接右后拨单锭号。最后检查插头与插针有无错位插入;换里锭电源板注意电源板上的接插线：由下至上依次为控制 板24V电源、驱动器24V电源、供电源板的165V、驱动器165V 电源、控制板的5V电源、清纱器电源，特别注意检查清纱器 电源、控制板24V电源的接插线是否连接正确，避免插头与插 针错位插入;检查控制板上的接插线:检查外设与控制板上的接插件是否 按号对应连接，插头与插针是否对应插入；重点检查清纱器 电源、控制板24V电源的接插线是否连接正确，避免插头与插 针错位插入；一教书育人27检查支壁上螺丝又没松动或调整不到位。b检查张力盘有没脏东西或张力不均匀。C检查防辫杆是否每次都正常动作到位。d检查或更换槽筒电机（2）防辫不动：a检查管路有没折压现象b在单锭程序运行到防辫动作时，检查单锭主板上D807灯是否亮一次，亮说明板子没问题。C检查电磁阀到主拗牖线或电磁阀有故障。28b检查防辫下盖里的别簧有没脱落。C检查防辫里摆杆有没损坏。(4)筒纱在卷绕过程中把纱线拉断:确定不是纱线黏度造成此现象3防辫杆距管纱了 顶部810mma检查管脚是否在气圈破裂器中心。b检查纱路是否有毛刺。特别检查气圈破裂器里是否有毛刺。C检查预清纱调节间隙不要过小。教书育人 29急器的调整:、A是设置捻接气漪通过向高数定移动指批迷位没任何气流如纱头退捻段落说明。B设置纱头叠合长度C选择在捻接腔中气体流量（体积）并设定固定时间E设置纱头退捻气流的时间;0,位是通常位置a，1,位是针对 设置龙牌J较 首先孩到谩佳的退捻效果将指针C，=和E尸亶于相应位置。指针B?到第5的位置，指针A置于第3或4的位置完成几个捻接循环以验证捻接强力和 捻接外表。在接头较粗时（比原 纱粗约1.5倍）逐渐移动指针B 向位置1直到得到理想接头外观。如果接头中间细，轻轻将指针B 向更高的位置移动。指针A应置于2或1位置即使在有 较长叠合区域（B，指针在6或7 位置时），接头仍存在中间细的 分隔接头在施加张力时容易 二立置5。版书育人教书育人OOOOOOOOOOODO吸嘴吸纱次数到达上限报警“单锭面板指示灯常亮第1可能是大吸嘴吸纱时找不到纱头，此时需 要人工处理，找出纱头,然后再开车;观察大吸嘴吸纱时，风门是否打开。如果风门未打开，再观察在大吸嘴吸纱时D805指示灯是杳亮,如果不亮可能控制板故障；如果指示灯亮可能是气阀本身故障 或空气压缩空气太低;受教书育人32锭面板指示灯常捻接循环超过上限报警(1)观察捻接循环时,交叉杆运行时是否到 位。如果交叉杆运行不到位，需继续观察小吸嘴在捻接时运行位置是否到位(交叉杆是由小吸嘴带动)，如果小吸嘴运行位置到位，可能时交叉杆安装位置不正确，需要调整3如果小吸嘴运行不到位需要检 查小吸嘴电机传动机构齿形皮带是否夹有花毛或小吸嘴步进电机本身故障或控制板有问题;教书育人锭面板指示灯常亮P捻接循环超过上限报警观察小吸嘴吸到纱线后,往捻接位置运行过程中,吸嘴内纱线是否容易滑落，如 果是，则检查小吸嘴盖子内的弹簧片内是 否夹纱以及帽子内弹簧是否已经疲劳断裂;观察捻接器运行是否正常，捻接器运行速度以及退捻和加捻的动作是否正常;教书育人347锭报支壁测速传感器故障a检查支壁大端轮转不转目有可能刹车片 里塞花毛使大轮不转6b检查主板里的D702支臂测速传感器信号指示筒纱每转一圈，将产生“二人所以该信号灯也闪烁3次。当给单锭上电后,用手轻轻的转动筒纱，如果信号灯闪烁次数不到3成者不闪烁，则需要检测该传感器是否工作正常或者安装 调整传感器离大端轮0.81mmc支壁大端跟小端调整不同心，或轴承坏。d大端轮里如果有两个或一个磁钢，会报筒 鲤y 口一 wa35a检查控制板到驱动器的网线有没松动 接触不良.或更换一根b控制板或驱动器有故障。C检查大吸嘴是否处在零位。该零位信号 是槽筒是否倒转的触发事件，大吸嘴没有 到达该零位时，槽筒是不会倒转的。教书育人36槽筒电机不转方刷盅初1：先检查HALL脉冲信号指示每 转动槽筒一圈，将产生24个脉冲，该信号灯 也将闪烁24次。如果该信号灯闪烁次数少于 24或者不闪烁，则需要对直流无刷电机或者 对34接线进行检测或更换。备在检查驱动器上J3线头是否接触不良。3：可能电机故障更换电机试试O教书育人37槽筒电机不转驱动器亮细研 a首先断电拔掉槽筒电机三根线在电机断电情况下检查驱动器指示灯。如果拔掉电 机线驱动器指示灯恢复正常（绿色）。则 可以判断是无刷电机故障，如仍是红色则 需做进一步的检查。b查看有没有24 V电源和165v电源没有其中 的-项电压驱动器都会亮红灯。，注.,娇小培好（注意要断电拔插c驱动器本身故障。教书育人接插件，如不断电 拔线有可能会烧坏a首先检查D708-捻接电机零位传感器信号指示该信号灯用来指示捻接电机是否处在零位。当开始 给单锭上电，未按下启动按钮开车或者单锭处在正 常的绕纱状态时，捻接电机都将处在零位，此时该 信号灯将常亮。如不亮需进一步检查。b拆下空捻器座检查传感器离磁钢的距离（1-G在灯正常状态下检查电机会不会转,先断掉24V 电源旋钮开关，然会插上电机线再开打开24V旋钮开 关再起动单锭看电机是否转如不转说明电机故障或教书育人39锭面板指示灯闪烁亮M筒纱吸嘴传感器故障a首先检查筒纱吸嘴有没有阻碍干涉现,象，位置是否正常吸嘴在3s中内没找到零位就会报警。b检查电机是否正常 c其次检查控制板D706大吸嘴零位传感器 信号指示灯，把筒纱吸嘴磁钢（N）极对准筒 纱吸嘴传感器，灯亮说明传感器是好的灯不亮 可能是传感器或控制板有故障教书育人40管纱吸嘴零位传感器故障 单锭面板指示灯闪烁亮a首先检查管纱吸嘴上安装的磁钢和传感器中心线是否对齐以及离传感器的距离(1-1 5mm)检查控制板上的D705小吸嘴零位传感器信号指示该信号灯用来指示管纱吸嘴是否处在零位，槽筒处于正常的绕纱状态时，小吸嘴均不在零位，所以该信号灯是熄灭的。小吸嘴每次动作之前，均要先找零 位，若找到零位，则该信号灯将变亮；如果找不到零 位会报小吸嘴零位传感器故障.管纱吸嘴不灵活会导致管纱吸嘴与交纱杆打架,曾而形成单锭吐满纱，这一现象可能有以下几点:,(1)小吸嘴传动轴管子没插好或有花毛塞住。(2)皮带过紧使小吸嘴不灵活。,(3)皮带过松打滑都会产生管纱吸嘴不灵活。(4)管纱吸嘴电机故障。教书育人42-a检查换管部件（插纱脚，纱库，内部凸轮拉杆有没卡住现象。b检查控制板D7D4换管电机零位传感器信,号指示该信号灯用来指示换管电机是否处在零位。单锭换管处零位态时，该信号灯是常 亮的。如不亮说明换管零位传感器坏。C拆下电机换管看电机是否转，如不转说明电机或主板有问题。教书育人43换管箱体内部调调整挑纱板高 度的螺丝检查凸轮是否有油，每 隔半年加一次油（DX 脂）调整大管脚 前后位置的调整小管脚前 后位置起夹紧 作用44纱吸嘴纱线传感器故障单锭面板指示如趣1a先检查大吸嘴里是否挂纱b如果大吸嘴探纱传感器没检测到纱线但大吸嘴返 回捻接位置过程中清纱器有检测到纱线，则说明 大吸嘴挂纱了，单锭会报大吸嘴探纱传感器挂纱报警c控制板也理一大吸嘴探纱传感器信号指示该信 号灯用来指示大吸嘴是否吸到纱线。在单锭刚上 电或者大吸嘴吸到筒纱时该指示灯都将常亮。d筒纱吸嘴探纱传感器故障教书育人45单锭不打结a使单锭不换管的原因只有J2传感器（所谓上中探知）在控制板的左部中间部位有一D701一下中探知指示灯当中探知未探到纱线 时，指示灯常亮，当中探知探到纱线时，指示 灯亮，并延时一个短暂时间然后熄灭。b此传感器只是在单锭换完管纱检测第一次打 结，如果探知里有花毛挡住，他就不会打结。C J2传感器有故障。d主控制板有故障教书育人46单锭不换管a检查换管有没有卡住现象bjl传感器（所谓下中探知）在控制板的左部中间部位有一 D70Q下中探知指示灯当中 探知未探到纱线时，指示灯常亮，当中探知探 到纱线时，指示灯亮，并延时一个短暂时间然 后熄灭QC如果探知里有花毛，在换管时吹风嘴一吹，探知正好探到有纱，可能就使单锭不换管。尸心感血有喳&一主控制板有故障。教书育人47不抬起或筒纱醐车a检查管路有没折压现象，特别在支壁箱体里有一三通检查有没脱落或堵塞。b检查大端轮刹车皮囊有没磨损或破裂现象。c在单锭程序循环运行到支壁抬起时，检查单锭主控制板D8 1U支臂气阀动作指示灯是否亮一次，亮说明控制板没问题。d检查支壁平衡气缸密封圈有没磨损，或检查里面 钢珠是否18颗。e检查电磁阀到主板的扁线或电磁阀有故障。教书育人48单锭清不了零 动停止丕起隹a检查按钮接触开关接线有没松动，24#25#26#接插件控制板接线有没插好。b检查按钮触点里有没花毛导致接触不良，或触点坏。根据控制板指示灯判断。（或用万用表量一下）C控制板本身故障。D7Q7启动按钮按下信号指 示该信号灯用来指示启动按钮是否按下。当按下启 动按钮后，该信号灯将变亮，当按钮松开后，它又 将熄灭。D710停止按钮按下信号指示该信号灯 用来指示停止按钮是否按下。当按下停止按钮后，该信号灯将变亮，当按钮松开后，它又将熄灭。41单锭指示灯不亮a检查单锭面板旋钮开关是否在正常状 态Ob检查指示灯有没故障接线有没松动。c d e检查控制板保险有没烧坏。控制板本身故障。单锭电源板故障。教书育人7风门制动5剪刀 制动1清纱器 清洁气管3防辫 制动接线口1234567-进气口2双传 4预清洁感器清制动 洁气管6支壁抬起 跟筒纱制动教书育人51:D815备用信号灯WIT D805风门气阀动作指示灯该信号灯用来指示风门是否打开。当大吸嘴向上运动 到槽筒处，槽筒开始倒转，此时风门将打开，该信号灯将 变亮，大吸嘴开始吸纱，吸到纱线后，大吸嘴将返回到捻 接位置，等待捻接器的捻接，捻接完成后，风门将关闭，此时信号灯将熄灭。在单锭正常绕纱过程中，该信号灯始 终熄灭。D801预清纱器气阀动作指示灯该信号灯用来指示预清纱器是否打开。当小吸嘴向下 吸管纱时，预清纱器将打开，此时该信号灯将变亮，捻接 完成后预清纱器将闭合，该信号灯也将熄灭。在单锭正常绕纱过程中，该信号灯始触息灭。52下机啷 D81L中探知和预清纱器清洁气阀指示灯该信号灯亮指示正在对预清纱器和中探知进行清洁。在每 次捻接循环过程中，都要对预清纱器和中探知进行一次清 洁，在单锭正常绕纱过程中，该信号灯始终熄灭。D814-剪刀气阀动作指示灯该信号灯用来指示剪刀是否动作。剪刀切纱时，此时该信号红聂人然辰翦刃区回型它愿赛的便翼浮同 熄灭。在箪锭正常鎏纱过程中，强宿喜灯菇终熄灭。，一该信号灯也 D803清纱器清洁气阀指示灯该信号灯用来指示清纱器清洁是否进行。当清纱器由于 纱疵而切纱时，小吸嘴将向下吸取新的管纱，此时清纱器 将进行自清洁，该信号灯也诙菱亮，清洁完成后，信号灯 将熄灭。在单锭正常绕纱凝审，该信号灯始终熄灭。53 D810支臂气阀动作指示灯该信号灯用来指示支臂是否抬起。当按下面板上的停止按钮或者由于其它原因而导致单锭停车时，支臂将抬起，此时该信号灯将变亮，等筒纱速度降到零后，支臂放下，该信号灯将熄灭。在单锭正常绕纱过程中，该信号灯 始终熄灭。D807防辫杆气阀动作指示灯该信号灯用来指示防辫杆是否压住管纱。当小吸嘴 向下吸取管纱时，防辫杆将压住管纱，此时该信号灯将变 亮，直到捻接完成后，防辫杆才松开，此时该信号灯熄灭。在单锭正常绕纱过程中，该信号灯始终熄灭。教书育人 54面板指示灯说明第三个LED指示灯;表示五种单锭工作状态:(1)常亮单锭一般手动停车或出现工艺报警时单锭面板指示灯会常亮，工艺报警如大吸嘴 吸纱次数到达设定的最大重复吸纱次数，换管电机换管次数达到最大设定次数，捻接循环次数达到最大设定次数；(2)全灭单锭在正常工作过程中或单锭没上电，指示灯全部熄灭；(3)快速闪烁单锭出现故障报警时会出现快速闪烁；(4)慢速闪烁单锭在上电初始化过程中指示灯会慢速闪烁，等待清纱器和单锭控制板初始化完 成后，指示灯会常亮；在单锭运行过程中出现技术报警时单锭会出现慢速闪烁；5)循环闪烁单锭目前筒纱长度达到或超过设定的满筒长度后,指示灯会循环闪烁;_教书育人 55上电时清纱器探头指示灯及清理注意:指示灯快谏闪根笺秸参数初始化,初始化完如果上电时指示灯不亮,首先用检查电源板XH2输出电压是否正常如果不正常则更换电源,否则分别更换从控制板到清纱器通讯转接板的扁平电缆和清纱器I 讯转接板以及清纱器探头;正常工作时清纱器探头指 示刻熄灭,在清纱器有报警时 该灯会慢速闪烁，轻轻按下 该指示灯，可以复位该报警 注意：清除时勿 用利器损伤槽壁面进行软件复位;探头槽清理干净后，按住该灯2秒消除报警每个单锭上共有两个按钮分别是绿色启动按钮和红色停车按钮，以及一个黑色 旋钮开关。（1）在静止状态，按下绿色启动按钮超过0.7s后然后松开，单锭 开始启动进入捻接循 环；（2）在静止状态下按下红色停车按钮超过1.5s,单锭会强制换管；在捻接循环过程中 如果按一下红色停车按钮，单锭在打结成功后，会自动停车；在运行过程中按下红 色停车按钮，单锭会自动停车；（3）同时按下红色停车按钮和启动绿色按钮1 s,单锭会对当前筒纱长度复位（清零）；（4）在异常情况或紧急情况下转动黑色旋钮开关，会关断24V电源，程序会重新复位；（5）设定上位机筒纱长度小于当前单锭筒纱长度单锭会报满筒，这是不要按两个 按钮清零，只需按红色按钮3 s就可以保存当前单锭筒纱长度。例如:如果工艺员在改筒纱长度时，把100000米改为10000米，在上位机上确定发 送命令后，单锭筒纱长度只要超过10000米就报满筒，这时只要按一个红灯就可 以向壹当前长度,使单锭筒纱正常运售 _ _ _ _教书育人 57青岛宏大纺织机械有限贡任公司QINGDAOHONGDA TEXTILE MACHINERY CO.LTDHMmA/ci教书育人58
