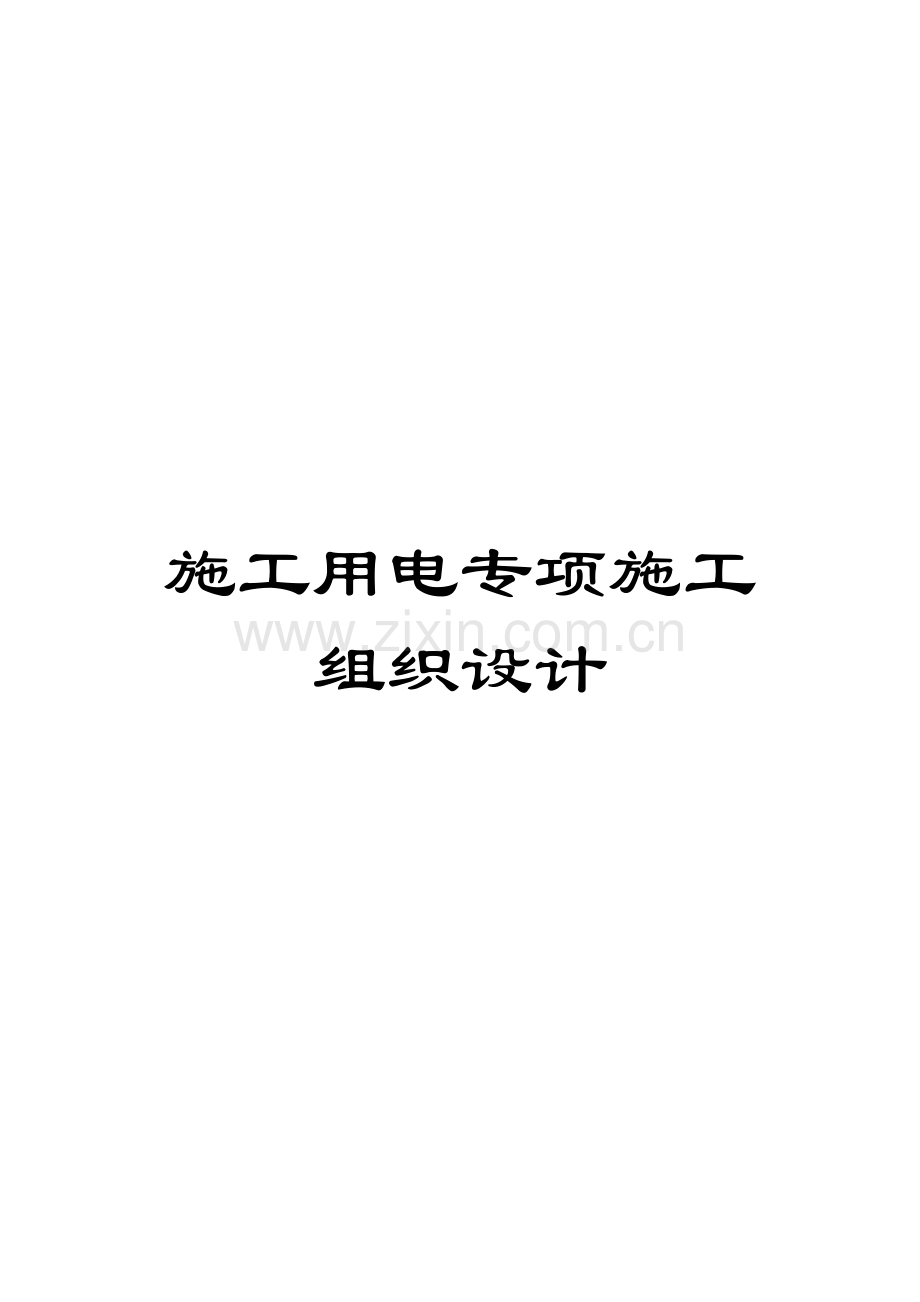

施工用电专项施工组织设计范文.doc

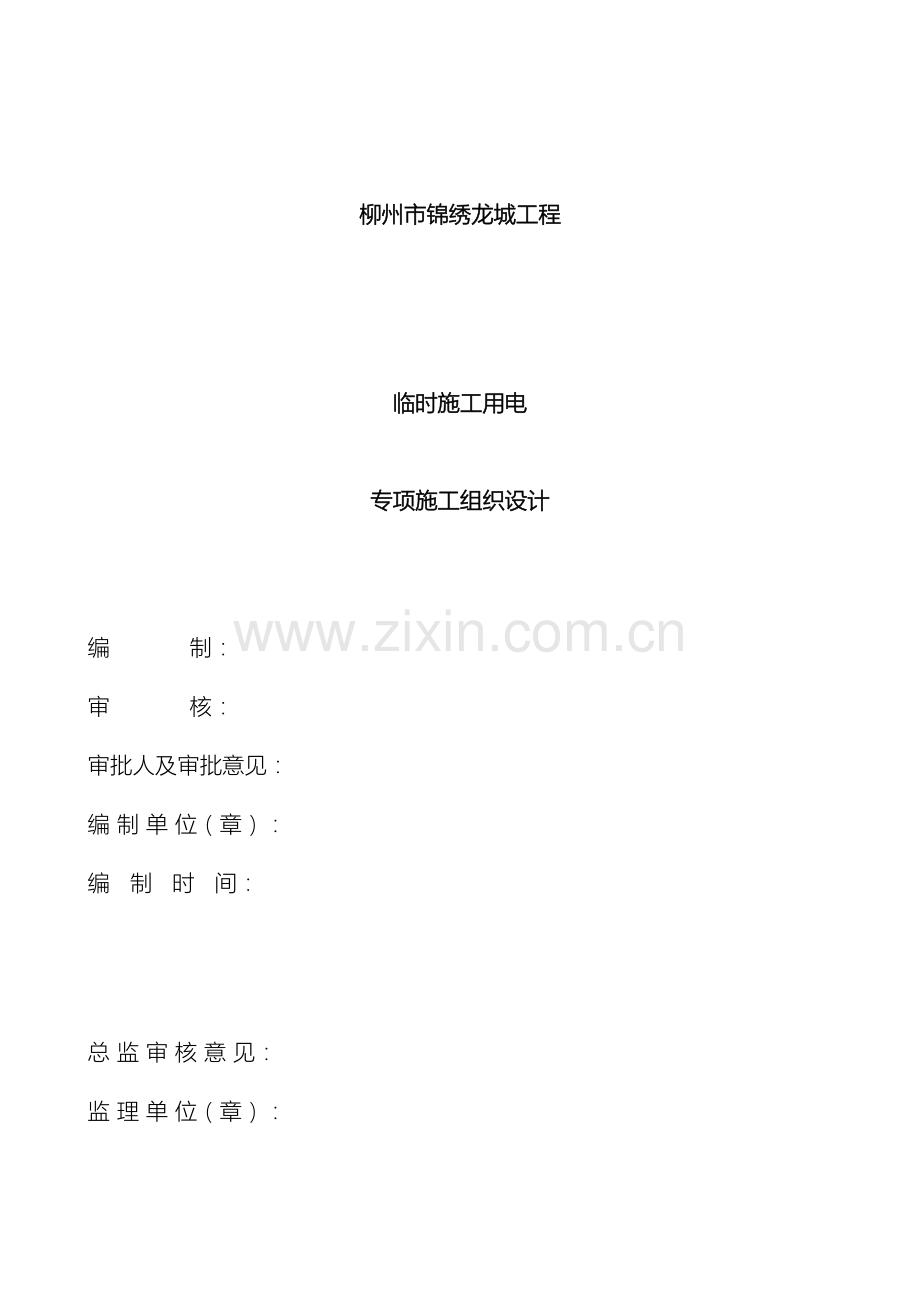

施工用电专项施工组织设计柳州市锦绣龙城工程临时施工用电专项施工组织设计编 制：审 核： 审批人及审批意见：编 制 单 位（章）：编 制 时 间：总 监 审 核 意 见：监 理 单 位（章）：建设单位审核意见：建 设 单 位（章）：柳州市锦绣龙城工程临时施工用电方案审批表 公司/分公司部门审核意见部 门审核人职务/职称审核意见生产技术质量安全材料设备公司/二层机构审批意见：签章： 年 月 日建设（监理）单位审批意见：签章： 年 月 日1、柳州市锦绣龙城工程，建设地点位于柳州市马鹿山公园东侧，学院路延长线上，总建筑面积302440m2，其中地下室面积68880m2地上建筑面积233560m2，地上12层，结构形式为框架剪力墙结构；地上7层，结构形式为砖混结构。耐火等级为一级，地下室、屋面防水等级为二级，抗震设防烈度为6度。一、施工临时用电计算设计（一）、总用电量的计算及变压器的选择：主要施工机械配备表编号机械名称规格（功率）数 量备 注1塔吊 QTZ6333kW2基础结构完2人货电梯 SCD200/200J495kW2基础基本完3钢筋切断机 GQ-405.5kW2基础结构完4钢筋弯曲机 GW-40A3kW2基础结构完5钢筋对焊机 UN-100100kVA1基础结构完6电渣压力焊机 EDH-5045kVA2基础结构完7电焊机 BX3-300-316kVA2开工基本完8木工圆盘锯 MJS2.2kW2基础结构完9平刨 MB10402.8kW1基础结构完10砂浆机 VJ2002.2kW2开工基本完11砂轮切割机2.2kw2开工基本完12砼搅拌机 JZM3505.5kW1开工基本完13砼振捣棒 ZN70C1.1kW10基础结构完14平板式振捣器 ZW1.5kW1基础结构完15高压水泵 65DFL3.5kW2主体基本完16深井水泵3.5kW22基础裙房结构完18电容量合计电动机 P1=301kw电焊机 P2=222kvW二、负荷计算1总用电计算一、 动力用电： Pa=1.05*(K1*P1/ cos+K2*P2) 电动机总功率： P1=301（kW）电焊机总容量： P2=2台45KVA/台+1台100KVA/台+2台16KVA/台=222kVA 动力用电容量为：Pa=1.05（0.6301/0.75+0.5222）=369（kVW）照明用电： Pb=Pa10%=30kW 式中：Pa：供电设备动力用电部分需要容量 P1：电动机额定功率； K1：电动机需要系数，取0.6； P2：电焊机额定容量； K2：电焊机需要系数，取0.5； cos：电动机的平均功率因素，取0.75二、供电设备总需要用电量P为： P=Pa+Pb=369+30=399Kvw根据以上计算，现场需提供400KVA电源。3、变压器的选择：本工程现场南边方向安装核定容量400KVA变压器1台。能满足施工要求。根据现场高压电源线路的情况，变压器设置于南面，围墙四周设置砖砌围墙，围墙高大于2.5m，且变压器的设置安装等符合有关安全规定要求。4.线路负荷计算PJS1=KXP=0.6400=240（kW）SJS1=1.25PJSI=1.25240=300（kVA）500kVA 满足要求。KX值取=0.60,取值说明:考虑工程施工流水作业,用电设备不会同时使用。其中： PJS1供电设备总的有效计算功率（KW）SJS1总干线的电力负荷（KVA）KX 需要系数，根据总装容量计算值选取；Pe1总干线设备容量（kW）2、总干线的总开关（包括漏电保护器）、总容体、导线面积的选择总干线负荷计算电流IJSI=1.52SJSI=1.52300=456（A）总闸刀开关额定电流IHI1.3I JSI=488.6（A）选用HR5-500/3开关为总闸刀开关，总漏电保护器选用DZ20L-500/4901，其额定电流为500A，过电流脱扣器额定电流调整到500A，额定漏电动作电流为150mA，额定动作时间是0.2S。总干线面积选择：根据IJSI查表选用185mm2铜线载流量为540（A）符合要求,选用为相线，选用50mm2铜线为工作零线及专用接地保护干线，即线路导线规格分别为ZR-BXF-3185 mm2+250 mm2各支线的线路配置根据临时用电平立面布置，现场施工生产、生活用电分开。现场设生活用电、大型机具用电、楼层用电、加工车间用电、机动用电共3条线路，接线方式采用混合式。根据产品目录并考虑到电压降，现场支线线路选用3570mm2铜芯线。（二）、高线至变压器之间线路及变压器的安装由供电部门负责并安装。（三）、从变压器至总配电箱及从总配电箱引出的主干线的用计算及选择（或从建设单位引出主干线的用电计算及选择）：导线截面的选择要满足以下基本要求（规范6.1.8条）1、机械强度选择：导线必须保证不致因一般机械损伤折断。可查表。户外架空绝缘截面，铜绝缘线不小于10mm2、铝绝缘线不小于16mm2.2、按允许电流选择：导线必须能承受负载电流长时经过所引起的升温。3、三相五线制的工作零线和保护零线截面的50%。4、按允许电压降选择：线路末端电压不大于额定电压的=5%（1） 三相五线制新线路上的电流可按下式计算： I线=式中：I线电流值（A）；Ki、Pi为K1 K4、P1 P4；U线电压（V）为380V；功率因数，临时网路取0.75。本工程相线总电流即从变压器及总配电箱引出主线总电流为：KiPi=K1P1+K2 P2+K3 P3+K4 P4=0.6121.7+0.6105+0.82+115=152.62故总用电量为152.62KW，是指在高峰期间可能出现的总用电量，作为以下计算的依据；（2）、按导线允许电流选择，总线的工作电流为：据公式：I线=152620查施工手册表7-61选用截面为1202的BVR型铜芯塑料线，导线的持续容许电流=375（A）I线=309.2（A），满足要求。（3）、按允许电压降选择按下式计算：S=L（C）%本主线工程取C=77，主线长L=50M，=243.7KW按公式：S=L（C）%=243.750（775%）=322（4）、按机械强度选择，查规范得知绝缘铜芯线其截面不小于102。（5）、为了同时满足三个条件，故总线截面选1202的BVR型铜型绝缘塑料线。最后，为了满足规范四点要求的规定，选择三根截面为1202的BVR型铜芯绝缘塑料线作为相线加二根截面为602的BVR型铜芯绝缘塑料线作为工作零线和保护零线，从变压器及配电箱引出作为主供电干线。（四）、其它架空主干线的用电计算（从工地配电房引出三路支线，分别套管铺设）1、一支路（B1）塔吊 1台 35KW/台施工电梯 1台 30KW/台P1=57.5KW，取K1=0.7，=0.75，P=K1P1=0.7（351+30）=45.5（1）、按导线允许电流选择，一支路的工作电流为：据公式：I线=45500=92.2（A）查表选用352的BLV型铝芯塑料绝缘线，导线的持续容许电流=130（A）I线=92.2（A）（2）、按允许电压降选择：取C=46.3,=5%，线路长200M。按公式：S=P1L（C）%=57.5200（46.35%）%=502查表选用702的BLV型铝芯塑料绝缘线。（3）、按机械强度选择，查规范得知绝缘铝芯线菘截面不小于162。（4）、为了同时满足三个条件，故总线截面选702的BLV型铜芯绝缘塑料线。最后，为了满足规范四点要求的规定，选择三根截面为702的BLV型铜芯绝缘塑料线作为相线加二根截面为352的BLV型铝芯绝缘塑料线作为工作零线和保护零线，从总配电箱引出作为主供电干线。2、二支路（B2）对焊机1台：25KVA电焊机1台：12.5KVA钢筋弯钩机：1台：3KW钢筋切断机1台：5.5kw/台钢筋调直机1台：5.5kw/台室外照明：2kw取K1=0.7，K2=1，K4=1，=0.75P1=22.5KWP2=37.5KVA P4=2KW据公式: （1）、按导线允许电流选择，二支路的工作电流为：据公式：I线=55250=112（A）查表选用截面为352的BLV型铝芯塑料绝缘线，导线的持续容许电流=130（A）112（A），满足要求。（2）、按允许电压降选择：取C=46.3，=5%，二支路长L=100M按公式：S=L（C）%=62100（46.35%）%=272查表选用352的BLV型绝缘铝芯线。（3）、按机械强度选择，查规范得知绝缘铝芯线其截面不小于162（4）、为了同时满足三个条件，故二支路选352的BLV型铝芯绝缘塑料线。最后，为了满足规范四点要求的规定，选择三根截面为352的BLV型铝芯绝缘塑料线作为相线加二根截面为352的BLV型铝芯绝缘塑料线作为工作零线和保护零线，从总配电箱引出作为主供电干线。3、三支路（B3）砼振动器3台：2.2kw/台砼搅拌机1台：5.5kw/台木工电刨1台：1.5kw/台木工电锯2台：1.5kw/台电渣压力焊1台：30KVA 电焊机1台：12.5kVA/台室内照明：2kw 室外照明：15kw取K1=0.6，K2=0.6，K3=0.8，K4=1，=0.75P1=5.53+2.26+1.54+1.54=41.7KWP2=12.52+30=55KVA P3=2KWP4=15KW据公式: （1）、按导线允许电流选择，三支路的工作电流为：据公式：I线=74620=151.2（A）查表选用截面为702的BLV型铝芯塑料绝缘线，导线的持续容许电流=205（A）I线=151.2（A）（2）、按允许电压降选择：取C=46.3，=5%，三支路长L=100M按公式：S=L（C）%=113.7100（46.35%）%=492查表选用702的BLV型绝缘铝芯线。（3）、按机械强度选择，查规范得知绝缘铝芯线其截面不小于162（4）、为了同时满足三个条件，故三支路选702的BLV型铝芯绝缘塑料线。最后，为了满足规范四点要求的规定，选择三根截面为702的BLV型铝芯绝缘塑料线作为相线加二根截面为352的BLV型铝芯绝缘塑料线作为工作零线和保护零线，从总配电箱引出作为主供电干线。三、施工临时用电布置、架设及质量安全技术要求本工程施工用电必须严格按国家建设工程施工现场供用电安全规范GB50104-93、施工现场临时用电安全技术规范JGJ46-88及本工程施工组织设计有关要求进行安装、检查、验收、监督、使用及维护等工作。经过上述施工用电计算，本工程施工用电布置详见施工图，施工用电要求如下：、配电箱与开关箱1本工程临时用电采用TNS 三相五线三级配电两极保护。三级配电指总配电箱、分配电箱、开关箱，动力配电与照明配电分别设置。两极保护指分配电箱和开关箱，均必须经漏电保护开关保护。2配电箱的材质和安置要求配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。固定式配电箱、开关箱的下底与地面的垂直距离大于1.3m，小于1.5m;移动式配电箱、开关箱的下底与地面的垂直距离宜大于0.6m，小于1.5m。分配电箱与开关箱的距离不得超过30m。开关箱与其控制的固定式用电设备的水平距离不宜超过3m。配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在易受外来固体撞击、强烈震动、液体侵溅及热源烘烤的场所。配电箱周围应有足够二人同时工作的空间和通道，严禁堆放任何妨碍操作及维修工作的物品；不得有灌木、杂草。配电箱、开关箱必须有防雨、防尘设施，必须有门锁。3配电箱开关箱装设的电器要求常规的箱内安装是左大右小，大容量的控制开关和熔断器装设在左面，小容量的开关电器安装在右面。配电箱内的电器，应安装在金属或非木质的绝缘安装板上。配电箱、开关箱及其内部开关电器的所有正常不带电的金属部件均应作可靠的保护接零。保护接零必须采用标准的黄/绿双色线及专用接线板连接，与工作零线应有明显的区别。配电箱、开关箱电源导线的进出为下进下出，不能设在上面、后面或侧面，更不应当从门缝隙中引进和引出导线。导线的进、出口处，应加强绝缘，并将导线卡固。配电箱、开关箱内优先选用铜线。为了保证可靠的电气连接，保护零线应采用绝缘铜线。所有配电箱，均应标明其名称、用途，并作出分路标记。进入开关箱的电源线，严禁用插销连接。总配电箱的电器配置与接线本工程用电采用TN S系统。因本工程现场较大，临时线路较多，因此总配电箱应设置漏电保护器（FQ）。总配电箱，应装设总隔离开关和分路隔离开关、总熔断器和分路熔断器（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。总配电箱，应装设电压表、总电流表、总电度表及其它仪表。5分配电箱的电器配置与接线。分配电箱的电器配置与接线，应与总配电箱的电器配置与接线，以及配电线路相适应。分配电箱，应装设总隔离开关、分路隔离开关、总熔断器和分路熔断路（或自动开关和分路自动开关）；总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值适应。6开关箱的电器配置与接线开关箱的电器配置与接线，应与分配电箱的电器配置与接线，以及配电线路相适应。作为施工现场临时用电工程的第一级，也是最主要的防漏电措施，因此开关箱必须设置漏电保护器。每台用电设备，应有各自专用的开关箱，必须实行“一机一闸、一漏一箱”制，严禁用同一开关电器直接控制两台或两台以上用电设备（含插座）。开关箱内的开关电器，必须能在任何情况下都能够使用电设备实行电源隔离。开关箱必须设置漏电保护器。、漏电保护器1漏电保护器的作用当人员触电时，在尚未达到受伤害的电流和时间内即跳闸断电。若设备线路发生漏电故障，在人尚未触及时即先跳闸断电，避免设备长期存在隐患，以便及时发现并排除故障（如未排除故障，则无法合闸送电）。能够防止因漏电而引起的火灾或损坏设备等事故。2漏电保护的接线方法漏电保护器，装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧。开关箱内的漏电保护器的额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。用于潮湿和有腐蚀介质场所的漏电保护器，采用防溅型产品，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s。在干燥环境下工作的36V及36V以下的用电设备，可免装漏电保护器。总配电箱和开关箱中两级漏电保护器的额定漏电动作电流和漏电动作时间，应作合理配合，使之具有分级分段保护功能。漏电保护器，必须按产品说明书安装和使用。对搁置已久又重新启用和连续使用一个月的漏电保护器，认真检查其特性，发现问题及时修理或更换。、现场照明1照明器使用的环境条件在正常的空气相对湿度时使用，可选用开启式照明。在潮湿或特别潮湿的场所，选用密闭型防水防尘照明器或配有防水灯头的开启式照明器。含有大量尘埃但无爆炸和火灾危险的场所，选用防尘照明器。对有爆炸和火灾危险的场所，必须按危险场所的等级选择相适应的照明器。在振动较大的场所，选择防震型照明器。对有酸碱等强腐蚀场所，采用防腐蚀型照明器。2特殊场合照明器的安全电源电压在潮湿易触电体及带电体场所的照明电源电压不得大于24V。在特别潮湿的场所、导电良好的地面或金属容器内工作的照明电源电压不得大于12V。4照明系统中灯具及插座的数量在照明系统中的每一单相回路中，灯具和插座的数量不宜超过25个，并应装设熔断电流为15A及15A以下的熔断器保护。5工作截面的选择单相及两相线路中，零线截面与相线截面相同。在逐相切断的三相照明电路中，零线截面与相线截面相同；若数条线路共用一条零线时，零线截面按最大负荷相的电流选择。6室外照明装置照明灯具的金属外壳，必须作保护接零。单相回路的照明开关箱（板）内，必须装设漏电保护器。室内灯具距地面不得低于3m,钠、铊、锢等卤化物灯具的安装高度，应在离地面5m以上；灯线应固定在接线柱上，不得靠近灯具表面；灯具内接线必须牢固。7室内照明室内灯具的设置应不低于2.4m。室内螺口灯头的接线，其相线应接在与中心触头相连的一端，零线接在与螺口相连接的一端；灯头的绝缘外壳不得有破损和漏电。在室内的水磨石、水泥砂浆墙地坪现场，食堂、浴室等潮湿场所的灯头及吊盒，应使用瓷质防水型，并应配置瓷质防水拉线开关。在用易燃材料作顶棚的临时工棚或防护棚内安装照明灯具时，灯具应有阻燃底座，或加阻燃垫，并使灯具与可燃顶棚保持一定距离，防止引起火灾。安装在存放易燃材料的场所和危险品仓库的照明器材，应选用符合防火要求的电器器材或采取其它防护措施。任何电器、灯具的相线，必须经过开关控制，不得将相线直接引入灯具或电器。工地上使用的单相220V生活电器，如食堂内的鼓风机、电风扇、电冰箱等，应使用专用漏电保护器。对民工临时宿舍内的照明装置及插座，应严格管理。严禁私拉乱接。、避雷针装置及其安装1避雷针装置由避雷针、导（防）雷引下线和接地装置组成。2施工现场避雷针的安装对象，如塔吊、井字架、施工电梯等机械设备。、触电与救护1人体触电伤害事故的易发在保护措施不完善的情况下，易发生人体触电伤害事故。施工人员违章操作时，易发生人体触电伤害事故。2紧急措施最首要的措施是使触电者迅速脱离电源。使触电者迅速脱离电源的方法有两种：一种方法是切断电源开关；另一种是用干燥的绝缘木棒、布带等将电源线从触电者身上拨离，或者将触电者拨离电源。严禁救护者用手直接推、拉和触摸触电者；严禁救护者使用金属物品或其它绝缘性能差的物体（如潮湿的木棒、布带等）接触触电者。触电者脱离电源后，必须立即采取急救措施，如人工呼吸法、心脏按摩法。、建立健全临时用电安全技术档案1必须建立施工现场临时用电安全技术档案，应由主管现场的电器技术人员负责其建立与管理工作。2施工现场不但要有临时用电施工组织设计，而且应做好以下资料记录：修改临时用电施工组织设计的资料；技术交底资料；临时用电工程检查验收表；电器设备的试验、检验凭单和记录；接地电阻测定记录表；定期检（复）查表；电工维修工作记录。、安全用电技术措施和电气防火措施编制依据根据部颁JGJ46- 施工现场临时用电安全技术规范和JGJ59-99安全检查标准要求。1、本施工现场采用TN-S接零保护系统供电，设专用保护零线。用电设备和配电箱金属外壳都与专用保护零线连接, 保护零线由配电室第一级漏电保护器电源侧的零线引出。2、专用保护零线采用国家规定黄/绿双色线，按要求选择导线截面。3、施工用电系统有两极以上的触电保护，动力与照明的保护器严格分开，触电保护产品有生产许可证和经过电工产品认证。4、电工定期对现场用电设备检查维修，并做好维修记录，同时由现场电工对有关用电人员进行必要的安全技术交底，确保用电安全。5、根据“双标化”要求，总配电箱接线采用埋地电缆，其深度不小于0.6M，下垫黄沙，上面用盖板保护，配电箱引入，引出线全部用塑料套管，无老化、破损电线，移动电箱和开关箱必须使用橡胶绝缘电缆。6、配电箱有防水雨蓬，门锁齐全，统一编号，开关箱为一机一闸一保护，而且严禁用其它金属丝顶替熔丝。7、同一电箱内动力与照明线路分设。8、配电层内不能堆放杂物，并有防雨、防潮、防火、防暴等措施，并挂有警告标志。9、特种作业人员与机操工必须经过专门培训，持证上岗，有明火动火审批制度，在作业时有妥善的防火措施。10、塔吊严禁在电线下方吊装材料，下方必须有专人指挥。11、所有配电箱开关箱在使用过程中必须按照下述操作顺序：送电操作顺序为：总配电箱-分配电箱-开关箱停电操作顺序为：开关箱-分配电箱-总配电箱12、配电箱开关箱必须是铁质的，内衬绝缘板或铁板。13、固定电箱的设置高度是下底距地面的垂直距离在1.3-1.5M。14、电线截面按国家有关规定，满足电流、机械强度要求，不能偏细。15、所有进、出线必须做到下进下出。16、施工现场每月进行定期检查。
