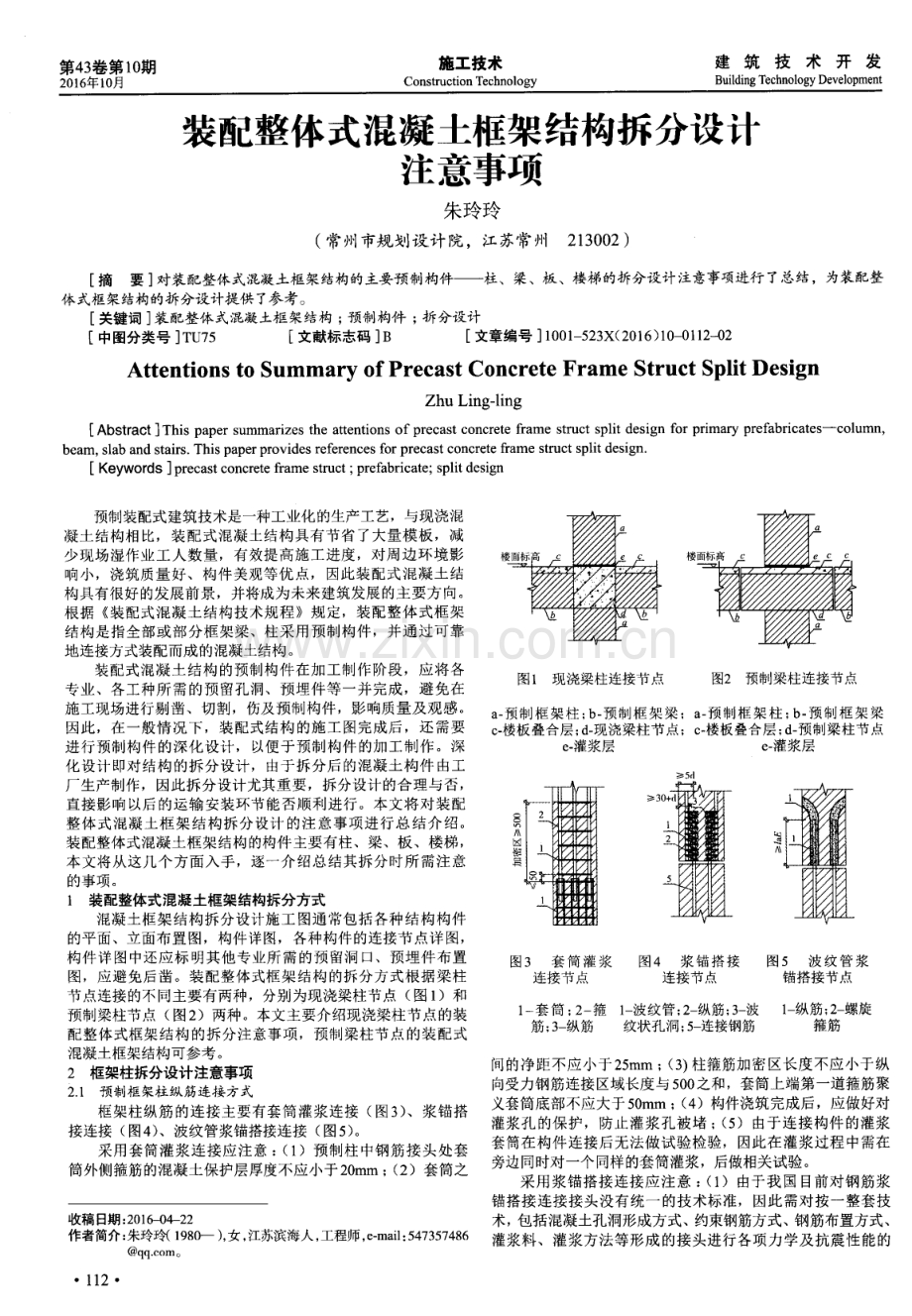

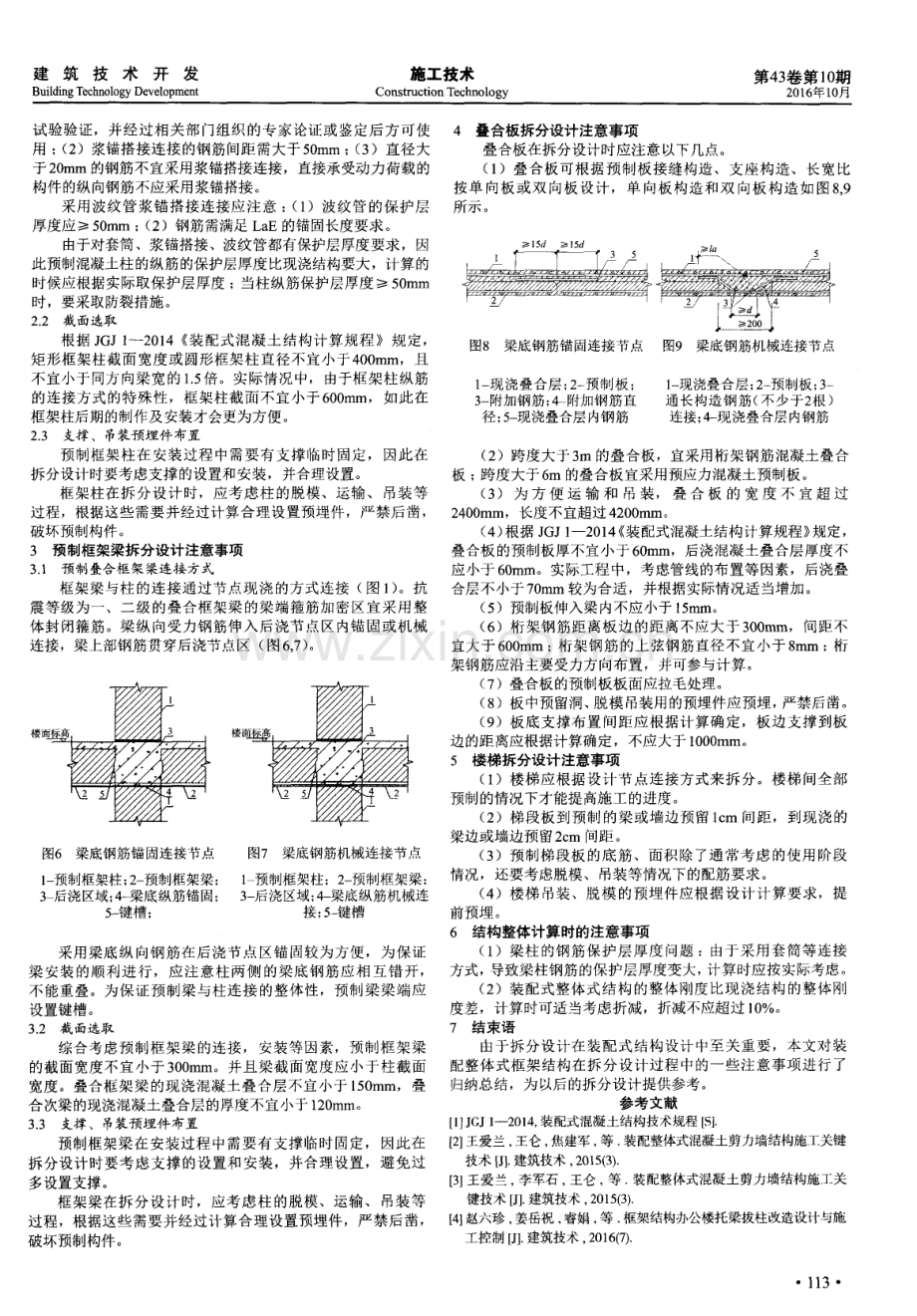

第4 3 卷第1 0 期 2 0 1 6 年1 0 月 施工技术 Co ns t r u c t i o n Te c h n o l og y 建筑技术开发 B u i l d i n g T e c h n o l o g y De v e l o p me n t 装配整体式混凝士框架结构拆分设计 注意事项 朱玲玲 ( 常州市规划设计院，江苏常州 2 1 3 0 0 2 ) 摘 要 对装配整体式混凝土框架结构的主要预制构件柱、梁、板、楼梯的拆分设计注意事项进行了总结，为装配整 体式框架结构的拆分设计提供了参考。 关键词 装配整体式混凝土框架结构 ； 预制构件 ； 拆分设计 中图分类号 T U 7 5 文献标志码 B 文章编号 1 0 0 1 5 2 3 X( 2 0 1 6 ) 1 0 0 1 1 2 - -0 2 At t e nt i o ns t o Sum m a r y o f Pr e c a s t Co n c r e t e Fr a m e S t r uc t S pl i t De s i g n Zhu Li n g l i n g A b s t r a c t T h i s p a p e r s u mma r i z e s t h e a t t e n t i o n s o f p r e c a s t c o n c r e t e f r a me s t r u c t s p l i t d e s i g n f o r p r i ma r y p r e f a b r i c a t e s -c o l u mn ， b e a m， s l a b a n d s t a i r s T h i s p a p e r p r o v i d e s r e f e r e n c e s for p r e c a s t c o n c r e t e f r a me s t r u c t s p l i t d e s i g n K e y w o r d s p r e c a s t c o n c r e t e fla me s t r u c t ； p r e f a b r i c a t e ； s p l i t d e s i g n 预制装配式建筑技术是一种工业化的生产工艺，与现 浇混 凝土结构相比，装配式混凝土结构具有节省了大量模板，减 少现场湿作业工人数量，有效提高施工进度，对周边环境影 响小，浇筑质量好、构件美观等优 点，因此装配式混凝土结 构具有很好的发展前景，并将成为未来建筑发展的主要方向。 根据 装配式混凝土结构技术规程规定，装配整体式框架 结构是指全部或部分框架梁、柱采用预制构件，并通过可靠 地连接方式装配而成的混凝土结构。 装配式混凝土结构的预制构件在加工制作阶段 ，应将各 专业、各工种所需的预留孔洞、预埋件等一并完成，避免在 施工现场进行剔凿、切割，伤及预制构件，影响质量及观感。 因此 ，在 一般情 况 下 ，装 配式结构 的施 工 图完 成后 ，还需 要 进行预制构件的深化设计，以便于预制构件的加工制作。深 化设计即对结构的拆分设计，由于拆分后的混凝土构件由工 厂生产制作，因此拆分设计尤其重要，拆分设计的合理与否， 直接影响以后的运输安装环节能否顺利进行。本文将对装配 整体式混凝土框架结构拆分设计的注意事项进行总结介绍。 装配整体式混凝土框架结构的构件主要有柱、梁、板、楼梯， 本文将从这几个方面入手，逐一介绍总结其拆分时所需注意 的事项。 1 装配整体式混凝土框架结构拆分方式 混凝土框架结构拆分设计施工图通常包括各种结构构件 的平面、立面布置图，构件详图，各种构件的连接节 点详图， 构件 详 图中还应 标 明其 他专业所 需 的预留洞 口、预埋 件布 置 图，应避免后凿。装配整体式框架结构的拆分方式根据梁柱 节点连接的不同主要有两种，分别为现浇梁柱节点 ( 图 1 )和 预制梁柱节点 ( 图2 )两种。本文主要介绍现浇梁柱节点的装 配 整体式框 架结 构的 拆分注 意事 项 ，预制梁柱 节点 的装配 式 混凝 土框架结构可参考 。 2 框架柱拆分设计注意事项 2 1 预 制框 架柱 纵 筋连 接 方式 框架柱纵筋 的连接主要有套筒灌浆连接 ( 图3 ) 、浆锚搭 接连接 ( 图4 ) 、波纹管浆锚搭接连 接 ( 图5 ) 。 采用套筒灌浆连接应注意 ：( 1 )预制柱中钢筋接 头处套 筒外侧箍筋的混凝土保护层厚度不应小于2 0 mm ； ( 2 )套筒之 收稿 日期 ： 2 0 1 6 - 0 4 - 2 2 作者简介： 朱玲玲( 1 9 8 O 一 ) ， 女 ， 江苏滨海人， 工程师， e m a i l ： 5 4 7 3 5 7 4 8 6 q qe o m 。 l l 2 声 产 ， ， _ 楼 图1 现浇梁柱连接节点 图2 预制梁柱连接节点 a 一 预制 框架柱 ； b 预制框 架梁 ： c 楼板 叠合层； d 一 现浇梁柱节点； e 灌浆层 a 一 预 制框架 柱 ； b 预制框 架梁 c 楼板叠合层； d 一 预制梁柱节点 e 一 灌浆层 嘲扪 图3 套筒 灌浆 图4 浆锚 搭接 图5 波 纹 管浆 连接节点 连接节点 锚搭接节点 1 一 套筒 ； 2 一 箍1 一 波纹管： 2 一 纵筋； 3 一 波 1 一 纵筋； 2 一 螺旋 筋； 3 一 纵筋 纹状孔洞； 5 - 连接钢筋 箍筋 间的净距不应小于2 5 mm； ( 3 1 柱箍筋加密区长度不应小于纵 向受力钢筋连接区域长度与5 0 0 之和，套筒上端第一道箍筋聚 义套筒底部不应大于5 0 ram；( 4 )构件浇筑完成后，应做好对 灌浆孔 的保护，防止灌浆孔被堵 ； ( 5 )由于连接构件的灌浆 套筒在构件连接后无法做试验检验，因此在灌浆过程 中需在 旁边同时对一个同样的套筒灌浆，后做相关试验。 采用浆锚搭接连接应注意 ： ( 1 )由于我国 目前对钢筋浆 锚搭接连接接头没有统一的技术标准，因此需对按一整套技 术， 包括混凝土孔洞形成方式、约束钢筋方式、钢筋布置方式、 灌浆料、灌浆方法等形成 的接头进行各项力学及抗震性能的 建筑技术开发 B u i l d i n g T e c h n o l o g y De v e l o p me n t 施工技术 Co n s t r u c ti o n T e c h n o l o g y 第4 3 卷第 1 0 期 2 0 1 6 年1 O 月 试验验证，并经过相关部门组织的专家论证或鉴定后方可使 用 ： ( 2 )浆锚搭接连接的钢筋间距需大于5 0 mm： ( 3 )直径大 于2 0 mm的钢筋不宜采用浆锚搭接连接，直接承受动力荷载的 构件的纵向钢筋不应采用浆锚搭接 。 采用波纹管浆锚搭接连接应注意 ： ( 1 )波纹管的保护层 厚度应5 0 mm ； ( 2 )钢筋需满足 L a E的锚固长度要求。 由于对套筒、浆锚搭接、波纹管都有保护层厚度要求，因 此预制混凝土柱的纵筋的保护层厚度比现浇结构要大，计算的 时候应根据实际取保护层厚度 ；当柱纵筋保护层厚度5 0 mm 时，要采取防裂措施 。 2 2 截 面选取 根 据 J G J 1 2 0 1 4 装 配 式混凝 土 结构计算 规程 规定 ， 矩形框架柱截面宽度或圆形框架柱直径不宜小于4 0 0 mm，且 不宜小于同方向梁宽的 1 5 倍。实际情况中，由于框架柱纵筋 的连接方式 的特 殊 性，框架 柱截面 不宜 小于 6 0 0 m m，如此在 框架柱后期的制作及安装才会更为方便。 2 3支撑 、吊装预埋件布置 预制框架柱在安装过程中需要有支撑临时固定，因此在 拆分设计时要考虑支撑的设置和安装，并合理设置。 框架柱在拆分设计时，应考虑柱的脱模、运输、吊装等 过程 ，根据这些 需要并经 过计算合理设置 预埋 件，严 禁后 凿 ， 破坏预制构件。 3 预制框架梁 拆分设计注意事项 3 1 预 制 叠合框 架 梁连接 方 式 框 架梁与柱 的连 接通过 节点现 浇 的方式连接 ( 图 1 ) 。抗 震等级为一、二级的叠合框架梁的梁端箍筋加密区宜采用整 体封闭箍筋。梁纵向受力钢筋伸入后浇节点区内锚固或机械 连接，梁上部钢筋贯穿后浇节点区 ( 图6 ， 7 ) 。 楼 。 楼 图6 梁底钢筋锚固连接节点 图7 梁底钢筋机械连接节点 l 一 预制框架柱 ； 2 一 预制框架梁； 3 一 后浇区域； 4 一 梁底纵筋锚固： 5 一 键槽； 1预制框架柱；2 一 预制框架梁； 3 一 后浇区域； 4 一 梁底纵筋机械连 接； 5 一 键槽 采用梁底 纵 向钢筋 在后浇 节点 区锚 固较为方便 ，为 保证 梁安装的顺利进行，应注意柱两侧 的梁底钢筋应相互错开， 不能重叠。为保证预制梁与柱连接的整体性，预制梁梁端应 设置键槽 。 3 2 截 面选取 综合考虑预制框架梁的连接，安装等因素，预制框架梁 的截面宽度不宜小于3 0 0 mm。并且梁截面宽度应小于柱截面 宽度。叠合框架粱的现浇混凝土叠合层不宜小于1 5 0 mm，叠 合次梁的现浇混凝土 叠合层 的厚度不 宜小于 1 2 0 m m。 3 3 支撑、吊装预埋件布置 预制框架梁在安装过程中需要有支撑临时固定，因此在 拆分设计时要考虑支撑的设置和安装，并合理设置，避免过 多设置支撑。 框架梁在拆分设计时，应考虑柱的脱模、运输、 吊装等 过程，根据这些需要并经过计算合理设置预埋件，严禁后凿， 破坏预制构件。 4 叠合板拆分设计注意事项 叠合板在拆分设计时应注意以下几点。 ( 1 )叠合板可根据预制板接缝构造、支座构造、长宽比 按单向板或双 向板设计，单向板构造和双 向板构造如 图8 , 9 所示 。 图8 梁底钢筋锚固连接节点 图9 梁底钢筋机械连接节点 l 一 现浇叠合层 ； 2 预制板； 3 一 附加钢筋； 4 一 附加钢筋直 径； 5 一 现浇叠合层内钢筋 1 一 现浇叠合层； 2 一 预制板 ； 3 一 通长构造钢 筋( 不 少于2 根) 连接； 现浇叠合层 内钢筋 ( 2 )跨度 大于 3 m 的叠合板 ，宜采用桁架 钢筋混凝土叠合 板 ； 跨度大于6 m 的叠合板宜采用预应力混凝土预制板。 ( 3 )为 方 便 运 输 和 吊装，叠合 板 的 宽度 不宜 超 过 2 4 0 0 mm，长度不宜超过 4 2 0 0 mm。 ( 4 ) 根据 J GJ l 一2 0 1 4 装配式混凝土结构计算规程 规定， 叠合板的预制板厚不宜小于6 0 mm，后浇混凝土叠合层厚度不 应小于6 0 mm。实际工程中，考虑管线的布置等因素，后浇叠 合层不小于 7 0 m m 较为合适 ，并根据实际情况适 当增加 。 ( 5 )预制板伸 入梁内不应小于 1 5 m m。 ( 6 )桁架钢筋距离板边的距离不应大于3 0 0 mm，间距不 宜大于 6 0 0 mm ； 桁架 钢筋 的上弦钢筋 直径 不 宜小于 8 mm ； 桁 架钢 筋应 沿主要受力方 向布置 ，并可参与计算 。 ( 7 )叠合板 的预制板板 面应拉毛处理 。 ( 8 )板中预留洞、 脱模吊装用的预埋件应预埋， 严禁后凿。 ( 9 )板底支撑布置间距应根据计算确定，板边支撑到板 边 的距 离应根据计算确定 ，不应大于 1 0 0 0 mm。 5 楼梯拆分设计注意事项 ( 1 )楼梯应根据设计节点连接方式来拆分。楼梯间全部 预制的情况下才能提高施工的进度。 ( 2 )梯段板到预制的梁或墙边预留1 c m问距，到现浇的 梁边或墙边预 留2 c m间距 。 ( 3 )预制梯 段板 的底 筋、面积 除 了通 常考虑 的使 用阶段 情况，还要考虑脱模、吊装等情况下的配筋要求。 ( 4 )楼梯 吊装、脱模 的预埋件 应根据 设计 计算 要求 ，提 前预埋 。 6 结构整体计算时的注意事项 ( 1 )梁柱 的钢筋保 护层 厚度 问题 ：由于采用 套简 等连接 方式 ， 导致梁柱钢筋 的保 护层厚度变大， 计算时应按实际考虑。 ( 2 )装配 式整体式 结构 的整体 刚度 比现 浇 结构 的整体刚 度差，计算时可适当考虑折减，折减不应超过 1 0 。 7 结束 语 由于拆分 设计在 装配 式结 构设计 中至 关 重要 ，本 文对装 配整体式框架结构在拆分设计过程中的一些注意事项进行了 归纳总结，为以后的拆分设计提供参考。 参考文献 1 J G J 1 2 O 1 4 ， 装配式混凝土结构技术规程 2 】 王爱兰 ， 王仑 ， 焦建军 ， 等 装配整体式混凝土剪力墙结构施T关键 技术 f J 1 建筑技术 ， 2 o 5 ( 3 ) 3 1 王爱兰 ， 李军石 ， 王仑 ， 等 装配整体式混凝土剪力墙结构施工关 键技术 l J 1 建筑技术 ， 2 0 1 5 ( 3 ) f 4 1 赵六珍 ， 姜岳祝 ， 睿娟 ， 等 框架结构办公楼托梁拔柱改造设计与 施 工控制 l J l _ 建筑技术 ， 2 0 1 6 ( 7 ) 1 1 3
