大型混凝土管道施工技术.pdf

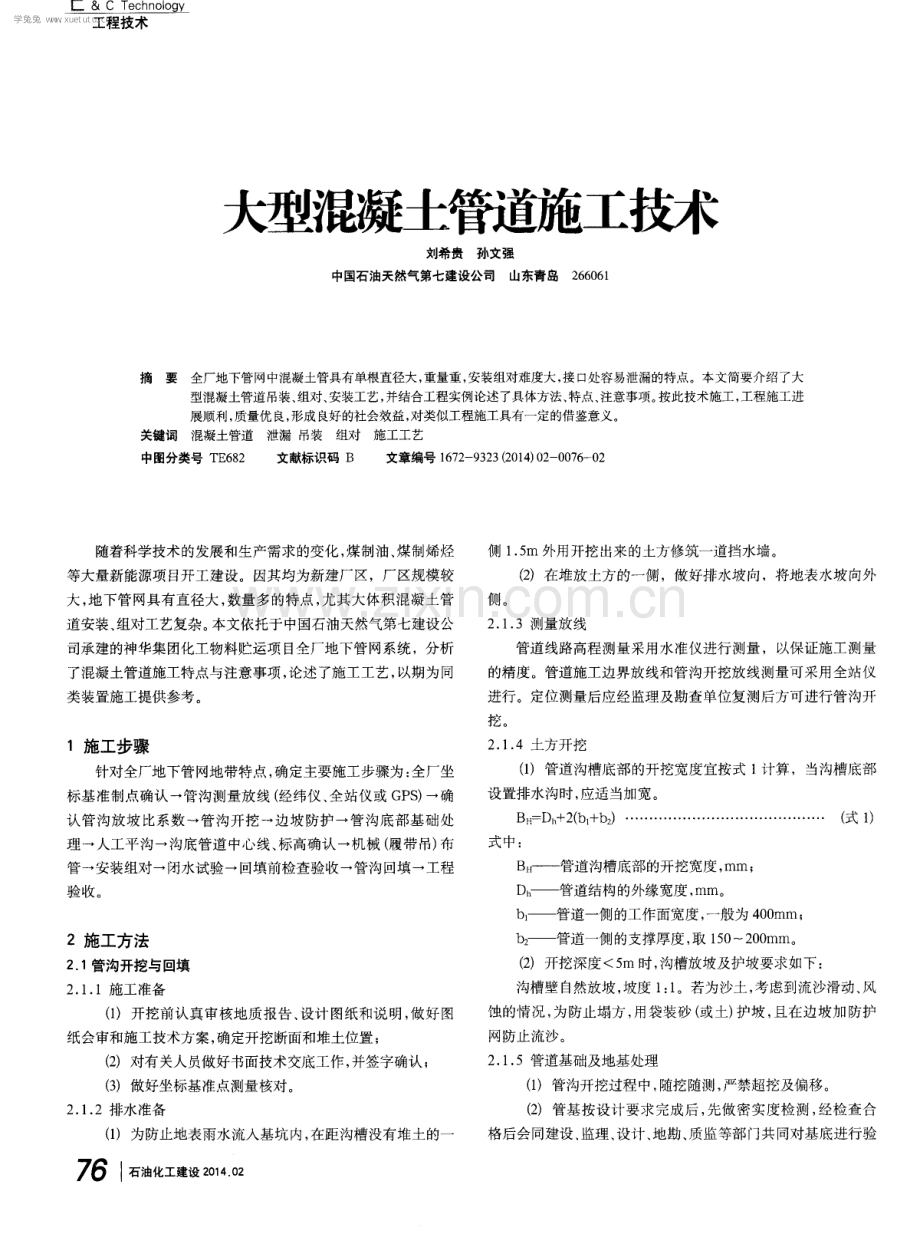

& c T ec h n olog y 工程技术 - E 刘希贵孙文强 中国石油天然气第七建设公司 山东青岛2 6 6 0 6 1 摘要全厂地 下管 网中混凝土管具有单根直径大 ， 重量重 ， 安装组对难度大， 接 口处容易泄漏的特点。本文简要介绍了大 型混凝土管道吊装、 组对 、 安装工艺 ， 并结合工程实例论述了具体方法 、 特点 、 注意事项。 按此 技术施工 ， 工程施工进 展顺利 ， 质量优 良， 形成 良好 的社会效益， 对类似工程施工具有一定 的借鉴意义。 关键词混凝 土管道泄漏 吊装组对施工工艺 中图分类号 T E 6 8 2 文献标识码 B 文章编号 1 6 7 2 随着科学技术的发展和生产需求的变化， 煤制油、 煤制烯烃 等大量新能源项目开工建设。因其均为新建厂区，厂区规模较 大， 地下管网具有直径大， 数量多的特点， 尤其大体积混凝土管 道安装、 组对工艺复杂。 本文依托于中国石油天然气第七建设公 司承建的神华集团化工物料贮运项目全厂地下管网系统，分析 了混凝土管道施工特点与注意事项， 论述了施工工艺， 以期为同 类装置施工提供参考。 1施工步骤 针对全厂地下管网地带特点， 确定主要施工步骤为 ： 全厂坐 标基准制点确认一管沟测量放线 ( 经纬仪、 全站仪或 GP S ) 一确 认管沟放坡 比系数一管沟开挖一边坡防护一管沟底部基础处 理一人工平沟一沟底管道中心线、 标高确认一机械 ( 履带吊) 布 管一安装组对一闭水试验一回填前检查验收一管沟回填一工程 验收 。 2施工方法 2 1管沟开挖与回填 2 1 1施 工准备 ( 1 )开挖前认真审核地质报告、 设计图纸和说明， 做好图 纸会审和施工技术方案， 确定开挖断面和堆土位置； ( 2 )对有关人员做好书面技术交底工作， 并签字确认； ( 3 )做好坐标基准点测量核对。 2 1 2排水准备 ( 1 )为防止地表雨水流入基坑内， 在距沟槽没有堆土的一 7 r6 I 石 油 化 工 建 设 2 o 1 4 0 2 侧 1 5 m外用开挖出来的土方修筑一道挡水墙。 ( 2 )在堆放土方的一侧，做好排水坡向，将地表水坡向外 侧。 2 1 3测量放线 管道线路高程测量采用水准仪进行测量，以保证施工测量 的精度。管道施工边界放线和管沟开挖放线测量可采用全站仪 进行。定位测量后应经监理及勘查单位复测后方可进行管沟开 挖。 2 1 4土方开挖 ( 1 )管道沟槽底部的开挖宽度宜按式 1 计算，当沟槽底部 设置排水 沟时， 应适当加宽。 B H = Dh +2 ( b 1 + b 2 ) ( 式 1 ) 式中 ： B 管道沟槽底部的开挖宽度 ， i n m； D h _ _ 一 管道结构的外缘宽度， 1 7 1 11 1 。 b 管道一侧的工作面宽度， 一般为 4 0 0 ram； b 厂管道一侧的支撑厚度， 取 1 5 0 2 0 0 ram。 ( 2 )开挖深度5 m时， 沟槽放坡及护坡要求如下： 沟槽壁 自然放坡， 坡度 1 ： l 。若为沙土， 考虑到流沙滑动、 风 蚀的情况， 为防止塌方 ， 用袋装砂 ( 或土) 护坡， 且在边坡加防护 网防止流沙。 2 1 5管道基础及地基处理 ( 1 )管沟开挖过程中， 随挖随测， 严禁超挖及偏移。 ( 2 )管基按设计要求完成后， 先做密实度检测， 经检查合 格后会同建设、 监理、 设计、 地勘、 质监等部门共同对基底进行验 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m
