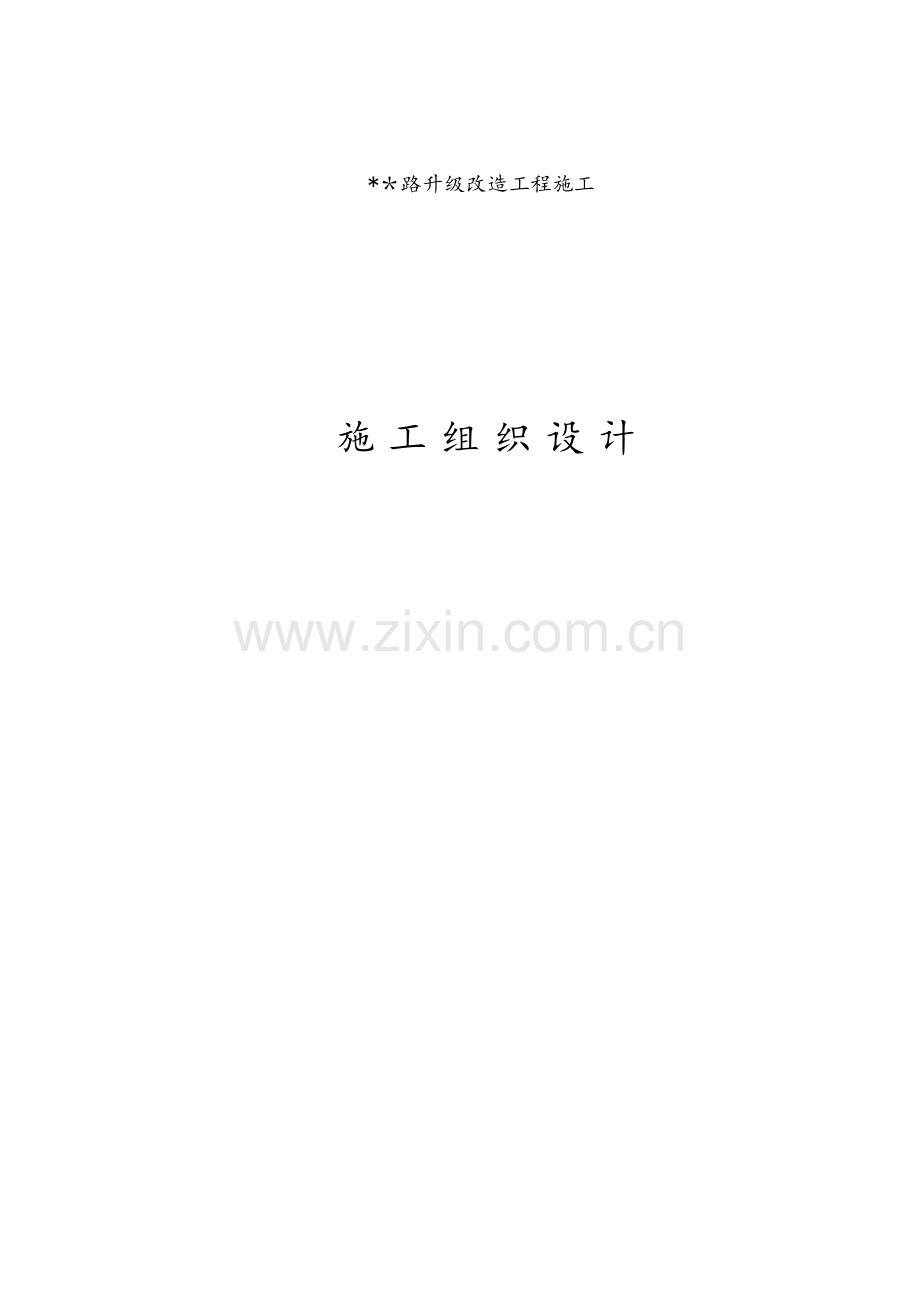

*＊路升级改造工程施工

施工组织设计

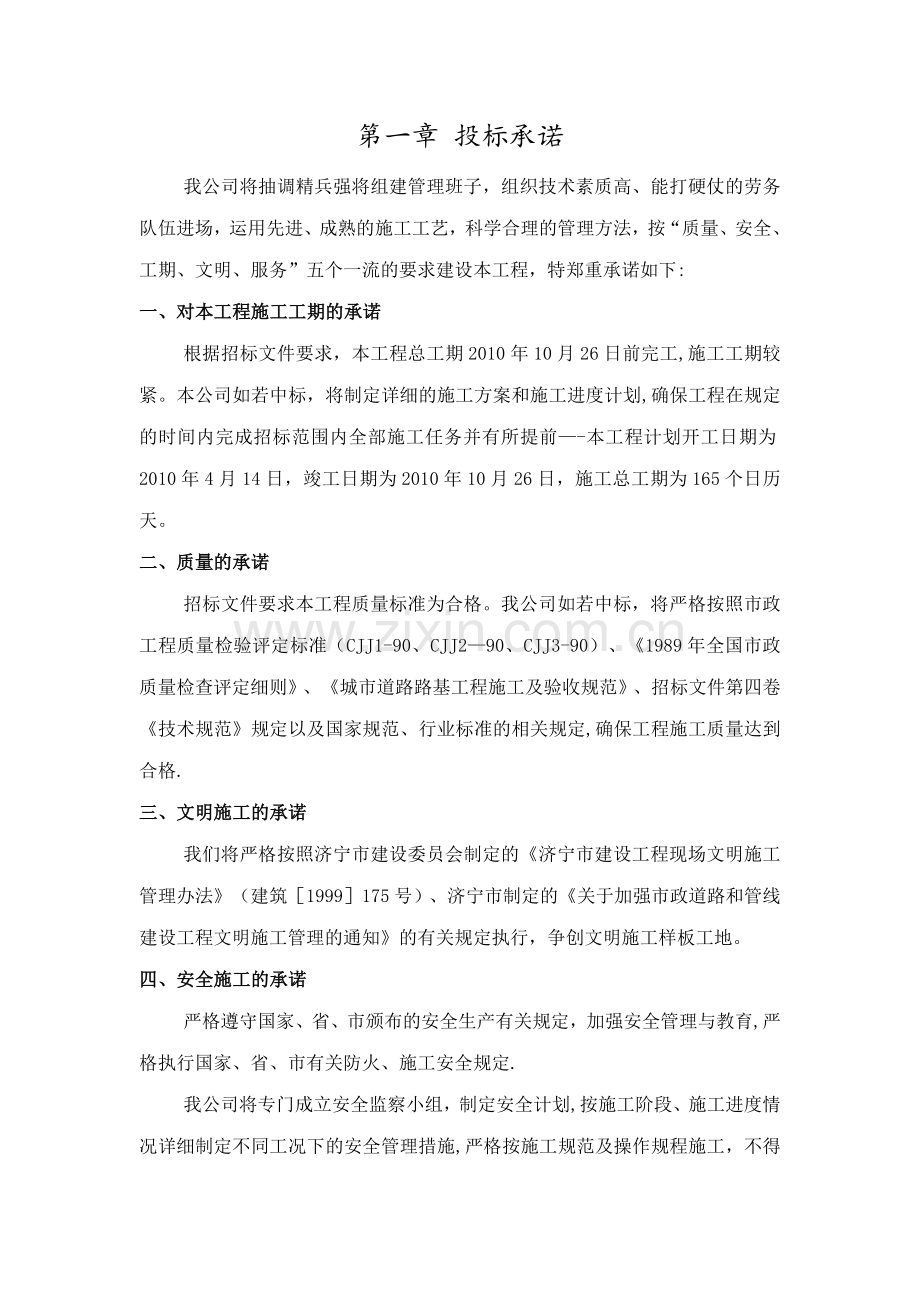

第一章 投标承诺
我公司将抽调精兵强将组建管理班子，组织技术素质高、能打硬仗的劳务队伍进场，运用先进、成熟的施工工艺，科学合理的管理方法，按“质量、安全、工期、文明、服务”五个一流的要求建设本工程，特郑重承诺如下:
一、对本工程施工工期的承诺
根据招标文件要求，本工程总工期2010年10月26日前完工,施工工期较紧。本公司如若中标，将制定详细的施工方案和施工进度计划,确保工程在规定的时间内完成招标范围内全部施工任务并有所提前—-本工程计划开工日期为2010年4月14日，竣工日期为2010年10月26日，施工总工期为165个日历天。
二、质量的承诺
招标文件要求本工程质量标准为合格。我公司如若中标，将严格按照市政工程质量检验评定标准（CJJ1-90、CJJ2—90、CJJ3-90）、《1989年全国市政质量检查评定细则》、《城市道路路基工程施工及验收规范》、招标文件第四卷《技术规范》规定以及国家规范、行业标准的相关规定,确保工程施工质量达到合格.
三、文明施工的承诺
我们将严格按照济宁市建设委员会制定的《济宁市建设工程现场文明施工管理办法》（建筑［1999］175号）、济宁市制定的《关于加强市政道路和管线建设工程文明施工管理的通知》的有关规定执行，争创文明施工样板工地。
四、安全施工的承诺
严格遵守国家、省、市颁布的安全生产有关规定，加强安全管理与教育,严格执行国家、省、市有关防火、施工安全规定.
我公司将专门成立安全监察小组，制定安全计划,按施工阶段、施工进度情况详细制定不同工况下的安全管理措施,严格按施工规范及操作规程施工，不得有任何人为的安全事故，并采取严密的监控措施.本工程的安全目标为：杜绝重大安全事故，将轻伤频率控制在0.1％以下。
五、人员、机械设备落实承诺
我司保证选派素质高、作风正派、纪律严明、精干高效的施工项目管理层及多年市政施工经验的施工班组来参与本工程施工.并配备足够的施工管理人员及施工预备队,以确保本工程工期的实现.
六。 工程保修承诺及具体措施
1）保修期限：按照有关规定及招标文件要求进行保修，道路工程保修期为一年,排水工程保修期为二年。
2）建立工程回访制度（进行不定期或定期回访)和维修卡，掌握工程质量状况，及时解决发现工程的质量问题。
3）保修期限内，若确实因施工造成的质量问题均应及时免费维修；若是业主原因造成的问题,也应积极给予解决。并填制维修任务书,分析存在的问题，制定措施.
七. 对招标文件及合同条款的确认
经详细阅读本工程的招标文件及合同条款后，我司完全同意并响应招标文件和合同条款的要求、同时我司完全同意按照招标文件规定的造价计算方式.

第二章 总 体 概 述
第一节 施工组织设计的编制依据
《公路工程设计标准》JTG B01—2003
《城市道路设计规范》CJJ37—90
《公路沥青路面设计规范》JTJ014—97
《公路路基设计规范》JTJ013-95
公路与城市道路设计手册
＊＊路千分之一地形图
＊＊路道路规划
《室外排水技术规范》GB 50014—2006
《城市工程管线综合规划规范》DB 50289—98
《简明市政工程施工手册》
《混凝土结构工程施工质量验收规范》GB50204—2002
《给水排水结构物施工及摇手规范》GBJ141—90
《混凝土外加剂应用技术规范》GB50119-2003
《混凝土碱含量标准》CECS53
《普通混凝土配合比技术规程》GB50119—2003
**路规划红线及道路分幅
*＊路平面图及测量资料
设计任务书
山东衡天招标咨询有限公司提供的＊＊路升级改造工程施工的招标文件
第二节 工 程 概 况
*＊路为济宁市城区的一条南北向主干道，南起车站西路，北至太白路,全长1830.56米,红线宽35米,道路用地为旧路改扩建,主要相交道路为自北向南为解放路、健康路。
济宁市雨污水分流方案，**路的排水体制采用雨污水分流制.雨水就近集中排入老*＊，污水分两部分分别排入二号泵站截污干管和车站西路截污干管。
雨水管道官位：布设在道路东侧车行道下，管中距车行道边线2m处。该路设计雨水管径为Ф600mm、Ф800mm.新建雨水管道全长1692.25米，雨水检查井共48座。其中YA9、YA16、 YA35、 YA42为Ф1500mm圆形砖砌雨水检查井，其余为Ф1250mm圆形砖砌雨水检查井.雨水管道管材采用钢筋砼管，接口采用钢筋网水泥砂浆抹带接口,基础为120°砼基础.雨水口多数采用砖砌偏沟式单箅雨水口，其中在道路交叉口雨水口采用双箅雨水口，连接管采用Ф300钢筋砼管，连接坡度采用1％,管道基础采用C15砼.
污水管道官位：布设在道路西侧车行道下，管中距车行道边线2m处。该路设计雨水管径为Ф500mm、Ф600mm、Ф1350mm.新建雨水管道全长1775。53米，污水检查井共35座。其中W13、 W37为现状井,分别为二号泵站和车站西路截污干管。W23—W24、W25—W28、W30—W36为Ф1000mm圆形砖砌污水检查井,W1—W3、W5—W6、W8—W10、W11为直线型检查井，W4、W7、W11为矩形三通检查井，其余为Ф1250mm圆形砖砌污水检查井。 污水管道管材采用钢筋砼管，接口采用钢筋网水泥砂浆抹带接口，基础为120°砼基础.
（1） 道路标准断面
断面布置为：4。5米人行道+4.5米非机动车道+1.5米分隔带+14米机动车道+1。5米分隔带+4.5米非机动车道+4。5米人行道.人行道和非机动车道共板。
（2） 路面结构
机动车道路面结构为：4cm细粒式沥青砼(AC-13Ⅰ型)+6cm细粒式沥青砼（AC—20Ⅰ型)+32cm水泥稳定碎石(分两层施工）+18cm12％石灰土，总厚度60cm。
非机动车道路面结构为：3cm细粒式沥青砼（AC—13Ⅰ型）+5cm细粒式沥青砼(AC—20Ⅰ型)+20cm水泥稳定碎石（分两层施工）+18cm12%石灰土,总厚度46cm。
人行道结构为:6cm彩色人行道步砖+3cmM10水泥砂浆+10cmC20砼，总厚度为19cm。
（3） 公交站点布设
公交停靠站台结构为:6cm彩色人行道步砖+3cmM10水泥砂浆+20cmC20砼,总厚度为29cm。
第 三 节 施 工 条 件
1、场地已具备开工条件；
2、场内施工用水、用电及施工场内水电管线由我方自行解决；
3、通往施工范围的道路可通行各种车辆,供施工设备及材料进场。
第四节 施工总承包管理策划及部署
我公司以总承包责任单位身份向业主作以下各项承诺，并将每项承诺作为合同条件予以全面履行。
1、招标文件的承诺
承诺招标文件中的所有要约条件,并将其作为总承包全面履行责任和义务的合同条件.以合同的方式确立总承包的责任、义务，把所有专业分包的管理责任和义务纳入自身，真正起到总承包的作用。
2、施工顺序总体安排
根据工程特点和工程任务情况，遵循先地下,后地上的施工顺序。
根据工程任务特点,本着快速、优质完成工程的原则,把工程的施工内容分为施工准备阶段、基础开挖和管道铺设施工阶段、路面结构层及人行道施工3个的施工阶段。
3、本工程进度目标
工程计划工期2010年10月26日前完工。
4、本工程质量目标
符合《工程施工质量验收规范》标准，质量目标：合格。
5、本工程安全生产、文明施工标准化目标
在整个施工过程中,始终以“安全第一” 的宗旨进行施工管理，杜绝死亡和重伤事故,将月工伤事故频率控制在1。0‰以下。
推行标准化管理,主要临时施工道路及材料堆放区实行硬底化处理，保持现场文明施工，合理灵活地安排施工场地，材料、设备堆放整齐,保持场地文明卫生，施工现场始终要保持洁净并应考虑尽可能减少对周围的影响。并确保安全生产、文明施工工地。
6、项目管理架构
我公司将抽调富有施工经验，善于打硬仗的多名施工管理人员,以及各相关部门技术骨干组成项目部管理架构，履行总承包职责.

项目经理

项目技术负责人

施工员 质检员 机管员 材料员 预算员 安全员

第二章 施工总进度计划及保证措施

第一节 施工总体进度计划
一、施工总体进度计划
工程计划工期2010年10月26日前完工，工程进度计划详见附页1。
第二节 保证工期的技术、组织措施
一、保证工期的技术措施
建立施工进度监测调整系统,当施工过程出现偏差,及时分析调整.
施工进度监测系统
二、保证工期的组织措施
1、健全组织,强化领导
（1）组建一批业务素质好，懂技术、会管理的人员组成项目总经理部，完善现场施工管理架构,科学组织施工管理，认真落实项目经理负责制。
（2）按照制定的工期，层层签定责任制，实行奖罚兑现。
（3）项目经理部的管理人员按岗位责任制的内容履行职责，优质、高
效完成本职工作，以确保各个环节的有效运行，奖优罚劣,形成一个良好的工作机制。
2、材料资源计划
为适应工期，考虑备足各层所需的钢、木周转材料,需定型的模具提前加工齐全，尽早制定原材、半成品及机械进场的计划，落实货源及设备来源,及时按现场计划进货和机械进场.
3、配备精良的施工机械，并强化管理
根据本工程工期和工程量的需要，投入足够的大中型施工机械，计划投入摊铺机2台,具体投入数量见“主要设备配置”。成立现场机械管理组,特别是加强使用中的维修保养，使机械处于良好状态，保证机械正常运转,为施工进度提供保证。
4、强化计划管理
（1)实行总控与分项工程的网络计划，充分发挥计算机的作用，采用项目管理软件进行动态跟踪和优化管理，使工期计划更科学、合理。施工过程中，每周将现场的实际进度完成情况输入，并与计算机的总进度计划进行对比，找出超前或滞后的工程项目，分析原因，及时对各种生产要素进行调整平衡，保证各项工作按计划完成.
（2）每天计划作业时间至晚上10点，如有需要可安排24小时连续施工，浇筑混凝土安排24小时连续施工。
（3)项目部要安排详细具体的周日作业计划。每周六前向各工种下达下周计划,检查当周计划的执行情况，超额完成计划的予以奖励,不能按
计划完成的，给予批评和经济处罚.实行每天班组碰头会制，每天检查进度落实情况,每周生产例会跟进上周工程进度.随时调整计划，及时确定对策，使进度计划确实能指导生产并真正付诸实施。
(4）每周例会协调各专业分包单位的交叉作业情况，加强土建与专业队的配合协作。
5、施工配合
（1）及时编制专项施工方案，以方案指导生产.
(2）夜间施工备足照明灯光、备足发电机，不能因停电影响施工进度。
（3）做好雨天施工措施（除恶劣天气外)，现场备足防雨用具。在浇砼点、钢筋焊接点搭设临时活动遮雨棚，混凝土浇筑完加盖防雨布，小雨穿雨衣施工,在确保安全前提下实行赶工。
(4)严格按照公司质量管理制度要求， 执行施工程序, 保证各分项工程质量一次成活， 避免返工、耗时费工。
(5）搞好与建设单位、设计单位、监理单位的配合，尽早把变更修改的内容决定下来， 认真细致组织图纸会审， 及时解决图纸中所存在的各种技术问题。
(6）各工种选派素质高、精干的班组参与施工，作业点有管理人员跟进，强化质量意识，确保各项工程符合工程标准验收，提前收集各类技术资料，保证一次成优，缩短工序间交验停歇时间，不因质量问题返工影响施工进度。
（7）样板间要早做，以便能够早日把作法及标准定下，以便能够提早进入大面积施工。
6、做好隐蔽工程验收
及时联系建设单位组织有关部门和单位,配合隐蔽工程检查和验收,避免因检查和验收延误而影响工程进度。
第三节 工期责任承诺
因我方原因造成的工期延误，工期一概不得顺延.我方按合同约定承担违约责任,交付违约金。误期时间从规定竣工日期起直到全部工程或相应部分工程的移交竣工报告的批准日期之间的天数.

第三章 劳动力和材料投入计划及其保证措施

一、劳动力投入计划
根据本工程的进度要求和工程特点，拟组织一支混合型施工队伍以劳务承包方式施工。项目部按各施工阶段配备各工种劳动力（见劳动力需用量计划表）。

劳 动 力 需 求 量 计 划 表
序号
工 种
高峰期人数
施工阶段
1
土方工
20
沟槽、路基
2
管道工
10
排水工程
3
钢筋工
20
开工至竣工
4
模板工
10
开工至竣工
5
砌砖工
15
开工至竣工
6
机械工
15
开工至竣工
7
拆除工
8
开工至竣工
8
杂 工
6
开工至竣工
9
电 工
4
开工至竣工
10
焊 工
6
开工至竣工
11
机修工
5
开工至竣工
专业工种施工阶段，根据各工种的特点和施工进度计划的要求,另行确定各施工阶段的劳动力需用量计划。
二、劳动力和材料投入的保证措施
1、熟悉施工图纸和有关的设计资料，了解工程施工特点，开工前做好施工劳动力和材料投入计划编制工作。
2、根据混凝土的设计强度，提前把混凝土强度等级及施工部位送砼搅拌站进行试配和选定。
3、建立现场管理机构,落实岗位责任制，进场前，应做好进场工人岗前培训教育工作及特殊操作人员的培训工作，进场后要进行三级教育,办理好暂住证、上岗证、出入证。
4、根据施工进度，合理组织好钢筋、水泥、砂、侧缘石、模板等材料的进场并清点、核对、编号和标识。在保证质量的前提下，尽量做到节约材料、降低工程成本。
5、进场的建筑材料要有出厂合格证，并经试验合格后方准投入工程使用。及时提供建筑材料的试验申请计划，办理材料送检见证人委托手续。
6、项目部在选择班组时,坚决按照公司有关要求，挑选业务精、素质高的班组进入现场施工,确保工程质量.在确定班组前，由该班组在现场做出样板,经项目部门审查，认为达到质量要求的,该班组才准允正式上岗作业.
7、实行班组控制目标制度.开工前，根据工程实际情况,确定各分项工程要达到的目标,包括质量、工期、安全目标。对于工效高、能按控制目标要求完成工作的班组给予奖励，对于工效低、不能按期保质完成各项目标的班组,经济上给予惩罚.以奖优惩劣的手段达到优质保期的施工目的。

第四章 施工机械设备及检测设备投入
计划及主要施工机械进场计划

第一节 机械设备及检测设备的投入及进场计划
一、 主要机械设备及检测设备的投入及进场计划
二、 根据本工程的实际情况，拟投入下列施工机械和检测设备（投入数量及进场计划见以下表）。
序号
机具设备
名称
台数
进场计划

第五个月
4月30日前
6月30日前
8月30日前
9月30日前
10月27日前
1
推土机
3
√
√
√
√
√
2
自卸车
3
√
√
√
√
√
3
钢筋弯曲机
3
√
√
√
√
√
4
砂浆机
2
√
√
√
√
√
5
插入式振动棒
3
√
√
√
√

6
平板振动器
3
√
√
√
√
√
7
电焊机
6
√
√
√
√
√
8
摊铺机
10
√
√
√
√
√
9
洒水车
3
√
√
√
√
√
10
水准仪
3
√
√
√
√
√
11
经纬仪
1
√
√
√
√
√
12
反铲挖土机
2
√
√
√

第二节 机械设备及检测设备的保证措施
1、根据本工程实际情况，为充分保证其施工需求，所需的大中型施工机具设备均由我公司材料设备科统一调度配备.配备前，我公司已将本工程所需的机械设备进行筛选落实，并做好维修保养工作，随时可以运至施工现场进行安装、使用.保证进入施工现场的机械设备在使用过程中的正常运转。
2、我公司将强化管理特别是加强使用中的维修保养，使机械处于良好状态，以良好的工作保证机械正常运转，为施工进度提供保证.
3、检测设备的进场必须提前到有关部门的检测、维修、维护,确保设备完好后方可进场，防止带病作业，正常使用、保证工程的质量。

第五章 施工平面布置及临时设施布置

一、 施工平面布置原则
1．布置临时设施时，充分考虑业主原有总体规划，将生产区、办公区分开布置。具体布置见附页2。
2．对施工现场实行封闭式管理。出入口设值班室，保卫人员24小时轮流值班.
3．对场地内的施工道路及材料堆场进行硬化处理.
二、施工平面布置
1、施工临时设施布置
（1）办公区设置施工办公室及会议室。
（2）施工现场设置厕所。
（3）现场设置钢筋加工场、模板堆放堆放场、砼、砂浆搅拌场等材料堆放加工场地。
（4）在场地内的合适位置布置取土弃土坑等.
2、施工用水布置
地面施工用水管网从临时水源引出沿场地周边布置，在现场四周分别设置一定数量的水龙头作为生产用水、生活用水的出水口。

第六章 分部分项工程的主要施工方案
本次招标工作内容主要包括土石方工程、道路工程、排水工程及拆除工程等。
其中土石方工程包括的主要分项工程有:道路挖运土方、道路换填土方、管沟回填土方等；道路工程包括的主要分项工程有:水泥稳定碎石层施工、粗粒式沥青混凝土摊铺及碾压施工、中粒式沥青混凝土摊铺及碾压施工、细粒式沥青混凝土摊铺及碾压施工、侧平石预制块铺筑及彩色人行道板施工和树穴石施工等;排水工程包括的主要分项工程有:钢筋砼雨水管铺设、钢筋砼污水管铺设施工、检查井、雨水口、八字式出水口等砌筑施工等;拆除工程包括的主要分项工程有：拆除原有路面、拆除原有基层层、拆除市政排水管道、拆除砖石结构及拆除钢筋混凝土结构等。
第一节 拆除工程
＊＊路位于济宁市城区中心,是南北走向的一条城市快速主干道。随着城区的不断发展，该路逐渐满足不了交通需求，交叉口拥塞状况日益严重，严重地制约了城区的发展.
本工程拆除的工程量比较复杂和繁重，应作为前期工程的重中之重。根据设计图纸和资料进行沿线调查,核实施工范围内需拆迁的各种建筑物的确切位置、结构和数量，以及需拆迁的各种公用设施的杆、线、管道和附属设备的情况、类别和数量等。
第二节 管道工程
一、进水管道
（1）、沟槽:施工时，从下游向上游施工，用挖掘机开挖沟槽内的土方，沟槽宽度参照市政定额上册P5页内容，由专人指挥机械挖方，保留20cm厚，由人工开挖并清理沟槽,保证施工的安全在沟槽中应戴安全帽.挖掘机所挖土方均一侧堆在槽边1米以外，堆土时中，每隔15米留一运料口,下雨时则闭合运料口。夜间挂设警示牌。人工清槽时,每10米设一高程及宽度控制桩并拉线整平.人工清理沟槽时,保证槽底土壤结构不受扰动或破坏,沟槽到位后，模板工紧随其后，根据图纸设计的基础宽度、厚度及中线位置立模板，模板应牢固，其所有接缝紧密吻合,以防漏浆。
（2）平基、管座：砼圆管采用平基法施工.其施工程序为:支平基模板→浇平基混凝土→下管→安管→支管座模板→浇管座混凝土→抹带接口→养护。
沟槽经夯实后达到原土层所要求的密实度.用经纬仪定管道中心线，然后根据规定宽度安装砼基础的侧向模板的位置.按施工配合比配制砼浇筑底板。混凝土浇筑之前应搭好施工，由一端开始浇筑混凝土，一次浇平。采用插入式振捣棒和平板振捣器相配合，振捣器快插慢拨，插点均匀.板面采用平板振捣器振平，用人工找平抹光。
（3）管道运输、检查
管道由供货单位运至现场,并由人工辅助吊车卸至使用地段，具体注意以下几点：
①管材在装卸、运输和堆放时应避免撞击，严禁抛掉。
②管材成批运输时,应分层交错排列，并应捆扎稳固.
③管材应尽可能运至待安装管道的沟槽边，若施工现场场地不允许，可将管材集中堆放于业主指定场地，再二次转运.
④管材堆放时应有木垫块,垫块宽度应不小于20厘米,间距不大于1．5米。
⑤管道的起吊可采用一个支撑点或两个支撑点起吊,严禁用绳子贯穿威铁链吊装管道。
⑥严禁将管道放在尖锐的硬物上，所有堆放管道需加本楔防止滚动。
⑦在运输前和货到现场后应对管道进行验收，检查厂商的生产许可证和质量合格证。管材耐压强度及刚度应满足设计要求。
（4)安管：下管采用吊车机械下管,人工稳管.下管时,吊车沿沟平行，起重机距离在2米以上，以防槽壁塌陷，同时委派专人指挥，以注意安全协调工作。稳管前将基础表面打扫干净,稳管时以管内底标高为准。对管道中心线的控制,采用中心线法进行控制。
（5）接口(为钢筋混凝土管接口连接的形式）:
钢筋混凝土管接头：把管端部清洗干净，并凿毛处理后，进行对接。对接间隙为10毫米左右。用干净石子将管子卡牢及时浇筑混凝土管座，并将钢丝网插入管座的对口砂浆中，并以抹带砂浆补充肩角，然后勾捻管内下部管缝，并为勾上部内缝支托架，然后抹带、勾捻管内上部管缝，最后对内外管口进行养护。抹带应分三次完成，以保证质量。
 管端加工沟槽是在专门的压槽机上进行的。根据管径选择相应的加轮调整好相应的压槽深度,将管端放入机器上即可压制成标准的沟槽。为方便、快捷的套入密封圈，在套圈之前要将密封圈涂抹润滑脂,将另一段钢管对口插入密封圈,放上卡箍,上紧螺栓，整个过程也就完成了.整个过程不需特殊作业技术。
（6)检查井、回填：
检查井基坑开挖在满足设计尺寸下人工开挖,基坑不得受水浸泡。砌筑时，砖需先用水浸泡，砂浆抹和均匀、饱和、踏步安装牢固。井墙砌完成后，及时安装井盖,安装时,砖面应及时冲洗干净，用1：3砂浆稳固。
（7）雨水口
雨水口必须按照标准图集施工，进水井井壁必须垂直，圆形井必须保证内径和圆度符合要求，矩形井井形方正且井身长轴线与侧石平行。
(8）八字式雨水出水口
本工程的八字式雨水出水口按照设计图纸进行施工.
二、出水管道
（1)基坑测量放样
根据设计图纸和工程地质报告所揭示的地质情况，确定基坑开挖深度，基坑边坡采用1:1。整平场地后,根据基坑的中心坐标定出基坑中心桩,纵横轴线控制桩及基坑开挖边线.施工放样结束后，须经监理工程师复核准确无误后方可开工。
（2） 基坑开挖
经监理工程师认可的基坑开挖边线确定后,即可进行挖土工序的施工.挖土采用单斗挖掘机，并与人工配合操作。基坑底面的浮泥应清除干净并保持平整和干燥，在底部四周设置排水沟与集水井相通,集水井内汇集的雨水及地下水及时用水泵抽除，防止积水而影响施工。
(3) 接口处理
管节接口主要由钢丝网水泥砂浆抹带接口.
三、闭水试验
对于污水管道，按照市政施工规程要求,必须在回填前做闭水试验。闭水试验前，施工现场应具备以下条件：
1）管道及检查井的外观质量及“量测"检验均已合格；
2)管道两端的管堵(砖砌筑）应封堵严密、牢固，下有管堵设置放水管和截门，管堵经核算可以承受压力；
3）现场的水源满足闭水需要,不影响其它用水;
4)选好排放水的位置，不得影响周围环境。
试验程序
在具备了闭水条件后,即可进行管道闭水试验。试验从上游往下游分段进行，上游实验完毕后,可往下游充水，倒段试验以节约用水.试验各阶段说明如下：
1）注水浸泡：闭水试验的水位，应为试验段上游管内顶以上2米，将水灌至接近上由井口高度。注水过程应检查管堵、管道、井身，无漏水和严重渗水，在侵泡管和井1～2天进行闭水试验；
2)闭水试验：将水灌至规定的水位，开始记录,对渗水量的测定时间,不少于30分钟，根据井内水面的下降值计算渗水量，渗水量不超过规定的允许渗水量即为合格。

第三节 路基工程
**路路基结构层：
车行道结构层:18cm12％石灰土基层，32cm水泥粉煤灰稳定碎石连接层（分两层施工），6cm中粒式和4cm细粒式。
非车行道结构层：18cm12%石灰土基层,20cm水泥粉煤灰稳定碎石连接层（分两层施工），5cm中粒式和3cm细粒式。
人行道结构层: 原土夯实(土基压实度93%以上）,10cmC20砼，3cmM10水泥砂浆，6cm混凝土路面砖。
道路路基工程具体施工工序安排：
路基土方→石灰土底基层→水泥粉煤灰稳定碎石基层(分两层施工）→沥青砼面层→路缘石安砌
一、施工前的准备与测量工作
核实施工范围内需征地、拆迁的各种建筑物和构筑物的确切位置、结构和数量,并进行清点和丈量。对各种地下管线等隐蔽设施，应在施工前与有关单位联系，查清具体种类、尺寸、位置、高度,重要管缆应插牌标示，层层交待清楚，落实到人，并做好原始记录。
路基开工前应做好施工测量工作，其内容包括导线、中线、水准点复测、横断面检查与补测、增设水准点等。
二、挖方施工
土方开挖应自上而下进行，严禁陶洞取土.挖土接近设计标高时，应考虑因压实的下沉量，留出虚高,其值应通过试验确定，并应根据中线检查两侧路基宽度，以防偏移。
三、填方施工
填方路基施工前应做好场地清理工作,在清理地表面后，整平压实到规定要求,应用原土回填,并按规定进行压实。土方路堤应分层填筑，分层压实.每层经压实符合规定之后,再填筑上一层。填土宽度每侧应宽于填层设计宽度，压实宽度不得小于设计宽度，最后削坡.
四、路基压实
路堤、路堑的基底均应进行压实，每一压实层均应检验压实度，合格后方可填筑上一层。土质路床顶面压实完成后，应进行弯沉检验.
五、石灰土底基层
本工程石灰土基层采用现场拌合方法施工。施工前应按设计配合比作最佳含水量和最大干容量的试验。具体施工的工艺流程如下：
准备下承层→施工放样→备料、摊铺土→洒水闷料→整平和轻压→卸置和摊铺石灰→拌合与洒水→整形→碾压→接缝和调头处的处理→养生
1）混合料配合比设计，确定集料的级配曲线，集料分别进行筛分试验,测定其比重；根据集料颗料组成。用图表法或计算法确定出符合级配曲线要求的各种集料的施工配合比。施工时，施工配合比及试样交拌和站统一控制。
2）混合料拌和：依据试验段提出的经监理工程师批准的施工配合比进行拌和,拌制生产中，含水量应略大于最佳含水量,使混合料运至现场摊铺后碾压的含水量接近最佳含水量，按照合同及规范要求，在拌和时要抽检混合料的配合比。
3)摊铺
采用碎石摊铺机配合平地机进行摊铺。摊铺前应全面检查各种机械是否正常，以尽量避免摊铺过程中因机械故障而发生中断.自卸车应缓缓升起车斗,使混合料滑下的同时向前开动，以免料成堆造成摊铺困难。然后人工配合平地机进行大致推平后,挂线,平地机进行整平;最后，人工进行挂对角线整平成型。还应注意，人工整平时不能用甩料,以免混合料离析及不均匀现象。
4）碾压
摊铺达到一定作业长度后应随之碾压，碾压过程中如松散、弹簧现象，应及时翻开拌和处理或填补新的混合料，使其符合要求.使混合料含水量在最佳含水量摊铺后应紧接碾压,如因故不能及时碾压,应停止摊铺并对卸下的混合料覆盖。混合料的压实按初压、复压、终压三个阶段进行。压实遵循先轻后重、再轻原则确保基层的密实度.首先用振动压路机静碾稳压两遍，然后振碾3～4遍,再用18～21t压路机碾压2～3遍,直至在规范规定的时间内(4—6h）达到要求的压实度。
5）接缝
在接缝处摊铺层施工时，应先碾压终点处，以防发生推移现象,并用3米尺检查平整度，如不符合要求,应趁混合料尚未初凝，立即处理。
在每个工作日内尽量只留一个横缝。当摊铺因故中断2个小时或每个工作日摊铺终了时,人工将混合料末段整齐，将混合料整平压实.
六、水泥稳定碎石基层
水泥稳定碎石基层32厘米，采用厂拌方法分两次进行拌合现场铺筑，施工工艺如下：
底基层验收与清理→施工放样→摊铺机就位→水泥稳定碎石摊铺→碾压→养生
1）严格按照试验室提供配合比进行设备调试及配比调配，以确定各级配料调速电机转速及料斗出口开口大小，调试需反复多次取较长时间进行以符合配比量精度要求.
2）基层集料拌合严格按照调试确定的电机转速及料斗开口大小进行操作,不得任意改变。拌合过程中派专人对各料斗开口及运输皮带运转状况进行观察，以防有卡塞现象发生,影响集料配比质量.
3)拌合基料合水量的确定与控制：按试验配比提供的最佳含水量并对各级配料含水量进行现场测定，以确定拌合和加水量。该拌合机供水系统有抽水泵及水流量计双重控制。拌合基层成品料，由大型运输汽车运至铺筑现场，在运输过程中严禁停车滞留时间过长。
4）整型:料运至现场后摊铺基层混合料时,用摊铺机进行摊铺，实际摊铺厚度应高出虚铺厚度Zcm，浮料推至前方底层，确保基层不贴补。
5）碾压:整型后立即进行碾压.碾压时，按由边到中由低到高、重叠1／2轮宽的原则进行碾压，在规定的时间内达到要求的压实度，并且无明显轮迹时为止。先用50T振动压路机稳压2遍，弱振2遍，强振2遍；再用18－21T光轮压路机碾压2遍；最后用16T轮胎压路机碾压2遍。对大型机械无法碾压到的地方和靠近槽钢的基层，用10T振动平板夯振动6遍。
6）养生:碾压完后覆盖塑料薄膜养生，养生时应保持一定的湿度，促进其强度增长,避免干缩裂缝，洒水养生期为7~10天。养生期间避免车辆通行.然后用同样的方法进行二层施工.
7） 雨季施工：预拌的水泥稳定碎石要边摊铺过碾压分段突击成活，对已摊铺好的水泥稳定碎石,要在雨前或冒雨进行初压，雨停后再碾压密实，如已摊铺尚未压好的水泥粉煤灰碎石遇雨，雨后应封闭交通,晾晒至含水量适当后再进行拌和压实。
七、路缘石安砌
本工程的路缘石有平石、侧石，材质采用花岗岩和青石,应在沥青混凝土路面完工后施工。
1）测量放线，据设计核对道路中心线无误后，放出路面边线定出边桩及高程、直线部位设10米桩,曲线部位边桩应加密,保证曲线圆弧尺寸。
2)刨槽:刨槽深应比设计加深1-2厘米，且槽底要修理平整。
3）安装：铺垫层时先拌制1：3水泥砂浆做垫层。每段长度应为侧、缘石块数的整数倍，曲线处应注意侧缘石外形圆滑。
4）还填:外侧后背应用等级较低混凝土的回填夯实，两侧同时分层还填夯实，回填过程中要不断调整侧、缘石线，使之顺直圆滑。
八、路面施工
一、沥青路面施工
具体施工工艺如下：施工准备→沥青混合料运输→喷洒透层油→摊铺→碾压
沥青面层施工前要完成基层的检查验收工作，全部运输车辆应选择性能良好的优质车，以免在运输过程中车辆出现故障，延误时间,使得混合料降温。
⑴喷洒透层油
在水泥稳定碎石轻微湿润的情况下,待表面干燥即可浇洒透层沥青，下雨时不能喷洒。根据设计要求喷洒沥青乳液用量1.0kg/m2.基层喷洒透层油后，撒石屑,并用8T钢轮压路机,稳压1～2遍，待乳化沥青的水份蒸发，24h后，再铺筑沥青砼。
⑵沥青砼的摊铺
对沥青混合料的摊铺要求：表面平整均匀一致，无离析条带和离析块.在铺筑面层时，若局部有多余的沥青未渗透入基层，则要予以清除。沥青砼采用厂拌、机械摊铺的方法。摊铺前在路边，弹出路面高程线，以便掌握摊料高度。摊铺时，安排专人跟车检查砼的温度及外观质量。采用沥青砼摊铺机施工,机械碾压。碾压时，先用8T双轮压路机初压2遍，然后用10～12T三轮压路机复压4～6遍至稳定和无明现轮迹，最后用8T 双轮压路机碾压2～4遍。
九 人行道（导流岛）施工
人行道结构层: 原土夯实（土基压实度93％以上),10cmC20砼，3cmM10水泥砂浆，6cm混凝土路面砖。
人行道（导流岛)有基层和面层组成，工艺如下：
基槽施工→基层施工→面层施工
基槽施工:按设计图纸进行实地放线，标定标高，一般为10米一桩，曲线段应适当加密。按放线高程,在方格内按标准缝宽砌第一行样板砖，然后以此挂纵横线,纵线不动，横线平移，依次按线及样板砖砌筑。砌砖时，砖要轻放,必要时也可用细石混凝土补齐并刻缝与花砖相仿，以保美观。
第四节 模板工程
模板及其支撑体系的安装质量直接关系到混凝土的成型质量.施工前技术组应做好详细的模板施工方案，施工员对班组作书面技术较底。质量员要对每个工序环节进行认真检查严格把关.
一、模板工程重点、难点和解决方案
模板及支撑体系是确保混凝土质量及施工安全的关键.
钢筋混凝土管平基和管座模板施工属于基础工程模板安装一般要求如下：
1、基础以下支模，应先检查土壁的稳定情况，遇到裂纹和塌方危险时,应采取防护措施，方可准许人作业.
2、基坑离上口边缘1米内不得堆放模板及支撑件，同时上下人时要互相呼应，运下的模板和支撑件严禁放在基坑土壁上.
3、灌注混凝土不得站在模板上施工。
4、模板接缝应严密，不得漏浆.
5、构造简单、装拆方便，便于混凝土浇注和养护等工艺要求。

第五节 混凝土工程
本工程混凝土全部使用商品混凝土.
一、施工准备
1．机具准备及检查
振动器等机具设备按需要准备充足，并考虑发生故障时的修理时间,并应有备用振动器。所用的机具均应在浇筑前进行检查和试运转，同时配有专职技工，随时检修。
在混凝土浇筑期间，要保证水、电、照明不中断.
2、掌握天气季节变化情况
加强气象预测预报的联系工作。在混凝土施工阶段要掌握天气的变化情况，特别在雨季和寒流突然袭击之际，更应注意,以保证混凝土连续浇筑的顺利进行，确保混凝土质量。
根据工程需要和季节施工特点，应准备好在浇筑过程中所必须的抽水设备和防雨，防暑等物资。
3、检查模板、支架、钢筋和预埋件
（1）模板的标高、位置与构件的截面尺寸是否与设计符合；
（2）所安装的支架是否稳定可靠；
（3）模板的紧密程度;
(4）钢筋工程及预埋件的规格、数量、安装位置是否符合设计要求.
（5）在浇筑混凝土前，模板内的垃圾、泥土和钢筋上的油污、鳞落的
铁皮等杂物,应清除干净。
（6）检查安全设施、安全配备是否妥当，能否满足浇筑速度的要求。
二、混凝土浇筑
1、 混凝土运输
混凝土自搅拌机中卸出后，应及时送到浇筑地点。在运输过程中,要防止混凝土离析、水泥浆流失、坍落度变化以及产生初凝等现象。如混凝土运到浇筑地点有离析或初凝现象时,必须禁止使用。混凝土从搅拌机中卸出后到浇筑完毕的延续时间，不宜超过规定.
2、混凝土浇筑与振捣的一般要求:
(1）混凝土自斗口下落的自由倾落高度不得超过2m，浇筑高度如超过3m 时必须采取措施，用串桶或溜管等.
(2）浇筑混凝土时应分段分层连续进行，浇筑层高度应根据结构特点、钢筋疏密决定，一般为振捣器作用部分长度的l。25倍,最大不超过50cm.
(3）使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动,顺序进行,不得遗漏，做到均匀振实.移动间距不大于振捣作用半径的1.5倍（一般为30-40cm）。振捣上一层时应插入下层5cm,以消除两层间的接缝.平板振动器的移动间距，应保证振动器的平板覆盖已振实部分的边缘.
（4）浇筑混凝土应连续进行。如必须间歇，其间歇时间应尽量缩短,并应在前层混凝土凝结之前，将次层混凝土浇筑完毕.间歇的最长时间应
按所用水泥品种、气温及混凝土凝
