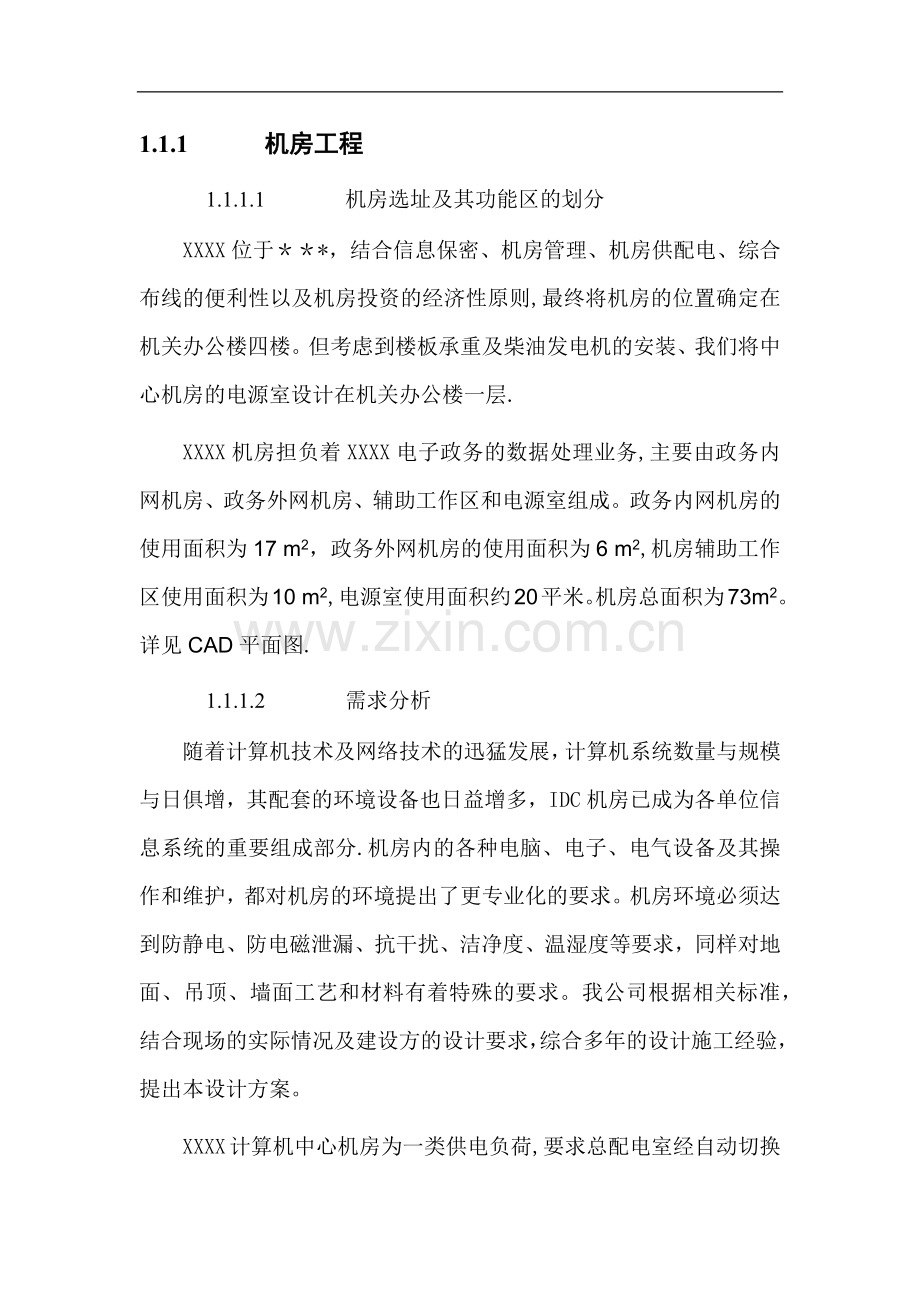

1.1.1 机房工程1.1.1.1 机房选址及其功能区的划分XXXX位于*，结合信息保密、机房管理、机房供配电、综合布线的便利性以及机房投资的经济性原则,最终将机房的位置确定在机关办公楼四楼。但考虑到楼板承重及柴油发电机的安装、我们将中心机房的电源室设计在机关办公楼一层.XXXX机房担负着XXXX电子政务的数据处理业务,主要由政务内网机房、政务外网机房、辅助工作区和电源室组成。政务内网机房的使用面积为17 m2，政务外网机房的使用面积为6 m2,机房辅助工作区使用面积为10 m2,电源室使用面积约20平米。机房总面积为73m2。详见CAD平面图.1.1.1.2 需求分析随着计算机技术及网络技术的迅猛发展，计算机系统数量与规模与日俱增，其配套的环境设备也日益增多，IDC机房已成为各单位信息系统的重要组成部分.机房内的各种电脑、电子、电气设备及其操作和维护，都对机房的环境提出了更专业化的要求。机房环境必须达到防静电、防电磁泄漏、抗干扰、洁净度、温湿度等要求，同样对地面、吊顶、墙面工艺和材料有着特殊的要求。我公司根据相关标准，结合现场的实际情况及建设方的设计要求，综合多年的设计施工经验，提出本设计方案。XXXX计算机中心机房为一类供电负荷,要求总配电室经自动切换后引入三路电源。一路供空调、照明动力用电,另外两路分别供专网和外网UPS用电.要求三相五线制,TNS供电系统，电压380/220V，电气设计指标为A级，并且各个机房要分别设计。行业涉密专网机房和内网机房建设屏蔽室（C级符合GBB31999的要求),且与其它设备、控制室独立,建设相应的配电室和满足BMB172006、GB5017493电子计算机机房设计规范、GB288789计算站场地技术条件、GB936188计算场站安全要求等要求的专用地线以防电磁泄漏；行业涉密专网机房和内网机房采用独立UPS电源。且电气指标、建筑结构、环境条件、防雷、消防和安全保密等综合考虑,并要符合国标GB9361中A类机房建设要求。对机房要有监控、门控设备,对电源、计算机信息系统要有防雷措施,符合相应的国标要求。对接地要求单独接地且电阻小于4欧姆，屏蔽室接地要小于1欧姆。鉴于以上需求,本次设计必须紧密围绕上述标准展开,无论是机房装修还是机房电气保障系统（如电磁屏蔽系统、供配电、空调系统、防雷接地系统、安全防护系统等等）的设计都必须满足以上要求。另外,计算机机房功能室的组成依据机房性质、任务、业务量大小、所选设备类型以及计算机对供电、空调等方面的要求和管理体制而确定的。（详见机房布局平面图）。机房平面布局要全面考虑到数据处理的工艺流动路线以及操作人员的行走路线和建设方要求设参观走廊尽可能短，建议在机房入口设置缓冲间，以便机房工作人员在此更衣、换鞋上机。根据建设方的招标要求，结合相关标准，综合多年的设计施工经验，主要针对以下几个子项提出本设计方案:l符合C级规范要求的电磁屏蔽系统l安全、稳定、便于维护和扩容的供配电系统l满足电气设备稳定运行及信息保密要求的场地装修l恒温恒湿机房专用空调系统l保证室内空气质量的新风系统l机房动力环境监控系统l气体灭火系统l机房安全防护系统（电视监控、防盗报警及门禁系统）建成后的机房达到以下技术指标：l计算机直流地 1欧姆l计算机交流地 4欧姆l机房工作照度 300勒克斯l工作区一般照明的均匀度 0。7l机房应急照度 15勒克斯l地板静电电压 1KVl抗高频干扰接地电阻 0.5欧姆l设备运行与照明间无频扰l电气设计指标为A级1.1.1.3 设计依据l计算机场地技术要求GB 2887-89l建筑内部装修设计防火规范GB 50222-95l电子计算机机房设计规范GB 50174-93l计算机机房用活动地板技术条件GB 665086l计算机站场地安全要求GB 936188l民用建筑电气设计规范JGJ/T 16-92l供配电系统设计规范GB 5005292l电子计算机机房施工及验收规范SJT300031993l火灾自动报警系统设计规范GB5011698l涉及国家秘密的信息系统分级保护技术要求BMB172006l高性能屏蔽室屏蔽效能测量方法GB12190901.1.1.4 设计原则l可靠性原则提供一个可靠和容错性极高的系统，使系统能不间断地正常运行；并确保系统在发生任何故障和突发性事件时，系统仍能正常运行。l先进性原则采用的系统结构应该是先进的、开放的体系结构.整个系统能体现当今系统技术的发展水平。在满足现有需求的基础上，要求考虑到信息技术的发展，采用目前国际上先进的主流技术产品，保证前期工程和后续投资的可延续性。l实用性原则能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足功能需求的基础上操作方便、维护简单、管理简便。l可扩充性、可维护性原则要为系统以后的升级预留空间,所提供的应用软件、控制软件、硬件设备应按照模块化结构方式配置。这种模块化并非狭义地理解为硬件设备全部是插拔方式的，系统软件功能模块、硬件设备应具有可重组性，可根据用户的需要和控制逻辑由用户自行编制组合新的功能模块和控制逻辑，或增减相关的硬件设备.集成系统应为分层形式的,满足工程分步实施的要求，方便软、硬件配置的逐步增加、更改及扩充，要充分考虑结构设计的合理、规范对系统的维护可以在很短时间内完成。l经济性原则从系统目标和建设方实际需要出发,在最大限度满足建设方需要的基础上，确保实用性和技术上的可行性,优化设计，保证经济合理性.1.1.1.5 设计目标l达到国家A类机房标准l保证计算机系统的可靠性l延长计算机系统的使用寿命l满足计算机用户的特殊要求l保证场地工作人员的身心健康l保证机房环境参数的稳定性l保证机房工作人员及设备的安全1.1.1.6 系统设计 1.1.1.6.1 装修设计地面工程结合机房使用的专用空调系统地面装修应采用高架防静电地板，地板安装以前应先按照规范对机房地面进行清洁、刷防尘漆、敷设福乐斯保温层、安装防静电接地网等措施。活动地板的种类较多，根据板基材料可分为：铝合金、全钢、中密度刨花板。它们的表面都是粘贴抗静电贴面。本机房推荐选用德国美露无边防静活动地板，可与地面装饰效果相协调。地板安装高度为0.3M。地板与墙体交界处用不锈钢踢脚板封边。机房大门入口处做踏步铺塑胶地板。天花吊顶工程根据网络机房的具体建筑结构情况，整个机房为了确保机房的保温和消防需要；全部采用规格为6006000。8mm的微孔铝制天花板进行铺设，该天花板美观、耐用，防火、防潮，同时与机房屏蔽网一起组成一个完整的屏蔽系统,具抗静电、抗干扰的作用。墙面工程本机房墙面工程的施工范围主要包括行业涉密专网屏蔽机房内墙、政务机房内墙、机房缓冲区内墙三块区域。所有墙面采用高密板封底,象牙白铝塑板封包。整体效果洁净、淡雅，符合现代机房的装饰要求.外墙铝塑板墙面由骨架和面层组成.门窗工程在平衡安全与美观两个因素的前提下，我们建议机房的主出入口安装钢制防火、防盗门.不锈钢无框玻璃隔断上的门为不锈钢无框玻璃自由门。机房的窗户全部封闭。隔断工程机房中的隔断采用不锈钢边框12mm厚阻燃浮法玻璃。浮法玻璃隔断近年正逐渐引入到网络机房装修中.它具有隔音、隔热、耐压等特点，透视效果极佳，并增添机房的简练与豪华感.1.1.1.6.2 空调系统设计用户需求分析计算中心机房面积为59m，除去钢瓶间所占的的3m，有效热负荷面积约为56m，计算机中心机房位于办公楼四层，层高为3.2m。根据A类机房设计规范,要求计算机中心机房的环境要求必须达到以下指标：指标项目夏季冬季温度（）(开机时)23 + 2（）20 + 2（)湿度（开机时)4565%温度(）（停机时）5（）20 + 2（）湿度(停机时）40%70%温度变化率( /h ）小于5( /h ）、要不结露小于5（ /h ）粒度( ）大于等于0.5个数（粒/立方米）小于等于3.299*106热负荷计算计算原则：1KW IT设备产生1KW 显热负荷1KW UPS/PDU产生1KW7 显热负荷照明 1m地板面积产生27W显热负荷新风 1m地板面积产生30W显热负荷 1m地板面积产生20W潜热负荷人体 1名工作人员产生70W显热负荷 1名工作人员产生60W潜热负荷根据以上计算原则，计算中心机房总热负荷为：IT设备：30KW显热负荷（计算机中心内设备的容量估计为30KW）UPS： 40KW7=2。8KW显热负荷照明： 58m0.027=1.6KW显热负荷新风： 58m0.03=1.7KW显热负荷58m0。02=1.2KW潜热负荷无工作人员长期在机房内工作,此部分产生的热负荷忽略.机房产生的热负荷=37。3KW其中：显热负荷=36.1KW 显热比（SHR）=36.1KW/37。3KW=0.97空调配置方案根据以上的数据，本机房内配置的精密环境控制设备的制冷量不应小于 37 KW。因此，在本规划中建议选用先进的精密环境控制设备CM+系列空调产品CM 30 AFCS0113 二 套，即使其中任一台发生故障时另一台仍可以满足部分制冷需要.CM 30 AF机组采用下送风形式,单机送风风量为 7740 m3/h;符合机房大风量设计规范,实现机房空调可满足任何区域及任何设备的空调需求。CMAF机组自带漏水报警器，可对机房进行实时监测及报警.CMAF机组严格按照机房空调环境条件要求进行设计的，满足恒温恒湿、噪音、洁净、供电、抗电磁干扰及A级安全等级的要求。建议机房高架活动地板高度不小于300MM，机房区域内地板下无障碍.机房空调采用下送风方式,机房空间自由回风。1.1.1.6.3 新风系统设计伴随着对网络技术要求的不断提高，现在许多行业正广泛地建设现代化的标准机房,为了达到温湿度、保温、隔音、节能的要求,许多计算机机房都安装了精密空调,并将机房的窗户都进行了密闭处理.还有现代机房电子产品的广泛应用，如计算机、服务器、交换机、打印机、复印机、备用电池、配电设备等,其产品辐射的电磁波逐步集聚与机房室内装饰物散发的化学物质产生交互作用，使进入 机房的工作人员产生头痛、头晕、胸闷、困倦、乏力、工作效率下降等症状 。 目前,解决机房室内空气污染，最高室内空气品质的唯一有效方法就是加强通风换气,采集室外新风。机房应确定一个适宜的新风量，新风量过小或过大不能满足机房温、湿度和洁净度的要求。建议按维持机房所需正压值和每人40m/h两项中的较大值计算新风量.由于维持机房正压所需新风量难以计算,根据经验及参照洁净室的设计，可按12次换气/h来计算新风量。若机房四周围护结构的密封性较好，可采用1次换气/h 来计算新风量；若密封性较差，可适当提高换气次数并采取密封措施.最有效并且节能的办法是对四周围护结构采取密封措施，特别应注意活动地板下和吊顶内的密封,所有穿过机房围护结构的管线敷设后均应将孔洞封堵严密防止漏风。 本机房按照4次换气/h来计算所需的新风量为：6m9。8m3。2m4=753m3结合机房装修特点,推荐选用一台外挂式新风净化机,其单台风量最大为1000立方米/时，最小为750立方米/时。新风采自室外。安装方式采取地板下送方，天花内回风的方式,这样既不占用室内有效空间，又不影响室内装修效果，而且室内噪声较小。1.1.1.6.4 机房供配电设计电源室的选址 由于机房位于四层，且楼板承重不大于200Kg,所以，我们把电源室设计在一层。机房负载估算 机房网络设备:40KW 机房空调、新风设备：13KW 机房消防、报警、监控设备:2KW 机房照明及其他辅助设备：5KW 机房用电总负载为上述负载之和:60KW机房供电方式的确定 鉴于XXXX低压配电室是一回路供电，所以在本次设计中，为了满足机房建设技术要求中提出的一类负荷的供电需求，除了从低压配电室引入一个回路至办公楼一层电源室外,在电源室再配置一台具有相同负载能力的柴油发电机组,从而形成双回路供电。双回路电源经办公楼一层电源室的接入配电柜自动切换后引出三路电源。一路供四层机房空调、照明动力用电,另外两路分别供电源室专网和外网UPS用电.供电方式均为三相五线制，TNS供电系统，电压380/220V，电气设计指标为A级。不间断电源UPS选型根据甘肃省国防科公办“十一五”电子政务工程项目技术要求，对于本机方我们设计三台业界技术领先的模块化UPS，其中一台用来给行业涉密专网供电,一台用来给政务内网设备供电，另外一台用来给政务外网设备供电.通过估算，行业涉密专网UPS下挂负载约为30KVA，政务内网UPS下挂负载约为12KVA(含视频会议室设备用电)，按照配电容量冗余30及N+1的选型原则,行业涉密专网配置一台容量为45KVA的UPS，政务内网配置一台容量为16KVA的UPS，政务外网配置一台容量为5KVA的UPS.柴油发电机选型要求 本机房拟配置柴油发电机一台。相关技术参数如下表所示：机组型号GF100主用备用机组功率(KW）100110机组功率（KVA）125137.5发动机功率（KW）120132发动机型号/生产商/东风康明斯6BTAA5。9 G2 / Cummins发动机结构6缸，四冲程,废气涡轮增压中冷发动机冷却方式散热器水箱调速系统电子调速系统启动方式24V直流电启动发动机过滤系统干式空气过滤器、燃油过滤器、机油过滤器、机油旁通过滤器、冷却液过滤器燃油系统直喷式燃油系统水套加热器/预润滑系统选购件/已配置控制系统标准配置控制系统发动机转速 (r/min）1500发动机总排量 （L）5。88压缩比16.5：1缸径行程 （mm）102120燃油消耗率（g/KW。h）215排烟温度 （）450机油容量 （L)16。4发电机型号STC1004额定电压/频率/功率因数400V / 230V ,50Hz，0。8滞后，三相四线稳态频率变化率05可设定空载电压调整范围95%105%稳态电压调整率优于1%绝缘等级/防护等级F级/IP21随机附件启动电瓶及连接线一套;排烟弯管、波纹减震管、法兰、消音器一套机组尺寸（mm）26009701400机组重量（kg）1800Kg1.1.1.6.5 机房接地及防雷设计机房接地设计牵涉到机房所在建筑物的地线处理。现代机房建筑内存在着很多接地系统：防雷接地、电力系统接地、电子设备接地（包括自动消防系统接地、电视电话系统接地、计算机自动化系统接地等)。如果是框架结构形式的建筑，要把这些地线分开是很难做到的.为此，建筑电气设计规定：电子设备接地宜与防雷接地系统共用接地，但此时接地电阻不应大于1;若与防雷接地分开，两接地系统距离不宜小于20米。对此，专家们认为：防雷接地利用建筑物基础钢筋，其他系统接地另敷设人工接地体,这样可靠性较差，且电子设备接地和防雷接地的安全距离也难以做到（不宜小于20米)；但如果共用接地,各种接地系统均利用柱子钢筋作为引下线，强大的雷电流有可能对电子设备造成破坏。故在防雷利用柱子钢筋作为引下线的情况下，其他系统的接地线就不能再利用柱子钢筋。由于XXXX机关办公楼是上世纪五十年代的低层老建筑，没有良好的综合接地，所以对于本机房的接地我们只能进行独立接地，而且接地电阻不大于1欧姆。各类接地采取以下方式解决：交流工作接地：随电源引入。安全保护接地：机房内各类设备设应有良好的保护接地，与交流接地系统共用一个接地极。配电框、配电箱、接线盒、插座盒的金属外壳；穿墙钢管；铠装电缆岗架；非计算机用电设备的金属外壳;活动地板的金属支架均应与交流保护零线可靠连接。防雷保护接地：可采用机房独立接地.等电位接地： 在机房内安装等电位接地排和等电位接地网并与独立接地干线可靠连接。为了保证接地电阻小于1欧姆，我们将采用优质的接地体和引下线，根据实际情况综合运用深埋、添加降阻剂、增大接地线横截面面积、增加接地体数量等 方法 来降低接地电阻，以达到国家标准的要求。根据XXXX机关办公楼的建筑高度及周边环境，本机房的防雷主要是防止感应雷、侧击雷沿电缆进入机房损坏机房内的重要设备。因此，在电源配电柜电源进线处和网络信号接入点安装浪涌防雷器。市电电源经电缆引入电源室一级配电柜，母线经空气开关后接一个三相电源防雷器，其接地线接至综合接地排.这种把防雷器安装在配电柜上设备的源头处，可直接分流大闪电电流，并避免电磁耦合，同时也使接地网络的连接最优.另外在机房内的二级配电柜的空气开关后再接入一个三相电源防雷器,其接地线仍然接至综合接地排,主要用来防止感应雷的冲击。防雷保护器必须通过接地端以尽可能短的路径接地。1.1.1.6.6 机房消防设计本工程各保护区采用七氟丙烷气体自动灭火系统工程设计。七氟丙烷是一种无色、微味、不导电的气体，对臭氧层的耗损潜能值为0，符合环保要求，系统喷射后无残留物,药剂毒性低,可安全地使用在有人场所，所以不仅安全可靠，而且可以为用户可以节省一笔为机房排气系统所投资的费用.本设计采用无管网全淹没灭火系统的灭火方式，即在规定的时间内，向保护区喷射一定浓度的七氟丙烷灭火剂，并使其均匀地充满整个保护区，此时能将在其区域内任一部位发生的火灾扑灭。灭火系统的控制方式为自动、手动、任意手动三种控制方式.根据本机房功能区的划分,将本机方划分为行业涉密专网机房、政务内网机房、政务外网机房、电源室四个防护区域.在每个防护区各安装一台无管网ZMX60柜式HFC227ea灭火柜，单台最大防护面积为91 m3。消防报警控制器选用JB-QBGST200气体灭火控制器（简称为控制器）,本控制器兼有联动控制、气体灭火控制功能,可与其它产品配套使用组成配置灵活的报警气体灭火设备联动一体化控制系统，具有较高的性能价格比，特别适合中小型火灾报警及消防联动一体化控制系统的应用。对保护区的要求：l保护区必须为相对封闭空间。l保护区的通风系统在喷放七氟丙烷时应关闭，并设置防火阀门。l保护区的门必须采用自动防火门，保证在任何情况下,均能从保护区内打开.l保护区应用排风设备,释放灭火剂后，应将废气排除后，人员方可进入。l灭火系统的使用环境温度为-20至50.1.1.1.6.7 机房安全防护系统为了保证机房内人员、设备及数据的安全，建议用户在注重人防、物防的基础上，必须辅助以先进的技防手段。也就是在机房的核心区域及主要出入口安装适当的报警、监控及门禁设备。安防系统由闭路电视监控、防盗报警、门禁控制系统,整体工程实现全方位防护，重要出入口应处于报警系统的监控范围内，安装电视监控,并能不间断录像。本机房监控、报警、门禁安装数量及防护区域如下表所示：名称技术参数防护区域单位数量高清晰度固定彩色摄像机1/3” SONY CCD 彩色半球摄像机,420 TV Line专网机房、内网机房、外网机房、缓冲区、电源室只8双鉴探头7.6米 x 9米，常闭触点，CCC认证专网机房、内网机房、缓冲区只3门禁读卡器标准读感器（EM、1216cm）机房主出入口只21.1.1.6.8 机房环境监控系统设计1、机房集中监控的必要性随着计算机的发展和普及，计算机系统数量与日俱增，其配套的环境设备也日益增多，计算机房已成为各大单位的重要组成部分。机房的环境设备(供配电、UPS、空调、消防、保安等）必须时时刻刻为计算机系统提供正常的运行环境。因为，一旦机房环境设备出现故障，就会影响计算机系统运行,造成数据传输或存储故障，当严重事故时，会造成机房内计算机设备报废，现场电脑长时间瘫痪，后果不堪设想.因此,为了保证计算机系统安全可靠工作,对机房里面环境设备及系统主机进行自动监视和有机管理是极其必要的。尤其目前国内普遍缺乏机房场地设备的专业管理人员，对设备进行现代化管理尤显得十分重要。机房场地监控系统可对机房设备进行全面管理，监视各种设备的状态及参数，并可诊断设备部件情况.更为重要的是融合了机房的管理措施，不仅仅是简单的监视控制。2、集中监控的内容具体监控内容如下:u动力输入配电柜:非智能型设备。通过加装多功能电表及开关量转换界面对其各种参数进行全面监测。uUPS设备：智能型设备.通过解协议即可纳入监控。可监测到的数据量完全由其本身的协议内容决定。u机房专用空调：智能型设备。通过解协议即可纳入监控.可监测到的数据量完全由其本身的协议内容决定。u环境量:温度、湿度、烟感、水浸、主动式红外监测(人员进出)、被动式红外u门禁监控:机房出入人员实时监控和记录.要实现一个好的动力机房环境集中监控系统,应综合多种技术手段,合理地从实际出发,使动力环境集中监控系统达到最大可用性和可靠性.因此从实际经验出发，该监控系统应能达到以下几个要求：u系统具备较强的扩容能力。u必须达到实时的响应时间。u必须能解决动力机房施工方面的各种技术要求。u必须能将各机房及各种设备统一在单一的中文人机界面。u必须能将各种传统设备及智能型设备完整纳入监控系统.u具备在线扩容、设置更新的能力。u必须具备故障分析诊断的能力，能够准确判定故障点，实现声光报警,并弹出提示故障检查内容，提供报警恢复操作。3、系统配置说明u前端设备配置：1、UPC-48智能型一体化采集器：可监控2台不同类型的智能设备（如EPS电源/UPS)和16个AI点(模拟量)、16个DI点(开关量）、8个DO点（控制量）。配合各类传感器件、采集界面和辅助设备使用，可实现对本期工程中智能设备（如机房空调、UPS）、传统设备和各种机房环境量的监控。2、电流、电压、漏水、温湿度、烟感等传感器接入UPC-48,即可实现对电压、电流、频率、功率、电度、漏水、温湿度、烟感等各种参数的监测。3、门禁控制器一台，用来监控机房各出入口的人员出入状况。u中心设备配置：监控中心以类UNIX系统OS9000操作系统为平台自主开发的SWARE5。0动力环境集中监控系统软件包，采用全中文化的、多媒体的人机界面技术.硬件方面,采用模组化及扩容能力极好的工业控制监控主机,可配置14片SIO卡及以太网卡、MODEM卡扩展其监控通讯能力，单机可直接监控32个大型局站，并可实现级连。并应用组态化软件设定,扩容不需修改软件。构成系统的计算机只需激活通讯口即可增强外部通信能力.具备路由网络及V.24异步接口。动力环境监控终端采用普通的PC机,安装有Windows操作系统和Browser操作软件，提供可视化的操作界面及强大的多媒体功能。监控中心用以收集、显示并记录管辖区内各机房监视点的状态及运作数据资料。可接受辖区内各机房的设备采集单元送上来的数据和告警信息并对它们执行各种命令,可查询设定电压、电流、功率、电能、温度及环境变量之值等.能编辑设备管理报表，可制定时、日、月、年各种报表，并能即时显示、打印现场所有资料。可通过文字、图形、图像、声音等各种人机接口方式真实表现监视对象的当前状态和告警信息，并且根据要求，保存历史数据和进行统计分析，所有告警数据、操作数据和监测数据等可根据需求保存二年以上。4、系统功能u图形化系统主界面系统主界面一般是整个监控系统的电子地图或监控场地的设备分布效果图。本监控工程的主界面，拟采用机房电子地图方式，有各个子系统的监控图标，点击即可进入各个监控子系统,查看各子系统的运行和报警状况,如果各子系统有报警事件发生,会自动弹出相应子系统界面.在状态栏上可以看到当前登录的用户名、登录时间、承建单位名称、最近一次报警事件的名称和发生时间.u消防报警与控制通过UPC(数据采集器)采集消防控制器或烟感探测器、温感探测器的报警信号实时监测火灾警状态，当有火警发生，监视系统以直观的画面显示报警信息并作报警通知,采取控制措施如开门开通风设备,启停其他相关设备.u门禁报警增加一个门禁系统并实行监控,对不同区域实施权限控制，对各卡进行授权，并实时监测门禁状态，显示门禁记录的资料，门开超时产生报警，告之有关人员。uUPS系统监控2台UPS采用RS485总线通讯方式，通过UPC（数据采集器）对UPS的通讯接口进行监测，对通信协议进行解码。一旦有故障发生，自动弹出报警画面，通过多媒体或电话语音报警，告之相关人员.在UPS的监控界面上，可以看到UPS的运行状态图、运行参数以及报警信息。监视参数包括：电压：输入电压，旁路电压，输出电压，整流器电压，逆变器电压；电流：输入电流,旁路电流,输出电流,逆变器电流;频率：输入频率，旁路频率,输出频率，逆变器频率;功率：各相有功功率，标称功率，功率因素；电池:电池备份时间，负载率，电池温度。监视状态包括:整流器、逆变器、充电器、电池、自动旁路的运行状态。控制包括：远程关UPS、远程开UPS、联动开UPS、联动关UPS。报警主要包括:输入电压、频率越限报警；输出电压越限报警；整流器电压越限报警；过载报警；电池电压低报警;电池后备时间超低报警；逆变器关闭报警；自动旁路开报警；整流器、逆变器、充电器、电池、自动旁路故障报警。u环境监测监控系统将以直观的画面实时显示温湿度数据，根据设定的温湿度阈值，进行越限报警，自动弹出报警画面，通过多媒体或电话语音报警，告之相关人员。u漏水监测提供报警输出接点信号，监控系统通过采集接点信号判断漏水情况，当有漏水发生，自动弹出报警画面，通过多媒体或电话语音报警，告之相关人员。系统提供报警复位检测功能以及系统软件复位功能.u配电监控在配电柜进线端安装多功能电表监测配电柜供电状况及参数，并将参数传输至监控主机。在开关旁边可安装联动模块,通过数字量采集模块将开关状态信号传递给监控主机。一旦供配电系统工作状态不正常，系统会弹出报警画面，通过多媒体语音、电话语音报警,告知值班人员。监视参数包括：相电压(Va、Vb、Vc);线电压(Vab、Vbc、Vca);三相电流（Ia、Ib、Ic）;频率(f）;有功功率（KWa、KWb、KWc、KW）；无功功率（KVARa 、 KVARb、 KVARc、KVAR）;视在功率（KVAa、KVAb、KVAc、KVA）;功率因数（Pfa、PFb、PFc、PF）；有功电度(KWH);无功电度(KVARH）。监视状态包括：主要回路开关的通断状况。控制包括：远程控制开关断开。报警包括:市电停电报警；电压超高报警;电压超低报警；频率超高报警；频率超低报警；开关断开报警。5、系统报警管理功能u警报信息功能UPC模块采集实时的信息,所有的告警信息均能够在3-5秒内准确地、实时地反应到监控中心.系统能自动保存设备警报及人机操作的流水记录，并能透过人机命令进行查阅和输出打印.对于监控系统来说，系统告警的准确率是至关重要的。系统告警100的准确率是本监控系统已经达到的一个重要指标。u警报出入功能系统提供三级警报能力,具有多地点、多事件的并发告警功能，系统管理员可以根据实际情况的需要对各种告警的等级进行设定，还可以通过定时控制来设定门警告警的范围和时间。u警报多媒体显示功能任何画面下，系统均能自动提示告警，告警以闪烁不同等级的颜色、告警语音和文字信息提示工作人员，并自动存储和打印告警信息。本系统告警分为三级告警，告警等级可由用户自行设定.不同级别的告警以不同的颜色区分,表示如下:三级告警：紧急告警，必须立即处理的告警，深红色表示二级告警:可能影响设备及通信安全，需要安排时间处理的告警，粉红色表示一般告警:设备发生的一级告警状态的告警，浅兰色表示正常状态:绿色表示u警报过滤功能当系统侦测到监控点有市电停止时，会导致电源模块，电池放电等一系列相关告警同时告警,此时不利于管理人员处理最重要的告警,该系统可根据用户需要自行定义，在一定时间内过滤其他告警，只侦测重要(或起因）告警，一定时间后恢复其他告警.当重要(或起因)告警时间超过用户设定时间，则被过滤的告警信息如真是故障信息则会告警上来.比如,侦测市电停电五分钟后,系统若未正常,则告警又重新显示。u警报确认功能当系统侦测到警报发生，相应的区域将产生不同等级的颜色闪烁及语音声响，并弹出报警信息,同时系统将根据报警信息判断出故障点及原因，并提供相应的操作指南。当操作人员输入密码确认警报后（系统提供四级密码保护，供不同阶层的操作人员设定,提高系统安全运行度）,屏幕将停止警报的闪烁及声响,并记录确认警报发生的时间，以做为责任区分。系统具备批量确认的功能。u警报跳页功能系统具备警报自动调页的功能.当同时产生多组警报时，系统将依警报发生顺序,自动跳页至警报发生画面供操作人员确认，以便迅速排除故障.可通过F3自动跳页功能或采用逐层推进的方法将告警定位在某一个设备上。u警报查询功能本系统具备告警信息快速查询的功能，可以通过快捷键F1对历史告警信息进行查询，F2对尚未恢复的历史告警信息进行查询。系统还具备在线帮助的功能,通过智能分析对每种故障的原因、解决方法都做了详细的说明。u自动呼叫功能当有告警发生时,可利用手机,将系统警报讯息（以代码的方式）传递给各相关人员.u警报存储功能对系统所形成的所有原始告警信息，系统均能够按各种条件对它们进行分类形成日、年报表，如设备告警信息日表、操作人员记录日表、操作人员登录记录表、油机运行记录表等,所有报表均可在数据库中保留至少2年。u系统报表、曲线管理功能系统具有统计功能,根据用户需要采用开放式软件，用户可自定义其所需要的各种报表。(系统本身具有一百多种报表、曲线格式）。系统所订的各种报表分为定时，查询,立即告警，日，月，年等；印制时间及设定方式如下：定时报表：依操作者设定的时间印制。立即告警报表、查询报表、操作记录表、操作人员登录记录表：可随时以报表形式显示欲查询的资料.日报图表：记录每日的重要资料。月报图表：记录一月的重要资料.年报图表：记录一年的重要资料.本系统日，月，年报表的印制依运作与告警资料，于指定时间自动绘印各种报表.系统的所有设备，如低压、电源、空调、电池、油机、环境等均可以形成日/月/年报表，报表的内容以用户的实际需要为主。u系统安全功能系统操作权限和配置功能系统具有完善的操作管理，为维护系统的安全，使用本设备某些功能时必须先输入密码口令(Password),只接受不显示，经系统确认后方可允许进入系统,进行操作，操作密码有不同的等级,并依口令的等级可开启不同的工作范畴，以限制不同人员的操作范围。 操作记录登记功能系统设有操作人员操作记录表，记录了操作人员姓名、操作时间、被操作设备名称、操作内容。操作人员登录记录功能系统设有操作人员登录记录表，记录了操作人员进入或退出系统的姓名、时间、操作名称等内容。交接班管理功能系统设有交接班设定功能,操作人员在进行交接班时，执行此项功能，就生成了交接班记录表，记录交接班人员的姓名、交接班时间时间、以及在交接班时（前）各种设备的故障情况等。u系统容错功能系统具有较强的容错能力,不会因用户的误操作而引起死机。对于外界的各种干扰，监控系统不产生误报警和混乱甚至死机；采用硬件WatchDog监视自动复位功能及软件自我诊断程序和诊断界面。1.1.2 综合布线工程1.1.2.1 项目概述本次综合布线的工作区主要集中机关办公楼一楼至四楼，按照机关办公大楼办公区分布,铺设行业涉密专网接入、政务内网接入、政务外网接入和VOIP语音网接入四套综合布线系统。对于专网和内网的布线采取光纤到桌面的方式，对于普通外网和VOIP语音系统全部采用屏蔽六类铜缆的布线方式。初步设计信息点位总计230个，其中专网数据点位74个、内网数据点位各60个，外网数据点位46个，语音点位50个。鉴于XXXX工作区分布集中的特点,本次综合布线由工作区子系统、水平子系统、管理子系统、设备间子系统组成，不涉及垂直子系统。1.1.2.2 设计依据lISO/IEC11801 建筑通用布线国际标准lEIA/TIA568A 商务楼通信建筑布线标准 lEIA/TIA569 商务楼通信通道和空间标准lYD/T926 大楼通信综合布线系统总规范lCECS72：97 建筑与建筑群综合布线工程设计规范lEN5022 电磁兼容标准lEIA/TIA TSB67 非屏蔽双绞线传输性能标准1.1.2.3 设计目标在此项目中采用光纤到桌面及屏蔽六类系统（用于外网及VOIP）解决方案。因为综合目前各国布线系统供应厂家解决方案和系统集成商施工的实际情况,我们认为使用光纤到桌面和六类系统产品可以保证千兆位速率以上数据传输。我们现在设计网络系统的一个重要原则应是尽量将整个计算机网络的传输瓶颈尽量从无源网络中排除，正常情况下应使其形成于交换机背板上或服务器连接上,这样一来才能易于网络升级,保护用户投资。根据以上分析，本次结构化布线系统应达到下列目标：l结构化综合布线系统具备端至端的1000MHz以上的传输带宽（根据不同的编码方式支持从十兆网络到千兆网络的有效传输)l建成后的结构化综合布线系统符合相关国际、国内标准对六类布线系统的性能指标要求l建成后的结构化综合布线系统应满足155Mbps/622Mbps ATM传输网络、端至端千兆以太网、FDDI/CDDI等网络组网要求l系统具备高速大容量的信息通信传输能力,提供办公区内全方位的业务支持，应支持高速计算机网络平台，多媒体音视频平台,楼宇控制、电子保安等现代楼宇智能管理平台等的高速可靠的信息传输l考虑到对网络可操作性和管理性能的要求较高，应以具有高可靠性的机柜型配线系统为核心，努力提高系统可管理性和安全性l具有开放式的结构，拥有一系列高品质的组件与周边设备,能与众多厂家网络传输及接入技术兼容，具有模块化、可扩展、面向用户的特点,遵从工业标准和商业建筑布线标准l不仅充分满足当前信息传输需求，而且能适应将来网络设备的升级与扩充1.1.2.4 系统设计1.1.2.4.1 工作区子系统工作区子系统由安装在各办公区的各类信息插座及其配套面板、跳线组成.对每个用户分配一个专网点位和一个内网点位，对于每个办公区分配一个VOIP语音点位和外网点位。工作区子系统信息插座主要安装在各工作区的墙
