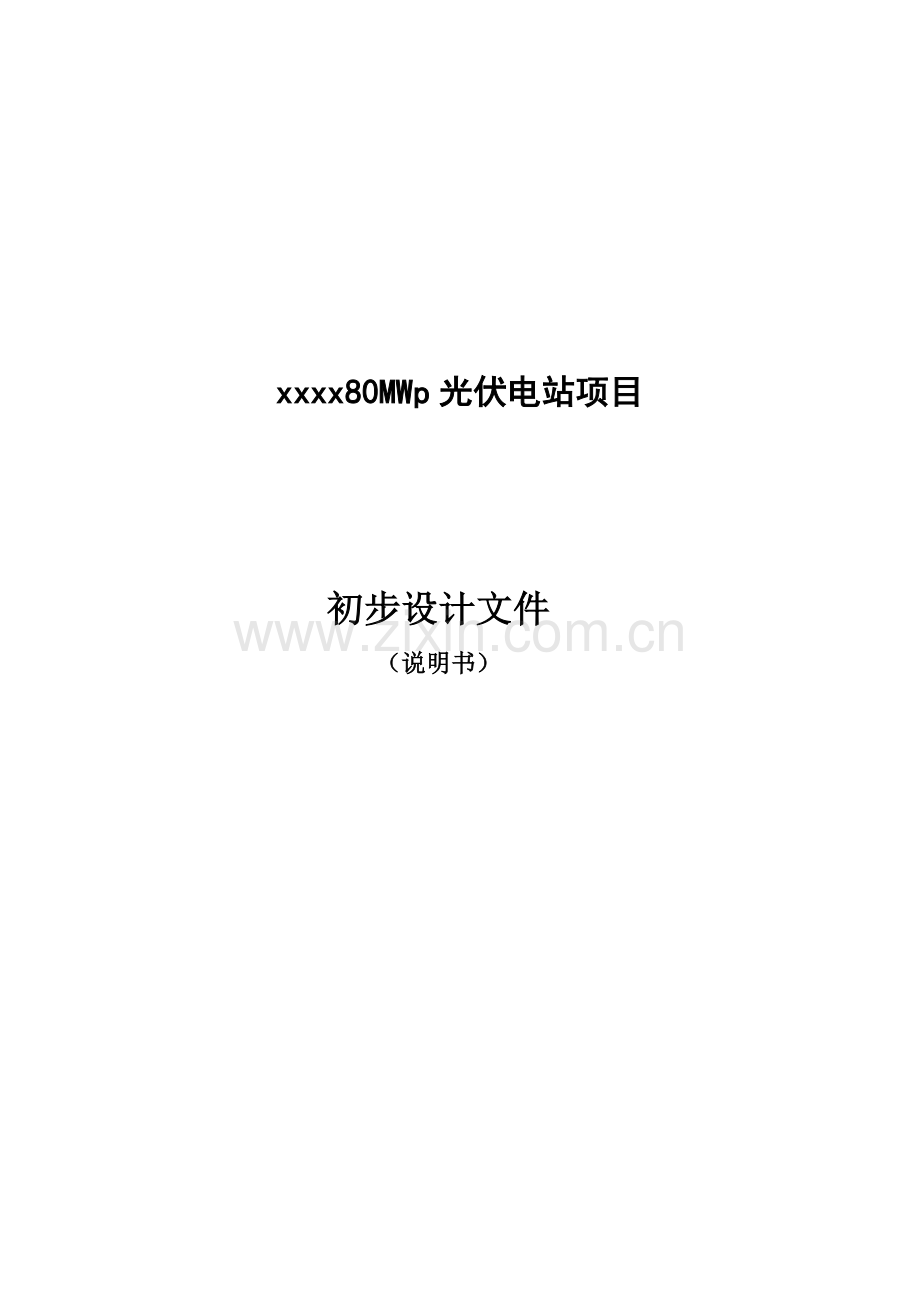

xxxx80MWp光伏电站项目

初步设计文件
（说明书）

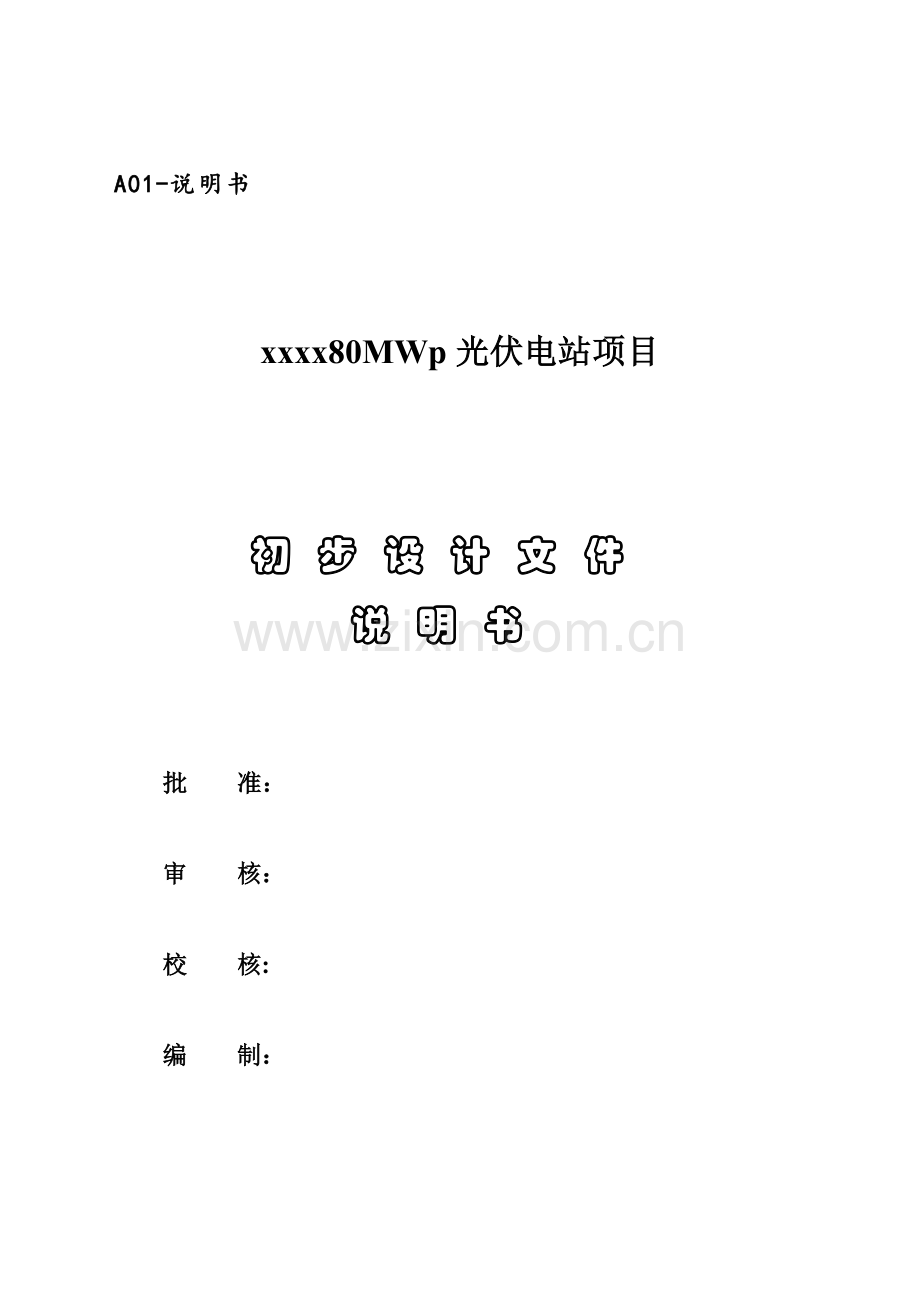

A01-说明书

xxxx80MWp光伏电站项目

初 步 设 计 文 件
说 明 书

批　　准：

审 核：

校 核:

编 制：

目 录
1 综合说明 1
1.1 概述 1
1.2 设计依据 1
1.3 工程地质 2
1.4 电网概况 3
1.5 主要设计原则及方案 4
2 太阳能资源分析 5
2.1 全国太阳能资源分析 5
2.2 项目所在地的自然环境概况 6
2.3 太阳能资源分析 6
2.4 气象条件影响分析 7
3 工程地质 10
3.1 概况 10
3.3岩土工程条件 11
3.4地下水 13
3.5不良地质作用及地质灾害 14
3.6场地岩土工程分析与评价 14
3.7场地土壤电阻率 18
3.8结论与建议 18
4 总图部分 20
4.1 概述 20
4.2 全站总体规划 21
4.3 总平面布置及竖向布置 21
4.4 站区管线布置 22
4.5 站区管线布置 22
4.6 站区绿化规划 23
5 光伏系统总体方案设计及发电量 24
5.1 光伏组件选型 24
5.2 光伏阵列运行方式选择 27
5.3 光伏方阵设计 31
5.4 光伏子方阵设计 32
5.5 辅助技术方案 35
5.6 发电量估算 36
6 电气 40
6.1 概述 40
6.2 电气主接线 41
6.3主要设备选择 42
6.4站用电系统接线及布置 47
6.5 交流不停电电源系统(UPS) 48
6.6 直流系统 48
6.7 电气设备布置 49
6.8 电气二次系统 49
6.9 过电压保护及接地 55
6.10 照明及检修 57
6.11 火灾报警系统 57
6.12 安保系统 57
6.13 电缆设施 58
7 土建工程 59
7.1概述 59
7.2 设计安全标准 59
7.3 阵列区 60
7.4 110kV升压站 61
7.5场前区建筑结构设计 61
7.6逆变-升压单元基础 62
7.7 防洪设计 62
7.8 光伏电站围栏设计 62
7.9 道路 62
7.10 主要建筑材料 63
7.11 采暖通风消防 64
7.12 给排水部分 65
8 消防部分 67
8.1 水工部分执行标准及规范 67
8.2 主要设计原则 67
8.3 建、构筑物的防火分类与耐火等级 67
8.4 消防措施 67
9 施工组织设计 69
9.1 编制依据 69
9.2 施工条件 69
9.3 施工总平面规划布置 71
9.4 施工交通运输 73
9.5 主要工程项目的施工方案 74
9.6 项目实施综合控制轮廓进度 81
10 工程管理设计 82
10.1 工程管理机构 82
10.2 主要管理设施 82
10.3 电站运行维护、回收及拆除 83
11 环境保护与水土保持设计 87
11.1 环境保护 87
11.2 水土保持设计 95
11.3水土保持设计评价及结论 96
12 劳动安全和工业卫生 97
12.1 设计依据 97
12.2 劳动安全和工业卫生设计 99
12.3 劳动安全和工业卫生管理 103
附图 106

1 综合说明
1.1 概述
1.1.1 项目概况
（1）项目名称：xxxx80MWp光伏电站项目；
（2）建设单位：中xx太阳能科技江西有限公司；
（3）建设规模：80MW光伏电站；
（4）项目地址：江西省上饶市万x县湖云乡湖云村；
（5）安装方式：21°固定倾角安装。
1.1.2 工程地理位置
本项目位于万x县境内。本项目建设场地位于上饶市万x县湖云乡湖云村附近，经纬度值分别为东经116°49′44″，北纬28°47′31″，规划使用面积约2300亩，安装规模80MWp。场址区东距X716县道，交通便利，运输方便。
万x县属亚热带季风湿润气候，年平均气温17.5℃，极端最高气温41.2℃，年极端最低气温-12.8℃，年平均降水量1908.4毫米，年平均无霜期254天。
万年地处江西省东北部、鄱阳湖东南岸，属于丘陵地区，土地面积1140.76平方公里。地理坐标为北纬2830'15"—2854'5"，东经11646'48'—11715'10"，东西宽47公里，南北长43公里。境内地貌类型以岗地、丘陵为主，辅之于滨湖平原，地势由东南向西北倾斜，呈阶梯状。东南部群山起伏，雄伟壮观，最高峰海拨685米；中部丘陵起伏，间夹小块平原；西北部与鄱阳毗邻，系滨湖地区，湖塘众多，地势较低，最低点海拨11.5米。
年均日照时数为1803.5小时，最长月份日照时数为255.4小时，出现在7月份；最短月份日照明数为83.6小时，出现在2月份。年均太阳辐射总量为108.7千卡/平方厘米。年平均气温为17.4℃，年均最高气温出现在1961年，18.6℃；极端最低温度-12.8℃，极端最高达41.2℃；年均降水量为1808.0毫米，最大最小值降水量分别为2879.7毫米和1230.7毫米。
1.2 设计依据
本初步设计说明书主要根据下列文件和资料进行编制：
（1）设计委托函；
（2）业主单位提供的红线坐标及红线图；
（3）勘察测绘单位出具的地勘资料及地形图等；
（4）本工程的可行性研究报告；
（5）业主单位提供的其他资料及要求。
本次初步设计原则上认真贯彻国家能源相关的方针和政策，符合国家的有关法规、规范和标准。
1.3 工程地质
1.3.1 概述
本项目位于万x县境内。本项目建设场地位于上饶市万x县湖云乡湖云村附近，经纬度值分别为东经116°49′44″，北纬28°47′31″，规划使用面积约2300亩，安装规模80MWp。场址区东距X716县道，交通便利，运输方便。
1.3.2 主要水文地质
本项目建设地点位于上饶市万x县湖云乡湖云村附近，经纬度值分别为东经116°49'44"，北纬28°47'31"，可利用土地范围面积约2315亩，安装规模80MWp。站址东侧为X716县道，交通便利。
1）拟建项目区域地质构造稳定，拟建项目范围内无深大断裂通过，适宜建设。
2）据《中国地震动峰值加速度区划图》(1：400 万)及《江西省地震动参数区划工作用图》(1：75 万)，站址区域内一般场地条件下50 年超越概率10％的地震动峰值加速度值为＜0.05g，对应抗震设防烈度为＜6 度，设计特征周期为0.35s。
3）升压站区域内地下水主要以上层滞水为主，勘察期间测得地下水位在3.5 米至5.6 米之间，该类型地下水位随季节性变化较大，水量大小和季节有关，补给方式为大气降水和地表水，排泄方式为蒸发及向低处渗透。本次升压站区域内勘探的各孔中未见潜水面，根据搜集附近工程资料及现场调查访问，附近居民用水（地势较低处）的水井深度为10～20m。
光伏阵列站区位于湖云湖内，湖水与附近的溪流以及水塘有水力联系，水位随季节性变化较小，水量大小也和季节有关，补给方式为大气降水、溪流和水塘水，排泄方式为蒸发及向低处渗透。根据实测水库历史最高洪水位，在加上0.5m 的安全超高，即设计洪水位为15.7m。
据调查了解当地建筑经验及相近工程水样分析结果，项目区域地表水对混凝土结构具弱腐蚀性，对钢筋混凝土中钢筋具微腐蚀性。
4）拟建场区内无文物、遗址、遗迹和化石群，是否有地下文物等尚未发现。
5）本场区地势起伏较小。场区区域下伏无可溶岩、不存在岩溶、无地面塌陷及采空区，也不存在滑坡、崩塌、泥石流等不良地质作用分布。
6）地基承载力特征值建议如下：①层耕表土Es=2~2.5MPa；②层素填土，Es=2.5~3.0MPa；③层淤泥质土fak=70~75kPa，Es=2~2.5MPa；④层粘土fak=160~170kPa，Es=3.5~5.1MPa；⑤层粘土fak=170~180kPa，Es=5~6MPa；⑥层粘土fak=200~220kPa，Es=6.5~8.5MPa；⑦层粘土fak=260~280kPa ， Es=7.4~14.6MPa ； ⑧ 层粉土fak=150~160kPa ，Es=5~6.5MPa；⑨层细砂fak=160~170kPa，Es=5~6.5MPa；
7）本项目升压站区域建议采用天然地基，⑥、⑦层粘土层位稳定，层厚较厚，承载力较高，工程性能较好，是良好的天然地基持力层。
光伏阵列站区持力层以上无密实砂层，建议采用预制管桩，其具有经济性好、施工速度快的特点。④层粘土有软弱夹层，不建议光伏阵列以该层作为天然地基持力层；⑤、⑥层粘土层位稳定，层厚较厚，承载力较高，工程性能较好，是良好的天然地基持力层。项目区域内①层耕表土呈松散状、欠固结、②层素填土呈松散状、欠固结，呈软塑粘性土状，③层淤泥质土为软塑，三者均为高压缩性土，承载力不高，对工程无实际意义。
须特别注意升压站区域内第④、⑥、⑦层粘土易散，遇水迅速软化崩解，施工时应进行场地降水，确保基坑内无水，开挖后及时浇筑基础。
8）结合钻孔的地层划分及资料分析，剔除其中异常值，考虑雨季系数1.5~2.0，升压站场地土壤电阻率可按700~800Ω.m 考虑；光伏阵列站区位于湖中，土壤电阻率较小，可按140~180Ω.m 考虑。
1.4 电网概况
1.4.1 万年电网现状
万x县位于江西省东北部，鄱阳湖东南岸，东与弋阳交壤，西与余干毗邻，南与鹰潭市交壤，北与鄱阳、乐平相邻，隶属于上饶市行政区域管辖，供电隶属于赣东北供电公司管辖。万x县东西宽47公里，南北长43公里，土地面积1140.76平方公里。
万x县下辖6个镇，6个乡。截止2011年末，总人口约40.5万人，其中非农业人口7.6万，占全部人口的18.6%，人口自然增长率为7.38‰。
至2014年底，万x县电源总装机容量约为1.9MW，年发电总量约334.2万kWh。均为没有库容的径流式小水电站。
截止2014年底，万x县220kV变电站1座，即高新变（2×150MVA）。有110kV变电站3座，分别为牛头岭变（50+31.5MVA）、万年变（2×31.5+50MVA）、桥头变（20+31.5MVA），总容量为246MVA。有35kV公用变电站7座，主变11台，总容量54.1MVA。另有35kV用户专变1座，为银金矿变（1×1.6MVA）；有35kV开关站1座，为石镇开关站。
2014年万x县统调用电量约3.2656亿kWh，2014年万x县全社会用电量6.2958亿kWh，全社会最大供电负荷135.2MW。
1.5 主要设计原则及方案
一、安全可靠性原则
本工程采用多支路并接的“积木式”技术方案，分块发电、集中并网的建设模式。
本项目共有75个发电单元，每10个发电单元“T”接在一回35kV的进线电缆线路上，接入一台35kV高压开关柜。
35kV配电装置为单母线接线，集电线路进线8回（预留2回），接地变压器、母线设备、无功补偿装置出线各1回，主变出线1回。
以光伏组件—直流防雷汇流箱—直流配电柜—并网逆变器—箱式升压变压器组成一个发电单元。每个1MW光伏发电单元内，每18块310W光伏组件串联为一个支路，以16或12个支路接入一个直流防雷汇流箱，共约14个直流防雷汇流箱；每6个直流防雷流线箱出线接入1台500kW逆变器，每个发电单元共2台逆变器。逆变器输出为315V三相交流，通过电缆分别连接至1000kVA箱式升压变压器的低压侧。
本项目工程建设规模为 80MWp（按远期100MW考虑），根据万x县负荷发展和电网规划，湖云光伏电站所发电力主要在万x县境内消纳。根据接入系统评审意见，本光伏电站新建1座110kV升压站，升压站新建1台主变，结合远期规模，容量选择100MVA，升压站以1回110kV线路接入在建的青云110kV变电站，线路长度约19km，线路选用LGJ-300导线。
二、经济性原则
系统运行的经济性主要包括实现光伏电站的最大化运行方案。设计中合理设计光伏子系统的容量及逆变器、变压器的配置，有效的节省了成本，增加了运行便利程度。

2 太阳能资源分析
2.1 全国太阳能资源分析
下图为我国国家气象局风能太阳能资源评估中心发布的我国日照资源分布图：
项目所在地

图2-1 我国太阳能资源分布图
按照我国日照资源分布图及太阳能资源评估方法（QX/T89-2008）将我国分为四类地区。
一类地区（资源最丰富带）全年辐射量在6300MJ/m2以上。主要包括青藏高原、甘肃北部、宁夏北部、新疆南部、河北西北部、山西北部、内蒙古南部、宁夏南部、甘肃中部、青海东部、西藏东南部等地。
二类地区（资源很丰富带） 全年辐射量在5040～6300MJ/m2。主要包括山东、河南、河北东南部、山西南部、新疆北部、吉林、辽宁、云南、陕西北部、甘肃东南部、广东南部、福建南部、江苏中北部和安徽北部等地。
三类地区（资源丰富带） 全年辐射量在3780～5040MJ/m2。主要是长江中下游、福建、 浙江和广东的一部分地区，春夏多阴雨，秋冬季太阳能资源还可以。
四类地区（资源一般带） 全年辐射量在3780MJ/m2以下。主要包括四川、贵州两省。此区是我国太阳能资源最少的地区。
一、二、三类地区，年辐射量不小于3780 MJ/m2，是我国太阳能资源丰富或较丰富的地区，面积较大，约占全国总面积的2／3以上，具有利用太阳能的良好条件。四类地区虽然太阳能资源条件较差，但仍有一定的利用价值。
项目地近年水平面平均年太阳辐射量为4603.7MJ/m。属我国三类太阳能资源区域，适合建设太阳能光伏发电项目。
2.2 项目所在地的自然环境概况
本项目位于万x县境内。本项目建设场地位于上饶市万x县湖云乡湖云村附近，经纬度值分别为东经116°49′44″，北纬28°47′31″，规划使用面积约2300亩，安装规模80MWp。场址区东距X716县道，交通便利，运输方便。
万x县属亚热带季风湿润气候，年平均气温17.5℃，极端最高气温41.2℃，年极端最低气温-12.8℃，年平均降水量1908.4毫米，年平均无霜期254天。
万年地处江西省东北部、鄱阳湖东南岸，属于丘陵地区，土地面积1140.76平方公里。地理坐标为北纬2830'15"—2854'5"，东经11646'48'—11715'10"，东西宽47公里，南北长43公里。境内地貌类型以岗地、丘陵为主，辅之于滨湖平原，地势由东南向西北倾斜，呈阶梯状。东南部群山起伏，雄伟壮观，最高峰海拨685米；中部丘陵起伏，间夹小块平原；西北部与鄱阳毗邻，系滨湖地区，湖塘众多，地势较低，最低点海拨11.5米。
年均日照时数为1803.5小时，最长月份日照时数为255.4小时，出现在7月份；最短月份日照明数为83.6小时，出现在2月份。年均太阳辐射总量为108.7千卡/平方厘米。年平均气温为17.4℃，年均最高气温出现在1961年，18.6℃；极端最低温度-12.8℃，极端最高达41.2℃；年均降水量为1808.0毫米，最大最小值降水量分别为2879.7毫米和1230.7毫米。
2.3 太阳能资源分析
2.3.1 项目所在地太阳能资源分析
本项目站址暂无太阳能辐射长期观测资料，本阶段选用NASA太阳辐射量数据进行分析。
NASA数据库模拟出的气象数据是基于插值算法计算的结果，插值算法基本原理是，以全球范围内的7700多个观测站数据作为基础数据库，当输入任意一个站点经纬度时，软件自动在以站点为中心1000km范围内搜索观测站，然后通过插值算法将参考气象站数据折算成所需站点数据。
NASA气象数据库日照辐射量如下表：
表2-3 年平均水平面月辐照度（NASA数据）
月份
月辐照度（MJ/m²/m）
月辐照度（kwh/m²)
一月
240.25
66.74
二月
238.33
66.20
三月
276.19
76.72
四月
344.78
95.77
五月
437.38
121.5
六月
435.20
120.89
七月
545.19
151.44
八月
503.09
139.75
九月
416.32
115.64
十月
358.33
99.53
十一月
298.08
82.8
十二月
280.29
77.86
年日照辐射总量
4373.43
1214.84

2.3.2 评价及结论
综上所述，本工程代表年太阳总辐射量为4373.43MJ/㎡，根据《太阳能资源评估方法》（QX/T 89-2008），属于三类地区，资源稳定程度为稳定。
2.4 气象条件影响分析
2.4.1 气象条件概况
万年地处江西省东北部、鄱阳湖东南岸，属于丘陵地区，土地面积1140.76平方公里，境内地貌类型以岗地、丘陵为主，辅之于滨湖平原，地势由东南向西北倾斜，呈阶梯状。东南部群山起伏，雄伟壮观，最高峰海拨685米。中部丘陵起伏，间夹小块平原。西北部与鄱阳毗邻，系滨湖地区，湖塘众多，地势较低，最低点海拨11.5米。属亚热带季风区，风向有季节性变化。秋季北方冷空气南下，冬季冷空气势力达到最强，因此秋冬二季以偏北风为主;春季，南方暖湿气流势力增强，与北方冷气团在万年地区来往重复，表现为偏北风和偏南风交替出现;夏季暖空气势力达到最强，多受副热带高压控制，天气炎热，偶有台风影响，地面多偏南风。
（1）基本气象要素
万x县基本气象要素资料，见表2-2
表2-2 万年气象站基本气象要素统计表
序号
项目
单位
数量
备注
1
多年平均气温
℃
17.4

2
极端最高气温
℃
41.52

3
极端最低气温
℃
-12.8

4
年平均降水量
mm
1808

5
年最大降水量
mm
1230.7

6
年最小降水量
mm
287.7

7
年均相对湿度
%
82

8
最大相对湿度
%
84

9
最小相对湿度
%
76

10
年平均风速
m/s
1.6

2.4.2 气候条件影响分析
（1）环境温度条件分析：
万年气候湿润，气温日差较小，年平均气温为17.4℃。本工程选用逆变器的工作环境温度范围为-25～40℃，选用组件的工作温度范围为-40～85℃。正常情况下，组件的板面工作温度要比当时环境温度高出10℃~30℃左右。
从上述气温数据可以看出，组件的工作温度可控制在允许范围内，但在组件串并联组合中，应根据当地的实际气温情况进行温度修正计算，以确保系统有较高的运行效率；同时，对于布置在逆变器室内的设备，也应采取相应工程措施和工艺，控制其工作温度保持在允许工作温度范围内。
综上所述，厂区气温条件对电气设备有一定的影响，但可以通过一系列措施使气温条件的影响控制在相应的安全范围内。
（2）风速影响
本工程地处丘陵地带，多年平均风速1.6m/s年平均大风1.7次，年最多大风日数90 天，风向以北风和南风为主，故在该地区风速对光伏电站的影响较小。

3 工程地质
3.1 概况
3.1.1工程概况
根据《江西省地质构造图》（1：100 万）（图2-1）和《江西省区域地质志》，站址区域地质构造单元位于赣北扬子准地台（Ⅰ1）之江南台隆（Ⅱ2）之萍乡-乐平台陷（Ⅲ5）之丰城-乐平凹断束（Ⅳ12）构造单元。
萍乡-乐平台陷（Ⅲ5）：本区南北两侧均大致以深断裂为界，广泛出露晚古生代和中生代地层。中部及西部，晚古生代及其以后的沉积层甚为发育，总厚度达13000-15000 米；沉积盖层褶皱，主要发育于西端之萍乡-高安地区，以过渡型褶皱和宽展型褶皱为主，在萍乡-宜春地区，尚发育一系列同斜转褶皱，南翼倒转。断裂颇为发育，主要以北东东之走向冲断层为主，且往往成群、成组出现。其它尚有北北东向、近东西向及北西向断裂，但其规模一般较小。岩浆活动比较微弱，仅在其次级隆起和断裂带的交叉复合地段，有少许加里东期和燕山期的花岗岩、花岗闪长岩及少许燕山-喜马拉雅的基性岩及超基性岩。
丰城-乐平凹断束（Ⅳ12）：大致西以新干-湖口深断裂为界，东经余干、乐平至婺源一带。南北两侧均为深断裂所限，呈一近北东向的狭长地带。西段多为第四系所覆盖，基岩出露甚少，仅有少许晚古生代及中新生代地层出露；区内基底褶皱强烈，盖层褶皱较弱。前者呈北东东至北东向展布，后者主要呈北东向展布，受断裂破坏严重。断裂较为发育，以北东向断层为主，且多成组、成带出现，延伸一般为数十公里到百余公里。岩浆岩不甚发育。
本项目介于三条深大断裂之间，其中西北侧为鹰潭-瑞昌大断裂，其总体延伸方向为西北-东南向，本项目距离其约20km 左右；宜丰-景德镇深断裂（3），其总体延伸方向为东北-西南向，距离约13km左右；东南侧为丰城-婺源断裂（4），北东向延入浙西，距离约8km。根据《建筑抗震设计规范》（GB50011-2010），上述各断裂与本工程距离大于13km，因此，判定拟建站址区域属相对稳定区域。
综合上述构造单元、地质构造、断裂活动、地震活动等特征表明：本场区在区域地质上属于相对稳定地段，适宜光伏项目的建设。
3.2.2地震地质及地震动参数
江西是个少震弱震区。根据国家地震局分析预报中心编制的《中国地震震中分布图》(1：600 万)和《江西省地震志》，拟选站址建项目区域历史上无强震发生，1995 年4 月15 日发生的4.9级地震及2005年11月26日发生的5.7 级地震的震中均位于瑞昌—九江县交界地带。德安县1634 年6 月曾发生一次5 级地震，烈度Ⅵ度，震中位于北纬29.3°，东经115.7°。1971 至1978 年间德安县共发生5 次小震，震级2-3.1 级。从地震的活动特点来看，强度小，频率低，活动点分散，对拟建项目影响极小。
根据《中国地震动峰值加速度区划图》(1：400 万)及《江西省地震动参数区划工作用图》(1：75 万)（2003 年版），拟建项目区域内一般场地条件下50年超越概率10%的地震动峰值加速度小于0.05g，对应抗震设防烈度小于6 度。
根据最新发布的《中国地震动峰值加速度区划图》（1：400 万）及《中国地震动参数区划图》（GB 10306-2015）(2015年05月15日发布，2016年06月01日实施)，拟建项目区域内一般场地条件下50年超越概率10%的地震动峰值加速度为0.05g，对应抗震设防烈度为6度。
根据《中国地震动反应谱特征周期区划图》(1：400 万)，拟建项目区域一般场地条件下地震动反应谱特征周期为：0.35s。
根据最新发布的《中国地震动反应谱特征周期区划图》(1：400万)，拟建项目区拟建项目区域一般场地条件下地震动反应谱特征周期为：0.35s。
3.3岩土工程条件
3.3.1地形地貌
拟建项目地形相对较宽缓，植被稀疏。其中，升压站区域位于岗地，海拔高程在18.3 米~20.2 米；光伏阵列站区位于湖云湖内，湖底海拔高程在12.2 米~13.1 米，地形平坦，起伏小。
3.3.2地层岩性
根据江西省地质图（1:50 万）（图4-2）、地质矿产图（波阳幅）（1:20 万）及实地勘探，场区内出露地层岩性主要有第四系覆盖层，本区域基岩埋深很深，本次钻探未能揭露。勘探深度内场地地层由新到老描述如下：
①耕表土（Q4ml）：灰褐色，褐红色，松散，稍湿，主要成分为粘性土，夹少量植物根系。该层土为新近堆积，沉降尚不稳定，具高压缩性，承载力较低。
升压站区域分布，仅在第ZK1，ZK2，ZK3，ZK4，ZK5，ZK6，ZK25 号孔一带可见；最薄处为0.20 米，见于ZK25 号孔；最厚处为0.40 米，见于ZK1 号孔；平均厚度为0.33 米；层面最高处标高为20.10米，见于ZK1 号孔；层面最低处标高为13.20 米，见于ZK25 号孔；平均标高为18.29 米。
②素填土（Q4ml）：褐红色，松散，湿-饱和，主要成分为粘性土，粘性土状态为软塑。该层填土为新近堆填（人工堆填坝），以分隔湖与鱼塘。沉降尚不稳定，具高压缩性，承载力较低。
光伏阵列站区分布，仅在第ZK12，ZK20，ZK21，ZK27，ZK30号孔一带可见；最薄处为0.30 米，见于ZK12 号孔；最厚处为2.30米，见于ZK20 号孔；平均厚度为1.60 米；层面最高处标高为14.50米，见于ZK30 号孔；层面最低处标高为14.00 米，见于ZK20 号孔；平均标高为14.22 米。
③淤泥质土（Q4lal）：灰褐色，黑色，软塑，稍有臭味。稍有光泽，韧性低，干强度低，无摇震反应。
光伏阵列站区分布，仅在第ZK7，ZK8，ZK9，ZK10，ZK11，ZK12，ZK13，ZK14，ZK15，ZK16，ZK17，ZK18，ZK19，ZK20，ZK21，ZK22，ZK23，ZK24，ZK25，ZK26，ZK27，ZK28，ZK29，ZK30 号孔一带可见；最薄处为0.40 米，见于ZK27 号孔；最厚处为0.90 米，见于ZK28 号孔；平均厚度为0.55 米；层面最高处标高为13.80 米，见于ZK12 号孔；层面最低处标高为11.70 米，见于ZK20号孔；平均标高为12.45 米。
④粘土（Q2el、Q4lal）:褐红色，灰白色，可塑。稍有光泽，韧性中等，干强度中等，无摇震反应。
全场地分布，最薄处为0.50 米，见于ZK25 号孔；最厚处为3.30米，见于ZK3 号孔；平均厚度为1.31 米；层面最高处标高为19.70米，见于ZK1 号孔；层面最低处标高为11.10 米，见于ZK20 号孔；平均标高为13.28 米。
⑤粘土（Q2el）：褐红色、灰白色、灰褐色，可-硬塑。稍有光泽，韧性中等，干强度中等，无摇震反应。
光伏阵列站区分布。仅在第ZK7，ZK8，ZK9，ZK10，ZK11，ZK12，ZK13，ZK14，ZK15，ZK16，ZK17，ZK18，ZK19，ZK20，ZK21，ZK22，ZK23，ZK24，ZK25，ZK26，ZK27，ZK28，ZK29，ZK30 号孔一带可见；最薄处为0.60 米，见于ZK27 号孔；最厚处为3.60 米，见于ZK15 号孔；平均厚度为2.76 米；层面最高处标高为12.70 米，见于ZK12 号孔；层面最低处标高为10.00 米，见于ZK20号孔；平均标高为10.84 米。
⑥粘土（Q2el）：褐红色、灰白色、灰褐色，硬塑。稍有光泽，韧性中等，干强度高，无摇震反应。
全场地分布；最薄处为1.30 米，见于ZK1 号孔；最厚处为6.50米，见于ZK25 号孔；平均厚度为3.06 米；层面最高处标高为17.10米，见于ZK1 号孔；层面最低处标高为7.10 米，见于ZK13 号孔；平均标高为9.76 米。
⑦粘土（Q2el）：褐红色，坚硬。
升压站区域内分布；仅在第ZK1，ZK2，ZK3，ZK4，ZK5，ZK6 号孔一带可见；最薄处为3.90 米，见于ZK5 号孔；最厚处为5.50 米，见于ZK1 号孔；平均厚度为4.83 米；层面最高处标高为15.80 米，见于ZK1 号孔；层面最低处标高为13.10 米，见于ZK5 号孔；平均标高为14.72 米。
⑧粉土（Q2el）：棕黄色，湿-饱和，稍密，可塑土状。干强度低，韧性低，摇振反应中等，无光泽。
升压站区域内分布；仅在第ZK1，ZK2，ZK3，ZK4，ZK5，ZK6 号孔一带可见；最薄处为1.10 米，见于ZK3 号孔；最厚处为1.70 米，见于ZK1 号孔；平均厚度为1.47 米；层面最高处标高为10.60 米，见于ZK3 号孔；层面最低处标高为9.20 米，见于ZK5 号孔；平均标高为9.88 米。
⑨细砂（Q2el）：棕黄色，饱和，稍密，分选性好，颗粒均匀，可见长石、石英、云母等，岩心呈散状，钻进有涌砂、塌孔现象。
全场地分布；层面最高处标高为9.50 米，见于ZK3 号孔；层面最低处标高为4.20米，见于ZK25 号孔；平均标高为5.44 米；该层未钻穿，该层厚度不详。
3.4地下水
升压站区域内地下水主要以上层滞水为主，勘察期间测得地下水位在3.5 米至5.6 米之间，该类型地下水位随季节性变化较大，水量大小和季节有关，补给方式为大气降水和地表水，排泄方式为蒸发及向低处渗透。本次升压站区域内勘探的各孔中未见潜水面，根据搜集附近工程资料及现场调查访问，附近居民用水（地势较低处）的水井深度为10～20m。
光伏阵列站区位于湖云湖内，湖水与附近的溪流以及水塘有水力联系，水位随季节性变化较小，水量大小也和季节有关，补给方式为大气降水、溪流和水塘水，排泄方式为蒸发及向低处渗透。根据实测水库历史最高洪水位，在加上0.5m 的安全超高，即设计洪水位为15.7m。
升压站与湖云湖有水力联系，为评价场地水对建筑材料的腐蚀性，在湖云湖内采集了2 组水样进行水质腐蚀性分析）。
根据《岩土工程勘察规范》（GB50021-2001 2009 年版）附录G 第G.0.1 有关条文：地下水按II 类环境、粘性土及粉土层按B类渗透性判定水对混凝土结构、钢筋混凝土中的钢筋及钢结构腐蚀性评价根据试验结果：场区区域地下水对混凝土结构具弱腐蚀性，对钢筋混凝土中钢筋具微腐蚀性。
3.5不良地质作用及地质灾害
本项目升压站位于丘陵岗地，光伏阵列站区位于湖云湖内，地势起伏较小。升压站及光伏阵列站区下伏无可溶岩、不存在岩溶、无地面塌陷及采空区，也不存在滑坡、崩塌、泥石流等不良地质作用分布。
3.6场地岩土工程分析与评价
3.6.1地基岩土参数的统计分析及选用
本次勘测室内试验包括土的物理性质试验及压缩、剪切试验，外业取原状土18 件（详见附表1：土工试验报告）；在现场勘测时进行了标准贯入试验，对各项试验进行了统计分析，其结果见下表。

表3-1 土工试验主要物理力学指标统计表
土层编号
土层名称
统计项目
含
水
率
Ｗ％
湿
密
度
ρ
g/cm3
孔
隙
比
ｅ
液
性
指
数
IL
压缩
模
量Es1-2
MPa
凝
聚
力
ＣukPa
摩
擦
角
Φu°
4
粘土（可塑）
取 样 数
6
6
6
6
6
6
6
最大值
34.9
1.81
1.153
0.41
11.4
76.2
24.2
最小值
30.6
1.65
1.025
0.06
1.9
10.4
14.1
平均值
33.8
1.76
1.084
0.19
5.1
38.7
20.2
标准差
1.7
0.06
0.052
0.14
3.5
27.6
3.5
6
粘土（硬塑）
取 样 数
6
6
6
6
6
6
6
最大值
34.6
1.93
1.041
0.26
18.4
90.8
27.3
最小值
27.3
1.79
0.820
<0
3.4
36.7
15.0
平均值
30.6
1.88
0.902
0.03
9.1
53.8
22.0
标准差
2.7
0.05
0.088
0.20
5.1
19.7
4.6
7
粘土（坚硬）
取 样 数
6
6
6
6
6
6
6
最大值
31.8
2.00
0.945
0.05
19.0
81.3
29.3
最小值
26.2
1.86
0.718
<0
7.4
54.1
18.4
平均值
28.8
1.93
0.833
<0
15.6
71.9
22.1
标准差
2.0
0.05
0.086
0.07
4.3
10.8
5.0

表3-2 标准贯入试验成果统计表
层号
土层名称
试验次数
实测击数
范围值
实测击数
平均值
修正统
计值N
4
粘土（可塑
7
7～10
8.8
7.6
6
粘土（硬塑）
7
13～18
15.7
14.1
7
粘土（坚硬）
7
21～29
25.8
21.7

表3-3 各岩土层主要物理力学指标推荐值
物理学
指标
地层
岩性
天然
容重
kN/m3
含
水
率
Ｗ
％
湿
密
度
ρ
g/cm3
孔
隙
比
ｅ
液性
指
数
IL
压缩
模量
EsMpa
凝聚力
C
(kPa)
内摩
擦角
ϕ(o)
承载力
特征值
fak(kPa)
混凝土预制桩
极限侧
阻力标
准值qsik
(kPa)
极限端阻
力标准值
qpk(kPa)
抗拔系
数λ
①耕表土
16
~16.2

2
~2.5

22
~24

②素填土
16.0
~16.5

2.5
~3.0

23
~25

③ 淤泥质
土
16.5
~17.0

2
~2.5
12
~12.5
6
~6.5
70
~75
15
~22

④粘土（可
塑）
17.5
~18.1
30.6
~34.9
16.5
~18.1
1.025
~1.153
0.50
~0.61
3.5
~5.1
11.4
~22.7
13.1
~16.4
160
~170
55
~62

⑤粘土（可
-硬塑）
18.5
~19.0
33.9
~37.1
17.5
~19.0
0.923
~1.094
0.27
~0.41
5
~6
15.6
~26.5
15
~17.3
170
~180
70
~78
1700
~1900
0.7
⑥粘土（硬
塑）
17.9
~19.5
27.3
~34.6
17.9
~19.3
0.820
~1.041
-0.03
~0.26
6.5
~8.5
36.7
~39.6
17
~18.4
200
~220
86
~92
2500
~3000
0.7
⑦粘土（坚
硬）
19.5
~20.0
26.3
~31.8
18.6
~20.0
0.718
~0.945
-0.01
~0.05
7.4
~14.6
38.6
~42.6
18.4
~20.5
260
~280
98
~101
3500
~3800
0.8
⑧粉土
18.0
~18.5
38.5
~41.8
18.0
~18.5
0.948
~1.078

5.0
~6.5
15
~16.6
17.9
~20.1
150
~160
26
~30
700
~800
0.7
⑨细砂
18.0
~18.5
50.6
~61.8
18.0
~18.5

5.0
~6.5

21.1
~23.0
160
~170
45
~50
1900
~2100
0.6
注：表中桩基指标是按l<9.0m 提供的参数指标；抗拔系数是根据《建筑桩基技术规范》（JGJ94-2008）取值，且应试桩；
3.6.2 地基岩土层分析与评价
①耕表土：灰褐色，褐红色，松散，稍湿，主要成分为粘性土，夹少量植物根系。该层土为新近堆积，沉降尚不稳定，具高压缩性，承载力较
