阳泉市上社煤炭有限责任公司矿井选煤厂年入选原煤300万吨项目节能评估报告

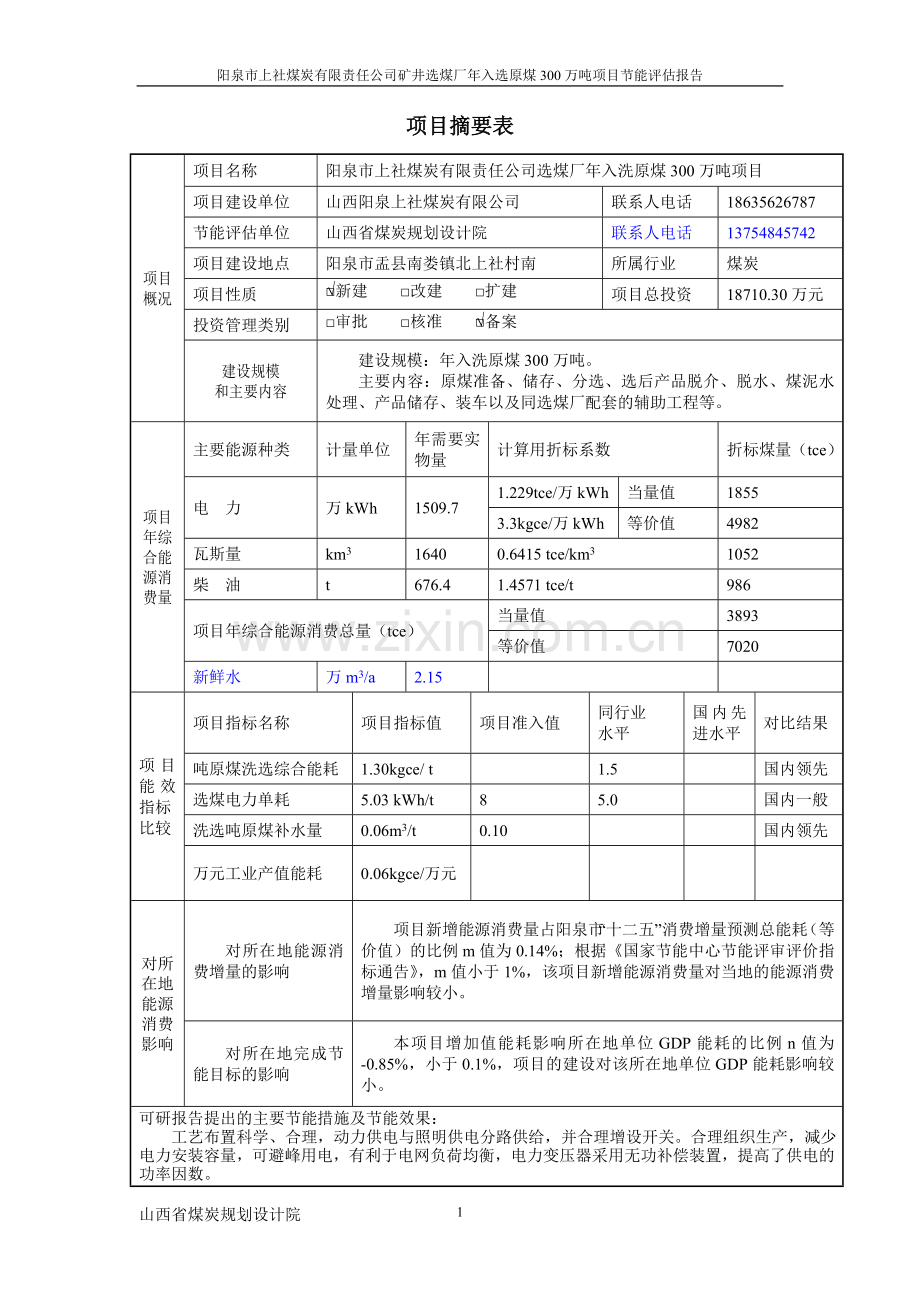

项目摘要表
项目概况
项目名称
阳泉市上社煤炭有限责任公司选煤厂年入洗原煤300万吨项目
项目建设单位
山西阳泉上社煤炭有限公司
联系人电话
18635626787
节能评估单位
山西省煤炭规划设计院
联系人电话
13754845742
项目建设地点
阳泉市盂县南娄镇北上社村南
所属行业
煤炭
项目性质
新建 □改建 □扩建
项目总投资
18710.30万元
投资管理类别
□审批 □核准 备案
建设规模
和主要内容
建设规模：年入洗原煤300万吨。
主要内容：原煤准备、储存、分选、选后产品脱介、脱水、煤泥水处理、产品储存、装车以及同选煤厂配套的辅助工程等。
项目年综合能源消费量
主要能源种类
计量单位
年需要实物量
计算用折标系数
折标煤量（tce）
电 力
万kWh
1509.7
1.229tce/万kWh
当量值
1855
3.3kgce/万kWh
等价值
4982
瓦斯量
km3
1640
0.6415 tce/km3
1052
柴 油
t
676.4
1.4571 tce/t
986
项目年综合能源消费总量（tce）
当量值
3893
等价值
7020
新鲜水
万m3/a
2.15

项目能效指标
比较
项目指标名称
项目指标值
项目准入值
同行业
水平
国内先进水平
对比结果
吨原煤洗选综合能耗
1.30kgce/ t

1.5

国内领先
选煤电力单耗
5.03 kWh/t
8
5.0

国内一般
洗选吨原煤补水量
0.06m3/t
0.10

国内领先
万元工业产值能耗
0.06kgce/万元

对所在地能源消费影响
对所在地能源消费增量的影响
项目新增能源消费量占阳泉市“十二五”消费增量预测总能耗（等价值）的比例m值为0.14%；根据《国家节能中心节能评审评价指标通告》，m值小于1%，该项目新增能源消费量对当地的能源消费增量影响较小。
对所在地完成节能目标的影响
本项目增加值能耗影响所在地单位GDP能耗的比例n值为-0.85%，小于0.1%，项目的建设对该所在地单位GDP能耗影响较小。
可研报告提出的主要节能措施及节能效果：
工艺布置科学、合理，动力供电与照明供电分路供给，并合理增设开关。合理组织生产，减少电力安装容量，可避峰用电，有利于电网负荷均衡，电力变压器采用无功补偿装置，提高了供电的功率因数。

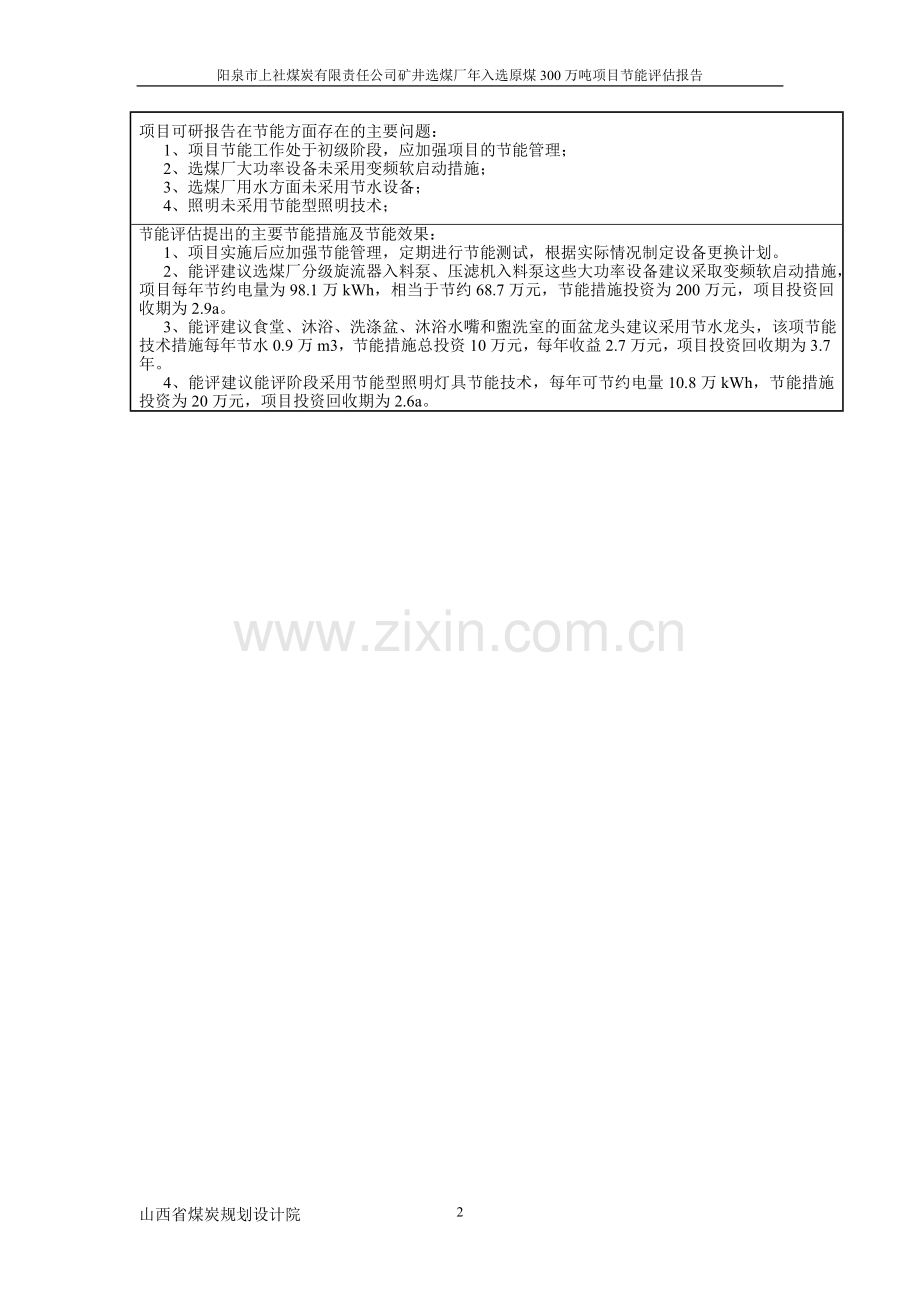

项目可研报告在节能方面存在的主要问题：
1、项目节能工作处于初级阶段，应加强项目的节能管理；
2、选煤厂大功率设备未采用变频软启动措施；
3、选煤厂用水方面未采用节水设备；
4、照明未采用节能型照明技术；
节能评估提出的主要节能措施及节能效果：
1、项目实施后应加强节能管理，定期进行节能测试，根据实际情况制定设备更换计划。
2、能评建议选煤厂分级旋流器入料泵、压滤机入料泵这些大功率设备建议采取变频软启动措施，项目每年节约电量为98.1万kWh，相当于节约68.7万元，节能措施投资为200万元，项目投资回收期为2.9a。
3、能评建议食堂、沐浴、洗涤盆、沐浴水嘴和盥洗室的面盆龙头建议采用节水龙头，该项节能技术措施每年节水0.9万m3，节能措施总投资10万元，每年收益2.7万元，项目投资回收期为3.7年。
4、能评建议能评阶段采用节能型照明灯具节能技术，每年可节约电量10.8万kWh，节能措施投资为20万元，项目投资回收期为2.6a。
前 言
节约能源是中国经济发展的一项长期战略方针，其不仅是位缓解能源供需矛盾，更是为了国民经济健康的发展和保护环境，同时对产业结构调整和产业升级具有重大意义。
煤炭作为我国主要能源和工业生产的重要原料，是世界上第一煤炭生产和消费大国，为提高煤炭利用效率，减轻煤炭生产消费对环境的影响，鼓励发展煤炭洗选加工行业，促进煤炭清洁、高效利用，目前我国已经拥有一批在世界上处于先进水平的洗煤工艺和技术设备，但是仍有大量未经洗选的原煤直接消费，加大了环境污染，与此同时，我国存在能源利用效率低的问题。
煤炭洗选加工是煤炭生产不可缺少的一个环节，实践表明，经过洗选的炼焦精煤灰分每降低1%，炼铁高炉利用系数可提高4%；经过洗选的动力煤用于发电，可节煤10%左右，同时硫分每降低0.1%，SO2可减少8%，经过洗选的无烟煤用于合成氨的生产可节煤20%~25%。如何普及洗煤行业，加大原煤的洗选率，提高能源使用效率是我过发展中刻不容缓的任务。
为落实科学发展观，促进社会经济全面协调可持续发展确保固定资产投资项目合理利用并节约能源，推进节能降耗，根据《中华人民共和国节约能源法》及《山西省节约能源条例》，按照《国务院关于加强节能工作的决定》、《固定资产投资项目节能评估工作指南》及《山西省固定资产投资项目节能评估和审查办法》等文件的要求，为进一步搞好节能减排工作，我公司受山西阳泉上社煤炭有限公司委托，按照总量控制，调整结构、节约能源、保护环境、合理布局的方针及收集、核实的相关资料和数据，参考有关技术资料，对山西阳泉上社煤炭有限公司矿井选煤厂300万t/a项目进行节能评估。
0.1 评估目的和意义
节能评估，就是依据国家和地方的和合理用能标准和节能设计规范，对建设项目用能方案的科学性、合理性进行分析评估，提出提高能源利用效率、降低能源消耗的对策措施，为项目核准和决策提供科学依据。
评估目的和意义如下：
（1）通过本次评估明确项目能耗情况，了解项目是否达到所处行业的相关能耗方面要求；通过对项目用能系统和用能单元的定性、定量分析，总结项目存在的节能方面的问题和下一步可以开发的节能潜力。
（2）评估该项目的用能合理性，是否符合国家产业政策及山西省有关规定，是否符合国家节能技术政策大纲及行业节能标准，以及其能耗水平与国内、国际先进水平的比较。
（3）通过评估本项目是否在决策研究过程中，充分考虑项目本身的能源利用是否科学合理，各项指标是否达到国家规定的要求，避免项目低水平重复建设和盲目扩张趋势，促进产业结构升级，规范市场竞争秩序。
（4）通过对项目用能情况和用能单元的分析评价，结合国家、山西省及阳泉市节能政策的具体要求，以及项目所处行业的技术规范，最终从节能角度回答项目的可行性，对项目提出合理有效的节能措施和建议。
0.2 评估工作程序
（1）接受业主委托开展固定资产投资项目的节能评估，签订节能评估合同；
（2）选择评估人员，根据项目实际情况选择熟悉项目专业技术、统计分析、企业管理、节能知识的专家组成评估小组；
（3）确定节能评估的目的、意义、工作内容、评估范围和要求；
（4）查找相关资料，收集相关信息，考察现场情况，结合项目可行性研究报告和企业实际情况进行统计分析、计算考核、综合评估；
（5）划分评估单元，对项目能源消耗情况进行系统的评估，挖掘项目节能潜力，提高项目节能水平；
（6）根据项目节能评估初步结果与同行业先进水平比较，分析其是否符合国家产业政策和节能要求，并提出节能措施和建议；
（7）做出评估结论；
（8）编写节能评估报告；
（9）节能报告的审核与签发。
节能评估工作程序如图0-1所示：

1 评估依据
1.1 评估的范围和内容
1.1.1 评估的范围
本次评估的范围主要对阳泉市上社煤炭有限责任公司300万吨/年选煤厂项目运营后的用能状况进行评估，重点评估范围包括厂区平面布置、生产工艺、能耗工序、耗能设备、采暖通风及电气系统等辅助设施。
1.1.2 评估的内容
（1） 项目是否符合国家有关法律法规和产业政策的要求以及可持续性发展的原则：
（2） 项目能源利用的科学性及合理性，以及应采取的节能措施和建议；
（3） 项目能源消耗总量及能源品种选择的合理性，项目能源供应保障情况；
（4） 项目能耗指标：项目综合能耗情况、单位产品（产值）综合能耗的计算，与国内或者同行业能耗指标进行对比分析；
（5） 主要耗能设备的能效指标，供、变电系统的能效指标和节能措施；
（6） 所采取节能措施的合理性及可操作性，能源管理，能源消耗计量的配置情况；
（7） 新能源、绿色能源的利用及资源综合利用等的评估。
1.2 评估依据
1.2.1 法律、法规及规范性文件
1、《中华人民共和国节约能源法》国家主席令第77号
2、《国务院关于加强节能工作的决定》（国发[2006]28号）
3、中华人民共和国发展和改革委员会第6号令《固定资产投资项目节能评估和审查办法》
4、《重点用能单位节能管理办法》（原国家经贸委令第7号）
5、《节能中长期专项规划》（发改环资【2004】2505号）
6、《关于印发节能项目节能量审核指南的通知》（发改环资【2008】704号）
7、《国家环保总局关于印发煤炭工业节能减排工作意见的通知》发改能源【2007】1456号
8、《关于抓紧开展固定自产投资项目节能评估和审查工作的通知》晋发改资环发【2010】1387号
9、《山西省节约能源条例》（山西省人大2000年07月01日）
10、《山西省人民政府关于加强节能工作的决定》（晋政发【2006】28号）
11、《山西省人民政府关于印发山西省节能减排综合性工作方案的通知》）（晋政发【2007】32号）
12、《国家重点节能技术推广目录（第一批）》（发展改革委2008年第36号公告）
13、《国家重点节能技术推广目录（第二批）》（发展改革委2009年第24号公告）
14、《国家重点节能技术推广目录（第三批）》（发展改革委2010年第33号公告）
15、《国家重点节能技术推广目录（第四批）》（发展改革委2011年第34号公告）
1.2.2 合理用能方面标准
1、《综合能耗计算通则》（GB/T2589-2008）
2、《用能单位能源计量器具配备和管理通则》（GB/T17167-2006）
3、《企业能量平衡统计方法》（GB/T16614-1996）
4、《节电措施经济效益计算与评价》（GB/T13471-2008）
5、《节能检测技术通则》（GB/T15316-2009）
6、《采暖通风与空气调节设计规范》（GB50019-2003）
7、《节能产品评价导则》（GB/T15320-2001）
8、《干式电力变压器技术参数和要求》（GB/T10228-2008）
1.2.3 相关标准及规范和技术导则
1、《煤炭洗选工程设计规范》（GB20359-2005）
2、《洗煤厂洗水闭路循环等级》（MT/T810-1999）
3、《清洁生产标准 煤炭采选业》（HJ446-2008）
4、《煤炭可选性评定方法》（GB/T16417-1996）
5、《综合能耗计算通则》（GB/T2589-2008）
6、《用能单位能源计量器具配备和管理通则》（GB/T17167-2006）
7、《企业能量平衡统计方法》（GB/T16614-1996）
8、《节电措施经济效益计算与评价》（GB/T13471-2008）
9、《设备热效率计算通则》（GB/T2588-2000）
10、《节能检测技术通则》（GB/T15316-2009）
11、《节能产品评价导则》（GB/T15320-2001）
12、《电力系统安全稳定控制系统通用技术条件》（DL/T1092-2008）
13、《供配电系统设计规范》（GB50052-2009）
14、《电力工程电缆设计规范》（GB50217-2007）
15、《建筑给排水设计规范》（GB50015-2003）（2009版）
16、《采暖通风与空气调节设计规范》（GB50019-2003）
17、《严寒、寒冷地区居住建筑节能设计标准》（JGJ26-2010）
18、《公共建筑节能设计标准》（GB50189-2005）
19、《建筑照明设计标准》（GB50034-2004）
1.2.4 项目依据
1．节能评估编制委托书；
2．山西省第三地质工程勘察院2011年3月编制的《山西省沁水煤田阳泉市上社煤炭有限责任公司煤炭资源储量核实报告》（供兼并重组用）；
3．《山西省沁水煤田阳泉市上社煤炭有限责任公司煤炭资源储量核实报告》（供兼并重组用）矿产资源储量备案证明（晋国土资储字[2001]581号）及评审意见书（晋评审重组储字[2011]372号）；
4．山西约翰芬雷华能设计工程有限公司于2012年4月编制的《阳泉上社煤炭有限责任公司选煤厂可行性研究报告》；
5．企业提供、现场收集及相关类比工程的资料。
2　项目概况介绍
2.1 项目建设单位概况
1．建设单位名称：阳泉市上社煤炭有限责任公司
2．建设单位性质：有限责任公司
3．建设单位地址：阳泉市盂县南娄镇北上社村南
4．建设单位邮编：045100
5．公司法定代表人：刘海俊
6．项目联系人：刘泰山
7．联系方式：13903530572
8．企业运营总体情况：
1）承办单位情况
阳泉市上社煤炭有限责任公司隶属于山西省煤炭运销总公司，成立于1984年，主要担负着阳泉市及所属县(区)和乡(镇)村260家非统配煤矿的煤炭运销任务。拥有总资产26亿元，员工6600余人。业务范围包括：原煤开采、煤炭洗选、公路、铁路运销及服务。现有平定、盂县、郊区三个县(区)公司和奥通公司、通源公司、太行投资公司、多经公司、2个洗煤企业、2个百万吨配煤企业，发运站12个、专业运输公司1个，并通过买断、兼并、参股、控股等多种形式重组煤矿19个，煤田总面积88．3773平方公里，地质储量9.17亿吨，可采储量5.31亿吨，生产能力500万吨/年，初步形成了总规模达2000万吨的产、运、销、加工一体化的格局。
该矿原为国营义井煤矿的接替井，井田面积13.8352km2，主采9号、15号煤层。保有资源/储量155106kt，设计生产能力450kt/a，1990年7月动工建设，2000年9月建成投产，生产许可证载明能力为700kt/a。根据晋煤行发[2007]113号文件批复，同意阳泉市上社煤炭有限责任公司矿井进行机械化升级改造，生产能力由700kt/a提高到1500kt/a。
2）股东单位情况
山西煤销集团
山西煤炭运销集团有限公司（简称“山西煤销集团”）的前身山西省煤炭运销总公司成立于1983年10月，2007年7月20日重组改制为由省国资委控股和11个市国资委参股的山西煤销集团，注册资本101.56亿元人民币，以煤炭资源综合开采利用、煤炭物流经销以及非煤多种经营为主营业务，从此山西煤销集团迈向改革发展新征程。
山西省煤炭运销总公司成立24年来，累计征收上缴能源基地建设基金750多亿元，为山西经济社会发展做出积极贡献，同时公司也不断发展壮大。目前，山西煤销集团有11个市公司，97个县区公司，26个全资控股企业，近8万职工。2009年，山西煤销集团以科学发展观为指导，全面开启转型发展新阶段，面对国际金融危机和省内煤源不足的严峻形势，以转型发展为主线，以全面发展“三大支柱”产业为重点，立足做实做强、奋力攻坚克难，抓班子、定战略、带队伍，强化管理、狠抓落实，煤炭经销量、主营业务收入和利润指标降幅逐月收窄、效益平稳回升，企业呈现出由下滑到增长的良好发展态势，完成煤炭产量1287.2万吨、总运量1.99亿吨、总经销量1.38亿吨，实现销售收入702亿元、利润33.2亿元。集团入围2009年度“世界著名品牌500强”，荣列2009中国企业500强第65名，中国服务业企业500强第29名，中国企业效益200佳第48名，矿产、能源内外商贸批发业第2名，位居中国煤炭工业100强第2名，获得“省级文明和谐单位”称号，被省政府授予“山西省优秀社会责任感奖”和“爱心捐助功勋奖”，是全省“十一五”期间重点扶持的年产5000万吨级大型煤炭生产企业。
2.2 项目建设方案
2.2.1 项目基本情况
1．项目名称：阳泉市上社煤炭有限责任公司选煤厂300万吨/年选煤项目
2．建设地点：阳泉市盂县南娄镇北上社村南
3．项目性质：新建
4．建设规模： 300万t/a
5．选煤工艺：设计推荐采用分级入选工艺，150-25mm原煤采用重介浅槽，分选25-1.0mm原煤采用重介质旋流器，粗煤泥采用TBS分选，-0.25mm级细煤泥采用压滤回收。全厂洗水闭路循环。
6．产品方案：
本矿开采9#、15#煤层均为贫煤，其洗后产品可部分代替无烟煤作为喷吹煤使用，根据市场分析销售前景非常乐观。贫煤块产品可以作为气化原料，其价格与喷吹煤相差不大，阳泉地区块煤销售情况良好，价格稳定，因此块煤生产是保证选煤厂经济效益的必要手段。
基于9#煤硫份低的特点，生产喷吹煤时其中煤产品发热量可以达到5500大卡左右，安全可满足动力用煤的要求，同时每年可增加约20万吨喷吹煤产品，为企业增加近1亿元收入，经济效益非常可观。
根据煤质条件及市场预测，设计推荐的产品方案如下：
80-25mm洗中块煤，发热量大于5700大卡，硫分小于1.2%；
25-13mm洗小块煤，发热量大于5700大卡，硫分小于1.2%；
13-8mm籽煤，发热量大于5700大卡，硫分小于1.2%；
8-0mm洗末煤，灰分小于10%，硫分小于1%；
中煤（含压滤煤泥），发热量大于4000大卡；
矸石，灰分大于75%。
要求末煤可以生产灰分<10%，硫分<1%的低灰精煤，作为喷吹用煤使用，同时考虑到煤质及市场变化，要求可以现实选后块煤破碎至50mm以下与末煤混合一起作为动力煤使用。
2.2.2 项目建设条件
1．地理交通
山西阳泉上社煤炭有限公司矿井选煤厂位于阳泉市上社煤炭有限责任公司矿井工业场地内。阳泉市上社煤炭有限责任公司井田位于阳泉市盂县南娄镇北上社村南，县城西南12km，地处沁水煤田北部，地理坐标为北纬37°58′44″～38°00′45″，东经113°16′57″～113°21°09″。
本井田交通方便，盂-寿公路由井田的北界通过，并与阳-盂公路相连接，盂-寿公路目前只承担着南社、南上社等附近几个小煤矿的煤炭外运任务，各矿产量低、动量小，公路运力有余。可承担本矿井煤炭外运任务，另外，本矿南距石-太铁路阳泉站40km，亦可经铁路将煤炭运往全国各地。煤炭交通外运条件好。
交通位置详见图2-2-1。
2．电源条件
选煤厂电源引自矿井地面35/10kV变电所10kV不同母线段，引至选煤厂电气楼变电所，供电电源可靠。
3．水源条件
选煤厂给水水源由矿井统一供给。选煤厂生活及消防用水接自矿井工业场地室外给水管网。选煤厂生产用水引自矿井矿下水处理站，不足部分取自现有深井水，可满足满足选煤厂正常生产所需水量、水质要求。
本矿井选煤厂运输条件、电源条件、水源条件和通信条件较好，建筑材料供应方便，土地征用容易，可以满足现代化大型矿井配套选煤厂的建设需要。

78
山西省煤炭规划设计院

上社煤矿选煤厂

图2-2-1 交通位置图

4．煤源及煤质
1）煤源
选本选煤厂入选原煤主要来自阳泉市上社煤炭有限责任公司矿井，不足部分不来自山西省煤炭运销总公司阳泉分公司周边所属矿井。
阳泉市上社煤炭有限责任公司位于山西省阳泉市盂县南娄镇北上社村南，县城西南12km，地处沁水煤田北部。井田面积13.8352km2，保有资源/储量187198 kt，其中，主采9号、15号煤层，煤种为贫煤，两层煤合计保有资源/储量155106kt。
盂-寿公路由井田的北界通过，并与阳-盂公路相连接，盂-寿公路目前只承担着南社、南上社等附近几个小煤矿的煤炭外运任务，各矿产量低、动量小，公路运力有余。可承担本矿井煤炭外运任务，另外，本矿南距石-太铁路阳泉站40km，亦可经铁路将煤炭运往全国各地。
2）煤质
①物理性质及煤岩特征
井田内各可采煤层物理性质基本相近，外观均呈灰黑—黑色，具金刚光泽或玻璃光泽，参差状或贝壳状断口，硬度2～4，多具条带状结构，块状层状构造。宏观煤岩类型以半亮型为主，少量为光亮型或暗淡型。煤岩组分多以亮煤为主，暗煤次之，夹有镜煤条带和少量丝炭。15号煤层含有黄铁矿结核
②化学性质、工艺性能及煤类
根据精查钻孔煤芯煤样分析结果和该矿提供的煤质化验资料，井田内可采煤层煤质情况如下：
6号煤层
灰分（Ad）：原煤6.50～10.04%，平均7.64%；浮煤4.23～5.31%，平均5.14%。
挥发分 （Vdaf）：原煤12.15～14.21%，平均12.57%；浮煤11.99～13.42%，平均12.29%。
硫分 （St.d）：原煤0.48～0.71%，平均0.69%；浮煤0.46～0.49%，平均0.48%。
发热量（Qb.daf）：37.42MJ/kg。
胶质层：X=19mm，Y=0。
为特低灰-低灰、特低硫-低硫之贫煤。
8号煤层
灰分（Ad）：原煤28.48～29.60%，平均29.04%；浮煤10.79～14.40%，平均12.60%。
挥发分（Vdaf）：原煤16.17%，浮煤12.14%。
硫分（St.d）：原煤0.42%，浮煤0.36%。
发热量（Qb.daf）:35.58～36.33MJ/kg，平均35.97 MJ/kg。
磷（Pd）：0.0695%。
为中灰-高灰、特低硫之贫煤。
9号煤层
灰分 （Ad）：原煤22.56～26.06%，平均24.31%；浮煤10.19～10.35%，平均10.27%。
挥发分 （Vdaf）：原煤14.90～27.17%，平均21.04%；浮煤11.46～12.48%，平均11.97%。
硫分 （St.d）：原煤0.34～0.39%，平均0.37%。浮煤0.43～0.49%，平均0.46%。
粘结指数（GR·I）：O。
发热量 （Qgr.d）：原煤24.46～27.42MJ/kg，平均25.94MJ/kg。
为中灰、特低硫、中-高热值的贫煤。
12号煤层
灰分（Ad）：原煤7.65～22.97%，平均15.02%；浮煤5.28～11.87%，平均8.26%。
挥发分 （Vdaf）：原煤11.61～20.12%，平均14.00%；浮煤11.00%～12.80%，平均11.40%。
硫分 （St.d）：原煤1.20%～1.80%，平均1.51%；浮煤0.87%～1.41%，平均1.20%。
磷（pd）：0.0174%。
发热量（Qb.daf）：36.30MJ/kg。
为特低灰-中灰、中硫-中高硫之贫煤。
15号煤层
灰分 （Ad）：原煤13.92～14.00%，平均13.96%；浮煤5.18～5.19%，平均5.19%。
挥发分（Vdaf）：原煤11.28～11.46%，平均11.37%；浮煤10.40～10.47%，平均10.44%。
硫分 （St.d）：原煤1.50～1.59%，平均1.55%；浮煤1.08～1.09%，平均1.09%。
发热量 （Qgr.d）：原煤30.86～31.50MJ/kg，平均31.18MJ/kg。
为低灰、中硫-中高硫、特高热值之贫煤。
主要可采9、15号，煤层煤质特征见表2-2-2。
表2-2-2 主要可采煤层煤质特征表
煤层号
试样
名称
分 析 结 果
灰分
Ad(%)
挥发分
Vdaf(%)
硫分
St.d(%)
发热量
(MJ/kg)
9号
原煤
22.56～26.06
24.31
14.90～27.17
21.04
0.34～0.39
0.37
24.46～27.42
25.94
浮煤
10.19～10.35
10.27
11.46～12.48
11.97
0.43～0.49
0.46
15号
原煤
13.92～14.00
13.96
11.28～11.46
11.37
1.50～1.59
1.55
30.86～31.50
31.18
浮煤
5.18～5.19
5.19
10.40～10.47
10.44
1.08～1.09
1.09
6、8、9、12、15号煤均为贫煤，可作为动力和高炉喷吹煤使用。
根据上述煤质特征可以看出，9号煤原煤灰分较高，而15号煤含硫较高。经洗选后，灰分均有较大幅度降低。经在附近煤矿采样试验，9号煤层属中等可选，15号煤为难选煤层。9号煤与15号煤搭配开采，有助于煤质的互补优势。
3）原煤可选性
①采用的基础资料及其代表性评述
本次设计所采用的煤质资料为业主提供的《阳泉上社煤炭有限责任公司9号煤煤炭筛分浮沉试验报告》和《阳泉上社煤炭有限责任公司15号煤煤炭筛分浮沉试验报告》，试验煤样采自矿井生产工作面，因此该资料具有很强的代表性，可作为本次设计的依据。
②原煤筛分浮沉资料及其可选性
1）、9#煤：筛分资料分析
Ø 9#煤筛分浮沉总样报告表见表2-2-3
Ø 9#煤筛分试验报告表见表2-2-4
Ø 9#煤煤粉筛分试验报告表见表2-2-5
表2-2-3 9#煤筛分浮沉总样报告表
项目
全水
水分
灰分
挥发分
固定碳
焦渣特征
全硫
硫铁矿硫
符号
Mt%
Mad%
Ad%
Vdaf%
FCd%
St,d%
Sp,d%
原煤
4.81
1
45.18
19.92
43.9
1
0.3
0.05
浮煤
/
0.63
10.45
13.01
77.9
3
0.42
0.03
项目
硫酸盐硫
有机硫
氢
可磨性
高位发热量
低位发热量
符号
Ss,d%
So,d%
Hd%
HGI
Qgr,dMJ/Kg
Qgr,d卡/克

原煤
0.01
0.24
2.16
78
18.609
4450
17.179
4108
浮煤
0.01
0.28
/
/
33.329
7970
/
/
项目
真密度
视密度
粘结性
灰熔融性/℃

符号
TRD
ARD
GR.I
DT
ST
HT
FT

原煤
1.79
1.7
/
>1500
>1500
>1500
>1500

浮煤
/
/
0
/
/
/
/

表2-2-4 9#煤筛分试验报告表
粒度
(mm)
产物名称
产率
质量
重量
占全样
筛上累计
水分
灰分
全硫
发热量
kg
%
%
Mad%
Ad%
St,d%
Qgr,dMJ/Kg
>100
手选
煤
417.00
3.22

0.76
18.15
0.40
29.94
夹矸
450.00
3.48

0.96
34.55
0.25
23.87
矸石
595.40
4.60

1.52
84.53
0.12
3.08
硫铁矿

>100小计
1462.40
11.30
11.30
1.13
50.22
0.24
17.14
100～50
手选
煤
121.80
0.94

0.70
17.96
0.29
30.21
夹矸
531.80
4.11

0.78
32.78
0.30
24.13
矸石
1132.00
8.74

1.41
84.09
0.14
3.07
硫铁矿

100-50小计
1785.60
13.79
25.09
1.17
64.30
0.20
11.19
>50合计
3248.00
25.09
25.09
1.15
57.96
0.22
13.87
50～25
煤
1950.00
15.06
40.15
1.03
56.14
0.31
14.14
25～13
煤
1282.20
9.90
50.06
1.02
48.32
0.26
17.55
13～6
煤
1503.10
11.61
61.67
1.08
46.43
0.30
18.33
6～3
煤
1891.60
14.61
76.28
0.95
40.05
0.29
20.84
3～0.5
煤
1995.00
15.41
91.69
0.76
31.87
0.28
24.11
0.5～0
煤
1075.10
8.31
100.00
0.81
31.39
0.39
24.32
50-0合计
9697.00
74.91

0.94
42.73
0.30
19.73
毛煤总计
12945.00
100.00

0.99
46.55
0.28
18.26

表2-2-5 9#煤煤粉筛分试验报告表
粒度
(mm)
产物
名称
产率
质量(校正)
重量
占本级
占全样
筛上累计
水分
灰分
全硫
发热量
kg
%
%
%
Mad%
Ad%
St,d%
Qgr,dMJ/Kg
0.500～0.250
煤
88.68
44.40
3.69
44.40
0.80
30.78
0.39
24.62
0.250～0.125
煤
60.20
30.14
2.50
74.54
0.85
31.41
0.36
24.22
0.125～0.075
煤
38.19
19.12
1.59
93.66
0.76
32.66
0.43
23.84
0.075～0.045
煤
11.04
5.53
0.46
99.18
0.78
31.08
0.37
24.44
<0.045
煤
1.63
0.82
0.07
100.00
0.92
35.65
0.69
22.31
0.5-0合计
199.74
100.00
8.31

0.81
31.39
0.39
24.32
从表2-2-3可以看出：
Ø 9#原煤为标准贪煤，具有高灰低硫的特点，可磨性指标较好，浮煤热值较高。因此，通过洗选加工后末煤可作为喷吹煤使用。
从表2-2-4可以看出：
Ø 原煤各粒级产率波动范围不大，25mm以上块煤含量约40%。
Ø 块煤中可见矸含量较高，各粒级灰分随粒度减少略有下降，但均比较高，说明9#煤矸石硬度相对煤要高，但差异不大，矸石在各粒级均有较大程度混入。
Ø 矸石及夹矸硫份明显小于煤的硫分，说明9#煤硫分主要存在于煤中，通过洗选排矸硫分可能相对原煤要有一定提高，因此9#煤生产低灰产品时硫分的总体趋势是上升的。
Ø 原煤中-0.5mm产率为8.31%，煤泥含量中等，灰分较原煤有明显下降，说明细粒级物料中矸石混入量相对减少，即矸石不容易过度粉碎。
从表2-2-4可以看出：
Ø 粉煤中0.25mm以上粗粒级含量较高，有利于粗煤泥的分选与回收。
Ø 粉煤各粒级发热量较高，均大于5000卡/克，这符合原煤高热值的特点，但灰分较高，均在30%以上，如果产品定位为喷吹煤的话，为了保证产品灰分指标，粗煤泥分选是非常必要的。
2）、9#煤：浮沉资料分析
Ø 9#煤150-25mm筛分浮沉试验综合报告表见表2-2-6
Ø 9#煤25-13mm筛分浮沉试验综合报告表见表2-2-7
表2-2-6 9#煤150-25mm筛分浮沉试验综合报告表
筛分
150～50
50～25
150～25综合
产率
%
Ad%
(灰分)
St,d%
(全硫)
产率
%
Ad%
(灰分)
St,d%
(全硫)
产率
%
Ad%
(灰分)
St,d%
(全硫)
浮沉密度级
(kg/L)
25.09
57.96
0.22
15.06
56.14
0.31
40.15
57.28
0.25
占本级%
占全样%
Ad%
St,d%
占本级%
占全样%
Ad%
St,d%
占本级%
占全样%
Ad%
St,d%
<1.30
0.03
0.01
9.61
0.56
0.03
0.00
9.61
0.65
0.03
0.01
9.61
0.60
1.30～1.40
3.33
0.84
11.43
0.38
3.60
0.54
11.43
0.47
3.43
1.38
11.43
0.42
1.40～1.50
13.97
3.50
14.59
0.43
15.10
2.27
14.59
0.52
14.39
5.78
14.59
0.47
1.50～1.60
8.86
2.22
21.31
0.41
9.57
1.44
21.31
0.50
9.13
3.66
21.31
0.45
1.60～1.70
5.68
1.43
31.84
0.23
6.14
0.92
31.84
0.32
5.86
2.35
31.84
0.27
1.70～1.80
5.30
1.33
42.22
0.24
5.73
0.86
42.22
0.33
5.46
2.19
42.22
0.28
1.80～2.00
3.60
0.90
53.60
0.25
3.89
0.58
53.60
0.34
3.70
1.49
53.60
0.29
>2.00
59.23
14.85
80.51
0.12
55.94
8.42
80.51
0.21
58.00
23.27
80.51
0.15
合计
100.00
25.07
57.97
0.22
100.00
15.05
56.15
0.31
100.00
40.13
57.29
0.25
煤泥
0.07
0.02
42.16
0.49
0.07
0.01
42.16
0.58
0.07
0.03
42.16
0.52
总计
100.00
25.09
57.96
0.22
100.00
15.06
56.14
0.31
100.00
40.15
57.28
0.25

表2-2-7 9#煤25-13mm筛分浮沉试验综合报告表
筛分
25～13
13～6
6～3
产率
%
Ad%
(灰分)
St,d%
(全硫)
产率
%
Ad%
(灰分)
St,d%
(全硫)
产率
%
Ad%
(灰分)
St,d%
(全硫)
浮沉密度级
(kg/L)
9.90
48.32
0.26
11.61
46.43
0.30
14.61
40.05
0.29
占本级%
占全样%
Ad%
St,d%
占本级%
占全样%
Ad%
St,d%
占本级%
占全样%
Ad%
St,d%
<1.30
0.20
0.02
8.59
0.47
0.07
0.01
7.40
0.43
0.34
0.05
6.63
0.44
1.30～1.40
10.76
1.06
9.69
0.45
9.45
1.
