电气、给排水工程施工方案.doc

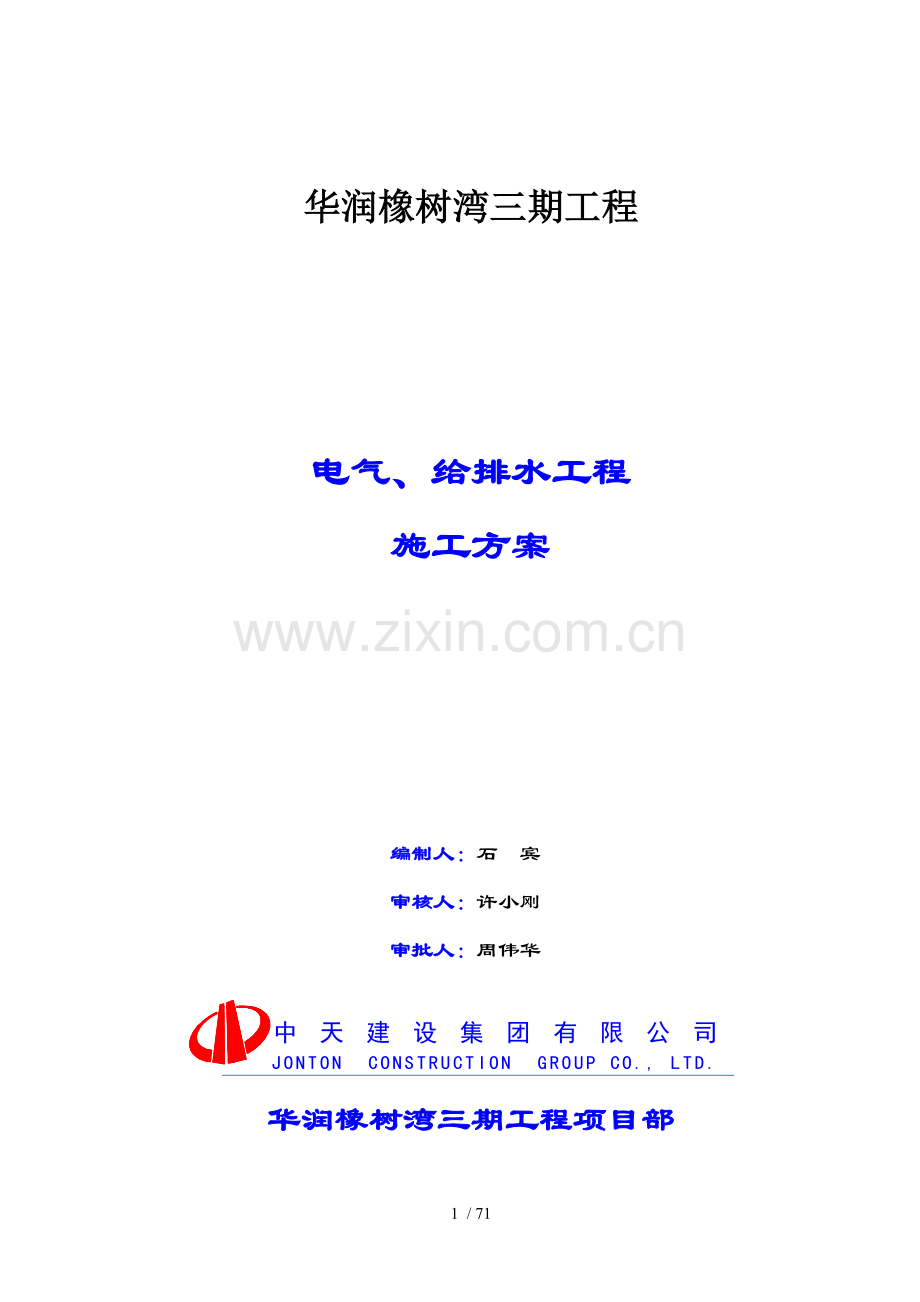

华润橡树湾三期工程电气、给排水工程施工方案编制人：石 宾审核人：许小刚审批人：周伟华华润橡树湾三期工程项目部68 / 71目 录一、编制依据11.1本工程施工图纸11.2适用于本工程的主要标准、法律法规、规范规程、图集及有关文件：1二、工程概况22.1工程项目基本情况22.2工程简介32.3系统简介32.4工程特点和难点72.5施工部署8三、施工准备83.1技术准备83.2劳动力准备93.3机具准备93.4材料的准备9四、 主要施工方法和技术措施：94.1防雷及接地装置安装工程94.2电气穿线管敷设施工154.3室内电缆桥架安装及电缆敷设284.4电线、电缆导管内敷设344.6开关、插座安装484.7灯具安装515.8电气动力系统调试594.10室内排水管道施工62一、编制依据1.1本工程施工图纸1.2适用于本工程的主要标准、法律法规、规范规程、图集及有关文件：类别名 称编 号国家建筑给水排水及采暖工程施工质量验收规范GB50242-2002国家通风与空调工程施工质量验收规范GB50243-2002国家建筑电气工程施工质量验收规范GB50303-2011国家智能建筑工程质量验收规范GB50339-2003国家民用闭路监视电视系统工程技术规范GB50198-2011国家有线电视系统工程技术规范GB50200-94国家有线电视广播系统技术规范GY/T106-1999国家火灾自动报警系统施工及验收规范GB50166-2007国家建筑与建筑群综合布线系统工程验收规范GB/T50312-2000国家电气装置安装工程电缆线路施工及验收规范GB 50168-2006国家电气装置安装工程低压电器施工及验收规范GB50254-96国家电气装置安装工程接地装置施工及验收规范GB50169-2006国家电气装置安装工程旋转电机施工及验收规范GB501702006国家电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-92天津集中供热住宅计量供热设计规程DB29-26-2008天津民用建筑电气设计规范JGJ16-2008天津天津市住宅设计标准J10968-2007无规共聚聚丙烯给水管安装02SS405-2建筑排水用硬聚氯乙烯管道工程技术规程CJJ/T29-98等电位联结安装02D501-2 以及工程的批准文件、建设单位提供的设计任务书。二、工程概况2.1工程项目基本情况表21序号项 目内 容1工程名称天津市华润橡树湾项目三期高层总承包工程2地理位置天津市东丽区津汉公路二号桥旁3建设单位华润置地投资（天津）有限公司4设计单位天津华汇工程建筑设计有限公司7监理单位天津市华泰建设监理有限公司8施工总包中天建设集团有限公司9施工分包/10建筑功能普通高层住宅12合同质量目标合格且符合技术规范要求,至少4栋楼获得天津市结构海河杯13合同承包范围电气工程、给排水工程等2.2工程简介本工程为华润置地投资（天津）有限公司开发的华润橡树湾项目茗润轩三期高层，共计12个楼座及地下一层地库+人防，层数：1518层不等，总建筑面积121723.56，天津市东丽区津汉公路二号桥旁。2.3系统简介2.3.1电气系统2.3.1.1、防雷与接地系统本工程按第三类防雷建筑物设置避雷保护装置，屋顶避雷带采用12镀锌圆钢延建筑物四周和斜屋面挑檐明敷，支架高0.1米，间距1米，屋面上所有金属构件，外露金属管均与避雷带连接。引下线利用结构柱内两根16及以上的主筋通长焊接。引下线上端与避雷带焊接，下端与建筑物接地装置焊接，引下线间距不大于18米，防雷测试点距室外地面0.5米处设测试点。本工程采用联合接地系统，将设备工作接地、保护接地、防雷接地连在一起，接地电阻小于1欧姆。接地装置利用基础底板内两根16以上钢筋与引下线位置的桩内两根16以上主筋焊接构成基础避雷网。进入建筑物的各种金属管道应分别与MEB总等电位箱联结，每层竖井内、卫生间、设备间设局部等电位箱。2.3.1.2、低压配电系统本工程为高层住宅项目，楼内消防电梯、客梯电梯、防排烟设施、火灾自动报警、航空障碍灯照明、应急照明疏散指示标志等消防用电按二级负荷要求供电，其他按三级要求供电。建筑物内设低压配电间，消防用电设备采用主、备电源引自不同电源系统的双回路电压供电，两路电源同时工作互为备用，每回路电源均能承担起全部一级负荷的供电。高层住宅每栋楼设置独立的配电间，分别向公共照明、电梯、消防设备等提供电源，居民户内的在每个楼层设立电能计量装置。供电方式采用放射与树干相结合的混合式配电，消防用电的设备采用专用的供电回路，并在其配电线路的末端配电箱设置自动切换装置。住宅公共部位的照明采用高效灯具，配电间等场所的灯具为开敞式，有防水需求的房间采用防水保护罩的灯具。灯具的效率应满足下列要求：开敞式不小于75%，带防护罩的不小于65%。荧光灯均配用电子镇流器。楼梯间、防烟楼梯间前室、消防电梯及其前室、合用前室、配电室设消防应急照明。消防应急照明灯具和灯光疏散指示标志采用自带蓄电池式，自带蓄电池应急灯其蓄电池连续供电时间均不小于45分钟。应急照明灯和疏散指示灯指示标志应设玻璃或其他不燃烧材料制作的保护罩。疏散应急照明灯在墙面上明装，安全出口标志灯设置在安全出口标志疏散门的正上方。住宅公共部位照明灯采用声光控延时自熄开关控制。低压配电柜按GGD型设计，固定式，落地安装并设10#槽钢。住宅计量表箱在电气竖井外的公共部位的墙面上暗装，安装高度距地1.6米。动力配电箱在电气竖井、设备间内为明装，安装高度宜适于下列条件：箱体高度600mm以下，底边距地1.5米；600mm-800mm高，底边距地1.2米；800mm-1000mm高，底边距地1.0米；1000mm-1200mm高，底边距地0.8米；1200mm以上为落地式安装，下设100mm基础。电线、电缆的选型及敷设要求：住宅居民生活用电干线采用阻燃型交耐火联聚氯乙烯铜芯（NHYJV），消防设备干线采用耐火型交联聚氯乙烯铜芯电缆（NHYJV），其它动力联聚氯乙烯铜芯（ZRYJV），室外直埋电缆采用钢带铠装型交联聚氯乙烯铜芯电缆（YJV22）。消防用电设备的配电线路暗敷设时，应穿管并敷设在不燃烧体结构内且保护层厚度不应小于30mm，明敷设时，应穿有防火保护的金属管或有防火保护的封闭式金属线槽。住宅公共部位照明支线选用聚氯乙烯绝缘铜芯导线，均穿套接紧定式镀锌钢管（JDG）延墙或楼板内暗敷设。电缆在电气竖井内穿电缆梯架敷设，电缆梯架中间设隔板，向同一负荷供电的双路电源电缆分开敷设，电缆T接处设T接端子。电线管经过埋在楼板内的暖气管道时应采取隔热措施。本工程中所用的PVC穿线管采用中型（315）以上的材质，套接紧定式镀锌钢管（JDG）的壁厚不小于2mm，所采用的热镀锌钢管（RC）的壁厚不小于2.5mm。2.3.1.3、弱电系统电话系统：市政电话电缆由室外引至弱电竖井，每层设置接线箱，箱体均在弱电竖井内明装；有线电视系统：有线电视信号由室外市政的有限电视网接口引来，近楼处预留RC100钢管；住宅信息系统：信号电缆由室外引至弱电竖井，首层和中间层设网络交换机箱，进户网络线经桥架与穿线管敷设引至；电梯对讲网系统：各电梯轿厢、机房内设对讲分机，并联网至安防中心对讲主机，实现电梯轿厢、电梯机房、安防中心三方对讲功能；访客对讲及安防系统：采用总线制多功能访客对讲系统，将住户的防入侵系统纳入其中，各楼号总线系统联网成小区总线系统，从而实现住户分机与管理中心之间的通话、报警、监看等安全防范功能。2.3.1.4、火灾自动报警及消防联动系统本工程的消防控制室设于茗润轩二期地下车库，火灾自动报警系统由火灾探测器及消防联动控制组成，按二级保护等级设置。本工程采用控制中心报警控制系统，系统由消防联动控制系统；火灾应急广播系统；消防直通对讲电话系统；电梯监视控制系统；应急照明控制系统等组成。消防控制室的报警控制设备由火灾报警控制主机，消防联动控制设备，CRT显示器、打印机、应急广播设备，消防直通对讲电话设备，电梯监控盘和电源设备组成。平面图中所有火灾自动报警线路及24V的供电线路、控制线路均采用阻燃导线，在电气竖井内沿消防桥架敷设，其余位置穿套接紧定式镀锌钢管（JDG）在楼板和墙体内暗敷。明敷时保护管、消防桥架应采用防火保护，暗敷设时应敷设在不燃烧结构体内且保护层厚度不应小于30mm。2.3.2、给排水、中水、采暖及消防施工图中给水、中水、消防及压力排水管道的安装标高以管的中心计，排水管道的安装标高以管内底计。管道支架与吊架形式视现场情况确定，施工过程中与土建及电专业紧密配合，施工时依据“小口径让大口径，有压管让无压管”调整，穿越楼板和侧壁应预留刚性防水套管，套管的型号应大于管道口径的2倍。2.3.2.1、给水系统D12#增22#楼住宅工程的-1至4层由市政管网直接供水，5-12层为中区，13-18以上为高区，中高区采用变频加压供水方式。总立管及分户水表布置在每层的管道竖井内，采用无线远传式水表，分户计量。高区、中区立管试验压力1.4MPa，中区立管试验压力1.0MPa，低区立管及支管试验压力0.9MPa，稳压1小时，压力降不大于0.05MPa。分户水表后的支管采用S5系列PP-R管，热熔连接，水表前及所有干立管采用优质钢塑复合管及同质管件，丝扣连接。给水管道各分区的顶部均设置DN25放气阀，地下室及管道井内的给水管道采用橡塑海绵保温，保温厚度3cm。给水管道大于DN50时采用蝶阀或闸阀，其余采用球阀。2.3.2.2、排水系统本工程的排水系统由压力排水和重力排水组成。压力排水在地下一层的集水坑设置潜污泵（配备液位开关启停自动控制）提升至室外排水管网；首层以上所有污废水采用重力排水，首层和二层单独设立排水管道，三层设置辅助透气立管；污废水经小区化粪池沉淀处理后排入市政污水管道。地下室排水横管及出户排水管采用A型机制铸铁管，法兰连接，排水立管采用W型机制铸铁管，不锈钢卡箍连接，透气立管采用U-PVC管连接。户内支管采用U-PVC排水管粘接。首层单排管采铸铁管，承插粘接；压力排水管道采用焊接钢管，焊接连接；内排雨水管及冷凝水管采用给水PVC管，承插粘接；外排雨水管采用给水PVC管，管箍粘结连接。排水立管每层设置检查口，距各层地面1.0米；排水立管每层设置伸缩节，排水支管在楼板之下接入时，伸缩节设置于水流汇合配件之下，排水支管在楼板之上接入时。管道灌水试验以管道灌满水15分钟水位下降再灌满水持续5分钟，液面不下降，不渗漏为合格。2.3.2.3、中水系统本工程设中水系统，供室内冲厕之用。中水由市政加压引至户内，地下一层至4层为低区，5层至12层为中区，13层至18层为高区；计量方式与给水系统一致。中水支管敷设于后浇层内，施工时应预留沟槽，其宽度不小于200mm，中水管道外壁和中水水表外壳应涂浅绿色，埋设于后浇层内的中水管道外壁上应印有“中水非饮用”标志，并保证字迹明显且不会脱落。管道井和地下室部位的中水管道采用橡塑海绵保温，保温厚度3cm；中水管道管径大于DN50时采用蝶阀或闸阀，其余采用球阀；中水管道各分区的顶部设DN25放气阀。2.3.2.4、采暖系统本工程采用集中供暖，采暖热媒为85/60摄氏度的热水，由小区热交换站供给。采暖系统分为高、低两区，其中一至九层为低区，十至十八层以上为高区。系统主立管设于管道井内，单元系统主立管设计为下供下回异程式双管，住宅部分均为下供下回双管同程，单元入口处设热量表和压差控制器。每组散热器加手动跑风阀一个，每组散热器的回水支管上均安装同径铜球阀，供水支管上均安装恒温控制阀。散热器采用内防腐铝合金散热器，安装方式为挂装，非采暖季系统采用冲水保养。恒温控制阀和热计量表需待采暖管道安装完毕冲洗干净后再安装。室内埋地采暖管道施工过程中注意避让卫生洁具，不得敷设于卫生洁具下面；散热器安装时注意避让电气设备，不得安装于电气设备上面。户内垫层内采暖管道均采用NFBPP-R管材，沟槽内敷设，户内所有埋地管道不得有接头，NFBPP-R管与散热器连接采用采暖专用管件连接。系统工作压力：低区1.0MPa，高区1.2Mpa。2.4工程特点和难点本项目位于天津市华明镇，如何做到文明施工，保护好周边环境，减少扰民会是本工程顺利施工的一项重要工作，也是保证工期完成的关键。本工程建筑面积121723.56平米，住宅户型多样，系统多样化，工作量大，交叉作业情况复杂，施工工期短，必然投入大量人力，出现工作面广的情况，增加了现场施工和管理的难度。另外，在施工高峰阶段，材料、设备等的垂直运输紧张，对机电工程施工进度将造成一定影响。施工过程中得重点协调好机电专业与土建施工的密切配合，以及水暖、消防、电气专业之间的相互配合。本工程的采暖支管在垫层浇筑时预留管洞，管道暗敷在预留沟槽内针对本工程总工期的安排，如何通过人、财、物力的投入和有力保证，应采取科学的方法，进行有效地策划、组织、协调、管理，确保工程圆满交付，是重中之重。根据天津地区的气候情况，本工程将跨越两个冬季和一个雨季施工，怎样在这种气候和环境下合理安排施工，确保工程的进度、质量和安全，将是我们面对的难题，我们将科学管理，精细施工。2.5施工部署确保无重大工伤事故，杜绝死亡事故，轻伤控制在1.5以内。遵循国家、天津市建委、市环境保护部门颁发的标准组织施工现场的环境保护工作。强化施工现场科学管理，向管理要质量，要效益，为业主服务，让业主满意。本工程将为我司环境保护、文明施工和CI形象建设添上浓墨重彩，机电工程一次验收合格率达到100%，并与总包争创“海河杯”。实施全员的培训教育，不仅包括管理层的培训教育，更要重视施工作业层的教育，树立牢固的质量意识，安全意识，环保意识。文明施工意识，成品保护意识，以及相互合作、相互配合的意识，提高整体作业人员的素质。依据施工流水段的划分，机电专业需要与土建及装修工程密切配合，组织好各施工流水段从工序到细部工艺的计划与实施。在施工安排上，需依据分段的时间分割来制定详尽的响应配套计划，包括施工进度计划、劳动力组织计划、施工机具计划、设备与材料供应计划，并在实施过程中进行细化，根据总体计划制定阶段性计划（月计划和周计划），实现层层落实总体计划。在周密计划的部署下，服从业主、总包对工程的整体安排及各项意见，负责并确立机电各专业的配合施工，创造良好地施工协作氛围，保证工程总体计划及各项目标的实现。其中消防工程调试涉及机电专业的各个系统，我们将配合与甲指分包单位做好联动调试，保证各系统正常运行。工程开工前，会同业主、监理、设计单位进行图纸会审，完善设计内容。三、施工准备3.1技术准备施工前对图纸进行熟悉，认真、详细地研究，了解设计意图、设计要求，针对工程特点及实际情况做好图纸会审，力争将图纸问题在施工前解决，确保施工过程中不出现因图纸问题而影响工程进度及质量的情况发生。明确工作内容，分析工程特点、重点及难点，根据施工进度及时编制可行的分部、分项施工方案。针对工程队施工队做好各项技术交底，不仅要编制详细操作要求，还要说明质量要求，工期要求。对于在技术上、工艺上有特殊要求或容易出现问题的项目，提前做好准备工作，防范于未然。根据施工图提出预埋件、半成品等材料加工计划，提早落实各种材料的货源，确定进场日期。同时要做好各种材料进场后的复试工作。对工人进行进场教育，包括安全、消防、文明、环保施工、场纪场规等内容。根据工程的需要，定期对操作工人进行相关知识的再培训。电工、电焊工等特殊工种操作人员必须持证上岗。提前做好各专业之间的协调配合工作，对各专业的图纸进行对照，并绘制各专业综合图，包括与土建的配合图，争取在工程开始前及早发现各专业图纸相互矛盾的地方，防止以后返工和浪费。3.2劳动力准备根据工程特点、施工方法、进度计划、需要完成的施工内容和工程量，合理安排每个施工阶段的各分项所需的施工人员，以确保工期的如期完成。3.3机具准备建筑施工需要消耗大量的劳动力，在一些工序的施工过程中应配备机械设备才能提高工作效益，可以减少劳动力，减轻劳动强度，提高劳动生产率，有利于加快施工速度，保证施工质量。施工方法的选择和施工机具的选择是紧密相连的，在施工机具的选择时，我们要从施工方法的先进性与经济合理性的角度兼顾施工机械的适用性与多用性考虑，尽可能的发挥施工机械的效率和利用率。3.4材料的准备所有设备和材料必须遵守和符合国家标准最新规范的要求，定货前选择至少三家以上的供货商进行选价投标，通过对其材料、规格、性能、服务及价格等多方面考察、试验后，确定长期稳定的分承包方，并严格按照质量管理体系中物资采购程序来执行，确保进场物资的质量。四、 主要施工方法和技术措施：4.1防雷及接地装置安装工程(一)作业条件1、接地体安装：利用底板钢筋或深基础做接地体：底板筋与柱筋连接处已绑扎完。2、接地干线安装：支架安装完毕。土建抹灰已完成。穿墙保护管已预埋好。3、支架安装：各种支架已运到现场。结构工作已经完成。室外必须有脚手架或爬梯。4、防雷引下线暗敷设：建筑物有脚手架，达到能上人操作的条件。利用主筋作引下线，钢筋绑扎完毕。5、防雷引下线明敷设：支架安装完毕。建筑物有脚手架或爬梯达到能上人操作的条件。土建外装修完毕。6、避雷网安装：支架安装完毕。具备调直场地和垂直运输条件。7、避雷针安装：接地体及引下线必须做完。需要脚手架处，脚手架搭设完毕。土建结构工程已完，并随结构施工做完预埋件。(二)材质要求1、防雷及接地装置所有部件均应采用镀锌材料。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U形螺栓、元宝螺栓、支架等。2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防锈漆、银粉、黑色油漆等。(三)工器具1、常用电工工具：手锤、钢锯、压力案子、大锤。2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。（四）主控项目1、利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。2、测试接地装置的接地电阻值必须符合设计要求（1欧姆）。（五）一般项目1、当设计无要求时，接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：2、扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；3、圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；4、除埋设在混凝土中的焊接接头外，有防腐措施。5、当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符和下列规定：圆钢采用直径10mm；扁钢采用40*4；角钢采用50*50*5；6、接地模块应集中引线，用干线把接地模块关联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不小于2处。（六）、工艺流程：1、接地体接地干线支架引下线明敷（避雷针、避雷网、避雷带或均压环）；2、接地体引下线明敷（避雷针、避雷网、避雷带或均压环）（七）、操作工艺1、接地体安装有关规定垂直接地体的间距不应小于其长度的二倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于5m。接地装置由多个分接地装置部分组成时，应按设计要求设置便于分开的断接卡。自然接地体与人工接地体连接处应有便于分开的断接卡，断接卡应有保护措施。2、自然基础接地体安装利用底板钢筋或深基础做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好，再将柱主筋(不少于2根)底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，清除药皮，并将两根主筋用色漆做好标记，以便引出和检查。利用柱形桩基及平台钢筋做接地体：按设计图尺寸位置，找好桩基组数位置，把每组桩基四角钢筋搭接封焊，再与柱主筋(不少于2根)焊好，并在室外地面以下，将主筋预埋好接地连接板，清除药皮，并将两根主筋用色漆做好标记，便于引出和检查。3、接地体核验接地体安装完毕后，应及时请质检部门进行隐检核验，接地体材质、位置、焊接质量等均应符合施工规范要求，然后方可进行回填土或者浇砼，最后，应摇测接地电阻。并做好记录。4、成品保护安装接地体时，不得破坏散水和外墙壁装修。不得随意移动已经绑好的结构钢筋。（八）、接地干线安装的有关规定：1、接地干线在穿过墙壁，楼板和地坪处应加装钢管或其它坚固的保护套；有化学腐蚀的部位还应采取防腐措施。在跨越建筑物伸缩缝、沉降缝处时，应设置补偿器，补偿器可用接地线本身弯成弧状代替。2、接地干线应设有测量接地电阻而预备的断接卡子。一般采用暗盒装入，同时加装盒盖并做上接地标记。3、接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上接地干线或接地网相连接。4、每个电气装置的接地应以单独的接地线与接地干线相连接，不得在一个接地线中串联几个需要接地的电气装置。接地干线明敷时的有关规定：1、应便于检查。2、敷设位置不应妨碍设备的拆卸与检修。3、支持件间的距离，在水平直线部分应为0.51.5米，垂直部分应为1.53米，转弯部分应为0.30.5米。4、接地干线沿建筑物墙壁水平敷设时，离地面距离应为250300mm，与建筑物墙壁间的间隙应为1015mm。5、接地干线应按水平或垂直敷没，亦可与建筑物倾斜结构平行敷设，在直线段应有高低起伏及弯曲等情况。6、明敷接地线表面应涂以用15100mm宽度相等的绿色和黄色相间的条纹。在每个导体的全部长度上或只在每个区间或每个可接触到的部位上应作出标志。当使用胶带时，应使用双色胶带。室内接地干线敷设：室内接地干线多为明敷设，但部分设备连接的支线需经过地面也可以埋设在砼内，具体做法如下：1、预留孔：按设计要求尺寸位置，预留出接地线孔，预留孔的大小应比敷设接地干线的厚度、宽度各大出6mm以上。2、接地干线应设有测量接地电阻而预备的断接卡子。一般采用暗盒装入，同时加装盒盖并做上接地标记。3、接地干线应在不同的两点及以上与接地网相连接。自然接地体应在不同的两点及以上接地干线或接地网相连接。4、每个电气装置的接地应以单独的接地线与接地干线相连接，不得 在一个接地线中串联几个需要接地的电气装置。5、成品保护剔洞时，不应损坏建筑物结构。支架稳住后，不得碰撞松动。支架稳后应保护好，防止土建外墙装修或内墙喷浆时污染支架。(九)防雷引下线敷设1、防雷引下线需要装设断接卡子或测试点的部位、数量按图施工，无要求时按以下规定设置：引下线扁钢截面不得小于25mm4mm；圆钢直径不得小于12mm。建、构筑物只有一组接地体时，可不做断接卡子，但要设置测试点。 建、构筑物采用多组接地体时，每组接地体均要设置断接卡子。断接卡子或测试点设置的部位应不影响建筑物的外观且应便于测试，暗设时距地高度为0.5m，明设时距地高度为1.8m，1.8m以下部位应用竹管或镀锌角钢保护。断接卡子所用螺栓直径不得小于10mm，并需加镀锌垫圈和镀锌弹簧垫圈。2、防雷引下线暗敷设的有关规定：利用主筋作暗敷设引下线时，每条引下线不得少于两根主筋，每根主筋直径不能小于16mm。每栋建筑物至少有两根引下线(投影面积小于50平方米的建筑物例外)。防雷引下线最好为对称位置，例如两根引下线要做成“一”字形或“乙”字形，四根引下线要做成“I”字形，引下线间距离不应大于20m，当大于18m时应在中间多引一根引下线。现浇砼内敷设引下线不做防腐处理。主筋搭接处按接地线要求焊接，当主筋连接采用压力埋弧焊、对焊、冷挤压、丝接时其接头处可不焊跨接线及其它的焊接处理。3、防雷引下线暗敷设做法：首先将所需扁钢(或圆钢)用手锤(或钢筋板子)进行调直或伸直。将调直的引下线运到安装地点，按设计要求随建筑物引上、挂好，及时将引下线的下端与接地体焊好，或与断接卡子连接好，随着建筑物的逐步增高，将引下线敷设于建筑物内至屋顶并出屋面一定一定长度，以备与避雷网连接。如需接头则应进行焊接，焊接后应敲掉药皮并刷防锈漆(现浇砼除外)及银粉，最后请有关人员进行隐检验收，做好记录。利用主筋作引下线时，按设计要求找出全部主筋位置，用油漆做好标记，距室外地面0.5m处焊好断接卡子，随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线镀锌扁钢404或12的镀锌圆钢，以备与避雷网连接。每层各引下点焊接完后，隐蔽之前，均应请有关人员进行隐检，同时应填写隐检记录。4、防雷引下线明敷设的有关规定：引下线应躲开建筑物的出入口和行人较易接触到的地点，以免发生危险。引下线必须调直后方可进行敷设，弯曲处不应小于90度，并不得弯成死角。引下线除设计有特殊要求外，镀锌扁钢截面不得小于48mm，镀锌圆钢直径不得小于8mm。5、防雷引下线明敷设做法：引线如为扁钢，可放在平板上用手锤调直；如为圆钢可将圆钢放开。一端固定在牢固地锚的机具上，另一端固定在绞磨(或倒链)的夹具上进行冷拉直。将调直的引下线运到安装地点。将引下线用大绳提升到最高点，然后由上而下逐点固定，直至安装断接卡子处。如需接头或安装断接卡子，则应进行焊接。焊接后清除药皮，局部调直，刷防锈漆(或银粉)。将引下线地面以上2m段套上保护管，并卡固及刷红白油漆。用镀锌螺栓将断接卡子与接地体连接牢固。6、成品保护安装保护管时，注意保护好土建结构及装修面。拆架子时不要磕碰引下线。(十)避雷网安装1、避雷网安装的有关规定避雷网卡固时应加镀锌弹垫、平垫。避雷线弯曲处不得小于90，弯曲半径不得小于圆钢直径的10倍。避雷线如用扁钢，截面不得小于50mm：如为圆钢直径不得小于12mm。遇有变形缝处应做煨弯补偿。2、避雷网安装做法：避雷线如为扁钢，可放在平板上用手锤调直；如为圆钢，可将圆钢放开一端固定在牢固地锚的夹具上，另一端固定在绞磨(或倒链)的夹具上，进行冷拉调直。将调直的避雷线运到安装地点。将避雷线用大绳提升到顶部，顶直、敷设、卡固、焊接连成一体，同引下线焊好。焊接的药皮应敲掉，进行局部调直后刷防锈漆及银粉。建筑物屋顶上有突出物，如金属旗杆、透气管、金属天沟、铁栏杆、爬梯、冷却水塔、电视天线等，这些部位的金属导体都必须与避雷网焊接成一体。顶层的烟囱应做避雷带或避雷针。在建筑物的变形缝外应做防雷跨越处理。避雷网分明网和暗网两种，暗网格越密，其可靠性就越好。网格的密度应视建筑物的重要程度而定。重要建筑物可使10m10m的网格；一般建筑物采用20m20m的网格即可。如果设计有特殊要求应按设计要求去做。3、成品保护：不得损坏外檐装修。避雷网敷设后，应避免砸碰。 避雷网敷设完毕后，应注意保护，防止外墙装修污染避雷线。4.2电气穿线管敷设施工(一)、现浇顶板内PVC管施工准备1作业条件土建完成顶板、梁支模；梁钢筋绑扎完毕；现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2材质要求(1)PVC管的材质必须合格，氧指数大于等于27，设计有特殊要求时还必须符合设计要求。进场材料必须有产品合格证，以及有效的氧指数检测报告。外观检查，管材内外壁光滑，无凸棱凹陷、气泡等缺陷。用卡尺测量内外径必须符合国家标准，管壁厚度均匀一致。各种附件如灯头盒、开关插座盒、管接头、盒接头、粘合剂等必须使用配套的阻燃制品。3工器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。(二)、现浇顶板内焊接钢管施工准备1作业条件土建完成顶板、梁支模；梁钢筋绑扎完毕；现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。2材质要求钢管的材质必须合格，设计有特殊要求时还必须符合设计要求。外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。锁紧螺母外形完好、丝扣清晰，无翘曲变形等缺陷。铁制灯头盒、开关盒等的金属板厚度必须符合05系列图集的要求。3工器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。(三)、JDG套接紧定式钢导管施工准备1作业条件同焊接钢管 2材质要求外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。螺纹管接头、直管接头、弯管接头外形完好、丝扣清晰。无翘曲变形等缺陷。铁制灯头盒、开关盒等的金属板厚度必须符合厂家提供的技术指标的要求。3工器具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、专用弯管器、扣压器、压力案子、工具袋、电工常用工具等。4.质量要求主控项目金属导管必须接地(PE)或接零(PEN)可靠。金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm钢导管不得套管熔焊连接。防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，接合面应严密。一般项目电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合建筑电气工程施工质量验收规范(GB50303-2002中表12.2.1-1)的规定。金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不防腐处理。室内进入落地式柜、台、箱盘内的导管管口，应高出柜、台、箱、盘的基础面50 80mm。暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm。防爆导管敷设应符合下列规定：导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外，连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯；安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。绝缘导管敷设应符合下列规定：管口平整光滑；管与管、管与盒(箱)等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；直埋于楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；当设计无要求时，埋设混凝土内的绝缘导管，采用中型以上的导管；金属、非金属柔性导管敷设应符合下列规定：刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m；导管在建筑物变形缝处，应设计补偿装置。(四)、工艺流程1.现浇顶板内PVC管施工工艺流程划定灯头盒位置固定灯头盒敷设管路管路连接、切断和弯曲2.JDG套接紧定式钢导管施工工艺流程划定灯头盒位置固定灯头盒敷设管路管路连接、切断和弯曲变形缝的处理操作工艺现浇顶板内PVC管施工操作工艺1划定灯头盒位置为了保证灯头盒位置的准确，首先应该根据设计图纸要求的灯具的型号，计算出灯头盒位置，如普通座灯头吸顶安装、普通吊线灯安装，灯头盒应该安装在房间的中心，而日光灯灯头盒不能放在房间的中心。根据计算出的位置在模板上划出位置线，以免发生错误。2固定灯头盒根据划出的位置线，把灯头盒初步固定在钢筋上，为了施工方便可选用活底盒，盒固定后先打开底板，连接管路，安装盒接头，然后用废纸或其他柔性材料将盒填塞密实，再固定好底板并加强灯头盒的固定。灯头盒必须封堵严密，以免灰浆渗入造成管路堵塞。3敷设管路管路必须敷设在上下层钢筋之间，与钢筋绑扎固定。根据去向的不同，可以分为三种情况，第一种是从楼面内向上层引出的管路，第二种是从顶板向下引的管路，如向非承重隔墙板引出的开关管路，第三种是只在现浇顶板内敷设的管路。 (1)对于从楼地面向上层引出的管路，必须保证在上层墙体位置线内引出，可以参照土建梁或墙体的钢筋位置，注意向上部分管路不要跨越轴线而形成交叉，以免给后续施工带来不必要的麻烦。向上的管路在引出位置应固定一根不小于8的钢筋，用以固定位置和保护管路不受外力损伤折断。管口必须封堵严密，可以采用管堵封堵。在土建楼层放线后及时检查，对超出墙体线的管路，要及时进行处理，如果是根部超出，必须进行剔凿然后重新接管，如果是上部超出墙体线只需将其扳正，但要注意不能用力过猛，避免管路折断或变形。(2)对于从顶板向下引的管路，为了不给土建模板造成较大的损害，采用暂时不引下，而等到土建拆模后再向下引的办法。具体做法是：在需要引下的位置预埋一块200100100mm的聚苯板，聚苯板要紧贴模板固定，把管头插入聚苯板中，并连接牢固紧密。等到土建拆模后安装隔墙板时，挖开聚苯板并将管路引下。既避免模板的损坏，又可以保证引下位置的准确。注意管口必须封堵严密，可以采用管堵封堵。(3)对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路，把管路-端与盒接头连接，并将盒接头与灯头盒固定，然后连接另一端。连接后把管路与钢筋绑扎固定。4管路连接包括管路与管路的连接和管路与灯头盒的连接两种情况。(1)管路与管路的连接：使用与管路配套的套管和专用粘接剂。连接前注意首先要清除被连接管端的灰尘等，保证粘接部位清洁干燥，用小毛刷涂抹胶粘剂，要均匀、不漏刷、不流坠。涂好后平稳地插入套管中，插接要到位。必要时可用力转动套管，保证连接可靠。套管连接的管路应保持平直。(2)管路与灯头盒的连接：使用配套的盒接头和胶粘剂。首先根据两个灯头盒位置，截取适当长度的管路，长度不够时可以连接使用。按照上面套管与管路连接的办法，把盒接头的一端与管路连接，把盒接头的另一端插入盒内，并用配套的锁母固定。安装另一端的灯头盒时，盒接头安装后，可将管路或灯头盒稍撬起后插入并用配套的锁母固定。5管路的切断对于直径在20mm以下的管路可以使用专用的剪管器(割管器)进行剪切，注意不能使切断的管口发生变形，对于直径在20mm以上的管路可以使用钢锯锯断，但必须用钢锉把管口内外的毛刺修整平齐。不能斜口，以避免接管时出现质量问题。6管路的弯曲 对于直径在25mm以下的管路，使用配套的弯管弹簧，首先与管规格相配套的弯管弹簧插入需要煨弯的部位，如果管路长度大于弹簧长度的可用铁丝拴牢弹簧的一端，把拉到合适的位置，两手抓住弯管弹簧的两端位置，用膝盖顶住被弯曲部位，两端用力逐渐煨出所需要的弯度，注意不能用力过快过猛，以免管路发生变形。对于直径在32mm以上的管路，使用弯管弹簧会有一定的困难，这时可以使用热煨法，首先将弯管弹簧插入管内，对规格较大的管路，没有配套的弯管弹簧时，可以把细砂灌人管内并振实，堵好两端管
