水泵分类：
1、按泵轴方向可分为：卧式、立式、斜式
2、按壳体剖分型式分为：径向剖分式和轴向剖分式
3、按级数分为：单级和复级（多级）
4、按吸入形式分为：单吸和双吸
5、按水泵形式分为：中心支承式，管道式、共座式、分座式、可移式
6、按驱动方式分为：直接连接、齿轮传动式、液力偶合传动式、皮带传动式和共轴式
7、按特殊结构分为：液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式
8、按轴向力平衡方式分为：平衡鼓式、平衡盘式、自身平衡式和平衡孔式
9、按用途不同主要分为：锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵等
10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵
11、按结构形式分为：离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵
· 离心泵及离心泵的型号：
      离心泵型号、品种规格及其变型产品在农用泵中是最多的。根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸泵、电动机泵和柴油机泵等。

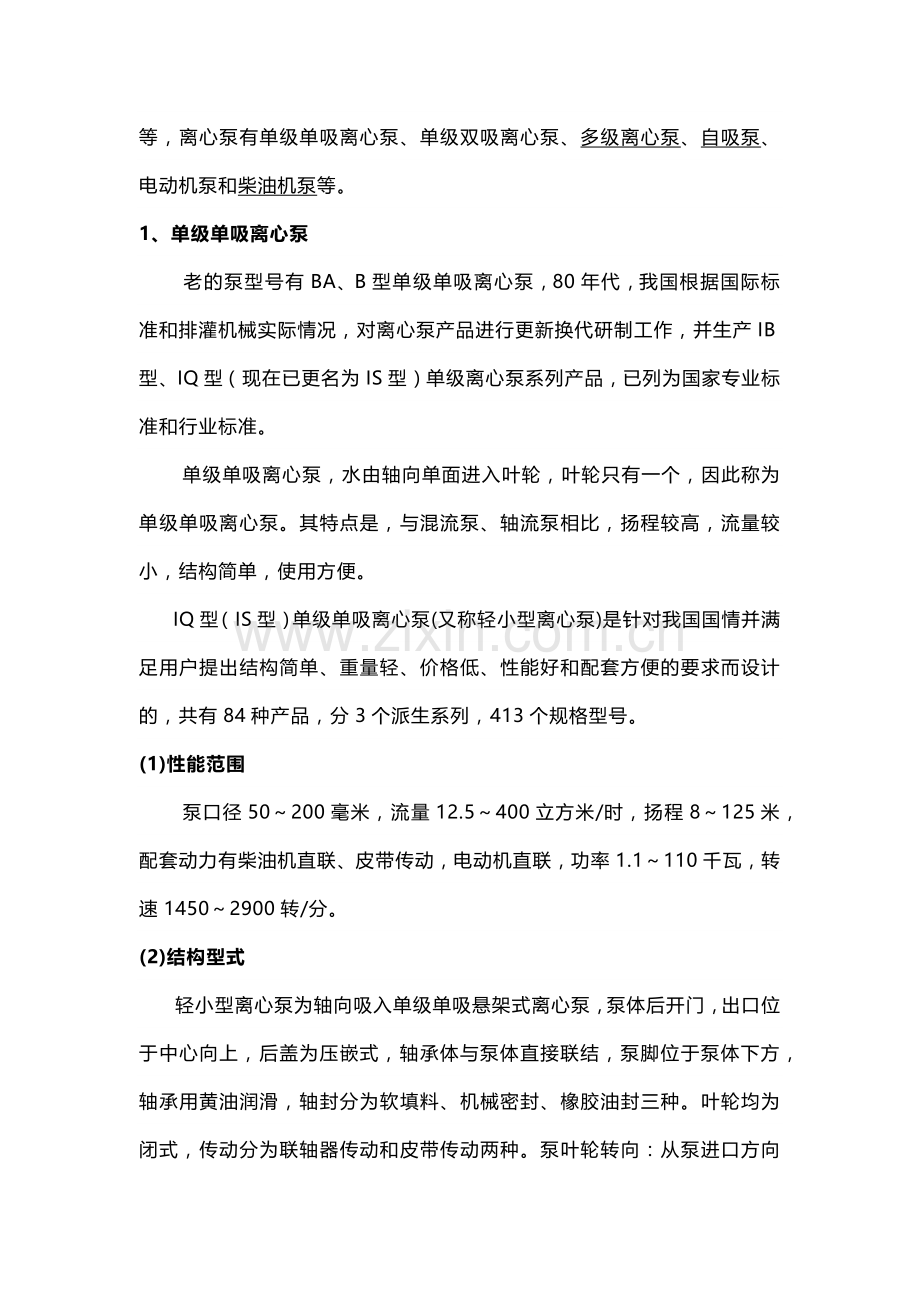

1、单级单吸离心泵
      老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型（现在已更名为IS型）单级离心泵系列产品，已列为国家专业标准和行业标准。
      单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。
      IQ型（IS型）单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。
(1)性能范围
      泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。
(2)结构型式
      轻小型离心泵为轴向吸入单级单吸悬架式离心泵，泵体后开门，出口位于中心向上，后盖为压嵌式，轴承体与泵体直接联结，泵脚位于泵体下方，轴承用黄油润滑，轴封分为软填料、机械密封、橡胶油封三种。叶轮均为闭式，传动分为联轴器传动和皮带传动两种。泵叶轮转向：从泵进口方向看，叶轮转向为顺时针，当泵与柴油机直联传动时，为逆时针。泵出口可装置手动泵，可去掉底阀，减少水力损失，并能使泵自吸。
2、双吸离心泵
      它是从叶轮两面进水的双吸离心泵，因泵盖和泵体是采用水平接缝进行装配的，又称为水平中开式离心泵。与单级单吸离心泵相比，效率高、流量大、扬程较高。但体积大，比较笨重，一般用于固定作业。适用于丘陵、高原中等面积的灌区，也适用于工厂、矿山、城市给排水等方面。
      双吸离心泵有S型、SH型、SA型、SLA型几种型号，S型与SH型的区别是，从驱动端看，S型泵为顺时针方向旋转，SH型为逆时针方向旋转。SLB型为立式便拆式双吸泵 。
      S型系列泵性能范围流量160～18000立方米/时，扬程12～125米，进水口直径150～1400毫米，转速2950、1450、970、730、585、485、360转/分。
3、多级离心泵
      与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减的级数。多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。多级高心泵有立式和卧式两种型式，主要型号有D型、DL型多级离心泵，DW型、DWL型小型多级离心泵。
(1)D型多级泵性能范围
      流量6.3～720立方米/时，扬程16～600米，进水口径：50、75、100、125、150、200毫米，其中50～125毫米泵型为高转速2950转/分，150～200毫米泵型转速为1480转/分。
(2)结构型式
      D型多级离心泵为卧式多级(2～12级)，叶轮为单吸，泵体为分段式。当首级叶轮为双吸时，用DS表示，当同时规定有两种转速时，低速用DA表示，用于锅炉给水的多级离心泵，用DG表示。
 4、自吸泵
      自吸泵是靠泵自身的特殊结构而产生自吸作用的单级单吸离心泵，称为自吸离心泵 。和普通离心泵相比，在泵体结构上有显著差别：一是泵进口位置提高，有时还装上吸入阀;二是在出水侧设置了一个气水分离室。
      泵外自吸泵，是在泵外加有自吸装置，如带有旋涡泵、水环真空泵、射流泵以及手动泵等。
      自吸泵与普通离心泵相比，具有结构紧凑、使用操作简单，不但省去了起动前灌大量引水的麻烦，也省去了进水管低阀，减少了进水阻力，增加泵的出水量，但与同规格的普通离心泵的效率相比要低3%～5%。自吸泵较多的是应用在轻小型喷灌机组和管道灌机组上。
      自吸离心泵品种规格较多，有ZX型、TC型、BPZ型和ZB型等。
(1)ZB型性能范围
      流量2～200米3/时，扬程8～100米，配套功率0.25～45千瓦。
(2)结构型式特点
      按泵的配套动力机类型分为电动机配套自吸泵和柴油机配套自吸泵。按实现自吸功能的结构与工作特点可分为内滑式、外滑式、水环轮式和其他型式。传动方式有直联传动(包括内轴)和皮带传动。进口直径25～200毫米，共10个口径，54个规格。
 · 离心泵型号：
      离心泵的型号有很多，在这里只介绍一部分，如果想知道特别详细的型号意义，还需向离心泵生产厂家咨询。先看一组所有泵类产品型号字母所代表的含义。- B: 单级单吸悬臂式离心泵。- D: 节段式多级泵。- DG: 节段式多级锅炉给水泵。- DL: 立轴多级泵。- DS: 首级用双吸叶轮的节段式多级泵。- F: 耐腐蚀泵。- JC: 长轴深井泵。- KD: 中开式多级泵。- KDS: 首级用双吸叶轮的中开式多级泵。- QJ: 井用潜水泵。- QX.: 单相干式下泵式潜水泵。- QS: 充水上泵式潜水泵。- QY: 充油上泵式潜水泵。- R: 热水泵。- S: 单级双吸式离心泵。- WB: 高扬程横轴污水泵。- Y: 液压泵。- YG: 管道式液压泵。- ZB: 自吸式离心泵。
目前离心泵产品型号一共有32种，分别是：ISG管道离心泵
ISW卧式管道离心泵
QDLF不锈钢多级离心泵
GC锅炉给水离心泵
DL立式多级离心泵
GDL多级管道离心泵
PBG屏蔽式管道离心泵
YG立式管道油泵
ISWR卧式热水泵
ISWH卧式化工泵
ISWB卧式管道油泵
ISG立式管道离心泵
IRG立式热水循环泵
IHG立式管道化工泵
ISGB便拆式管道离心泵
ISGD低转速离心泵
ISWD低转速离心泵
IS单级单吸清水离心泵
IH单级单吸化工离心泵
FS卧式玻璃钢离心泵
S型玻璃钢离心泵
GBW浓硫酸离心泵
FSB型氟塑料合金离心泵
 AFB、FB耐腐蚀离心泵
TSWA卧式多级离心泵
ZX自吸式离心泵
S、Sh单级双吸离心泵
LG高层建筑给水多级离心泵
CDLF不锈钢立式多级离心泵
D多级离心泵
CYZ-A自吸式离心泵
IHF氟塑料合金化工离心泵。
 下面以ISG管道离心泵为例简单的讲一下离心泵型号中各部分所表示的含义：
1、ISG系列立式管道离心泵共分为ISG,IRG,GRG,IHG,YG,ISGD六个类别。ISG为单级单吸管道离心泵，IRG单级单吸热水管道离心泵，GRG单级单吸高温管道离心泵，IHG单级单吸化工泵,YG单级单吸管道离心油泵，ISGD单级单吸低转速离心泵。
ISG 50 - 160 (I) A (B)
ISG表示 ISG型立式单级单吸离心泵。
50表示 泵进口公称直径和出口直径，单位为MM.
160 表示 叶轮名义外径，单位为MM.
(I) 表示 流量分类。
A表示 叶轮第一次切割。
B表示叶轮第二次切割。
 2、ISGB型便拆立式管道离心泵，ISGB便拆立式离心泵。
ISGB 150 - 50 (I) (A) (B) (C)
ISGB又分三种型号，分别表示为：ISGB便拆立式离心泵，IRGB便拆立式热水泵，IHGB便拆立式化工泵，YGB便拆立式油泵。
150表示 泵进口公称直径和出口公称直径，单位为MM。
50表示 离心泵的额定扬程，单位为M。
(I)表示流量分类。
(A) (B) (C) 分别表示叶轮经过第一次切割，第二次切割，第三次切割。
3、卧式管道离心泵共有五种型号，分别是：ISW卧式离心泵，ISWR卧式热水离心泵，ISWH卧式化工离心泵，ISWB卧式防爆离心泵，ISWHB卧式防爆化工离心泵。ISW型卧式管道离心泵：
ISW 150 - 160 (I) A (B)
150表示离心泵的进口公称直径和出口公称直径，单位为MM。
160表示叶轮名义外径，单位为MM。
(I)表示流量分类。
A (B) 分别表示叶轮经过第一次切割和第二次切割。
· 排污泵系列型号意义：
Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式
AS:撕裂 JY:搅匀 P:不锈钢 B:防爆
 QW(WQ)无堵塞潜水式排污泵
例：80WQ(QW)P40-15-4
 80 WQ(QW) P 40 - 15 - 4
 │   │  │ │   │  └—-泵的电机（KW）
 │   │  │ │  └———-泵的扬程（m）
 │   │  │ └—————--泵的流量（m3/h）
 │   │  └———————-不锈钢材质
 │   └—————————-潜水排污泵
 └———————————--泵的口径即代表泵排出公称直径（mm）
 JYWQ、JPWQ自动搅匀排污泵
例：80JY（P）WQ50-10-1600-3
 80 JY (P) WQ 50 - 10 - 1600 - 3
 │ │ │ │ │  │    │  └—泵的电机（KW）
 │ │ │ │ │  │    └—-——泵的搅匀范围（mm）
 │ │ │ │ │  └————-——泵的扬程（m）
 │ │ │ │ └—————————泵的流量（m3/h）
 │ │ │ └—————————— W：排污 Q：潜水  P：不锈钢
 │ │ └—————————-—-—P：不锈钢材质
 │ └—————————-————-JY：搅匀
 └————————————泵的口径即代表泵排出公称直径（mm）
 GW无堵塞管道式排污泵
例：100GWP(B)100-15-7.5
 100 GWP B 100 - 15 - 7.5
 │ │ │ │  │ └—-泵的电机（KW）
 │ │ │ │  └———-泵的扬程（m）
 │ │ │ └——————-泵的流量（m3/h）
 │ │ └———————--防爆电机
 │  └—————————--G：管道式  W：排污泵  P：不锈钢
 └——————————-—-泵的口径即代表泵排出公称直径（mm）
 LW(WL)无堵塞直立式排污泵
例：100LW(WL)PB100-15-7.5
 100 LW(WL) P B 100 - 15 - 7.5
 │ │    ││ │   │   └—泵的电机（KW）
 │ │   ││ │   └—-——泵的扬程（m）
 │ │   ││ └——————-泵的流量（m3/h）
 │ │   │└————————防爆电机
 │ │   └—————————不锈钢
 │ └————————————L：直立式   W：排污
 └—————————————--泵排出的公称直径即口径（mm）
  YW无堵塞液下式排污泵
 例：100GWP(B)100-15-7.5
 100 GWP B 100 - 15 - 7.5
 │ │ │ │  │ └——泵的电机（KW）
 │ │ │ │  └————泵的扬程（m）
 │ │ │ └———————泵的流量（m3/h）
 │ │ └———————-—防爆电机
 │  └——————————-G：管道式  W：排污泵  P：不锈钢
 └——————————-——泵的口径即代表泵排出公称直径（mm）
  ZW无堵塞自吸式排污泵
 例：100ZW15-30PB
 100 ZW 15 - 30 P B
 │ │ │   ││└————泵的电机（KW）
 │ │ │   │└—————不锈钢材质
 │ │ │   └——————泵的扬程（m）
 │ │ └———————-—泵的流量（m3/h）
 │  └——————————(无堵塞自吸排污泵)Z:自吸式 W:排污
 └————————————泵的口径即代表泵排出公称直径（mm）
  AS切割式潜水排污泵
 例：AS10-2WCB
 AS 10 - 2 W CB
 │ │  │ │└——————抗堵塞撕裂机构
 │ │  │ └———————电压为220V
 │ │  └———-—————电机的级数
 │ └——————————-功率P2*100
 └————————————单叶片叶轮
  NL型立式污水泥浆泵
 例：NL76A-9
 N L ( C F W )76 A - 9
 ││  │││ │ │  └——泵的扬程(m)
 ││  │││ │ └————机械密封
 ││  │││ └—————-出口径(mm)
 ││  ││└———————卧式
 ││  │└————————不锈钢
 ││  └—————————加长型
 │└——————————--立式
 └———————————--泥浆泵

 WQK/QG系列带切割装置排污泵
 例：WQK20-20QG
 W Q K (X、D) 20 - 20 QG
 ││││ │  │   │ └—带切割装置
 ││││ │  │   └—-—泵的扬程(m)
 ││││ │  └————--泵的流量（m3/h）
 ││││ └———————单通道叶轮
 │││└———————-—旋涡式叶轮
 ││└————————-—开式叶轮
 │└—————————---潜水式
 └——————————---污水
 · 管道泵型号意义：
 ISG系列立式管道离心泵
 例：ISG50-160(I)A
 ISG 50 - 160 (I) A(B)
 │  │   │ │   └—叶轮经第一次切割
 │  │   │ └—-——流量分类、(I)为大流量、
 │  │   └—————叶轮名义外径(mm)
 │  └————————泵的口径(mm)
 │               ┌ ISG型立式离心泵
 └————————┼ IRG型立式热水泵
 ├ IHG型立式不锈钢化工泵
 └ YG型立式防爆油泵
  ISGD系列低转速立式管道离心泵
 例：ISGD80-160(I)A
 ISGD 80 - 160 (I) A(B)
  │  │   │ │   └—叶轮经第一次切割
 │  │   │ └—-——流量分类、(I)为大流量、
 │  │   └—————叶轮名义外径(mm)
 │  └————————泵的口径(mm)
 │               ┌ ISGD型低转速立式离心泵
 └————————┼ IRGD型低转速立式热水泵
 ├ IHGD型低转速立式不锈钢化工泵
 └ YGD型低转速立式防爆油泵
  IGSB系列便拆式管道离心泵
 例：ISGB50-160(I)A
 ISGB 50 - 160 (I) A B
 │  │   │ │ │└—叶轮经第一次切割
 │  │   │ │ └——流量分类、(I)为大流量、
 │  │   │ └——————叶轮名义外径(mm)
 │  │    └—————泵的口径(mm)
 │ └————————
  │                ┌ ISGD型低转速立式离心泵
 └————————┼ IRGD型低转速立式热水泵
 ├ IHGD型低转速立式不锈钢化工泵
 └ YGD型低转速立式防爆油泵
  ISW系卧式管道离心泵
 例：ISW65-160(I)A
 ISW 65 - 160 (I) A(B)
 │  │   │ │   └—叶轮经第一次切割
 │  │   │ └—-——流量分类、(I)为大流量、
 │  │   └—————叶轮名义外径(mm)
 │  └————————泵的口径(mm)
 │               ┌ ISW型卧式管道离心泵
 └————————┼ ISWR型卧式管道热水离心泵
 └ ISWH型卧式不锈钢管道离心化工泵
  SG系列管道泵
 例：50SG15-30
 50 SG 15 - 30
 │ │ │   └—叶轮经第一次切割
 │ │ └—-——流量分类、(I)为大流量、
 │ └————┬SG型管道离心泵
 │          └SGR型热水管道离心泵
 └-——————泵的口径
  SPG系列管道屏蔽泵
 例：SPG80-200(I)A
 SPG (R) 80 - 200 (I) A (B) (C)
 │   │ │   │  │  │ │  └—-叶轮经第三次切割
 │   │ │   │  │  │ └—-——叶轮经第二次切割
 │   │ │   │  │  └—————叶轮经第一次切割
 │   │ │   │  └———————流量分类
 │  │ │   └—————————叶轮名义外径(mm)
 │   │ └——————————-—泵进、出口公称直径(mm)
 │   └————————————┬流体类别(普通不注、热水为R)
 │                            └腐蚀性流体为T，防爆为B
 └———————————————-屏蔽式管道离心泵
 · 消防泵型号意义：
 XBD系列消防泵
 例：XBD10.4/5-50LG
 XB D 5.0 / 5 - 50 DL
 │ │ │   │  │ │┌DL立式多级消防泵 转速1450r/min
 │ │ │   │  │ ││LG立式多级便拆消防泵 转速2900r/min
 │ │ │   │  │ └┼ISG立式单级单吸消防泵
 │ │ │   │  │   │TSWA卧式多级消防泵
 │ │ │   │  │   │ISW卧式单级单吸消防泵
 │ │ │   │  │   └GDL立式多级管道消防泵
 │ │ │   │  └—-—泵的口径(mm)
 │ │ │   └———-—流量(L/s)
 │ │ └———————消防泵压力(扬程(50m))
 │ └——————-——电动
 └——————————消防泵
 · 磁力传动离心泵型号意义：
 CQ系列磁力传动离心泵
 例：32CQ-15
 32 CQ - 15
 │ │   └—扬程
 │ └—-——磁力传力离心泵
 └—————进口直径(mm)
  CQF系列磁力传动离心泵
 例：32CQF-15
 32 CQ F - 15
 │ ││   └—扬程(m)
 │ │└—-——过流部件材质为塑料
 │ └————-磁力传力离心泵
 └——————进口直径(mm)
  CQB系列磁力传动离心泵
 例：CQB50-32-160
 CQ B 50 - 32 - 160
 │ │ │  │   └—叶轮名义直径
 │ │ │  └—-——泵出口直径
 │ │ └—————-泵进口直径
 │ └———————过流部件材质为不锈钢
 └-————————磁力传动离心泵
  CQB-F系列磁力传动离心泵
 例：CQB50-32-160F
 CQB 50 - 32 - 160 F
 │  │   │    │ └—氟塑料(F46)衬里
 │  │   │    └——-叶轮名义直径
 │  │   └—————-泵出口直径
 │  └————————泵进口直径
 └——————————磁力传动离心泵
  ZCQ系列自吸式磁力传动离心泵
 例：ZCQ50-40-145
 Z  CQ   50 -  40 - 145
 │ │   │    │    └—叶轮直径(mm)
 │ │   │    └————出口直径(mm)
 │ │   └———————进口直径(mm)
 │ └—————————-磁力传动离心泵
 └———————————自吸式
 · 多级离心泵系列型号意义
 DL、DLR系列立式多级离心泵
 例：100DDLR100-20×4
 100 D DL R 100 - 20 × 4
 │ │ ││ │    │   └—-泵的级数
 │ │ ││ │    └————单级叶轮扬程（m）
 │ │ ││ └———————流量（m3/h）
 │ │ │└————————-热水
 │ │ └—————————-立式多级
 │ └———————————多出口
 └————————————-泵的口径即代表泵排出公称直径(mm)
  TSWA系列卧式多级离心泵
 例：50TSWA×5
 50 T S W A × 5
 │││││   └——————泵的级数
 ││││└————————-新一代产品
 │││└—————-————输送低温类似清水介质
 ││└——————-————单吸叶轮
 │└———————————-透平式
 └————————————-泵的口径即代表泵排出公称直径(mm)
  LG、LGB系列便拆式高层建筑给水多级离心泵
 例：100LG-B(R)72-20×6
 100 LG-B (R) 72 - 20 × 6
 │  │   │  │   │   └—泵的级数
 │  │   │  │   └———-新一代产品
 │  │   │  └—————--输送低温类似清水介质
 │  │   └——————-—-单吸叶轮
 │  └——————————-透平式
 └————————————-泵的口径即代表泵排出公称直径(mm)
  GDL系列便拆式管道多级离心泵
 例：50GDL18-15×5
 50 GDL 18 - 15 × 5
 │  │ │   │   └—泵的级数
 │  │ │   └———-设计点单级扬程15(mm)
 │  │ └—————--设计点流量18（m3/h）
 │  └——————-—GDL便拆式管道多级离心泵
 └—————————-泵的口径即代表泵排出公称直径(mm)
  GC型水泵系卧式单吸多级分段离心泵
 例：21/2GC-6×5
 21/2 GC - 6 × 5
 │   │  │   └-叶轮数量或级数
 │   │  └———缩小为1/10泵的比转数,即比转数为60
 │   └—————锅炉给水泵
 └——————-—吸入口直径(mm)被25除得值并化整
  CDLF系列轻型不锈钢立式多级离心泵
 例:CDLF4-160
 CDL  F  4 - 160
 │   │ │   └-160-级数*10
 │   │ └———4-额定流量(m3/h)
 │   └—-———F-(普通型略)过流部件为不锈钢304或316
 └————-——-CDL-冲压轻型立式多级离心泵
  D型卧式多级离心泵
 例:80D12×5
 80   D  12 × 5
 │   │ │    └-叶轮数量
 │   │ └—-——单吸扬程(m)
 │   └—————单吸多级分段式离心泵
 └———————-吸入口直径
