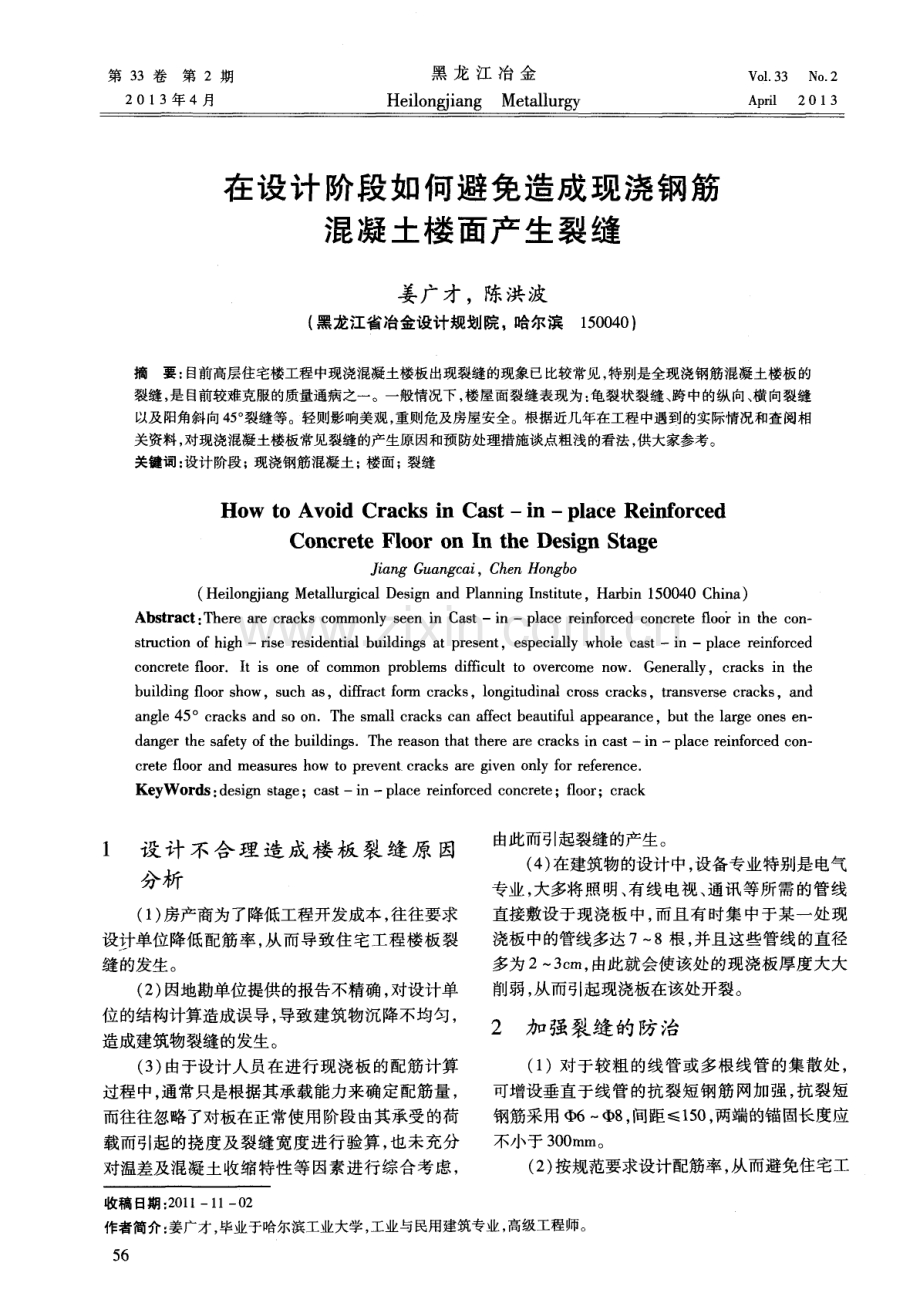

第 3 3卷第 2期 2 0 1 3年 4月 黑 龙 江 冶 金 H e i l o n g j i a n g Me t a l l u r g y Vo 1 3 3 N o 2 Ap r i l 2 0 1 3 在设计 阶段如何避免造成现浇钢筋 混凝土楼面产 生裂缝 姜广才，陈洪波 ( 黑龙江省冶金设计规划院 ， 哈尔滨1 5 0 0 4 0 ) 摘要： 目前高层住宅楼工程中现浇混凝土楼板出现裂缝的现象已比较常见， 特别是全现浇钢筋混凝土楼板的 裂缝 ， 是目前较难克服的质量通病之一。一般情况下， 楼屋面裂缝表现为： 龟裂状裂缝、 跨中的纵向、 横向裂缝 以及阳角斜向4 5 。 裂缝等。轻则影响美观， 重则危及房屋安全。根据近几年在工程中遇到的实际情况和查阅相 关资料， 对现浇混凝土楼板常见裂缝的产生原因和预防处理措施谈点粗浅的看法， 供大家参考。 关键词： 设计阶段； 现浇钢筋混凝土； 楼面；裂缝 Ho w t o Av o i d Cr a c k s i n Ca s ti np l a c e Re i n f o r c e d Co n c r e t e Fl o o r o n I n t h e De s i g n S t a g e J i a n g G u a n g c a i ，C h e n Ho n g b o ( H e i l o n g j i a n g Me t a l l u r g i c a l D e s i g n a n d P l a n n i n g I n s t i t u t e ，H a r b i n 1 5 0 0 4 0 C h i n a ) Ab s t r a c t ： T h e r e a r e c r a c k s c o mmo n l y s e e n i n C a s t i np l a c e r e i n f o r c e d c o n c r e t e fl o & i n t h e c o n s t r u c t i o n o f h i g hr i s e r e s i d e n t i a l b u i l d i n g s a t p r e s e n t e s p e c i all y wh o l e c a s t i np l a c e r e i n f o r c e d c o n c r e t e flo o r I t i s o n e o f c o mmo n p r o b l e ms d i f f i c u l t t o o v e r c o me n o w Ge n e r a l l y， c r a c k s i n t h e b u i l d i n g fl o o r s h o w，s u c h a s ，d i f f r a c t f o r m c r a c k s ，l o n g i t u d i n a l c r o s s c r a c k s ，t r a n s v e r s e c r a c k s ，a n d a n g l e 4 5。c r a c k s a n d S O o nT h e s ma l l c r a c ks c a n a f f e c t b e a u t i f u l a p p e a r a n c e，b u t t h e l a r g e o n e s e n d a n g e r t h e s afe t y o f t h e b u i l d i n g s T h e r e a s o n t h a t t h e r e a r e c r a c k s i n c a s t i np l a c e r e i n f o r c e d c o n c r e t e flo o r a n d me a s ur e s h o w t o p r e v e n t c r a c ks a r e g i v e n o n l y f o r r e f e r e n c e Ke y W o r d s： d e s i g n s t a g e；c a s ti npl a c e r e i n f o r c e d c o n c r e t e；flo o r ；c r a c k 1 设 计 不合 理 造 成 楼 板 裂 缝 原 因 分析 ( 1 ) 房产商为了降低工程开发成本 ， 往往要求 设计单位降低配筋率 ， 从 而导致住 宅工程楼板 裂 缝的发生。 ( 2 ) 因地勘单位提供的报告不精确， 对设计单 位的结构计算造成误导 ， 导致建筑物沉 降不均匀 ， 造成建筑物裂缝 的发生。 ( 3 ) 由于设计人员在进行现浇板的配筋计算 过程中， 通常只是根据其承载能力来确定配筋量 ， 而往往忽略了对板在正常使用阶段由其承受的荷 载而引起的挠度及裂缝宽度进行验算 ， 也未充分 对温差及混凝土收缩特性等因素进行综合考虑， 由此而引起裂缝的产生。 ( 4 ) 在建筑物的设计中， 设备专业特别是 电气 专业 ， 大多将 照明、 有线 电视、 通讯等所需的管线 直接敷设于现浇板 中， 而且有时集 中于某一处现 浇板中的管线多达 78根 ， 并且这些管线的直径 多为 2 3 c m， 由此就会使该处的现浇板厚度大大 削弱 ， 从而引起现浇板在该处开裂。 2 加 强裂缝 的防治 ( 1 )对于较粗 的线管或 多根线管 的集散处 ， 可增设垂直于线管 的抗裂短钢筋 网加强 ， 抗裂短 钢筋采用 一 8 ， 间距 1 5 0， 两端的锚 固长度应 不 小 于 3 0 0 ra m。 ( 2 ) 按规范要求设计配筋率 ， 从而避免住宅工 收稿 日期 ： 2 0 1 1 1 1 0 2 作者简介： 姜广才 ， 毕业于哈尔滨工业大学 ， 工业与民用建筑专业， 高级工程师。 5 6 第 2期 姜广才， 等： 在设计阶段如何避免造成现浇钢筋混凝土楼面产生裂缝 程楼板裂缝的发生。 ( 3 ) 做好地质验槽工作， 认真学习图纸、 规范 及相关设计 文件 。在打桩和基础开挖 的过程 中， 仔细 比对地勘报告与现场实际土质情况。如发现 现场出现了暗浜、 老河道等， 且在地质勘察报告上 没有体现或具体尺寸不符 ， 须及 时和业 主及设计 单位沟通解决 。以防止建筑物因不均匀沉降形成 裂缝 。如与实际不符 ， 及时进行调整 ， 避免建筑物 裂缝 的发生。 ( 4 ) 设计人员在进行现 浇板 的配筋计算过程 中， 不但要根据其承载能力来确定配筋量 ， 而且要 对板在正常使用阶段 由其承受的荷载而引起的挠 度及裂缝宽度进行验算 ， 同时也要对温差及 混凝 土收缩特性等 因素进行综 合考虑 ， 从而避 免引起 裂缝 的产生 。 ( 5 ) 对四周的阳角处楼面板配筋进行加强 ， 负 筋不采用分离式配置 ， 改为沿房 间( 每个 阳角仅限 一 个房间) 全长配置 ， 并且适 当加 密加粗。在相 同 配筋率的情况下 ， 采用直径较小的钢筋 ， 缩小钢筋 间距 ， 可提高现浇板的抗裂能力。 ( 6 )对 于较粗的线管或多根线管 的集 散处 ， 叁 盒 客 客 客 客 裔 客 套 客 套 客 客 客 客 客 盘 客 客 盍 ( 上接第 5 5页 ) 与冲击 ， 工作时的振动加剧材料疲劳 ， 是造成上述 现象发生的主要原因。 2 修 复方案分析 2 1 修复调压 阀组方案 ( 1 ) 在线修复： 利用高炉定修时间， 对调压阀 组锥管裂纹处焊接修复 ， 通 过设计改造充分发挥 波纹补偿器的作用 ， 减少管路 的冲击与振动。 方案如图 2所示 ， 需将原有加强筋打断， 将加 强筋位置前移 。为保证阀组刚度在底座两侧和阀 组上部各焊接一道加强筋， 使之成为一个整体。 煤气管路 中的膨胀与收缩量通过管路 自身补偿器 来 消化吸收。 ( 2 ) 对调压 阀组重新选型并整体更换 。 2 2 各种修复方案利弊论证 通过多次组织技术人员到现场对比论证。重新 申报新的调压阀组周期长且整体更换阀组需 4 8 h ， 对 高炉生产影响较大。最终确认在线修复方案。 2 3 在线修复难点 在线修复需充分发挥 阀组 自身波纹补偿器的 功能 ， 对波 纹补偿 器 的运行状 态参 数重新 复核 。 经和厂家沟通该补偿器满足使用要求。为保证阀 组整体刚度 ， 对加强筋进行调整 。 可增设垂直于线管 的抗 裂短钢筋网加强 ， 抗裂短 钢筋采用 8 ， 间距 1 5 0 mm， 两端的锚 固长 度应不小于 3 0 0 m m。 ( 7 ) 线管在敷设时应尽量避免立体交叉穿越 ， 交叉布线处采用线 盒， 同时在多根线管 的集散处 宜采用放射形分布 ， 尽量避免紧密平行排列， 以确 保线管底部的砼灌筑顺利和振捣密实。并且当线 管数量众多 ， 使集散 口的砼截面大量削弱时 ， 按预 留孔洞构造要求在 四周增设上下各 2 l 2的井字 形抗裂构造钢筋。 ( 8 ) 设计交底 时， 一定要重点部位详 细说 明， 让施工单位有所准备。 3 结语 设计人员一定要在设计阶段认真仔细的做， 把造成现浇钢筋混凝土楼面产生裂缝的因素分析 出来 ， 采取措施 ， 在交底 时详 细的介绍 ， 使施工单 位领会图纸设计的意图 ， 当然 ， 施工单位在施工阶 段按要求去施工 ， 这样 才能避免造成现浇钢筋混 凝土楼面产生裂缝。 图2 改造后的调压阀组结构 3 调压 阀组修复 的效果 ( 1 ) 经测量调压 阀组波纹补偿器在冷态和热 态状态下补偿量均在设计要求范围之 内； ( 2 ) 阀组 内部管系振动明显降低 ； ( 3 ) 阀体振动减小， 延长了 轴头盘根的使用寿命。 4 结 语 通过实践改造， 降低了管路的振动与冲击， 减 少了管路损坏和 阀门轴头 的煤气泄漏 ， 保证 了现 场的使用。既节约了维修成本也减少了定修时 间。调压 阀组在线修复效果 良好 ， 达到了预期 目 的， 值得推广 。 5 7
