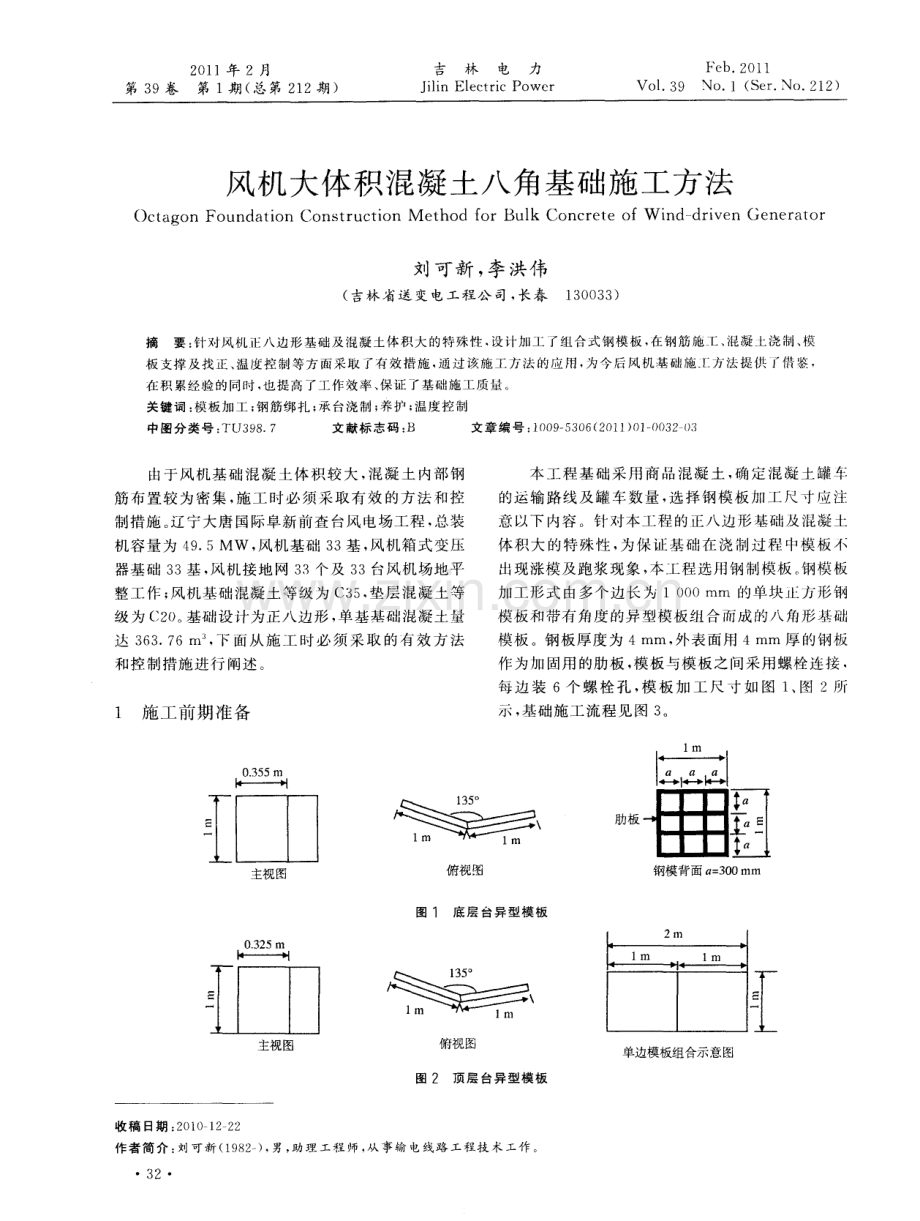

2 0 1 1年 2月 第 3 9卷 第 1 期 ( 总第 2 1 2期 ) 吉 林 电 力 J i l i n El e c t r i c Po we r Fe b 2 Ol 1 Vo 1 3 9 NO1 ( Se r No 21 2) 风机大体积混凝土八角基础施工方法 Oc t a go n Fo u nd a t i o n Co ns t r uc t i on M e t h o d f o r Bul k Co n c r e t e of W i n d d r i v e n Ge n e r a t o r 刘可新 ， 李 洪伟 ( 吉林 省 送 变电工程 公 司 ， 长春 1 3 0 0 3 3 ) 摘 要 ： 针对风4i E八边形基础及混凝土体积大 的特殊性 ， 没计加工 r组合式钢模 板 ， 在钢筋 施 、 混凝 上浇制、 棋 板 支撑 及找 正、 温 度控制等方面采取 j ， 有 效措施 ， 通过该 施工 方法 的应用 ， 为今后 风机基础施一 I ： 方法提供 r借答 ， 在积 累经验 的同时， 也提高 了工作效率 、 保证 了基础施工质量 。 关键词 ： 模板加工 ； 钢 筋绑 扎 ； 承 台浇制 ； 养护 ； 温度控制 中图分类号 ： T U3 9 8 7 文献标志码 ： B 文章编 号： 1 0 0 9 5 3 0 6 ( 2 0 1 】 ) 0 1 0 0 3 2 0 3 由于风 机基 础 ? 昆凝 土体 积 较 大 ， 混 凝 土 内部 钢 筋 布 置较 为 密集 ， 施工 时 必 须 采取 有 效 的方 法 和 控 制措施 。 辽宁大唐国际阜薪前查 台风电场工程， 总装 机容量为 4 9 5 Mw ， 风机基础 3 3 基 ， 风机箱式变压 器基础 3 3基 ， 风 机接 地 网 3 3个及 3 3台风机 场地 平 整 工作 ； 风 机基 础混 凝土 等 级为 C 3 5 。 垫层 混 凝土 等 级 为 ( ： 2 O 。 基 础 设计 为正八 边形 ， 单 基 基础混 凝土 量 达 3 6 3 7 6 m” ， 下 面从 施 工 时 必 须 采 取 的 有 效 方 法 和控制 措施 进行 阐述 。 1 施 工前期准备 03 55m 主视图 本 工 程基 础 采 用 商 品混 凝 土 ， 确定 混 凝 土 罐车 的运输 路 线及 罐 车 数量 ， 选 择 钢 模板 加 工 尺 寸应注 意 以下 内容 。针 对本 工程 的正八 边形 础 及 混凝土 体 积 大 的特 殊性 ， 为保 证 基 础在 浇 制 过程 中模 板小 出现涨模 及跑 浆 现象 ， 本工 程选 用钢 制模板 。 钢 模板 加 工形 式 由多个 边 长 为 1 0 0 0 mm 的单 块 止方 形钢 模板 和 带有 角度 的异 型模板 组 合而成 的 八角形 础 模 板 。钢板 厚度 为 4 mm， 外表 面用 4 mm 厚 的钢板 作 为加 固用 的肋 板 ， 模 板 与模板 之 间采用 螺栓 连接 ， 每 边 装 6个 螺 栓 孔 ， 模 板 加 工 尺 寸 如 图 1 、 图 2所 示 ， 基础 施工 流程 见 图 3 。 俯视 图 懒 忸 钢模背 面 a = 3 0 0 mm 、 帝 主视图 俯视图 单边模板组合示意图 图 2 顶 层 台异 型模 板 收稿 日期 ： 2 ( ) 1 0 l 2 2 2 作者简介 ： 刘可新 ( 1 9 8 2 一 ) 。 男， 助理工程师 ， 从 事输 电线路 工程技 术X - 作。 32 2 0 1 1年 2月 第 3 9卷 第 1 期 ( 总第 2 1 2期 ) Fe b 2 01 1 Vo1 3 9 No 1 ( S e r No 21 2) 风机基础测量放样定位 H基础开挖 基础坑底整平及垫层模板安装 支撑基环预埋件 垫层 浇制 基础 内接地 装置 布设 基坑验槽 t 垫层 浇制 基环支撑架安装 H 基础环吊装 钢筋绑扎 模板安装 及支护 电缆管及温度 测试点布设 钢筋绑扎模板安装验收 覆盖洒水养生 二 混凝 土验收 基坑 回填 图 3 基 础 施 工 流 程 图 2 基坑定位 、 开挖及基 础环安放 2 1基坑 定位 与 开挖 依 据设 计单 位 给 出 的坐标 ， 利 用 G P S进 行风 机 桩位复测 ， 同时记录坐标、 高程 。利用罗盘仪确定八 角型 基 础 的 四个 正 方 向 ， 即正 东 、 正 南 、 正 西 、 正北 ， 并 做好 标记 。 以风 机 中心桩 为 圆心点 ， 用 钢尺 画 出直 径为 2 1 m 的圆， 作为风机基坑开挖位置。本工程地 质条件大部分为全风化花 岗岩 。 坑底直径达 1 8 IT 1 ， 采 用 3 0 0型带 有 破 碎 头挖 掘 机 进 行施 工 ， 开 挖 过 程 中校核测量开挖平面位置 、 水平标高等是否符合施 工 图纸 的要求 。 基 坑较 大开 挖 出的 土石较 多 ， 开挖 前 事 先 预 留 出一 个 吊 车及 材 料 摆 放作 业 面 ， 并 设 计 好 基础环 的放置地点 。 2 2基 础环 安放 本 工程 单 机 基 础 环质 量 达 到 l 2 t ， 考 虑 到 运 输 及吊卸困难 ， 接货 时直接用 2 5 t吊车将基础环摆放 基 础坑 边 ， 基 础环 底部 用枕 木垫起且 垫 平 。 基 坑边 至 基 础 环 中 心达 到 1 0 m， 因此 选 择 1 0 0 t全配 重 的汽 车 吊作为 吊装设备 ， 根据地形条件汽车吊安放位置 控制在距基础 中心 1 6 m 以内， 主臂 出杆角度不宜 小 于 6 0 。 ， 出杆 长度 控 制在 3 3 1 T I 以 内。安装 基 础 环 前先将基础环预埋件支架与基础垫层上的预埋件进 行焊 接 。 检查 基础 环 吊具及 吊装 带连 接是 否 可靠 。将基 础环 吊起 ， 把 基础 环 调 节 支撑 架 用 螺栓 先 与 基 础环 连 接 ， 螺 栓 调 整 至 中部 ， 便 于 以后 调 整 基 础 环 水 平 度 ， 基 础 环 吊装 至 基础 环支 撑架 后 ， 慢 慢落 在支 撑架 上， 将支撑架与支撑桩预埋件焊接牢固。 用水准仪控 制 高程 ， 分 3个点 控 制 ， 调 整 基础 环 水 平 度 ， 在基 础 环表面明确标注 ， 利用 2 0 t 千斤顶 及支撑架调整基 础环水 平 度 。 基础 环 吊装 需要 注意 保 证 吊 车工 作 平 台平 整 ， 稳 固， 密实 。 确保基础环调整支架与支撑桩预埋端板 连 接 牢 固 ， 基础 环 水 平 度 调整 完 毕 ， 支 架焊 接 完 成 ， 吊车才 能 松开 基础 环 。在施 工过 程 中避免 扰动 基础 环 ， 放慢起 吊及移动速度 。 3 钢筋施工工艺要求 钢筋加工依照 GB 1 4 9 9 2 2 O 0 7 钢筋混凝土 用热轧带肋钢筋 、 J G J 1 0 7 2 0 0 3 ( 钢筋机械连接通 用技术规程 及施工图等有关要求进行加工 。 钢筋等 强滚轧直螺纹连接的工艺流程为 ： 钢筋原料切头一 丝头加工一套丝加保护套一现场连接 。单机基础钢 筋 使用 量 大布置 密集 ， 钢 筋绑 扎顺 序 ： 基 础底 层 钢筋 绑扎一基础内接地安装一穿人基础环钢筋一环向钢 筋一环 梁 钢筋 一基 础环 内部 钢筋一 基 础周 边钢 筋一 支撑筋 一 基础侧 部 径 向钢筋 一基 础顶 部环 向钢 筋一 预埋 电缆 管 基 环 内顶部 钢 筋 。 钢 筋 加 工 注 意事 项 及 要 点 ： 基 础环 内所 有 钢筋 不 得 与基 础 环 有 接触 ； 避 免 穿 人 基础 环 钢 筋 与基 础 环 预 留孔 接 触 ， 将 穿 人后 的钢 筋 用木 方 塞 入 钢筋 与 基础环孔的缝隙中， 待整体框架形成后拆除木方 。 4电缆预埋管 检查 电缆预埋管外观有无损伤及裂纹 ， 发现 问 题及时更换。 因电缆管两端需露出基础， 避免电缆管 在混 凝 土 浇 制时 误将 电缆 出 口封 堵 ， 采 用 厚 纤 维布 及细铁线将电缆管两端出口进行封堵 。基础钢筋封 顶前将 电缆预埋管按照设计要求布置 。电缆预埋管 3 3 2 0 1年 2月 第 3 9 卷 第 1 期 ( 总第 2 1 2期 ) Fe b 2O 11 Vo1 39 NO 1 ( Se r NO 2l 2) 底部 管 口顶在 底 层模 板 上 ， 并 在 底部 钢 筋 放 置马 镫 筋 用 以固定 电 缆 预埋 管 ， 防 止 预埋 管 在 施 工 的过 程 中收缩 移动 。基 础拆 模后 用手 锤 敲击 电缆预 埋管 口处 ， 清 除封堵 管 口处 的混凝 土 碎块 。 5 基础模板支撑及找正 钢 制模 板 较 重 ， 利用 钢 筋 头 与基 础 环 底 部 的钢 筋进 行焊 接 作 为支撑模 板 的支撑 架 。 在基 础环 上标 出 “ 正 东 、 正 南 、 正西 、 正 北 ” 4 个 正 方向 ， 利 用 这 4点 控制 八 角模板 的 4个正 方 向 。利 用水 准仪 进行 模板 高差 校 正 ， 确保 模 板高度 一致 。 为 防止 承 台出现 涨模 现象 ， 用 2条 l 0 t 链 条葫 芦 及 声 l 6 mi l l 的圆钢 、 钢管 等对 模板 进行 收 紧 ， 防止 出现 涨模 ， 在模 板 和 圆钢之 间放 人木 方来 增加 受力 面积 并保 证模 板受 力均 匀 。 基坑 坑 壁 出 现塌 方 造 成 模板 支护 不 牢 固 ， 采 取 以下 方式 制作 模板 固定 拉板 ： 垫层 浇 制前 ， 事先 在模 板 安装 大 致 位 置 预埋 声 2 5 mm 钢 筋 ， 用 来 卡 住模 板 底边 防止 模板 移 动 。 6 混凝士浇制 用 塌 落 度 控 制 水 灰 比 ， 塌 落 度 为 1 6 o l 8 0 mr n 塌 落度 每罐检 查 2次 。利 用人 工 控制 泵 车 投料 出 口， 使 混凝 士 自由落 差不 超 过 2 1 T I ， 以 防混凝 土 出现离 析 。 采 用插 入式 振 动棒进 行振 捣 ， 每层 浇注 厚度不 超过 3 0 0 mm。防止 混 凝 土浇 制 因 浇 制 时 问 长 产生裂缝 ， 对 基础 采取 推 移式连 续 浇筑施 工 ， 先从 基础外吲向内环绕浇制 ， 当浇制至基础承台模板高 度 时开 始 准备 抹 面覆 盖 承 台 斜 面外 环 ， 围绕外 圈模 板 环形 浇筑 覆 膜 2圈时 调整下 料 桶移 动到 浇制基 础 环 中心 ， 浇 制 基 础环 内 部 约 2 m 时 ， 调 整 下 料 桶 浇 制 基 础 环 与承 台模 板 之 问 ， 浇 制约 3 0 0 n l m 移 动 至 基础 环 内浇制 高度 约 3 0 0 mm 再 调整 下料 桶 浇制 基 础 环 与承 台模板 之 间 ， 按 照顺 序完 成承 台浇 制 ， 此 时 顶层 承 台 及二层 台交 接 处 已被 灌 满 ， 再 用 振捣 器 振 捣 此处 此 方法 可有 效地 缩短 间歇 时 间 ， 并在 前层 混 凝 初 凝之 前将 次层 混凝 土 浇筑 完毕 。 按照浇制方向依次抹面， 边抹 面边用塑料薄膜 及 时覆 盖 ， 可有 效地减 少 水分 流失 ， 保证 基础 的连 续 性 。 整 个基 础混 凝土 一次 浇注 完成 后 ， 做 好 表面 收浆 3 4 抹平 。 同时在 立柱模 板底 边 底层 模板 上边 之 叫扎 一 条 线 绳并 拉 直 ， 用来 控 制 基 础斜 边 保 护 层厚 度 及 坡度 ， 确保 顶部 混凝 土质 量 。 混凝 土 浇 制 注 意事 项 ： 混凝 土浇 筑 时 必须 连 续 浇筑 ， 浇制 间 断时 间控制 2 h以内 ， 避 免 混凝 tm现 初凝 ； 浇筑混凝土时， 严格控制水灰 比以确保泓疑： 质量 ； 浇筑 混 凝 土 时 ， 经 常 观 察模 板 、 支架 、 钢 筋 、 预 埋 件 和 预 留孔 洞 的情 况 ， 当发 现 有变 形 、 移 佗 时 。 及 时采 取 处理 措 施 ； 浇 入基 础 仓 内的混 凝 土 幢 随 浇随 平仓 ， 不 得 堆积 ； 仓 内若 有粗 骨料 堆 叠 时 。 应 均 匀 地 分布于砂浆较多处 ， 但不得用水泥砂浆覆盖 ， 避免造 成 内部蜂 窝 ； 泵 送 混凝土 的表 面水 泥浆较 厚 振捣 肝 基础 表 面振 捣 出的 水泥 浆 层 表 面泌 水较 多 ， 遇 到 此 情 况时 用 抹子 提 前将 表 面 压 实 ， 除去 表 面 的水 泷 浆 层后 再抹 面 ， 可有效 地减 少表 面裂 纹 。 7 基础养护及温度控制 养 护 主要 是 保持 适 宜 的 温度 和 湿度 以便 控 制 混凝 土 内表温 差 。 对 大体 积混 凝土 的农 ， 采取覆 塑料 簿膜 措施 。 测 温时 问从 浇制完 成 4 h后 始 第 一 天 每 4 h测 1次 ， 第 二 天每 2 h测 1 次 ， 至 温度 稳为 止 。 内外 温差应 控制 住 2 5 C以 内， 并 做 求 。 养 护必 须 根据 混 凝 土 内表 温 差 和 降温 速率 ， 利 埋 没 于混 凝 土 内部 的测 温 装 置显 示 的温度 情 况 ， 渊整 养 护措 施 ， 温 度较 高时 ， 增 加 浇水 养 护 次 数 J J 口 怏 降 泓 速度 ； 温 度 较低 时 ， 基 础 表 面加 盖 草 ， 减缓 散 热速 度 。养护 7天 后拆模 回填 。 8 结 束语 近几 年 国家提 倡 环保 能 源 的 建设 ， 风 电建 设 发 展 速 度较 快 ， 日前 国 内正处 于风 电 程 大 规 模 建设 时期 。风机 基础 混凝 土量 大 ， 施 _ l 工 艺要 求复 杂 ， 施 ： 质量 要求较 高 。 合理 安排 施工 J 及时 有效 地解 决施 工 中遇 到 的 问题 ， 成 为 确保 混 凝土 施 质量 的 关键。应用本方法保证 r工程的施 I 质量及进度婴 求 ， 工程各项质量 日标控制 良好 ， 为今后风机基础施 工 提供 了经 验 。 ( 编辑 李 健平 )
