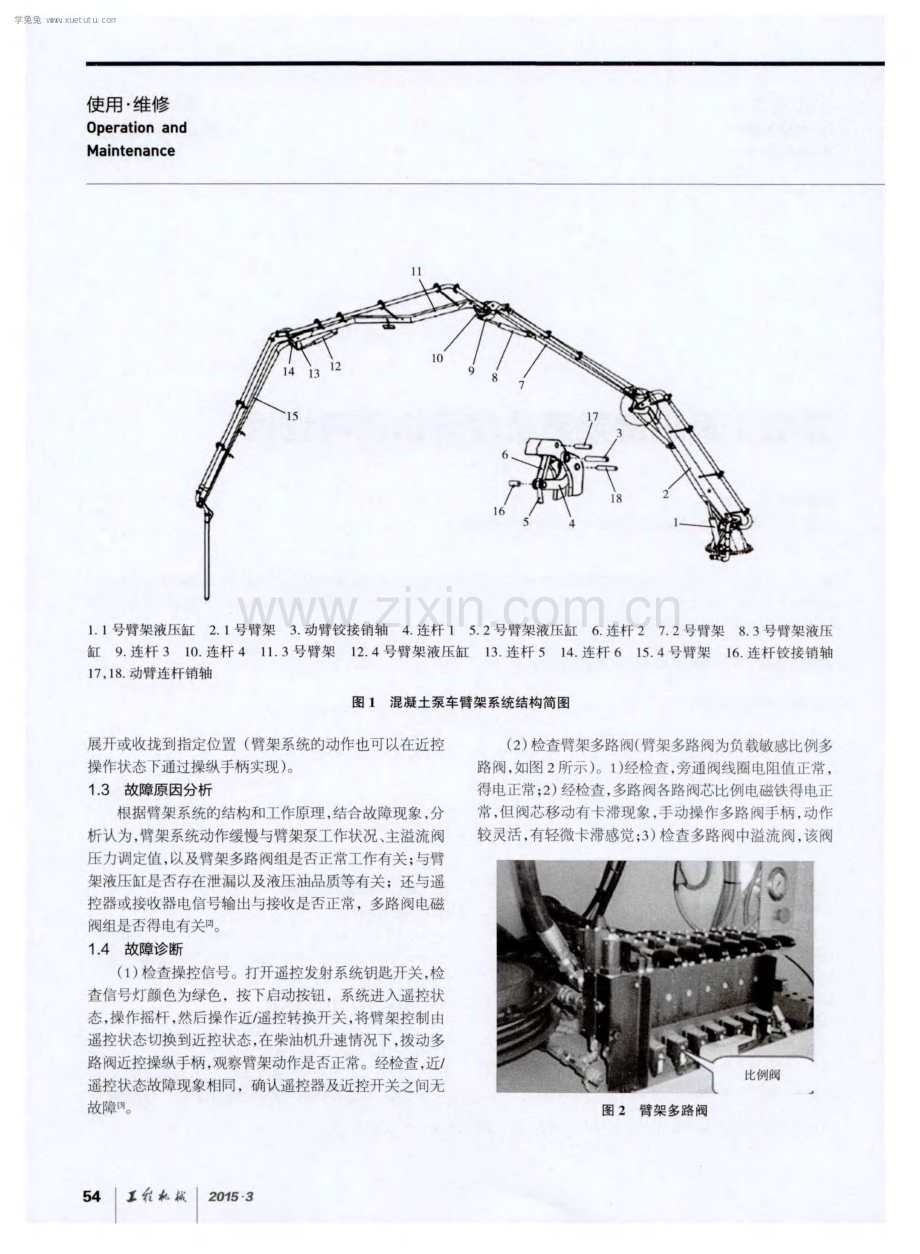

使用 - 维修 Op e r a t i o n a n d Ma i n t e n a n c e 霏杠械 第4 6卷 l 第 3期 总第 4 97期 混凝土泵车臂架系统故障诊断与维修 陈建华 ， 雷强 1 湖北交通职业技术学院； 2 江苏三一工程设备有限公司 摘要 l 臂架系统是混凝土泵车的重要组成部分， 泵车依靠臂架液压缸的伸缩完成臂架的展开和收拢 ， 从而将混凝土输送到 指定的施工位置。 在泵车施工过程中， 臂架系统易出现动作缓慢和掉臂等故障， 这些故障会影响施工进度和施工安全。根据臂 架系统的相关结构和工作原理， 介绍迅速排除臂架系统故障的方法。 关键词： 混凝土泵车； 臂架系统 ； 压力异常； 臂架掉臂 臂架系统是混凝土泵车的重要组成部分 ，该系统是 由多节臂架、 连杆、 液压缸、 输送管和连接件铰接而成的 可折叠和展开的平面四连杆机构， 如图 1 所示。 臂架系统 的液压部分主要 由油源回路 、 臂架变幅回路 、 臂架 回转回 路和支腿油路 组成 ， 包括臂架泵 、 多路 阀组 、 液压缸及 平 衡 阀等 ； 臂架系统的 电气部分包括 电控柜、 遥控器 、 接 收 器及电磁阀等电气元件 。 臂架系统各部件相互配合 ， 协调 动作 ， 完成臂架系统的展开和收拢 ， 从而将混凝土输送到 指定的施工位置， 实现布料l1 I 。臂架系统的液压和 电气系 统是泵车故障易发部位 ，本文以臂架系统动作缓慢和臂 架掉臂为例分析泵车故障的诊断及排除方法。 1 臂架系统动作缓慢 1 1 故障现象 一 台 3 7 i l l 混凝土泵车在施工 过程 中出现臂架系统 压力异常、 动作缓慢并伴有油温升高的故障现象 ， 严重影 响了工程进度。 1 - 2 臂架系统工作过程分析 当遥控器进入工作状态后 ，操纵人员扳动遥控器摇 杆， 遥控器发出信号给接收器， 控制多路阀组， 使臂架泵 高压油经过多路阀到达臂架平衡 阀， 进入臂架液压缸 ， 通 过臂架液压缸活塞杆的伸缩带动连杆动作 ，从而使臂架 作者简介 ： 陈建华( 1 9 6 6 一) ， 男 ， 湖北武汉人， 副教授 ， 硕士 ， 研究方向： 工程机械液压技术。 2 0 1 5 3 工 杠械 l 5 3 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m 学兔兔 w w w .x u e t u t u .c o m
