俄罗斯和日本对地观测卫星介绍分解.pptx

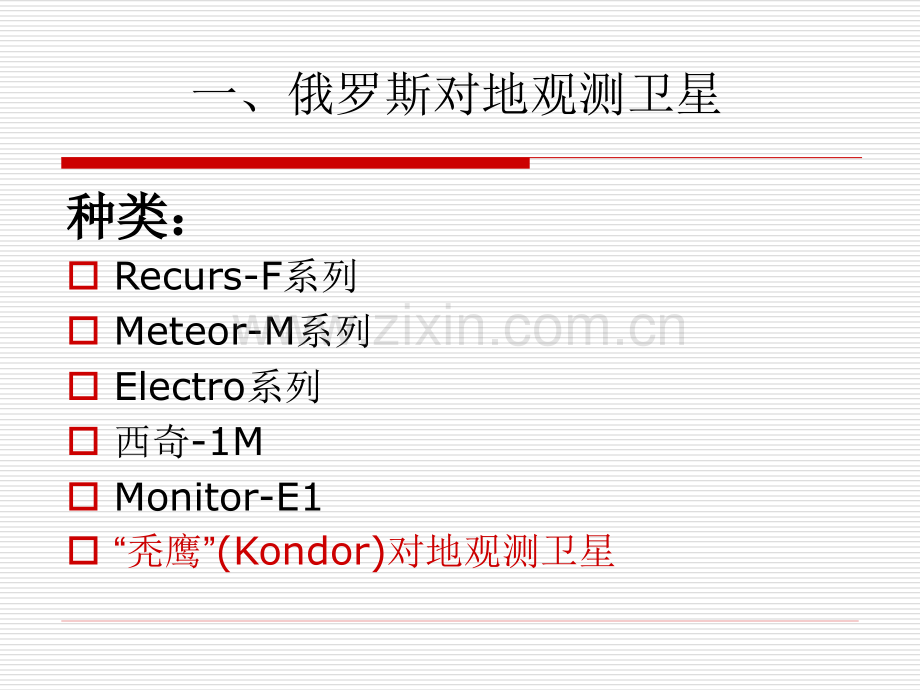

俄罗斯和日本对地观测卫星介绍一、俄罗斯对地观测卫星种类：种类：oRecurs-F系列oMeteor-M系列oElectro系列o西奇-1MoMonitor-E1o“秃鹰”(Kondor)对地观测卫星 Resurs-F资源卫星oResurs资源卫星已发射Resurs-F1、Resurs-F2、Resurs-F3和Resurs-DK1四颗卫星。oResurs-F系列卫星为胶片返回式遥感卫星，是在“东方号”照像侦察卫星平台的基础上发展的。Resurs-F系列卫星时前苏联从20世纪60年代初开始研制的，但直到1979才开始投入使用，编入宇宙系列；从1989年5月25日才开始发射工作型卫星，不再编入宇宙系列，启用14天。Resurs-F11974年至1999年，可提供多比例尺影像和光谱影像，影像存储位于返回舱部分。轨道高度240-355公里，运行周期25天，重量6300千克，运载火箭-“联盟号”，轨道倾角 82.3度。Resurs-F2运行时间1987-1995年，提供了独特的spatial photo information技术。轨道高度188-355公里，运行周期30天，重量6300千克，运载火箭-“联盟号”，轨道倾角 82.3度。Resurs-F3运行时间1993-2000年。轨道高度275-420公里，重量6300千克，运载火箭-“联盟号”，轨道倾角 82.3度。资源一DKl(ResurSDKl)环境卫星oResursDKl由俄罗斯联邦航天局研制，在可见光频段提供地球表面局部地区的详细观测。卫星重6804千克（15000磅），入轨不到9分钟，成功与火箭上面级分离。卫星轨道位置为远地点370千米（230英里）、近地点201千米（125英里），轨道倾角约70度。卫星将运行在350600 km高的近圆轨道，轨道倾角为65？，设计寿命大予3a。卫星安装了新的全色和多通道光电成像仪，其全色模式的光谱波段为0.580.8 Fm，空间分辨率为1 m；多通道模式的光谱波段为0.50.6btm、0.60.7btm和0.70.8btm，空间分辨率为23 m；刈幅为28.3 km。Resurs-DK1卫星的有效载荷包括：地球表面成像仪（ESI）和PAMELA。ESI的性能参数：Meteor-M系列卫星oMeteor-M系列的第1颗卫星在2006年发射，用于提供水文气象学和太阳-地球物理学信息。该卫星将运行在太阳同步轨道，轨道高度为830km，在轨质量为2700kg，设计寿命为5年。o俄罗斯在Meteor-M卫星上搭载了雷达探测器Severjanin和中分辨率（约为100m）多通道光学扫描仪KMSS。Meteor-M卫星搭载的仪器Electro系列卫星oElectro-L系列的第1颗卫星在2007年发射。该卫星采用三轴稳定方式，将定位在76度E，在轨质量为1500kg，有效载荷质量为370kg，设计寿命为10年。其任务目标为：观测大气和地球表面；进行太阳-地球物理学测量；支持数据收集系统和“科斯帕斯搜索与救援卫星”业务。o卫星主要的有效载荷是光学成像辐射计MSU-GS，它将在3个可见光和近红外通道，以及7个红外通道提供成像数据。其星下点的空间分辨率约为1km（可见光）和4km（可将光和近红外、红外），没30min提供一幅新的地球图像MSU-GS的参数西奇-1M海洋卫星oSich-1M卫星由俄罗斯和乌克兰共同研制，是海洋-01系列卫星的改进型。它运行在650km高的太阳同步轨道。o搭载在此卫星的仪器是改进的成像仪/探测器MTVZA-OKSich-1M卫星的有效荷载的基本参数Monitor系列卫星oMonitor-E1卫星质量为750kg，装有2台分辨率各为8m和20m相机，并各自与200Gbyte的存储装置相连，能大量存储测量数据并将其返回地面，为自然资源利用、环境污染和紧急情况监控等提供服务。o该卫星在2005年8月26日发射，运行在约540km高的太阳同步圆轨道上，轨道倾角为97.5度，原设计寿命为5年。oMonitor-E1卫星能在可见光频段提供高分辨率的地球观测数据；它装载了新型的地球表面成像仪；能够对地表进行全色成像，在90km的刈幅范围具有2040m的空间分辨率。Monitor-E1 卫星成像仪参数“秃鹰”(Kondor)对地观测卫星 oNPO Mash于2013年3月29日将两颗Kondor 系列卫星发射升空，一颗服务于俄罗斯国防部，一颗服务于国外客户。质量800千克有效载荷质量350千克轨道高度500千米轨道倾角最大98图像分辨率(雷达)13米观测刈幅1200千米 雷达天线直径6米雷达天线的频率范围S波段(9.5厘米)成像系统的光谱段为光学和/或红外线运行寿命5年(310年)运载火箭Strela发射场是拜科努尔发射场二、日本对地观测卫星种类：日本的地球资源卫星日本的地球资源卫星-1（JERS-1）“先进地球观测卫星先进地球观测卫星”(ADEOS)“先进陆地观测卫星先进陆地观测卫星”(ALOS)“热带降雨测量卫星热带降雨测量卫星”(TRMM)静止轨道气象卫星系列静止轨道气象卫星系列(GMS)先进陆地观测卫星先进陆地观测卫星-2(ALOS-2)日本的地球资源卫星一1（JERS-1）日本的地球资源卫星一1（JERS-1）是日本用于地球资源和环境监测的地球观测卫星，在1992年2月用日本的H-1火箭发射，设计使用寿命为2年。JERS-1的两项任务一.用于对地球资源和环境监测系统进行技术验证二.是为用户提供观测数据。JERS-1的开发JERS-1是日本科学技术委员会(STA)、日本宇宙开发事业团(NASDA)和日本通产省(MITI)共同开发的项目。NASDA负责研制卫星星体,MITI则负责研制观测仪器。NASDA还负责卫星的发射、卫星的跟踪与控制、任务安排以及数据采集与处理.数据的分配工作由遥感技术中心(RESTEC)和地球资源数据分析中心(ERSDAC)负责。JERS-1 主要特性主要特性运行计划该卫星原计划执行为期2 年的环境监测使命,但它直到1998 年10 月11 日,才因蓄电池故障导致失去姿态控制,停止了工作,其时它已超期服役达6.5 年。JERS-1卫星总共提供了近50 万幅合成孔径雷达图像,30 多万幅光学遥感图像。这些图像均供全球使用。日本宇宙开发事业团目前正在调查故障的确切原因,并将研究决定如何使该卫星脱离轨道“先进地球观测卫星先进地球观测卫星”(ADEOS)日本于1996 年8 月17 日用H-2 火箭发射了ADEO S-1 卫星,这是日本先进的地球观测卫星,装有8 个遥感器,可全面调查地球环境和气象变化。卫星总费用约918 亿美元,是在海洋卫星MOS-1 系列和日本地球资源卫星JERS-1 基础上发展起来的,两个核心遥感器是日本造的海洋水色与温度扫描辐射仪(OCTS)和先进的可见光/红外辐射仪(AVNIR)。主要特点核心遥感器OCTS核心遥感器 AVNIR先进地球观测卫星先进地球观测卫星”(ADEOS)的优点除核心遥感器外,还有日本、美国、法国等提供的6 个遥感器:1 改进型大气边缘红外分光仪(ILAS),观测大气层边缘(高层)微量成分;2空间后向反射器(RIS),利用地面发射的红外激光脉冲探测臭氧、碳氟化合物、甲烷等浓度;3温室效应气体的干涉测量探测仪(ZMG),探测二氧化碳、甲烷等气体分布;4美国散射计(NSCAT),NASA 提供,用Ku 波段雷达探测海面风场;5总臭氧测绘光谱仪,NASA 提供,探测臭氧和二氧化硫的浓度与分布;6地面反射光观测装置(POLDER),法国提供,研究大气层反射太阳辐射的极化、光谱和方向特性。ADEO S-1 卫星出现的问题ADEO S-1 卫星自发射升空以后,曾发生过数次事故,1997 年6 月30 日,这颗卫星终因太阳电池翼故障而完全失效,其在轨寿命还不到一年,这颗迄今为止日本最大最复杂的卫星的报废,对日本乃至国际地球观测计划来说是一个巨大打击。日本计划利用与ADEO S-1 相同的平台制造ADEO S-2,预计于1999 年用H-2 火箭发射,重点用于大气研究。为了杜绝与ADEO S-1 出现同样事故,日本对ADEO S-2 卫星实施了四条改进措施。ADEO S-2 的重量和轨道同ADEO S-1基本相同。两个核心遥感器是先进的微波扫描辐射计和全球成像仪,还有3 个其他的遥感器。1.先进的微波扫描辐射计(AMSR)它能全天候全天时探测与水有关的物理参数,如水汽浓度、降雨量、水面温度、海面风场及海冰等。Center Frequency(GHz)6.92510.6518.723.836.550.352.889.089.0ABBand Width(MHz)35010020040010002004003000PolarizationVertical and HorizontalVerticalVertical and Horizontal3dB Beam Width()1.81.20.650.750.350.250.250.150.15IFOV(km)407027461425172981461061036Sampling Interval(km)101055Temperature Sensitivity(K)0.340.70.70.60.71.81.61.2Incidence Angle()55.054.5Dynamic Range(K)2.7-340Swath Width(km)Approximately 1600Integration Time(msec)2.51.2Quantization(bit)1210Scan Cycle(sec)1.52.全球成像仪(GLI)它是多光谱光学遥感器,综合探测陆地、海洋和大气,如植物指数、叶绿素含量(海洋)以及冰、雪、云分布等。3.改进型大气边缘光谱仪(ILA S-E)它是ILAS 的改进型,提高了探测精度和光谱范围。4.海风散射计(SeaWinds)它是N SCA T 的后续遥感器,每两天提供高精度全球海洋风速和风向数据。5.地面反射光观测装置POLDER它是ADEO S-1 上POLDER 的后续遥感器。“先进陆地观测卫星先进陆地观测卫星”(ALOS)主要目的是根据目前应用需要和未来市场发展,开发应用更高分辨率和立体的遥感数据,为此卫星上装了三个主要遥感器:1.全色遥感立体测绘仪(PRISM)设备由两个独立的反射系统组成,两个镜头分别沿轨迹朝向前24、星下点、向后24,推扫式方式工作,可获得高精度的数字高程数据。全色波段范围：520-770nm分辨率：2.5m幅宽：70km（星下点）35km（联合成像）2.先进的可见光和近红外辐射计(AVNIR-2)这是ADEO S-1 卫星上的改进型遥感器,主要特点是提高了多光谱分辨率,并增加44侧视能力,能以更短时间进行重复观测。band1：420-500nmband2：520-600nmband3：610-690nmband4：760-890nm分辨率：10m幅宽：70km3.相控阵型L波段合成孔径雷达(PALSAR)PALSAR是一主动式微波传感器，它不受云层、天气和昼夜影响，可全天候对地观测，比JERS-1卫星所携带的SAR传感器性能更优越。模式模式高分辨率模式高分辨率模式扫描式合成孔径雷达扫描式合成孔径雷达极化极化(试验模式试验模式)中心频率中心频率1270 MHz(L波段)线性调频宽度（线性调频宽度（Chirp Bandwidth）28MHz14MHz14MHz,28MHz14MHz极化方式极化方式HH or VVHH+HV or VV+VHHH or VVHH+HV+VH+VV入射角入射角8 to 608 to 6018 to 438 to 30空间分辨率空间分辨率744m1488m100m(多视)2489m幅宽幅宽4070km4070km250350km2065km量化长度量化长度5位5 位5 位3或5位数据传输速率数据传输速率240Mbps240Mbps120Mbps,240Mbps240Mbps 用用ALOS PALSAR观测亚马逊西部、观测时相观测亚马逊西部、观测时相2006年年8月月21日，使用日，使用HH(红红)、HV(绿绿)、HH-HV的差分（蓝）合的差分（蓝）合成的彩色影像。在本影像中森林呈现绿色、采伐区域呈现浓紫成的彩色影像。在本影像中森林呈现绿色、采伐区域呈现浓紫色、开放水面呈现黑色、水下植物呈现淡紫色。色、开放水面呈现黑色、水下植物呈现淡紫色。作为作为PALSAR 所独有的所独有的L波段最能探知封波段最能探知封闭森林灌木下发生的洪水泛滥。闭森林灌木下发生的洪水泛滥。Alaska Okmok火山火山1997年喷发前、喷发中、喷发后地表形变图年喷发前、喷发中、喷发后地表形变图（Lu et al.,JGR,2000）1993-1995年年1995-1996年年1995-1997年年1997-1998年年1998-1999年年喷发前的喷发前的1992-1995年，抬升了年，抬升了18cm;喷发中，下沉了喷发中，下沉了超过超过140cm;喷发过后的第一喷发过后的第一年里抬升了年里抬升了10cm。02.83cm“热带降雨测量卫星热带降雨测量卫星”(TRMM)TRMM 是日本宇宙开发事业团同美国NASA 联合开发的卫星,它是日本卫星第一次装备星载测雨雷达,对占世界2/3 降雨量的热带地区进行降雨测量,提供南北35纬度间三维雨量分布,日本负责提供测雨雷达(PR)和发射服务(H-2 火箭),美国提供卫星平台和其他设备。卫星已于1997 年11 月用H-2 火箭发射。Precipitation RadarPR:Precipitation RadarObjectives of Measurement3D rainfall profileQuantitative rainfall measurement over ocean and land Parameter/ValueObservation Frequency13.796&13.802 GHzSwath Width:220 km/Range Resolution:250 m/:4.3 kmTRMM Microwave ImagerTMI Objectives of MeasurementRain rate over oceanParameter/ValueObservation Frequency:10.7&19.4&21.3&37.0&85.5 GHzSwath Width:760 km/:38.3&18.4&16.5&9.7&4.4 kmVisible Infrared ScannerVIRS Objectives of MeasurementCloud DistributionParameter/ValueObservation Band:0.63&1.6&3.75&10.8&12.0 mSwath Width:720 km,Horizontal Resolution:2 kmLightning Imaging SensorLIS:Objectives of MeasurementLightning distributionParameter/ValueObservation Band:0.7774 mSwath Width:600 km/Horizontal Resolution:4 kmClouds and the Earths Radiant Energy SystemCERES:Objectives of MeasurementAtmospheric radiation energyParameter/ValueObservation Band:0.35&812&0.350mSwath Width:Full Earth/Horizontal Resolution:25 km静止轨道气象卫星系列静止轨道气象卫星系列(GMS)日本于1977 年用美国“德尔他”火箭发射了其第一颗静止轨道气象卫星GM S-1,目前GM S 系列已发射了5 颗。GM S-5 于1995 年3 月用H-2 火箭发射,现正在运行中,它提供了各类气象信息。GMS-5主要遥感器是可见光/红外自旋扫描辐射仪(V ISSR),该辐射仪利用卫星自旋运动从东/西向扫描地球表面,并通过一扫描反射镜的步进运动进行南/北向扫描,每30 分钟可获得整个地球的遥感图像,GMS-5 主要特性主要特性先进陆地观测卫星先进陆地观测卫星-2(ALOS-2)oThe Advanced Land Observing Satellite-2（ALOS-2）is a follow-on mission from the ALOS“Daichi”.oThese social needs include:o1）Disaster monitoring of damage areas,both in considerable detail,and when these areas may be large o2）Continuous updating of data archives related to national land and infrastructure information o3）Effective monitoring of cultivated areas o4）Global monitoring of tropical rain forests to identify carbon sinks.oThe state-of-the-art L-band Synthetic Aperture Radar（PALSAR-2）aboard ALOS-2,which is an active microwave radar using the 1.2GHz frequency range.其他的计划oEarthCARE计划(Earth Clouds,Aerosols and Radiation Explorer)oGreenhouse gases Observing SATellite IBUKI.(GOSAT)oGlobal Change Observation Mission(GCOM)oGlobal Precipitation Measurement(GPM)mission oOcean Project
