施工现场临时用电施工组织设计范文.doc

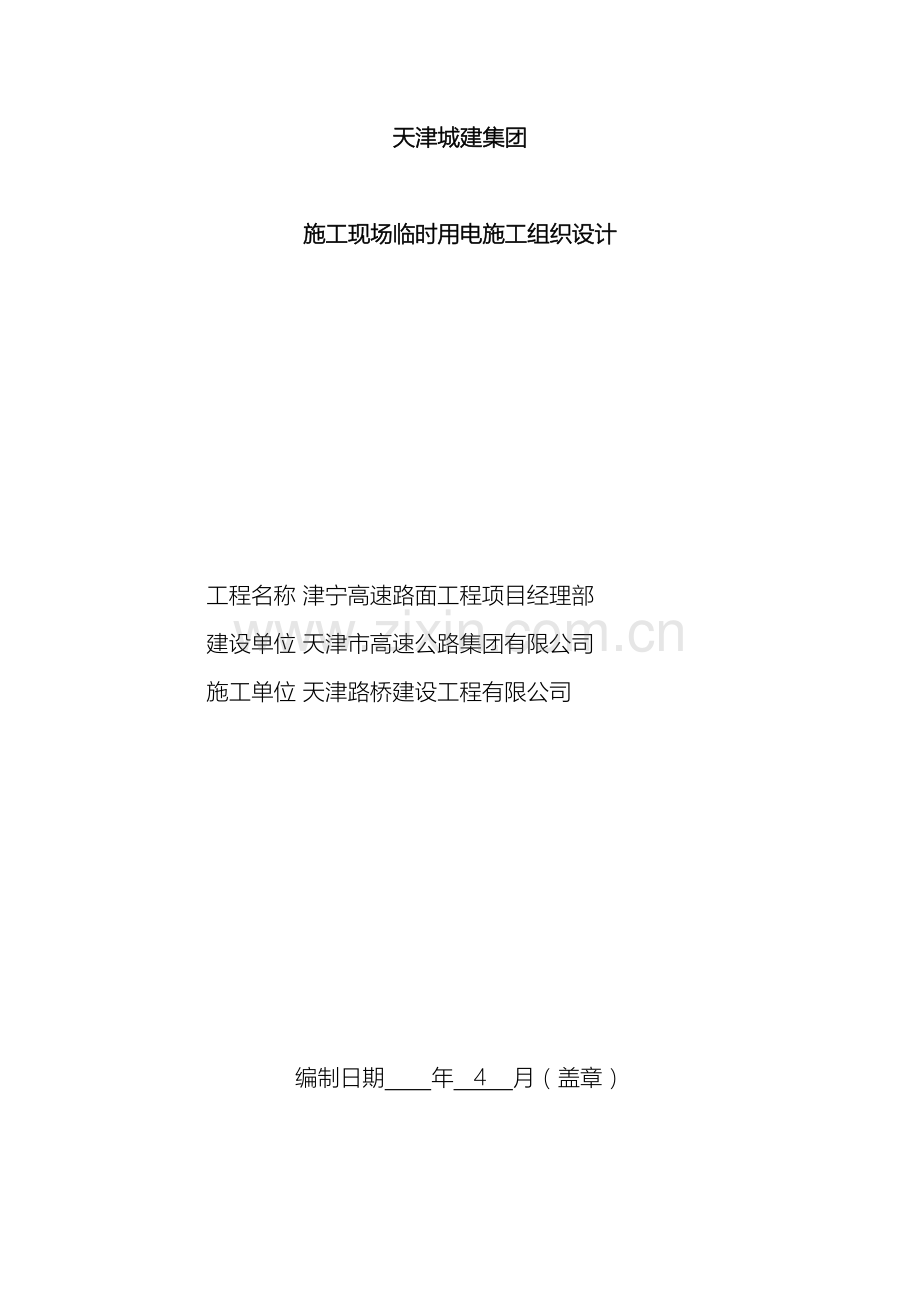

施工现场临时用电施工组织设计天津城建集团施工现场临时用电施工组织设计工程名称 津宁高速路面工程项目经理部建设单位 天津市高速公路集团有限公司施工单位 天津路桥建设工程有限公司编制日期 年 4 月（盖章）项目经理项目总工临时用电施工组织设计主编人现场电工负责人施工现场临时用电施工组织设计审批表审 批 部 门审 批 意 见审批负责人签字分公司主任工程师公司安技部门公司技术部门公司总工程师开竣工日期： 年 月 日 年 月 日现场勘测情况一、施工现场勘察情况工程概况：根据天津高速公路集团有限公司要求，津宁高速公路工程全线路基、桥涵共分为11个标段。其中3-10标当前已经竣工通车，本次施工为1-2标段路面标，总体施工范围为K-2+880.000K5+227.100，全长为6347.1米。经现场勘查，在新开河北侧大堤处有电力局10KV架空线路本着就近及负荷集中的原则，在志成道与外环线交口西侧项目部后安装一台400KVA变压器。 二、电源进线、总配电箱以及分配电箱的确定本工程共设置一处低压户外总箱，每个电箱最大容量为400KVA，额定电压为10K0.4KV，箱内设有总开关为DZ漏电保护器一个，总开关下设有漏电开关。所有从电箱接出的五芯电缆线全部为埋地法敷设，埋地深度大于0.7米，现场分配箱位置及电缆线走向见图：三、编制依据（1）施工现场临时用电安全技术规范JGJ46- （2）用电安全导则GB/T13869（3）建设工程施工现场供用电安全规范GB50194（4）供配电系统设计规范GB50052-95（5）电力工程电缆设计规范GB50217- （6）低压配电设计规范GB50054（7）民用建筑电气设计规范JGJ/T16- （8）建筑标准设计图集05系列（9）建筑电气工程安装工程图集主编：吕大光（10）电气装置安装工程接地装置施工及验收规范GB50169（11）天津市建设工程施工现场临时用电配电箱安全技术标准DB29-182- J11154- 供电方式及技术数据一览表（一）津宁高速工地类别津宁高速工程量现场总负荷13.4KVA有功功率13.95KW无功功率10.47KVAR动力额定功率（总）KVA总额定电流A照明额定功率（总）KVA总额定电流A供电方式自备电力变压器（1） 400 KVA（2） KVA（3） KVA（4） KVA市电低压电网保护系统TN-S TN-C TT TN-C-S建设单位供电保护系统自备电源并网方式、接地措施、阻值及防误操作技术措施供电方式及技术数据一览表（二）津宁高速现场供电线路导线或电缆型号与截面积（干线）敷设方式架空导线、架空电缆、电缆埋地、管穿线埋地分支线敷设方式沿墙敷设、电缆穿管 、缆沟敷设、线槽敷设、其它（ ）接地装置中性点接地1 2 3 4重复接地共（ 4 ）处接地装置使用材料（含重复接地）50*50*5镀锌角铁分级保护及闸箱情况总配电箱漏电保护器额定电流630A漏电动作电流300mA时间0.2S总箱数量个1分配箱漏电保护器额定电流63A漏电动作电流50mA时间0.1s总箱数量个2开关箱漏电保护器额定电流100A30A15A漏电动作电流15mA15mA15mA时间0.1s0.1s0.1s总箱数量个6现场防雷办公区楼顶有防雷设施备注施 工 现 场 用 电 设 备 及 照 明津宁高速编号设备名称台数换算后容量编号设备名称型号及铭牌技术数据换算后容量1空调16182日光灯1004.83饮水机1054院内路灯40.15678910111213141516171819合计27.9津宁高速负荷计算书400KVA变压器主要负责施工现场的临时用电及打桩机用电，设备总负荷55.6KW。设备同时系数Kx=0.5,综合功率因数COS=0.8，tg=0.75总负荷为：Pj= KxPe=0.527.9KW=13.95KWQj= Pjtg=13.95KW0.75=10.47KVARSj=( Pj2+ Qj2)1/2=(13.95KW2+10.47KVAR2)1/2=13.4KVAI=Sj（31/2U）=13.4（1.7320.38）=20.6A施工现场临时用电安全措施为了施工现场临时用电的安全，用电管理有序和规范，保持施工过程中用电安全无事故，确保施工的顺利进行，施工任务的圆满完成，特制定本安全用电技术措施。施工用电需要概况一、 施工用电供电运行前的要求（一）、电气负责人要在开工前对施工现场、施工范围、计划办公区、生活区材料加工区进行实地勘察，在勘察结果的基础上根据施工组织设计中的施工要求指定出项目工程办公、生活、施工现场临时用电设备、材料的具体计划，确定供电源和和供电方式。（二）、电气负责人根据现场勘察结果和施工需要，按JGJ46 施工现场临时用电安全技术规范进行用电负荷计算，设计出施工现场临时用电电气施工图。在施工图得到批准后严格按计划选择符合用电要求的设备、材料，以满足供电要求。对进场的用电设备和材料进行严格验收，非标产品、型号不符产品、不合格产品，质量、计量有缺陷产品等严禁使用，防止在供电运行过程中由于产品的内在质量问题和与供电要求不匹配原因而造成用电事故发生。（三）、电工现场作业必须执证上岗，非本专业人员坚决不准进行电工作业。作业前要做好安全技术交底，在电工作业过程中一定要做好监护工作，必须严格执行JGJ46 标准，严格遵守电工操作规程照图作业，坚决杜绝随意性作业，不规范作业的违章现象。（四）、临时用电线路的设备敷设安装完毕，由安全负责人汇同有关人员和电气负责人共同进行检查验收，验收工作必须以规范标准为依据，不得走过场，验收完毕要在验收表上签字，对验收结果负责。验收合格方可供电运行。三、施工现场临时用电的运行管理施工用电运行管理要坚持“安全第一、预防为主”原则，即保证施工用电需要，又要确保施工用电安全。把安全管理放在第一位。具体措施是：（一）、项目部建立以项目经理陈满泉为第一责任人的安全生产，文明施工领导小组和管理网络。建立健全各项管理制度，以签订责任书的形式确定相关岗位责任书和责任的落实。保证安全用电资金投入。（二）、项目部组织本项目员学习有关安全用电的有关规定，上级文件精神和安全用电知识，提高员工安全意识，管理水平和安全技能。（三）、项目部安全负责人、电气负责人加强对外来工的用电全教育，传授给她们安全用电知识，提高她们安全用电的自觉性和自我保护能力。（四）、专业电工要加强专业知识学习，积极参加项目部组织的各项安全活动，参加有关部门的培训和考试，不断提高自身专业理论、知识水平和技术，为干好本专业打下坚实基础，能熟练掌握、操作所用设备性能，胜任本职工作。（五）、项目部为专业电工配备好合格的劳动保护用品和合格的电工工具。（六）、项目部配备一定数量的专用消防器材，做好应急准备。（七）、项目部组织有关负责人每月对临时用电工程进行不定期检查，最少不得少于一次。检查时要认真履行职责，要全面检查，避免遗漏，且做好记录。（八）、项目部电气负责人或专业电工要坚持进行每天巡查制度，及时发现用电过程中的安全因素，做到及时处理，消除各种隐患，把安全预防做扎实。（九）、加强用电设备、电气装置、保护设施的维护和检修，要定期检修、保证完好、安全运行，严禁带“病”运行，停用的设备必须拉闸断电，锁好开关箱。（十）、对电气设备、电气装置、保护设施要定期进行遥测，雨天后要进行重新遥测，做好电气设备等防雨防潮设施，防止发生潮湿、进水引起用电事故。电气设备周围要经常清理，不得堆有杂物和易燃品，防止引起火灾。（十一）、项目部建立健全，本项目现场临时用电安全技术档案，各项报表，要真实、认真填写，履行签字手续，保证资料的可追溯性。（十二）、项目部配备满足电气设备规定的安全警示标志。同时做好管理工作，发现遗失、破损及时更换，发挥警示作用。四、措施落实与监督（一）、现场临时用电安全技术措施由项目电气负责人落实，在落实过程中要一丝不苟，不准拖拉，不准马虎。认真执行用电规范标准，做到坚持原则，长期落实，措施到位，工作扎实，安全有效。（二）、项目安全负责人严格履行监督、检查职责，要检查到位，监督到岗，加大力度，增加频次，执行规范，严格把关，加强预控，真正发挥监、控、管机制的作用。（三）、项目经理定期对安全负责人、电气负责人等进行安全责任制和安全目标考核，奖优罚劣。促进安全用电技术措施落实和责任落实，增强责任制的约束力和安全用电监管力度。（四）、加强安全用电的信息沟通，项目安全负责人、电气负责人，及时通报现场用电状况，向项目经理做真实情况汇报，项目部其它管理人员在完成本职工作的同时也要关注用电安全，及时反馈信息，确保项目领导决策及时、准确。五、使用安全电压1、顶管基坑导电灰尘或灯具离地面高度低于2.5m等场所的照明，电源电压应不大于36V。2、在潮湿和易触及带电体场所的照明电源电压不得大于24V。3、在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V。4、在基坑内使用行灯应符合下列要求：（1）、电源电压不大于36V；（2）、灯体与手柄应坚固、绝缘良好并耐热耐潮湿；（3）、灯体与灯体结合牢固，灯头无开关；（4）、灯泡外部有金属保护网；5、民工宿舍内照明全部采用36V低电压，未经项目部的书面批准，严禁任何人往宿舍内引入220V高压电。6、严禁把低压照明灯放置在被窝内取暖。7、严禁利用低压照明灯作为烘烤的热源。8、严禁在低压照明灯周围放置报纸、袜子等易燃物。五、用电安全目标项目部实现安全用电无事故是安全管理目标之一，项目部自上而下在项目经理领导下，严格管好用电标准、制度、措施的实施。坚持以人为本，安全第一，抓好预防，把用电安全作为安全管理工作中的重中之重，狠抓时效，真正做到一步一个脚印，实实在在的安全，实现施工全过程安全用电无事故的专项目标。 津宁高速路面工程 4月电 气 防 火 措 施电气防火是消防安全管理工作中的重要一环，是预防火灾、火险工作中的重点之一，为了避免因电气设备而引发火灾事故，保证施工过程中用电安全，确保施工顺利进行，特制定电气防火措施。一、 项目部安全生产管理领导小组和安全负责人、电气负责人、加大用电防火管理力度，加强防火措施的实施，要各司其职，责任落实到人。二、 项目部加强对员工、外来工的安全用电教育。严格遵守安全用电规章制度，消防安全管理制度。三、 项目部电气负责人，专业电工定期对线路、设备进行检查、遥测、维修，保证电气设备的正常运行。四、 电气设备周围要经常进行清理，不准堆放杂物和易燃易爆物品。五、 项目部配备专用消防器材，消防器材必须是符合电气消防要求，合格、有效产品，已备应急之用。六、 严禁乱拉乱接电气线路和设备，严禁使用不合格电气产品、非标产品和淘汰产品，严禁超负荷用电、严禁设备带“病”运行，严禁在电气线路、设备周边非安全距离内进行明火作业。七、 做好电气设备防雨、防潮措施的落实，做好电气保护装置的检查、维护、保证用电安全。八、 项目部安全负责人要加强电气防火的监督和检查。督促电气负责人和专业电工认真履行职责，电工要坚持日巡日检，把电气防火工作抓实，抓彻底，不留死角，不留隐患，确保电气防火措施落实到位。九、 项目部每月组织12次电气防火综合检查、项目安全负责人每月对电气防火检查不得少于4次，专业电工每天进行巡查，形成三极管理三级检查形式，保证检查频率和检查点到位。十、 项目经理要保障电气防火资金的投入，电气防火器材的配置，保证电气防火应急准备有效。现 场 电 工 岗 位 责 任 制1对施工现场供电系统安全运行负全责。2负责现场用电设备的安装，拆除及维修工作。3对现场用电负责分配、供给及使用的交底。4对分包单位的用电，负责指导、监督，对违反电气操作、使用有权制止和停止供电。5对违反电气规定乱接电器的行为进行制止并及时向现场主管领导汇报。6对现场所有电气按时进行巡视、检查、维修、登记工作。7负责宣传安全用电和触电急救工作。
