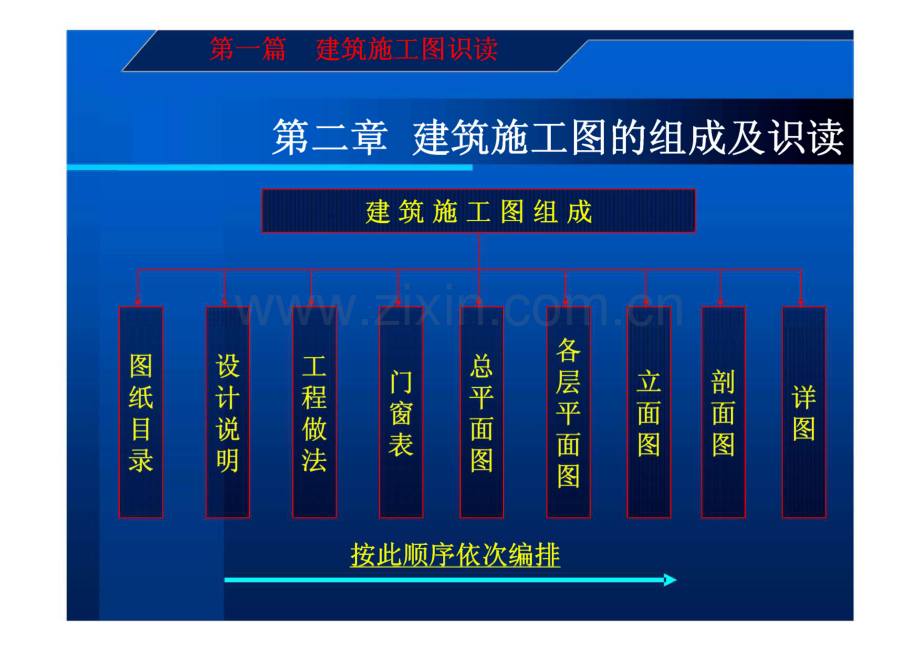

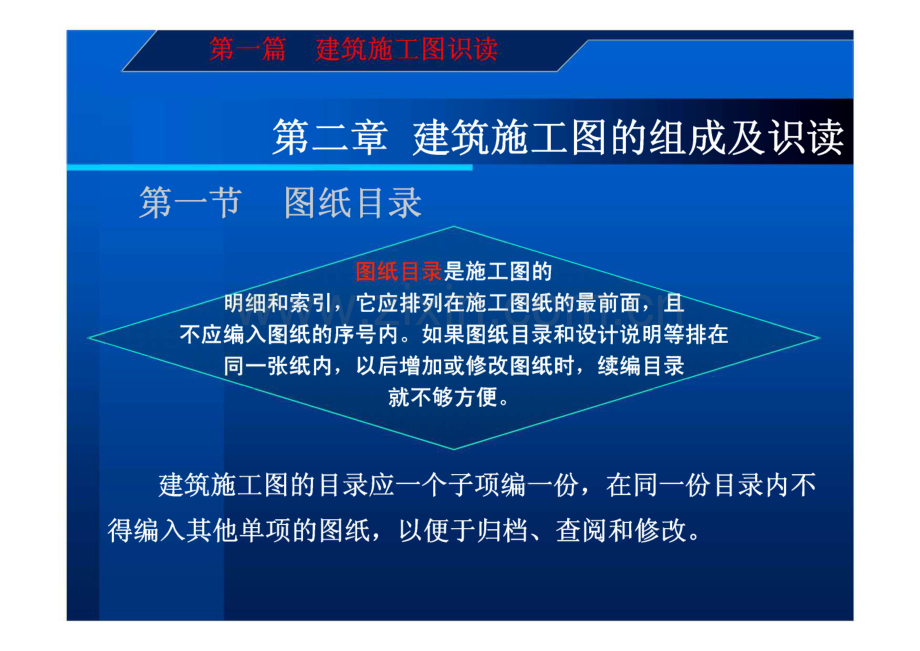

第一篇建筑施工图识读第二章建筑施工图的组成及识读建筑施工图组成按此顺序依次编排第三章建筑施工图的组成及识读 第一节图纸目录录是施工S舒、口索引，它应排列在施工图纸的最前最葭、工不应编入图纸的序号内。如果图纸目录和设计说明等排在 1张纸内，以后增加或修改图纸时，续编哆 就不够方便。建筑施工图的目录应一个子项编一份，在同一份目录内不 得编入其他单项的图纸，以便于归档、查阅和修改。，第一篇建筑施工图识读第三章建筑施工图的组成及识读 第一节图纸目录1.图纸目录申 丽分名词说明设计号设计单位内部对工程所做的编号，常由 位数字组 成。前两位表示年份，后两位表示工程的业务顺序。如 0615表示该工程是2006年签订设计合同，业务顺序为15 o一、设计号第一篇建筑施工图识读第二章建筑施工图的组成及识读第一节图纸目录图家目嬴拓部分名词说明图别图别是指某专业在方案设计或施工图设计阶段的 图纸。如建施是指本图是建筑专业的施工图。八图别第一篇建筑施工图识读第三章建筑施工图的组成及识读第一节图纸目录-,图纸目录福丽分名词说明序号序号表示本子项图纸实际张数和顺序的流水号。序号应 从“1”开始，不得从“0开始；不得空缺或重号。三、序号/第一篇建筑施工图识读第三章建筑施工图的组成及识读 第一节图纸目录薪百宗中M分名词说明图号-L 图号是指各张图纸的顺序编号，它可以。但,重号主要用于相同图名的图纸，如门窗表 有多张时，可编为“2a”、“2b”图号一般不应空缺，以免混乱。四、图号（专业类别及图纸编号），第一篇建筑施工图识读第三章建筑施工图的组成及识读 第一节图纸目录_ ，1囱羸目录不函前分名词说明图纸规格 _/-图纸规格是指图纸尺寸大小的规格，常有、4力等，其尺寸分别为B411nmX594的、594mmx420mm.420mm X 297mm 297mm X 210叽 图纸规格应尽量统一，以便于现场施工使用。实例：详见附图中某学院的办公楼的建筑施工图目五、图纸规格/-第二章建筑施工图的组成及识读 第二节 设计说明（工程做法）设计说明主要介绍设计依据、工程概况、建筑 节能设计、无障碍设计设计范围及分工、施工及制 作时应注意的事项等,大工程应自成一张纸，这样 就能表达清楚，且便于识读、查找。一、设计说明第二章建筑施工图的组成及识读第二节 设计说明（工程做法）工程做法是交代建筑物各部位的材料及其构造 做法，通常采用三种表达方式：用文字逐层说明标准图集的做法和面受二另绘构造节点详图新浮而适二二、工程做法第二章建筑施工图的组成及识读第三节门窗表门窗表是一个子项工程中所有门窗的汇总和 索引，目的在于方便土建施工和厂家制作。门窗 表通常由类别、编号、洞口尺寸、樟数、引用标 准图集及编号和备注组成。门窗表中的相关内容说明类别类别也可写作门窗类型或名称，如木门、铝合金窗等。1.类别第一篇建筑施工图识读第三章建筑施工图的组成及识读懑三节门窗表16窗表中而族而薪明门窗编号门窗编号通常按 M 或等w来分类编排，这样 便于分别加工和调整樟数。门窗编号通常取其拼音的 声母。如MM表示木门,MC表示木窗,MQ表示幕墙。2,门窗编号第一篇建筑施工图识读第二章建筑施工图的组成及识读木门：MM铝合金门：LM 防盗门：FDM 防火卷帘门：FJM钢门：GM 塑钢门：SGM卷帘门：JM防火门：FM甲（乙、丙）人防门：RFM（防护密闭门）密闭门：RMM防爆活门：RHM3,常用的门窗类别及代号第一篇建筑施工图识读第二堂建筑施工图的组成及识读 第三节门窗表（充木窗：MC 钢窗：GC 铝合金窗：LC木百叶窗：MBC 钢百叶窗：GBC铝合金百叶窗：LBC 塑钢窗：SGC防火窗：FC甲（乙、丙）全玻无框窗：QBC3,常用的门窗类别及代号第一篇建筑施工图识读第三章建筑施工图的组成及识读 第三节门窗表幕墙用MQ表示3,常用的门窗类别及代号第一篇建筑施工图识读第三章建筑施工图的组成及识读第三节门窗表门窗结构尺寸，应与平、立、剖面及详图中相应 尺寸一致。未标注单位者均以毫米（胸）为单位。4.洞口尺寸第一篇建筑施工图识读第三章建筑施工图的组成及识读第三节门窗表橙数为各类门窗的数量统计。除总数外宜增加分层橙数，以便于统计，校核、修改。5.樟数门窗的立面划分与做法在图集中的索引号：完 全相同时，标注“详见”；有变化时，标注“参见”3 在备注栏中注明变化之处。如在图集中没有其立面 划分及做法，应另绘详图并加注索引号。6.图集编号（详图索弓I）第一篇 建筑施工图识读第三章建筑施工图的组成及识读 第三节门窗表（1）参见（照选用标准图集门窗时，写明变化的内容。一（2）进一步说明门窗特征。如同是木门，应写明是平开、单开或双向弹簧门等。（3）对材料或配件的要求。如同是乙级防火门但要求为木质，同为铝合金门但加纱门等。（4）在图纸上未表达的内容，如设有门槛，高窗顶至梁底等。7洛注第一篇建筑施工图识读第二章建筑施工图的组成及识读 第四节施工图中的总平面图总平面图是针对用地范围的总体设计。用地较大的群 体建筑的总平面图，因其内容繁多应单独出图，一般的总 平面图可和建筑施工图一起出，甚至有的把总平面图作为 建筑施工图的一部分。实例：附图中的总平面图。工概述第一篇建筑施工图识读第二章建筑施工图的组成及识读 第四节施工图中的总平面图是对现状的表达。现状不仅包含赢套、（围内的地形、地物，而且应包含相邻用地的地形、地物。）、_面图上用文字注明有关技术指叫一G方面是表达新建建筑（设施）的定位以及道路、绿化等j一、概述第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图总平面图中的任何设计内容，都有两个层面的特征：一是平面位置，一是竖向位置。平面位置由坐标或引注尺寸来确 定，竖向位置由标高或等高线来确定。总平面图的布置，主要包括场地出入口、建筑物、道路、停车场、绿化、排水等内容。一、概述第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图应先列新绘制的图纸，后列选用的标准图和重复利用图。八总平面图识读要点第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图一般工程分别写在有关的图纸上。如重复利用某工程的施工 图图纸及其说明时，应详细注明其编制单位、工程名称、设 计编号和编制日期；列出主要技术经济指标表。八总平面图识读要点/第一篇建筑施工图识读第二章建筑施工图的组成及识读 第四节施工图中的总平面图UT、平面鼠二 -保留的地形和地物。测量坐标网、坐标值。场地四界的测量坐标（或定位尺寸），道路红线和建筑红线或用地界线的位置。_二、总平面图识读要点/第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图平面直二二 场地四邻原有及规划道路的位置（主要坐标值或定位尺 寸），以及主要建筑物和构筑物的位置、名称、层数。建筑物、构筑物（人防工程、地下车库、油库、储水池 等隐蔽工程以虚线表示）的名称或编号、层数、定位（坐标 或相互关系尺寸）。二、总平面图识读要点第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图二、总平面图识读要点筑施工图的组成及识读_-第四节施工图中的总平面图 建筑物、构筑物使用编号时，应列出“建筑物和构筑物 名称编号表”。注明施工图设计的依据、尺寸单位、比例、坐标及高 程系统（如为场地建筑坐标网时，应注明与测量坐标网的 相互关系）、补充图例等。二、总平面图识读要点第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图 图 场地测量坐标网、坐标值。场地四邻的道路、水面、地面的关键性标高。建筑物、构筑物名称或编号、室内外地面设计标高。广场、停车场、运动场地的设计标高。二、总平面图识读要点第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图 图 场地测量坐标网、坐标值。场地四邻的道路、水面、地面的关键性标高。建筑物、构筑物名称或编号、室内外地面设计标高。广场、停车场、运动场地的设计标高。二、总平面图识读要点第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图 图道路、排水沟的起点、变坡点、转折点和终点的设计标 高（路面中心和排水沟顶及沟底）、纵坡度、纵坡距、关 键性坐标，道路表明双面坡或单面坡，必要时标明道路平 曲线及竖曲线要素。二、总平面图识读要点/第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图 向布 道路、排水沟的起点、变坡点、转折点和终点的设计 标高（路面中心和排水沟顶及沟底）、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡，必要时标明道路 平曲线及竖曲线要素。二、总平面图识读要点/第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图图挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度。用坡向箭头表明地面坡向，但对场地平整要求严格或 地形起伏较大时，可用设计等高线表示。二、总平面图识读要点第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图指北针或风玫瑰图。注明尺寸单位、比例、补充图例等。二、总平面图识读要点第二章建筑施工图的组成及识读第四节施工图中的总平面图u道综合汇）二、总平面图识读要点/-_第二墓建筑施工图的组成及识读 第四节 施工图中的总平面图建筑小品硬直 f_ _ _绘出总平面布置。绿地（含水面）、人行步道及硬质铺地的定位。建筑小品的位置（坐标或定位尺寸）、设计标高、详图索引。指北针。注明尺寸单位、比例、图例、施工要求等。二、总平面图识读要点第一篇建筑施工图识读第二章建筑施工图的组成及识读第四节施工图中的总平面图详图道路横断面、路面结构、挡土墙、护坡、排水沟、池壁、广场、运动场地、活动场地、停车场地面等详图。二、总平面图识读要点，第一篇建筑施工图识读第二章建筑施工图的组成及识读 第五节施工图中的平面图建筑平面图实际是把房屋用一个假想的水平面，沿门、窗、洞口部位（指窗台以上，过梁以下的空间）水平切开，把 切口下面的物体投影到所切的水平面上，这时从上往下看到的 图形就是房屋的平面图。图内应包括剖切面和投影方向，可见 的建筑构造以及必要的尺寸标高等。如需要表示高窗、洞口、透气孔、槽、地沟等不可见的部分，则应以虚线绘制。，平面图的形成和作用八平面图图纸内容的分类第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图平面图的分类从 方面来看，平面图可分为总平面图、轴线关系及分段示意图、各层平面图、局部放大平面图、吊顶平面图等。八平面图图纸内容的分类，第一篇 建筑施工图识读第三章建筑施工图的组成及识读第五节施工图中的平面图按同一张平面图上所绘制内容的属性来看，可分 为图形及符号、文字、尺寸标注三大部分。八平面图图纸内容的分类第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图就平面图本身而言，其内部编排应遵循的原则，常从前至后按如下的次序编排:总平面图轴线关系及分段示意的地沟平面图局部放大平面图吊顶平面图二平面图图纸的编排，第一篇 建筑施工图识读第三章建筑施工图的组成及识读第五节施三图词平蠲地下室是指其主要部分都在地面以下的房间。地下室根 据其在地面以下部分的多少，可以分为全地下室和半地下室 两种。全地下室是指房间地面低于室外地面的高度超过该房 间净高的一半者，半地下室是指房间地平面低于室外地平面 的高度超过该房间净高1/3但不超过172者。有的建筑，在 地平面以下的部分不止一层，这时，通常把最上面的称作地 下一层，其次的称作地下二层，其余的依此类推。四、地下室平面图，第一篇 建筑施工图识读第三章建筑施工图的组成及识读第五节 施工图中的平面图下室的 在使用功能上，地下室常用作人防工程、设备机 房和汽车库等用房。在防潮、防水方面，地下室的外墙不仅要抵抗周 围土壤的压力，同时还和底板一起经受着地潮和地 下水的侵蚀。四、地下室平面图，第一篇 建筑施工图识读第三章建筑施工图的组成及识读第五节 施工图中的平面图下室的特词二二在防火方面，地下室一旦发生火灾，人员、车辆、货物的疏散比较困难，火灾危险性较大，所以地下 室对防火、安全疏散方面的要求也比较高。四、地下室平面图，第一篇 建筑施工图识读第三章建筑施工图的组成及识读第五节 施工图中的平面图下室的特词二二在设备、技术处理方面，为了保证地下室的功能被 合理、安全地使用。要采用必需的设备和技术处理。如设置通风竖道、排烟井道、设置地沟，为人防要求 采取保证净度、恒温、防爆、防火的措施等。四、地下室平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图各种柱：框架柱、壁柱、构造柱等，包括其断面尺寸和位置。各种墙：承重墙、非承重墙、剪力墙等，包括其厚度和位置。四、地下室平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图内外门窗，包括其位置和编号、门的开启方向。变形缝，包括其位置和尺寸。卫生器具、水池、台、厨、柜、隔断等位置。四、地下室平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图平面图的超电梯、楼梯等，包括楼梯上下方向示意和主要尺寸。地沟、地坑、墙上预留洞、机座、重要设备位等。坡道、台阶、通气竖道、管道竖井等。四、地下室平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图地下室平面图识图要点了解使用功能 通过房间名称了解该地下室由哪些房间组成，各个房间的用途及其使用要求等，通过这些的了解，才会明白其设计意图。四、地下室平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图面图识返直）r找出外部出口 即查看平面图上有几部楼梯、电梯、坡道及其位置，这些都是地下室对外交通联系用的。四、地下室平面图，第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图了解主要结构体系 要通过图纸了解地下室的主要 承重构件，了解柱网的情况、剪力墙的情况、外墙的 情况等。四、地下室平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图平面图识涯或了解主要配件对地下室平面的整体有了 一个基本的了 解后，可依次或有选择地查阅建筑构配件部分内容。如：设备机房；防潮、防水部分；地沟部分。四、地下室平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中南军而图苣7赢要表现出室内戛7卜的内望）4布置出入口，组织人流、货流；布置不同 功能的房间，如门厅、大厅的设计与表达；高层建筑中，把建筑主体从底层向外扩大形成裙房。室外情况：表达室外向室内过渡的部分，如门廊、踏步、坡道、花坛等。_五、底层（首层）平面图第一篇建筑施工图识读第三章建筑施工图的组成及识读第五节一施工囱吊的平面图丽赢的识读方法、认知谑赢若W识读方法和认知过程 在查阅建筑施工图时，首先要建立起“整体性”的概念。先看主要部分、基本组成、主要流线、主要房间、外部主要 体型等，然后看次要部分、细部尺寸、细部构件，再由次要部分回到 主要部分，反反复复，把其所表示的组成一个有主次的整体，即整体 性。其次识图的目的是为了通过对最后的建筑施工图的阅读，把其还 原成建筑“实体”。五、底层（首层）平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图识读主要内容平面组成方面：组成建筑的各个房间名称，它们相互的联系和布局方式。流线方面：底层平面中对外出入口、楼梯、电梯、数量、位置和大小室内外联系方面：台阶、坡道等过渡部分。结构方面：主要结构形式、柱网的布置形式及大小等。五、底层（首层）平面图第一篇建筑施工图识读第三章建筑施工图的组成及识读第五节一施工囱吊的平面图湛亘丽的识读方法、认知运殛至f识读主要内容 b设备方面：有无重要设备，其位置与要求。定位方面：轴线的标志及其与柱、墙的联系。尺寸方面：轴线间的尺寸，各构件的尺寸。其他方面：如明沟、散水等。五、底层（首层）平面图/第一篇 建筑施工图识读第三章建筑施工图的组成及识读第五节一施工图中的平面图建声识读带着整体性的概念去看图，在脑海里将图还原成建筑 实体，同时留意图纸中如平面组成、流线等方面所作 的表达。五、底层（首层）平面图/第一篇 建筑施工图识读第三章建筑施工图的组成及识读第五节一施工图中的藕初至m面图的识读要点底层平面的相对标高为0.000,其相应的绝对标高值常在设计说明中注明。室外地面有变化时，应在典型处分别注出设计标高（如：踏步起步处、坡道起始处等）。与室内出入口相邻的室外平台，一般均比室内标高低20mrn,以防雨水进入。人流频繁处常不做高差，但室外平台需向外找坡。五、底层（首层）平面图第一篇建筑施工图识读第三章建筑施工图的组成及识读第五节一施工囱吊的平面图GS赢面图的识总赢，底层平面图上应画指北针，一般位于图纸角部。底层平面图上应画剖切符号。剖切符号常选在层高、层数、空间变化较多，最具有代表性的部位，复杂者还 常画多个剖视方向的全部或局部剖面。五、底层（首层）平面图第一篇建筑施工图识读第三章建筑施工图的组成及识读第五节一施工图由的平面图有些类型的建筑物，底层需做无障碍设计，如坡道等。底层平面图中常表示散水、简单的地沟等，如果地沟较复杂，常单独画图表示。底层平面图中的虚线，常表示二层或地下等看不见的 投影位置，如雨篷、中庭等。五、底层（首层）平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图楼层平面图是指二层及二层以上的各楼层的平面图。通常 情况下，每层都应出平面图，注明图名及比例。楼层平面 图常采用较简化的形式表达。了 第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图（1）完全相同的多个楼层平面（也称），可以共 用一个平面图形，但需注明各楼层的标高，且图名应写明 层次范围（如五八层平面图）。（2）当仅仅是墙、门、窗等有局部少量变动时，可以在 共用平面图中用急线表示，注明什么楼层即可。六、楼层平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图(3)当仅仅是某层房间名称有变化时，只需在共用平面的房间名称下，另1注说即可。(4)当某层的局部变动较大，但其他部位仍相同时，可 将变动部分画在平面之外，写明楼层并注写“其他部分仍同 某层”即可。六、楼层平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图（5）各楼层中相同的详图索引，可以只在首次出现的楼 层上标注，其后的各层可省略，只标注变化和新出现者。六、楼层平面图第二章建筑施工图的组成及识读第五节施工图中的平面图屋面是建筑最上层覆盖的外围护结构，主要用以抵御自然 界的风霜雨雪、太阳辐射、气温变化和其他外界的不利因 素，以使屋面覆盖下的空间有良好的使用环境。屋面一般 可分为坡屋面和平屋面。七、屋面平面图第二章建筑施工图的组成及识读第五节施工图中的平面图（1）屋面平面图常按复杂程度不同，根据不同标高分别绘制，也可以把它们放在一起绘制。（2）屋面平面图中，当一部分为室内，另一部分为 屋面时，应注意室内外交接处（特别是门口处）的高差与防水处理。七、屋面平面图第二章建筑施工图的组成及识读第五节施工图中的平面图（3）在屋面图中常只标注形状变化处的轴线及编号,以及其间的尺寸。如果形状较简单，常只标注其纵横 向的首尾轴线、编号及其尺寸。（4）每一个独立屋面的落水管管径和数量应根据当 地的气候条件、暴雨强度、屋面汇水面积等确定。高 处屋面的雨水常排到低处屋面，汇总后再排除。七、屋面平面图第二章建筑施工图的组成及识读第五节施工图中的平面图(5)如有屋顶花园，常表示其固定设施的定位，如灯 具、桌椅、水池、山石、花坛、草坪、铺砌等，并索引 相关详图表示其具体做法和构造。(6)檐沟、天沟应表示其位置、宽度、坡度及坡向等。七、屋面平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图(7)屋顶上如果放置一些露天设备，如消防水箱等，常用虚线表示其外轮廓，并常用细实线绘制其设备基础。七、屋面平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第五节施工图中的平面图图的识读要点常见的局部放大平面图有厕所、卫生间、复杂的楼梯、车库的坡道、人防口部、高层建筑的核心筒、教室、实验室等，有时某些局部吊顶 也绘制局部放大平面图。局部放大平面图是由楼层平面索引、派生出 来的，放大平面图主要还是表达建筑构、配件或设施的位置，而不是 以表达构造、做法为主，所以，一些与构造、做法有关的更详细的内 容可不表示。八、局部放大平面图第一篇建筑施工图识读第二章建筑施工图的组成及识读第六节施工图中的立面图(1)由于比例为1：100或更小，立面图上的门、窗、幕墙、栏杆等一般用 表示其立面分格，在详图中才用双线条 表示其框料宽度。(2)立面图中不得加绘阴,如树木、车辆、人物 等。第一篇建筑施工图识读第三章建筑施工图的组成及识读第六节施工图中的立呼图图的识读面葭(3)在室外地面、主要出口和高低变化的檐口部位应,以方便看图。(4)立面图的名称，可按平面的各彳 定，如东立面图、南立面图等；也可以根据立面两端的定位轴线轴号编注，如轴立面图、FA轴立面图等。第一篇建筑施工图识读第三章建筑施工图的组成及识读第六节施工图中的立面图(5)前后或左右完全相同的立面，可以只画一个，另一个作注明即可；立面图上相同的门窗、阳台、外装饰构件、构造做法等，可在局部重点表示，其他部 分只画轮廓线；完全对称的立面，可只画一半，在对称处加 绘对称符号即可。但由于这样表达外形不完整，一般较少采用第一篇建筑施工图识读第三章建筑施工图的组成及识读第徜施工囱中而立百图(6)立面图的比例，可不必与平面图相同，常可采用 或，以减少图幅，方便看图。第一篇建筑施工图识读第三章建筑施工图的组成及识读第瓦节施壬图中的剖面图的识读羲(1)一般情况下标高是指完成面的标高，否则应加注说明,如楼板为面层标高，屋面为。有些时候，考虑到建筑与结构专业的配合简单和方便，标高等尺寸均是指毛 面尺寸，与结构尺寸相同，即不含装修的厚度。但：构详 图中，应把装修厚度情况表示清楚。、剖面图的识读要点第一篇建筑施工图识读第三章建筑施工图的组成及识读第瓦节施壬图中的剖面图的识读羲(2)对于通过转折剖形成的剖面图，在剖面图上常画出转折,这样看图时更清楚。(3)标注尺寸常简化表示，如当两道相对外墙的洞口尺寸、层间尺寸、建筑总高度尺寸相同时，仅标注一侧即可；当两者 局部有不同时，只标注变化处的不同尺寸即可。、剖面图的识读要点第一篇建筑施工图识读第三章建筑施工图的组成及识读第瓦节施壬图中的剖面图图的识读京(4)在剖面图中，常表示室内外高差、门窗过梁、屋顶构造 等内容，在识读时应对照其他图纸平面图、立面图等，从总体 上把握其构造做法。、剖面图的识读要点第一篇建筑施工图识读第二章建筑施工图的组成及识读第七节施工图中的剖面图图的识读羲（5）因剖面图常选择在内外空间较复杂、最具代表性的部 位，所以墙身大样或局部节点大样常多从剖面图中，进 行放大绘制，表达最为清楚。、剖面图的识读要点第一篇建筑施工图识读第二章建筑施工图的组成及识读第七节施工图中的剖面图看图的识读要点（6）对高层建筑，在剖面图上有时并非每层都标注标高和层 数，而是隔数层标注，或在变化层标注。省略标注的楼层，其 层高等尺寸是相同的。、剖面图的识读要点第一篇建筑施工图识读第三章建筑施工图的组成及识读施壬图中的剖面图US图的形最二假想通过一个平行于投影面剖切面把房屋沿剖切线垂直切平，移走观察者与剖切面之间的房屋部分，再对剩余部分的房屋作 正投影，这就形成了剖面图。八剖面图概述第一篇建筑施工图识读第三章建筑施工图的组成及识读第瓦节施壬图中的剖面图内容的表9 条分级、分类：在剖面图中需将剖到和未剖到的部分区别 开来，这常通过图中线条的粗细等级来表示。用粗线表示剖到 的实体断面，如板、梁、墙等；用细线表示未剖到的在剖视方 向可见的建筑构件，如门、栏杆等投影。、剖面图概述第一篇建筑施工图识读第三章建筑施工图的组成及识读第瓦节施壬图中的剖面图内容的表 走图例:标准图例是指用特定的图形来表示相应的内容，剖面图中主要有材料和配件图例两种。八剖面图概述第一篇建筑施工图识读第三章建筑施工图的组成及识读第瓦节施壬图中的剖面图内容的表 在剖面图中一般不表达如粉刷线、踢脚线 等内容；在剖面图中对屋顶情况要概括表示，要表示出 坡度的形成；剖面图中对轻钢雨篷、钢网架等构配件常 用细实线表示其外轮廓和主要分格即可，其详细情况可 索引详图来表示。二、剖面图概述第一篇建筑施工图识读第三章建筑施工图的组成及识读第瓦节施壬图中的剖面图纸编排二 f剖面图排在平面图、立面图之后，详图之前，比例 般采用：100。八剖面图概述第一篇建筑施工图识读第三章建筑施工图的组成及识读施壬图中的剖面图剖面图(1)剖视位置应选在层高不同、层数不同、内外部空 间比较复杂，具有代表性的部位；建筑空间局部不同以 及平面、立面均表达不清的部位，可绘制局部剖面。(2)墙、柱、轴线和轴线编号。八剖面图概述第一篇建筑施工图识读第三章建筑施工图的组成及识读第瓦节施壬图中的剖面图面右f(3)剖切到或可见的主要结构和建筑构造部件，如室 外地面、底层地(楼)面、地坑、地沟、各层楼板、夹 层、平台、吊顶、屋架、屋顶、出屋顶烟囱、天窗、挡 风板、檐口、女儿墙、爬梯、门、窗、楼梯、台阶、坡 道、散水、阳台、雨篷、洞口及其他装修等可见内容。一、剖面图概述第一篇建筑施工图识读第二章建筑施工图的组成及识读第七节施工图中的剖面图12面1（4）尺寸标准平面尺寸标治通常只需要标出首尾轴线及其编号，以及 相应轴线间尺寸。当建筑平面有较大转折时，转折处的轴 线编号在立面图上也应标出。竖向尺寸：门、窗、洞口高度、室内外高差、女儿墙高度、层间高度、总高度（三道尺寸）。内部尺寸：地坑（沟）深度、隔断、内窗、洞口、平台、吊顶等。八剖面图概述第一篇建筑施工图识读第二章建筑施工图的组成及识读第七节施工图中的剖面图(5)标高主要结构和建筑构造部件的标高，如地面、楼面(含地下 室)、平台、吊顶、屋面板、屋面檐口、女儿墙顶、高出 屋面的建筑物、构造物及其他屋面特殊构件等的标高，室 外地面标高。二、剖面图概述第一篇建筑施工图识读第二章建筑施工图的组成及识读第七节施工图中的剖面图面(6)节点构造详图索引，装修材料说明及其他备注说明。(7)图纸名称、比例。八剖面图概述第一篇建筑施工图识读第二章建筑施工图的组成及识读第八节施工图中的大样图墙身大样图的识读要点在查看墙身大样图时，首先要清楚它与建筑整体中的部位,并根据图纸将它还原，在脑海中想象其建成后的效果，这 些是墙身大样图存在的依据和目的。除此之外，要更进一 步了解墙身内部的情况，包括其用料、构造和尺寸等，这 些是墙身大样图为实现其目的而采用的解决手段，常常不 乏新技术、新材料、较强的趣味和技巧性。第一篇建筑施工图识读第二章建筑施工图的组成及识读第八节施工图中的大样图(1)每套施工图中一般都有一两个极具代表性的典型墙身 大样图，它是典型部位从上至下连续的，通常表示了竖向各 主要的部位和构配件，以及大量的构造方法，对此要先行阅 读，常可以了解立面上很多细部构成问题，并有利于识读个 别的、片断式的墙身大样图和节点图。第一篇建筑施工图识读第八节施工图中的大样图第二章建筑施工图的组成及识读墙身大样图的识读要点(2)在识读墙身大样图时，常过分关注定量尺寸而忽略定 位尺寸，这对正确把握和理解细部非常不利。一个构、配件 或装饰细部处于不同位置，在建筑建成后其效果也相差很大,如窗居墙中、与墙内平、与墙外平这三种情况，在建筑建成 后无论其外观还是内部使用情况都是迥然不同的。因此，除 定量尺寸外，在识读时同样关注定位尺寸。第一篇建筑施工图识读第二章建筑施工图的组成及识读第八节施工图中的大样图墙身大样图的识读要点（3）构造是墙身大样图中一项重要的内容，在识读时不仅 要知道构造的做法，而且要知道这种构造所解决的问题。如 在识读屋面构造时，不仅要知道其每层做法，而且要知道它 们都是为了解决一些问题，如防水、保温、隔热、隔汽、透 气等。第一篇建筑施工图识读第二章建筑施工图的组成及识读第八节施工图中的大样图(1)根据踏高和踏宽，计算初起梯段坡度，并看该 楼梯是否方便使用。一般情况下，梯段坡度的合适范 围为 45。，并应能满足b+2/?=600620mm(b表示踏宽，h表示踏高，600620mm表示人的步距)第一篇建筑施工图识读第二章建筑施工图的组成及识读第八节施工图中的大样图（2）查看或计算平台处净高度、梯段处净高度、栏杆 高度。一般情况下，它们应分别不小于2.0m、2.2m.o如果楼梯水平段长超过0，则栏杆高度应不小于.0m o第一篇建筑施工图识读第二章建筑施工图的组成及识读第八节施工图中的大样图楼梯大样图的识读要点（3）梯井的宽度是否方便施工和满足要求。如梯井宽 度小于 时，不易粉刷；而公建的梯井宽度要求不小 于。在住宅等建筑中，梯井宽度超过200n时，则 需采取防护措施。第一篇建筑施工图识读第二章建筑施工图的组成及识读第八节施工图中的大样图
