附表一

天津市建设工程质量
阶段验收自评报告

□地基 □基础 √主体结构 □节能

工程名称：天津健康产业园体育基地田径训练馆（钢结构子分部）
施工单位名称：天津天一建设集团有限公司
报告时间：2017年5月17日

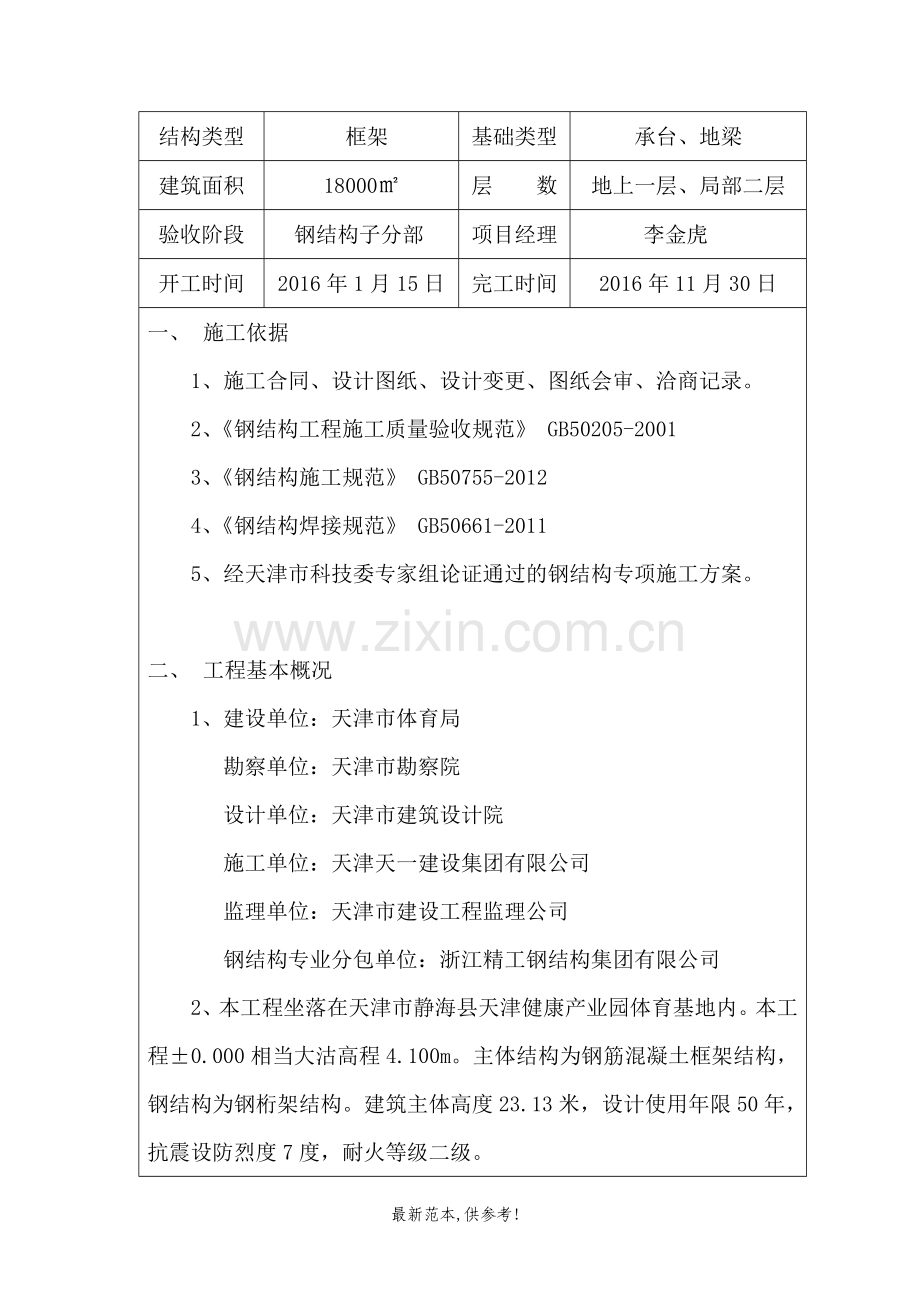

结构类型
框架
基础类型
承台、地梁
建筑面积
18000㎡
层 数
地上一层、局部二层
验收阶段
钢结构子分部
项目经理
李金虎
开工时间
2016年1月15日
完工时间
2016年11月30日
一、 施工依据
1、 施工合同、设计图纸、设计变更、图纸会审、洽商记录。
2、 《钢结构工程施工质量验收规范》 GB50205-2001
3、 《钢结构施工规范》 GB50755-2012
4、 《钢结构焊接规范》 GB50661-2011
5、 经天津市科技委专家组论证通过的钢结构专项施工方案。

二、 工程基本概况
1、 建设单位：天津市体育局
勘察单位：天津市勘察院
设计单位：天津市建筑设计院
施工单位：天津天一建设集团有限公司
监理单位：天津市建设工程监理公司
钢结构专业分包单位：浙江精工钢结构集团有限公司
2、 本工程坐落在天津市静海县天津健康产业园体育基地内。本工程±0.000相当大沽高程4.100m。主体结构为钢筋混凝土框架结构，钢结构为钢桁架结构。建筑主体高度23.13米，设计使用年限50年，抗震设防烈度7度，耐火等级二级。
三、原材料及工程质量控制情况
本工程钢结构使用钢材材质均为Q345B，主次桁架钢管均采用结构用无缝钢管。钢支座、预埋件、抗剪键材质均为Q345B。钢支座均为水平双向弹性支座。焊材全部采用ER50型焊丝。防火涂料为超薄型钢结构防火涂料，耐火极限≥1h。
1、原材料质量控制
钢结构专业分包对采购的原材，相关质量证明资料收集齐全、有效，然后先行复试，复试结果满足设计及规范要求，才选用该原材加工成钢构件。然后施工单位对进场的钢构件合格证、规格、数量进行核对，符合设计要求。最后在监理工程师现场见证下随机取样，送检测单位复试，复试合格后，方可进场安装使用。
钢结构各种材料复试情况统计如下：
1、原材采购，钢结构分包取样复试24组，合格24组；
2、钢构件进场现场取样复试26组，合格26组；
3、焊材现场取样复试2组，合格2组；
4、防火涂料现场取样复试1组，合格1组。
2、焊接工程
本工程焊接方式全部采用二氧化碳气体保护焊，焊丝规格、材质、性能符合设计及规范要求。钢管对接采用全熔透焊缝，焊缝质量等级要求为一级；主管与支管的连接焊缝为相贯线组合焊缝，质量等级为二级；钢板、型钢的对接焊缝，质量等级为二级；角焊缝的质量等级为三级。
焊接工程焊缝探伤报告统计如下：
1、 钢构件焊缝探伤报告17份，全部为一级焊缝，结论合格；
2、 钢桁架一级焊缝探伤报告13份，结论合格；
3、 钢桁架二级焊缝探伤报告1份，结论合格；
4、 钢支座焊缝探伤报告2份，全部为一级焊缝，结论合格。
3、 涂装工程
所有钢构件进行防锈防腐处理。除锈采用喷砂抛丸处理，等级为Sa2.5级。防腐做法：底漆：环氧富锌2道，涂层厚度2×35um；中间漆：环氧云铁2道，涂层厚度2×35um；面漆：聚氨酯3道，厚度3×35um，单道漆膜厚度为35um。钢构件在进场时已全部做除锈和防腐底漆处理。现场焊缝补做除锈、防腐底漆一道。待钢桁架全部安装焊接完成之后涂刷中间漆和面漆，最后一道涂刷超薄型防火涂料，符合设计及规范要求。

四、 工程施工质量验收资料情况
钢结构子分部资料情况：
1、 预埋件隐蔽工程记录12份；
2、 标高、轴线复测记录48份；
3、 吊装工程检查记录47份；
4、 焊缝外观质量检查记录42份；
5、 涂层厚度、外观质量检查记录72份；
6、 钢结构零部件加工工程检验批28份；
7、 钢构件组装工程检验批28份；
8、 钢构件预拼装工程检验批20份；
9、 钢结构焊接工程检验批28份；
10、 单层钢结构安装工程检验批40份；
11、 防腐涂料涂装工程检验批16份；
12、 防火涂料涂装工程检验批8份。
以上检验批及质量控制资料经监理公司验收评定，全部合格。

五、 设计变更及其他需要说明的问题
本工程钢结构子分部无重大结构变更。

六、自评结论
综上所述，本工程钢结构子分部各项指标均满足设计及施工技术规范要求，钢结构子分部工程自评为合格，申请验收。

项目经理： 年 月 日
单位技术负责人： 年 月 日
施工单位公章：
