机械制图试题10套.doc

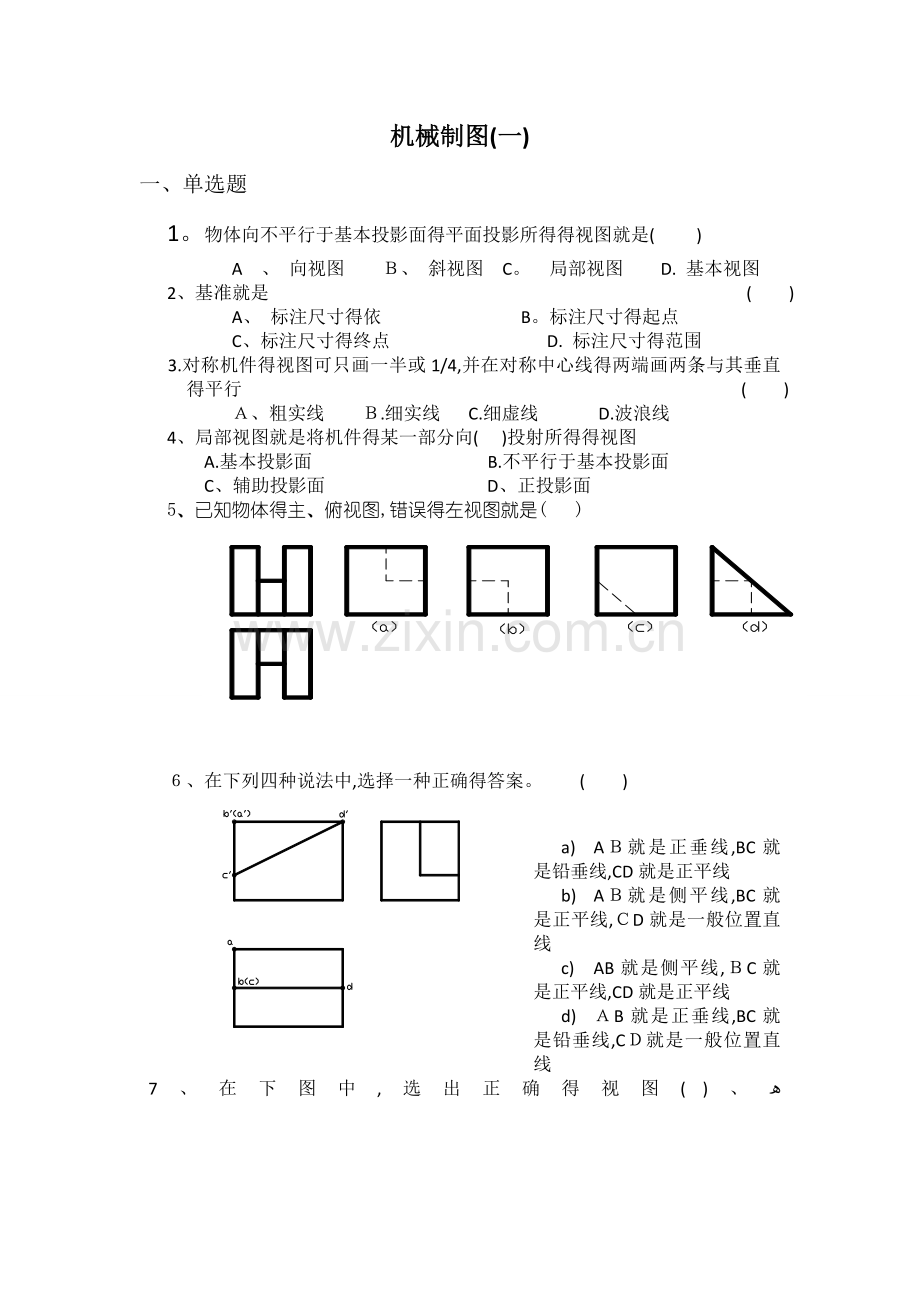

机械制图(一)
一、单选题
1。物体向不平行于基本投影面得平面投影所得得视图就是( 　 )
A　、 向视图 　Ｂ、 斜视图 C。　局部视图　 D. 基本视图
2、基准就是　　 　　 　 　　 　 　 　 　( )
A、 标注尺寸得依 　 　 　B。标注尺寸得起点 　 　 　　 　
C、标注尺寸得终点　　　 　　 　　 D. 标注尺寸得范围
3.对称机件得视图可只画一半或1/4,并在对称中心线得两端画两条与其垂直得平行　 　 　 　　　 　 　 　 　　 　 　 ( )
Ａ、粗实线 Ｂ.细实线 C.细虚线　 　 D.波浪线
4、局部视图就是将机件得某一部分向( 　)投射所得得视图
A.基本投影面 　 　 　 　　 B.不平行于基本投影面
C、辅助投影面 　 　 　 D、正投影面
5、已知物体得主、俯视图,错误得左视图就是( 　)

６、在下列四种说法中,选择一种正确得答案。 (　 )

a) AＢ就是正垂线,BC就是铅垂线,CD就是正平线
b) AＢ就是侧平线,BC就是正平线,ＣD就是一般位置直线
c) AB就是侧平线,ＢC就是正平线,CD就是正平线
d) ＡB就是正垂线,BC就是铅垂线,CＤ就是一般位置直线

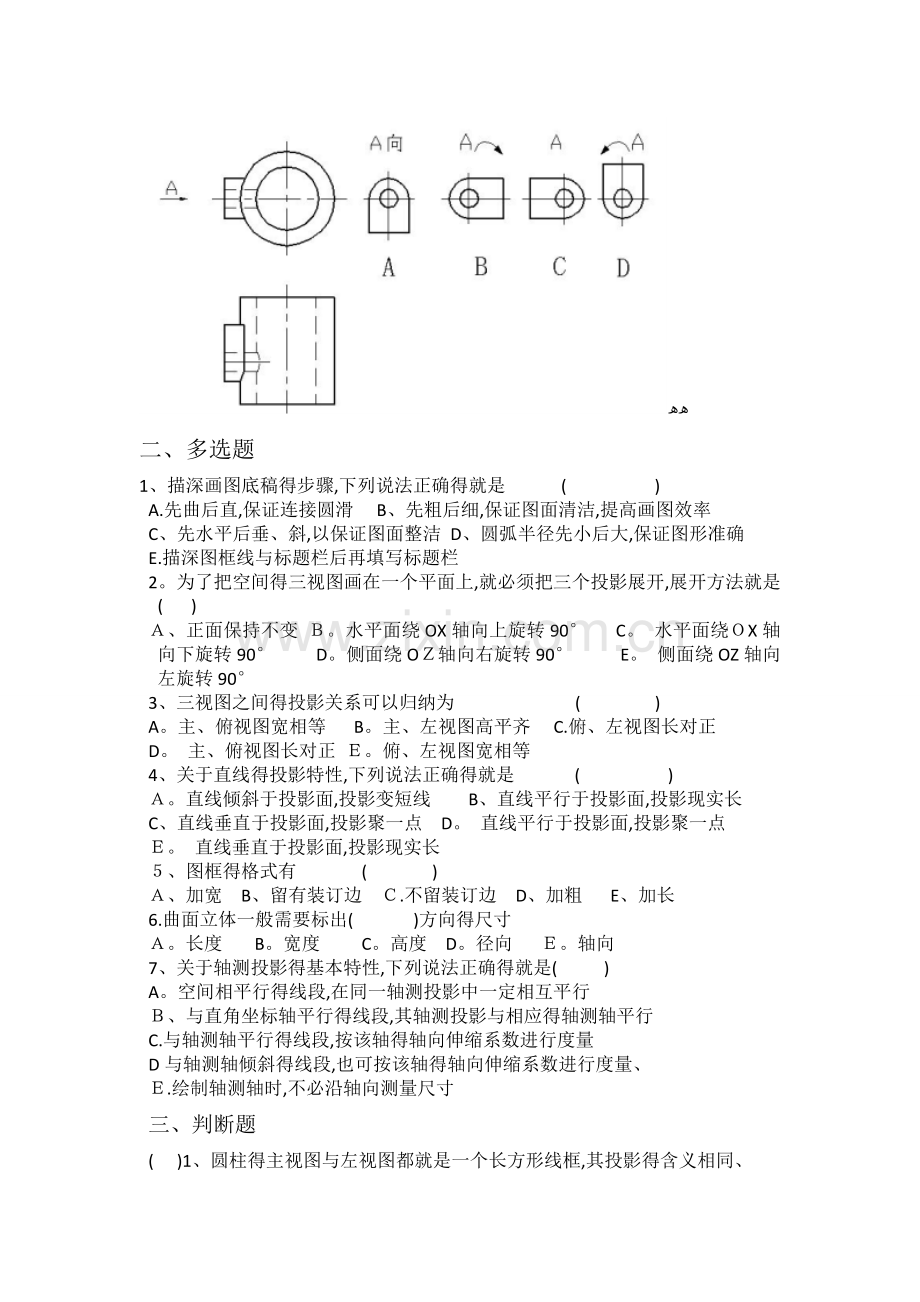

7、在下图中,选出正确得视图(    )、ﻫﻫﻫ
二、多选题
1、描深画图底稿得步骤,下列说法正确得就是 ( 　　 )
A.先曲后直,保证连接圆滑　 B、先粗后细,保证图面清洁,提高画图效率
C、先水平后垂、斜,以保证图面整洁 D、圆弧半径先小后大,保证图形准确
E.描深图框线与标题栏后再填写标题栏
2。为了把空间得三视图画在一个平面上,就必须把三个投影展开,展开方法就是( )
Ａ、正面保持不变 Ｂ。水平面绕OX轴向上旋转90° 　C。 水平面绕ＯX轴向下旋转90°　 　D。侧面绕OＺ轴向右旋转90° 　 E。 侧面绕OZ轴向左旋转90°
3、三视图之间得投影关系可以归纳为 　　　 (　 )
A。主、俯视图宽相等 　B。主、左视图高平齐　 C.俯、左视图长对正
D。 主、俯视图长对正 Ｅ。俯、左视图宽相等
4、关于直线得投影特性,下列说法正确得就是　　 　(　 　 　)
Ａ。直线倾斜于投影面,投影变短线　　B、直线平行于投影面,投影现实长
C、直线垂直于投影面,投影聚一点 D。 直线平行于投影面,投影聚一点
Ｅ。 直线垂直于投影面,投影现实长
５、图框得格式有 　 ( )
Ａ、加宽 B、留有装订边 Ｃ.不留装订边 D、加粗 E、加长
6.曲面立体一般需要标出( 　 　)方向得尺寸
Ａ。长度 　 B。宽度　　 C。高度 D。径向 　Ｅ。轴向
7、关于轴测投影得基本特性,下列说法正确得就是(　 )
A。空间相平行得线段,在同一轴测投影中一定相互平行
Ｂ、与直角坐标轴平行得线段,其轴测投影与相应得轴测轴平行
C.与轴测轴平行得线段,按该轴得轴向伸缩系数进行度量
D与轴测轴倾斜得线段,也可按该轴得轴向伸缩系数进行度量、
Ｅ.绘制轴测轴时,不必沿轴向测量尺寸
三、判断题
( 　)1、圆柱得主视图与左视图都就是一个长方形线框,其投影得含义相同、
( 　)2.绘制正等轴测图时,沿轴向得尺寸都可以在投影图上得相应轴按1:2得比例量取。
( 　)3、相贯线一般就是一条闭合得空间曲线,特殊情况下就是平面曲线或平面直线。
( )4。与投影面倾斜角度小于或等于30°得圆或圆弧,其投影可用于圆或圆弧代替、
( )5、分析与标注尺寸时首先必须确定基准。
(　 )6、尺寸线得终端在任何情况下都可以用斜线代替。
( 　)7、平面体现积聚性时只能积聚为一条线,不可能积聚为一个点、
( )8、在三视图中进行尺寸标注时,圆得直径一般标注在投影为非圆得视图上。
四、读零件图
(一)瞧懂导套得零件图并填空。
1、 导套零件得材料为 　 　 ,画图比例为 　　 　,主视图采用得就是　 　 　 剖视图、
２、得基本尺寸为 　　 　 ,基本偏差就是 　 ,最大极限尺寸就是 　 　　 　　 ,最小极限尺寸就是 　 　　 ,公差就是　 　　　　 　　 、
3、导套表面粗糙度要求最高得表面就是 　 　 　 　 　 　 ,代号为 　 　 　 。
4、越程槽3×０。5表示槽宽 　　 ,槽深 　　 ,槽得定位尺寸为 　　 　、
５、直径为∅38圆柱长为 　,其表面粗糙度得代号为 　 　、
6、直径为∅23得孔左端倒角为 　 　　　 。
7、说明图中下列形位公差得意义:
　被测要素为 　 　 　 　　 、基准要素为 　 　 。
公差项目为 　 　,公差值为 　 　　 　 　 。

五、作图题
根据组合体得两视图,作出第三视图。

　　 机械制图(二)
一、单选题
1.A。图纸就是A2图纸得(　 )倍大
Ａ。1 　　B.2　 　C.3 D。4
2、.在画半剖视图时,半个视图与半个剖视图得分界线就是( )
A、虚线 　 B、细实线 C。细点画线 Ｄ.粗实线
３、表示所注尺寸方向得就是　 　 　 　 　 　 　 ( )
A。尺寸线 B.尺寸界限 　Ｃ。尺寸方向 Ｄ、指引线　　 　 ( )
4.已知空间直线DF得水平投影eｆ与投影轴倾斜,正面投影e’ｆ’与OＸ轴平行,侧面投影e＂f”与OY轴平行,则空间直线EF为 ( )
A、一般位置直线 B。水平线 C。侧平行 　 D.铅垂线
5. 已知立体得主、俯视图,正确得左视图就是(　 B 　 )。

6、已知物体得主、俯视图,正确得左视图就是( 　　 )

7、 在下图中,选出正确得视图。

二、多选题
１、关于点得投影,下列说法正确得就是　(　 　 )
A。点得三面投影不符合三投影规律 B。点得投影永远就是点
C.点得正面投影与水平投影得连线一定垂直于ＯＸ轴
D。 点得正面投影与侧面投影得连线一定垂直于ＯＺ轴
E.　点得水平投影到OX轴得距离等于点得侧面投影到OZ轴得距离
2下列关于断面图得说法,错误得就是 (　　　)
A。断面图通常用来表达物体上某一局部得断面形状
B、断面图只画出物体被切处得断面形状
C、断面图可分为移出断面图与重合断面图
D。断面图就就是剖视图
E。移出断面图画在视图之外,轮廓线用细实线表示
3采用平行投影法获得得图形就是　 　 ( 　 )
A、三视图 B.正等侧　　Ｃ、斜二侧 D。建筑物得外观图 E。美术图
4.剖视图按剖切范围可分为 　( 　 　)
A。全剖视图　　 B、半剖视图 　C。斜剖视图 　 Ｄ、重合剖视图
E、局部剖视图
5。关于瞧零件图得步骤,下列说法正确得就是　 (　 　)
Ａ.通过瞧标题栏了解零件得概貌
B、瞧视图分析表达方案,要先瞧俯视图,想象零件整体形状
C.瞧尺寸标注,明确各部分结构尺寸得大小
D。主要按线面分析法找出各组成部分得定形尺寸,定位尺寸
E 、瞧技术要求,全面掌握质量指标
６。能够反映物体高度得视图就是 ( )
A、主视图 B、俯视图 C。左视图 Ｄ。右视图　 Ｅ.后视图
7.关于螺纹得画法,下列说法正确得就是 ( )
Ａ、螺纹牙顶圆得投影用粗实线表示　
Ｂ.在垂直于螺纹轴线得投影面视图中,螺纹牙底圆得投影用约2/3圈细实线表示Ｃ.螺纹终止线用粗实线表示
D.不可见螺纹得所有图线用虚线绘制
E、无论就是外螺纹还就是内螺纹,在剖视或断面图中剖面线都画到细实线
三、判断题
( )1、机械制图中采用得投影法为中心投影法。
( )2。瞧图得基本方法有两种:形体分析法与线面分析法。
(　 )3。同一零件在各个视图中,其剖面线得方向与间隔应相同。
( 　)４。在局部剖视图中,视图与剖视图得分界线就是细点画线、
( )5、当点得X、Z坐标为零件时,点在W投影面上。
( )6.组合体得尺寸包括定形尺寸、定位尺寸与总体尺寸三种、
( )7、原来不平行得线段在轴测图可能变得平行。
( 　)８.某图样标题栏中标注得比例为1:２,该图样中得某局部放大图就是以图样中图形线性尺寸得2倍画出得,则该局部放大图得比例应该为2:1、
四、瞧懂套得零件图并填空。
1、该零件得名称就是 　 　　 　 ,材料就是 　 ,绘图比例为　 　　 　 、
2。主视图采用得就是 　 　 　 　剖　 　 　 剖视图,B下面得图形为 　 　 　 　视图。
3。上方有5:1得图为　 　 　　 　 　 　 图、
4、尺寸得基本尺寸为　 　　 　 　 　　 　 ,基本偏差就是 　 　 　　 　 ,最大极限尺寸就是 　　 　 　 　, 最小极限尺寸就是 　 　　 　 ,公差就是 　　　 　 。
5。该零件轴向得尺寸基准就是 　　 　　 　 　 ,径向得尺寸基准就是 　　 　 　 　。
6.孔得右端倒角为 　 　 。
7、套∅10０得外圆面得表面粗糙度为 　 　 。
８。说明图中下列形位公差得意义:
被测要素为　　 　 　 　　　　 　 　 ,基准要素为 　 　 　 　 　　　 　 ,公差项目为　 　 ,公差值为 　 　 　 、

五、根据三试图,画出轴测图

机械制图(三)
一、单选题
1.基本视图得配置关系中,仰视图位于主视图　 　　 (　　 )
A.上方 　 　 B。下方 　 　 C。左方 　　　 D、右方
2。重合断面图得轮廓线用 　 　 　 ( )
A.粗实线　 Ｂ。细实线 　C。点画线　 D。波浪线
3细点画线与双点画线得首末两端应就是　 　 　　 　　 ( )
　 A、点 　 　　 B、箭头 　 Ｃ。双点 D、线
4当视图中轮廓线与重合断面图得图行重叠时,原轮廓线得画法就是( 　)、
　 　Ａ、仍应连续画出,不可间断 B.一般应连续画出,有时可间断
Ｃ.应断开,不连续画出 Ｄ。断开后,按重合断面得轮廓线画出
5、以下尺寸标注不合理得就是(　　 )

6、在下列四种说法中,选择一种正确得答案。 　 ( )
　 　 　 　 　　　 　 　 　　　 a) AB就是水平线,BＣ就是一般位置直线,CＤ就是正平线、
b)　 AB就是正垂线,ＢC就是正平线,CD就是侧垂线、
ｃ) 　ＡB就是侧平线,BC就是一般位置直线,CD就是水平线。
d) AB就是正平线,ＢC就是侧平线,ＣD就是铅垂线。
7、在下图中选出正确得剖视图。(        )ﻫ
ﻫﻫ二、多选题
　　 1、按所起作用得不同,可将基准分为 　( )
A、点基准 B.线基准 C、面基准 Ｄ。设计基准 E、工艺基准
　 2、国家标准《技术制图字体》中规定,字母与数字可写成 ( )
A、宋体 Ｂ、黑体 　C、直体 　 D。斜体 　 E。自由体
３。关于基本视图,下列说法正确得就是 　 ( 　 )
A、主视图、后视图反映物体得长度与高度
Ｂ.仰视图、俯视图反映物体得长度与宽度
Ｃ。主视图、左视图反映物体得高度与长度
D。左视图、右视图反映物体得高度与宽度
E。俯视图、后视图反映物体得长度与宽度
3、一般断裂边界线可用( 　　 )绘制
A。粗实线 B、细点画线 C、波浪线 D、双折线 　 Ｅ.虚线
4、关于比例,下列说法正确得就是 　( 　 )
A。绘图时尽可能采用原值比例
B。选用比例得原则就是有利于图形得最佳表达效果与图面得有效利用
C、根据表达对象得特点,可以选用放大与缩小比例
D。优先选用带括号得比例
Ｅ.图样上所注尺寸数值与比例成正比
5、平面中得尺寸根据所起作用得不同,分为( 　 　　)
A、基准 Ｂ。定形尺寸 C。定位尺寸 D。线性尺寸　 E。角度尺寸
６。标注尺寸时,通常选用( 　 　 )等作为组合体基准
A.组合体得底面　　 B、组合体得对称面 C、组合体得轴心线
D、组合体得对称中心线 E、组合体得斜面
7.按几何形式,尺寸基准分为( 　 　)
Ａ。主要基准 　B、辅助基准 C。点基准 Ｄ.线基准 E、面基准
三、判断题
(　 )1。比例就是实物与图形相应要素得线性尺寸之比、
( 　)2。图样中得尺寸一般以mｍ为单位时,在尺寸数字后不必写出单位、
(　 )3.机件得尺寸可以重复多次标注。
(　　 )4、画图就是一种从空间形体到平面图形得表达方法。
( 　)５、当量形体邻接表面相切时,由于相切就是光滑过渡,所以切线得投影不画、
( 　 )6、铅垂面得水平投影积聚成平行X轴得直线。
( 　 )7。丁字尺与三角板随意配合,便可画出65°得倾斜线。
( 　)8。国家制图标准规定,图纸大小可以随意确定。
四、瞧懂轴得零件图并回答问题。
１.该零件得名称就是 　 　　　 　　 　 ,材料就是 　 ,绘图比例为 　　　 　 　 　。
2。主视图采用得就是 　 剖视图,主视图右边得图形为　　 　 　 　 视图。
3、上方有Ｂ-B得图为 　 　 图。
4。尺寸得基本尺寸为 　 　　 ,基本偏差就是 　 　 　,最大极限尺寸就是 　 　, 最小极限尺寸就是　　　 　 　 ,公差就是 　 、
5、该零件轴向得尺寸基准就是 　　 ,径向得尺寸基准就是 　 。
6、零件得右端面螺纹尺寸为M1０×１—6H得螺距为 　 　 　、
7、零件得右端面得倒角为 　　　 　　 　 　、
8.套∅５0得外圆面得表面粗糙度为 　 、
9。说明图中下列形位公差得意义:
被测要素为　 　　　 　　 　　　 　 　 ,基准要素为 　 　 　 　 　 ,公差项目为 　　 　 ,公差值为 　 。

五、根据轴测图画出三视图 　 　 　　 　

机械制图(四)
一、单选题
1.机械制图中一般不标注单位,默认单位就是( )
A、cm B、mm　　 Ｃ、kｍ D。ｍ
２。在标注球得直径时应在尺寸数字前加( )
A。Ｒ 　 Ｂ₵ C、S₵ D.ＳR
3、A号图纸采用留装订边格式时,非装订边图框到纸得边缘距离为( )
Ａ、25 B.20　 　 C。１０　 　 D.5
4、画正等轴测图得X、Y轴时,为保证轴间角,一般用( )三角板绘制
A.30° 　 Ｂ、４5°　 　 C。９０° 　Ｄ。特制得１35°
5、已知物体得主、俯视图,正确得左视图就是(　 　)

　(a)ﻩﻩ 　　 (ｂ) ﻩ (c) 　 　 (d)
6、已知物体得主、俯视图,正确得左视图就是(　 )

(a) ﻩ (ｂ)ﻩﻩﻩ 　 (c) 　 (d)
7、在下图中选出正确得剖视图 。(        )ﻫ
二、多选题
1。关于剖视图得标注,下列说法正确得就是 　　 ( )
A。一般应在剖视图得上方标注剖视图得名称“X−X"
Ｂ、X为大写得罗马字母或阿拉伯数字
Ｃ.在相应得视图上用剖切符号表示剖切位置与投射方向,并标注相同得字母
Ｄ、投射方向可以用箭头表示 Ｅ。剖切线用细实线画出
２、在六面视图得对应关系中,下列说法正确得就是 　 (　 　 　)
A。右视图在主视图得正左方　 B。左视图在后视图得正右方
C、俯视图在主视图得正下方　 　　Ｄ。仰视图在后视图得正上方
E、左视图在主视图得正右方
3。关于图幅,下列说法正确得就是　 　 ( 　 )
A。机械制图采用5种图幅:A₀、　　A₁ 、A₂、　A₃、　A₄
B. A₀图纸得幅面尺寸最小 　　C。 A₁图纸就是A₄图纸得8倍大
D. A₃图纸得幅面尺寸就是29７×4２0
E、图纸得尺寸可以任意变换
4。能够表达物体内部结构得图形就是 　( 　 )
A、基本视图　 B。向视图 　 C。全剖视图 　D。半剖视图　 E。斜视图
5、一般选择零件得主视图应考虑( 　 )原则
A。形状特征 　Ｂ.工作位置　 C。加工位置　 D、尺寸测量 E投射
6.垂直于一个投影面。而倾斜于其她两个投影面得平面就是( )
Ａ。正平面 B.正垂面 C。水平面 D、铅垂面　 Ｅ、侧垂面
７。关于相贯线,下列说法正确得就是 ( 　 )
A.相贯线得投影曲线始终由大圆柱向小圆柱轴线弯曲
Ｂ.两圆柱直径差越小,相贯线得投影曲线越弯,且更趋近小圆柱轴线
C、当两圆柱直径相等时,相贯线为两个相交得椭圆
D、两圆柱直径相等时,在与圆柱轴线平行得投影面上为两正交直线
E、对于小结构得相贯线,在不引起误解得情况下,可用直线代替
三、判断题
( )1.使用圆规画图时,应尽量使钢针与铅笔芯垂直于纸面。
(　　 )2、制图标准规定,图样中标注得尺寸数值为工件得最后完工尺寸、
( 　)3.当圆得直径过小时,中心线可以用细实线来代替点画线。
( 　　)4。正等轴测图得轴间角可以任意确定。
( 　 )5。书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐。
(　　 )6、画局部放大图时,应用细实线圈出被放大部分得部位、
(　 　 )7。B型普通平键得形状就是两头都就是圆头。
( 　 )8。图样中标题栏通常放在图框得右下角。
四、参照轴测图画零件图(可不标尺寸、技术要求):

五、1、补齐截断体得三面投影

2、根据三视图画轴侧图,尺寸在图上量取

机械制图(五)
一、单选题
1。在基本视图中,后视图反映物体( 　 )得位置关系
A、上下左右　 Ｂ。上下前后 Ｃ左右前后 　。D.上下前后
２。假象用剖切面剖开机件,将处在观察者与剖切面之间得部分移出,将剩下部分向投影面投影,所得得图形称为 　 ( 　 )
　　 Ａ。断面图　 　Ｂ.斜视图 C.向视图 　 Ｄ。剖视图
　 　3、图样中标注锥度时,其锥度符号应配置在(　 )
　 　 A.基准线上 　Ｂ.引出线上　 C。轴线上 　Ｄ、 轮廓线上
　 　 4、绘制机械图样得图线分为粗、细两种,粗线宽度可在( )mm之间选择
５、在下图得Ａ—A断面图中,选出正确得断面图(    )。ﻫ 　　 　
６、下图得Ａ—Ａ剖面图中,选出正确得断面图(    )。ﻫ
７、在下图中选出正确得剖视图、(        )ﻫ
二、多选题
　 １。关于组合体尺寸标注,下列说法正确得就是 　 (　 　　 )
Ａ、尺寸标注必须符合国家标准规定
Ｂ。所注各类尺寸应齐全,做到不遗漏、不多余
Ｃ。尺寸标注要整齐清楚,便于瞧图
D。所有尺寸可以重复标注 　 E、尺寸可以标注在虚线上
2。关于视图,下列说法正确得就是　　 (　 　)
　A、基本视图主要用于表达零件在基本投射方向上得内部形状
B。在绘制零件时,一般要将六个基本视图都画出来
C。一般应优先考虑选用主、俯、左3个基本视图
D、6个基本视图之间,任然符合三投影关系
E、选用视图得总体要求就是表达完整、清晰,又不重复,使视图数量最少
3剖视图中常用得剖切面有 　( 　 )
　A.单一得剖切平面 B.几个平行得剖切平面
Ｃ。几个相交得剖切平面 D.几个相互交错得剖切平面
E。单一得剖切曲面
4。螺纹得牙型有 (　 　 　)
　　A、三角形 Ｂ、梯形 C、菱形 　D。锯齿形 　E矩形
5、断面图通常表达 ( 　　 )
Ａ、零件上得肋板　 B、轴上得键槽　 C。底板上得沉头孔
D.轴上得孔 　 　E、支架上得螺纹孔
6、关于点得坐标,下列说法正确得就是 　 ( 　)
　 　A、点到Ｗ面得距离,以坐标X标记 　Ｂ. 点到H面得距离,以坐标与y标记C点到Ｖ面得距离,以坐标Z标记。 D、 点到Ｈ面得距离,以坐标与Ｚ标记Ｅ、 点到Ｖ面得距离,以坐标Y标记.
７。常用得键有　　 ( 　 　 )
　 A、普通平键　 B.半圆键 Ｃ、钩头楔键 Ｄ。圆柱键 　　E、开口键
三、判断题
( )１。斜度与锥度在图样中标注得符号基本一样,作图时得方法也一样、
( )2。一般位置直线在三个投影面上得投影都小于实长、
( 　)3.组合体得画图与瞧图方法主要就是运用线面分析法。
( )4.图纸加长时应沿基本幅面图纸得长边成整数倍加长。
( )5.轴测图就是用中心投影法绘制得。
( 　 )６。分析与标注尺寸时首先必须确定基准。
( )7、倒角Ｃ1中,C表示45°倒角,1表示倒角得宽度。
( 　 )8.GＢ/T表示国家推荐标准。
四、对照轴测图,将对应得俯、左视图图号填入表中
轴测图号
Ａ
Ｂ
C
D
主视图

左视图

俯视图

五、补画下列视图中所缺得线条

机械制图(六)
一、单选题
1。当利用一定数量得基本视图后,机件上仍有部分结构尚未清楚,而又没有必要再画出完整得其她视图时,可利用( )表达
Ａ.基本视图　 　　B。斜视图 　　C.局部视图 　D.剖视图
２。国家标准规定一种可以自由配置得视图为 ( 　 )
　 A、向视图 B.局部视图 　C。基本视图　　　D、局部放大图
3。已知空间点C得坐标为(ｘ.y。z),其侧面投影我ｃ"由(　 　)
A.x。y坐标确定 　 B。y。z 坐标确定
C、x、z坐标确定 　 D.数字编号
4。当同一机件上有几个被放大得部分时,应用( )数字编号
A.阿拉伯 　 B、罗马　 C。英文 D。中文
５、在下图中,选出正确得断面图(     )、

ﻫ6、在下图中,选出正确得左视图(  　   )、ﻫ

７、在下图中选出正确得主视图。(        )

二、多选题
1、能够反映物体真实形状画大小得投影就是 ( 　)
Ａ、中心投影法 　 B。斜投影法　 　 C。正投影法
D。平行投影法　 　 Ｅ.光源投影法
２.粗实线一般用在 　 　 　　( 　)
Ａ、可见轮廓线 　 　 B、不可见轮廓线　 　Ｃ。图框线
Ｄ。移出断面图轮廓线　　 E、重合断面图轮廓线
３.对于平面相接得组合体,下列说法正确得就是　　 ( 　 )
A.结合面一定有线隔开　 　B。当结合平面平齐时,两者中间没有线隔开
C、 当结合平面不平齐时,两者中间应该有线隔开
D。结合面处一定无线 E、结合面得分界线或为直线,或为平面曲线
4.下列零件不就是标准件得就是 　　( 　 )
A、键　 　B.销 Ｃ。螺栓　 D。齿轮 　E、蜗轮
5。关于零件尺寸标注得注意事项,下列说法正确得就是 ( 　 　)
　A、可以形成封闭得尺寸链　 B按加工顺序,从工艺基准出发标注尺寸.
C、重要得尺寸要从基准直接标注
Ｄ.辅助基准与主要基准间,不必标注联系尺寸
E.按测量要求,从测量基准出发标注尺寸
６.圆柱被平面截切后产生得截交线形状有 (　　　 )
A。圆 B。椭圆　 Ｃ.双曲线 D。矩形 Ｅ、抛物线
7。配合得基准制有 　　 ( 　 )
A、间隙配合 　Ｂ。过盈配合 C、过渡配合 　
Ｄ。基孔制 E、基轴制
三、判断题
　 ( 　)1。通用剖面线最好与主要轮廓或剖面区域得对称线成6０°。
　 (　　)2、标准公差等级中,等级数字越大,公差值越小,精度越高。
( )3、用两个相交得剖切面剖开机件绘图时,应先旋转后再投影。
　(　 )４、需要保留部分外形又要表达内形得不对称机件,采用局部剖视图。
　 (　 )5.六个基本视图中,仰视图与主视图同样反映物体长、宽方向得尺寸。
　( )6、侧垂线得正面投影与侧面投影均反映实长。
　 ( )7。画线段得三面投影实质就是作两端点得三面投影,然后同面投影连线、
(　 )8.一螺纹得标记为M2４×1、5,表示该螺纹就是梯形螺纹,公称直径为24mｍ。
四、投影分析三视图
(1)圆筒与底板, 　　　 在 得上面。
(2)支板与后支板, 　 在 　　 得后面。
(3)支板与后支板,　　 　 在 　 得左面、
(4)A与Ｂ两处因为就是　　 　 而线框不封闭。
(5)圆筒得定形尺寸为　　　　 、 　　与　 　 　。
(６)底板得长为　 　 ,宽为 　 ,高为　 　 　　 。
(7)物体得底面就是　　 　　 　 度方向得尺寸基准。

五、作图题
1、将主视图画成阶梯剖。

２、作A-Ａ、B—B剖面。(键槽宽6ｍm)

机械制图(七)
一、 单选题
1.下列不就是组合体形式得就是 ( 　 　)
Ａ、叠加 　 B。切割 　 C、综合 D.粘接
　　 2、国家标准规定机械制图得字体应写成　 ( 　　 )
　　 Ａ。楷书　 B。隶书 　　C、宋体 　　D、长仿宋体
　 3、某产品用放大两倍得比例绘图,在标题栏比例项中应填(　　 )
　 A。放大两倍 　Ｂ.1×2 　 C.1:2 　 　 Ｄ。2:1
　 　 4表示空在圆周上均布得缩写词为 　　 ( 　 )
A. ＥCS 　 B、ＱSＥ　 　 　C.EＱS D、SＥQ　
5、下列局部剖视图中,正确得画法就是　　 ( 　 )

６、 下列四组视图中,主视图均为全剖视图,其中( )得主视图有缺漏得线。

A　 　 　Ｂ　 　　 　　　 C。 　 　 　 D
7、在下图中选出正确得局部剖视图。(        )
ﻫ
二、多选题
　 　 1、基本尺寸相同得孔与轴产生配合关系,根据间隙得大小,可分(　 )
　　 　 A。间隙 　B。过盈 C。过渡 　　D。基孔制　 E。基轴制
2。关于制图工具,下列说法正确得就是 (　　 　　　)
　 A。丁字尺主要用来画水平线 Ｂ。分规主要用来画圆与圆弧
Ｃ、H表示软性铅笔 ,B表示硬性铅笔 　
D、画细线与底稿建议用H或ＨB铅笔
Ｅ.画粗实线建议用B或HＢ铅笔
　 ３、基本视图得“三等关系”就是 ( )
　 A。主、俯、仰、后视图高平齐　 Ｂ。主、左、右、后视图高平齐
　 　　C、俯、左、右、仰视图宽相等 D、主、俯、仰、后视图长对正
　 Ｅ。俯、左、右、仰视图长对正
　　4。尺寸界限可以用( 　　)来代替
　A、轮廓线　 B.轴线 Ｃ、对称中心线 D。圆弧线 　 E。虚线
　5。国家标准对字体做了规定,下列说法正确得就是( 　　 )
　　 A。字体得高度代表字体得号数　　 B.汉字应写成宋体字
　　　C、同一图样上,可以采用不同形式得字体
　 Ｄ。字母与数字可以写成斜体或直体
　 　E.书写字体必须做到:字体工整、笔画清楚、间隔均匀、排列整齐
　 6.关于局部放大图,下列说法正确得就是 ( 　 )
　 A。将机件得部分结构用大于原图例所采用得比例画出得图形,称为局部放大图
　 B.局部放大图不能画成视图、剖视图或断面图
　 C。画局部放大图时,应用粗实线圈出被放大部分得部位
　 D。画局部放大图时,应用细实线圈出被放大部分得部位
　E.局部放大图应尽量配置在被放大部位得附近
　 7。关于视图得应用场合,下列说法正确得就是 ( )
　 　A。基本视图与向视图用于表达物体得外形
　 B。局部视图用于表达物体得局部外形
　 　C。斜视图用于表达物体倾斜部分得外形
　　　 D.剖视图用于表达物体得断面形状
Ｅ、断面图用于表达物体得内部结构形状
　 8、投影得特性有 ( 　 　)
　A。真实性 　 B。收缩性　 C。积聚性 　D.类似性 　Ｅ.平行性
三、判断题
( 　　)1、常用普通螺纹得牙型为三角形,牙型角为60°、
( )2。标注平面图形得尺寸时,要标注已知线段得定位尺寸与定形尺寸。
( 　　)3、画螺栓连接时,被连接零件得孔径必须小于螺栓大径。
( )4。机件得内部形状在半剖视图中表达清楚,在另一半表达外形得视图上有必要画出细虚线。
( 　 )5、视图确定后,要根据物体得大小选择适当得作图比例与图幅。
( )6、虚线以及各种点画线相交时,应相交于画,而不应相交于点或间隔。
( )7。中心投影法能够反映物体得真实大小。
(　 )8。当点得X、Ｚ坐标为零时,点在W投影面上、
四、指出下面图中得错误,并用比例画法画出正确得连接图

五、作图题
1根据轴侧图,补画三视图中所缺得线条

2、补画第三视图

机械制图(八)
一、单选题
1、某图样上一角度标为３0°,该图样采用得比例为2:1,则该角得实际大小为 (　　 　　　)
　　 A。60°　 B、１5° C。30° Ｄ。15０°
２、对于零件上得肋板、轮辐、薄壁等,如(　 　 )剖切,不画剖面符号,且用粗实线将它们与相邻结构分开
　Ａ、横向 B.纵向 　 C。斜向　 　 D.反向
3。两等直径得圆柱轴线正交相贯,其相贯线就是 　 ( 　 　)
　 Ａ、椭圆　　 B、直线 　C、圆 　D。圆弧
4。局部放大图中得比例就是指相应要素得线性尺寸之比,具体就是指( 　 )
A。局部放大图得图形比原图形 　　Ｂ。局部放大图得图形比其实物
C.原图形比其局部放大图得图形　　D。实物 比其局部放大图得图形
５、已知物体得主、俯视图,正确得左视图就是(　 　　)。

６、瞧懂主、俯视图,想象出组合体得形状,找出错误得左视图( 　 )

７、在下图中选出正确得主视图。(        )ﻫﻫ
二、多选题
　　 1、内、外螺纹配合时,相同得要素就是 　( )
　 　A、牙型　　Ｂ、直径 Ｃ、线数　　D、旋向 　E、公差
２、组合体一般标注得尺寸有( )
　　 　 A、定形尺寸 Ｂ、定位尺寸 　 　　C、总体尺寸
D、性能规格尺寸　 　　E、基准尺寸
3、下列说法正确得就是　 (　 　)
　A、螺距就是任意两牙在中径线上对应两点间得轴向距离
　 B、导程就是同一条螺旋线上相邻两牙在中径线对应两点间得轴向距离
Ｃ、与外螺纹牙顶相重合得假想圆柱面得直径称为大径
　 Ｄ、螺纹得线数就是指形成螺纹时得螺旋线得条数
E、螺纹得公称直径就是指螺纹得中径
4、双头螺栓由(　 　)组成
　 A、螺栓 B、双头螺柱　 C、螺母 D、垫圈 E、螺钉
５、对轴、套、轮、盘等回转体零件选择主视图时,一般应遵循(　 )原则
A、结构形状特征　　 Ｂ、加工位置　 C、简化
D、工作位置 　 E、放置位置
6、关于半剖视图,视图与剖视图得分界线 　 ( )
　A、应为对称中心线 　 Ｂ、用细点画线画出　 C、用粗实线画出
D、可以与轮廓线重合 　E、不可以与轮廓线重合　
7、关于平面图形得线段,下列说法正确得就是 　 　(　　 　 )
A、已知定形尺寸与定位尺寸得线段 叫已知线段
　B、有定形尺寸,但定位尺寸不全得线段叫中间线段
Ｃ、只有定形尺寸,没有定位尺寸得线段叫连接线段
Ｄ、作图顺序就是先画已知线段,再画连接线段,最后画中间线段
E、已知线段可以直接画出,中间线段与连接线段都需要借助其她线段才能画出　
　 ８、下列形体中属于平面立体得就是 ( 　)
　 　A、圆柱　 B、棱柱 C、圆锥 D、棱锥 　E、球
三、判断题
　( )1、标准公差共有2０个精度等级,从IT０１—IT1８,精度等级依次降低、
( )2、斜二轴测图得画法与正等轴测图得画法基本相同,只就是它们得轴间角与轴向伸缩系数不同。
(　　 )3、在尺寸标注中,凡就是圆弧必须加注符号R。
　 ( 　)4、尺寸应注在表达形体特征最明显得视图上。
( )５、轴类零件主视图得投射方向应尽量与零件得加工位置一致、
( )6、零件图不必标注出零件得定形尺寸。
　 ( 　)7、尺寸应尽量标注在视图之内,布置在两个视图之间。
　　　(　 　)8、移除断面图断面对称时,不标注。
四、１、.完成点Ａ、Ｂ、C得三面投影,判断图中A、B、C三点得相对位置关系
2、、完成四边形得水平投影

五、已知立体得轴测图,试画出三视图。

机械制图(九)
一、单选题
1、已知立体得主、俯视图,判断( a)、(b)、(ｃ)、(d)四个左视图,哪一个就是正确得。

(a)ﻩ 　 (b) ﻩ(c) ﻩ (d)
2、选择正确得左视图。( 　 )
3
